1.编译流程

https://blog.csdn.net/williamgavin/article/details/83867408 参考的详细过程

gcc -E main.c -o main.i 预编译：将源代码main.c处理生成main.i。主要处理#注释或者宏定义等。

gcc -S main.i -o main.s 编译成汇编语言：将main.i编译成汇编语言

gcc -c main.s -o main.o 汇编语言编译成可重定位目标文件

gcc main.o -o main.exe 链接：将目标文件链接成可执行文件

2.预编译

主要是编译前处理。

3.编译成汇编语言

https://www.jianshu.com/p/e7a22923867f 函数栈帧的详细解释过程参考

下面是Math.cpp。

int t(int a, int b){
   return a + b;
}
int add(int a, int b){
   int c = 10;
   int d = 15;
   c = t(a, b);
   return c + d;
}

下面是它编译后的汇编语言

.file   "Math.cpp"
   .text
   .globl   _Z1tii
   .def   _Z1tii;   .scl   2;   .type   32;   .endef
   .seh_proc   _Z1tii
_Z1tii:
.LFB0:
   pushq   %rbp
   .seh_pushreg   %rbp
   movq   %rsp, %rbp
   .seh_setframe   %rbp, 0
   .seh_endprologue
   movl   %ecx, 16(%rbp)
   movl   %edx, 24(%rbp)
   movl   16(%rbp), %edx
   movl   24(%rbp), %eax
   addl   %edx, %eax
   popq   %rbp
   ret
   .seh_endproc
   .globl   _Z3addii
   .def   _Z3addii;   .scl   2;   .type   32;   .endef
   .seh_proc   _Z3addii
_Z3addii:    //函数的名字是add 后面两个i表示两个参数，三个参数的函数会产生三个i
.LFB1:
   pushq   %rbp //将调用这个函数的函数的栈帧的底部栈指针存进本函数栈帧。用于恢复调用本函数的函数。
   .seh_pushreg   %rbp
   movq   %rsp, %rbp    //将栈顶指针数据赋值给栈底指针。这时进入到了新的函数栈帧。
   .seh_setframe   %rbp, 0
   subq   $48, %rsp
   .seh_stackalloc   48
   .seh_endprologue
   movl   %ecx, 16(%rbp) //保存参数。本函数总共有2个参数。调用本函数的函数使用的参数数据在计数寄存器中。将数寄    //存器中的数据存入上一个函数（也是就调用本函数的函数）的栈帧中。地址是栈底数据的上 //16字节。也就是参数还是保存在调用函数的栈帧中的。
   movl   %edx, 24(%rbp) //同理保存第二个参数。保存在地址是栈底数据的上24字节。
   movl   $10, -4(%rbp) // 这里给int c 开辟栈空间并赋值10
   movl   $15, -8(%rbp)    // 这里给int d 开辟栈空间并赋值15
   movl   24(%rbp), %eax //累加器放入参数b
   movl   %eax, %edx //数据寄存器放入参数b
   movl   16(%rbp), %ecx //计数寄存器放入参数a
   call   _Z1tii //调用t函数
   movl   %eax, -4(%rbp) //将t的返回值给c。这里经过t函数，累加器里的值变为了返回值
   movl   -4(%rbp), %edx //下面都是相加的过程了
   movl   -8(%rbp), %eax
   addl   %edx, %eax //将两个寄存器中的数值相加，结果放入累加器寄存器中。返回值存放在累加寄存器中。
   addq   $48, %rsp
   popq   %rbp   //弹出数据，放入基址寄存器中。也就是本栈帧中存储的第一个数据：调用函数的栈底指针函数，用 //来返回,调用函数。
   ret
   .seh_endproc
   .ident   "GCC: (tdm64-1) 4.9.2"

每调用一次函数，就会增加一个函数栈帧，并移动到新的栈帧。给栈帧分配的空间由函数里使用的变量个数和大小决定。

int& a = add(5, 6); //这里的使用方法是错误的。因为这时返回值在累加器寄存器中。没有地址所以不能用引用。

这时可以加上const const int& a = add(5, 6); 这时候将引用变为静态变量，在栈中给其分配静态空间。这时a值不再能更改。这里相当于赋值，并不再是引用。相当于 const int a。

4.生成可重定位目标文件

可重定位目标文件格式详细解释参考：https://blog.csdn.net/Xindolia_Ring/article/details/80961363

编译器会将每个cpp文件编译成.o文件。在Windows中是.obj文件，但是编译生成的文件后缀还是.o.在Linux中是.o文件。

Windows可重定位目标文件格式是PE格式， Linux可重定位目标文件格式是ELF格式。两种格式都是从coff格式发展而来。

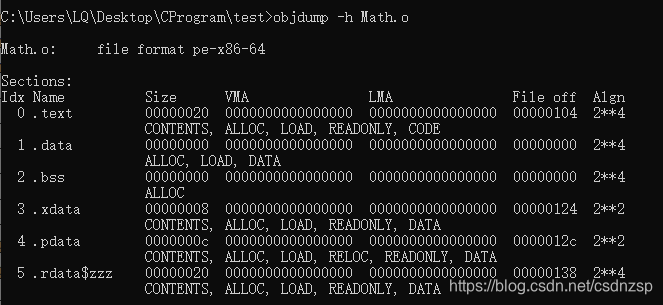

windows 利用objdump 可以查看PE格式文件内容

查看Math.o 可重定位目标文件发现他的格式是 pe-x86-64

0.text 是代码段这里存储二进制代码。已经编译成机器代码。

1.data 存放的是已经初始化的全局变量和已经初始化了的static变量

2.bss 存放的是未初始化的全局变量和未初始化的static变量

3.stack heap 栈区和堆区栈里面存放函数内部变量，前面汇编部分已经很清楚了。堆是动态存储区，前面几个都是静态存储区。动态意思是存储空间是不固定的随着程序的执行会增加和缩小。静态是从程序开始存储区就是固定了的。凡是 new 或者 malloc 开辟的空间都是在堆里的。

4. xdata pdata data 都是存放已经初始化的全局变量和static变量的区域。不同的是存储的物理空间的不同。data 是可寻址片内ram xdata是可寻址片外ram pdata 是分页寻址片外ram idata是可寻址片内ram，允许访问全部内部ram。

5.链接

将可重定位目标文件链接为一个整体。

每个cpp生成一个.o文件。但是 .o文件之间可能互相调用。对于本文件里已经声明但是没有定义的函数，不确定外部文件有没有定义此函数。所以.o文件将函数地址空出。等链接的时候，将各个有调用关系的.o文件相互串联起来。也就是将汇编中的call 地址填上。

6.静态库文件，动态库文件，可执行文件

这三者都是和.o文件格式相同，PE格式或者ELF格式。

lib文件是.o文件的集合。实际上和exe可执行文件差不多，只不过没有main函数。他的生成也是由众多.o文件链接生成的。如果只有单个.o文件。那.o文件和生成的.lib文件是一样的。因为根本就不用链接。所以devc++ 添加外部静态链接的时候可以添加.a也可以添加.o。这里的.a就相当于.lib。

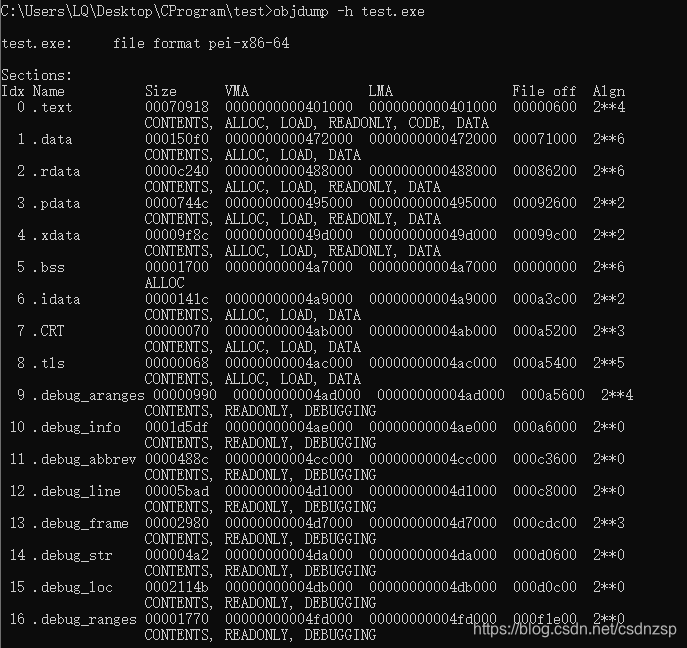

例如用objdump 查看exe文件：
