ADVB设计案例描述

ADVB接收器

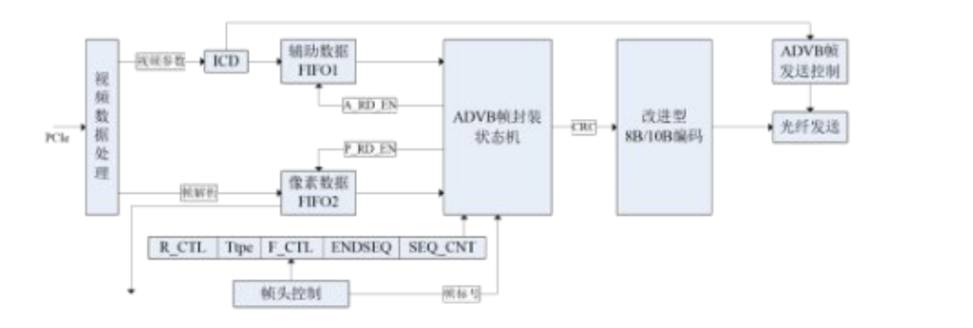

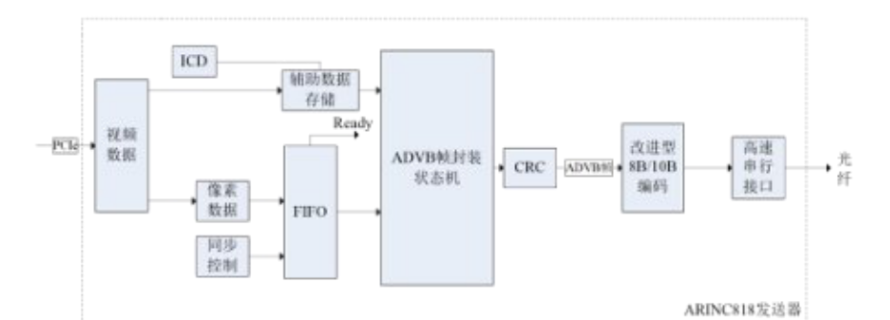

ADVB发送器的主要功能是将写入该模块的视频数据封装为ADVB帧
显示终端设计
ARINC818标准
ARINC818拓扑结构

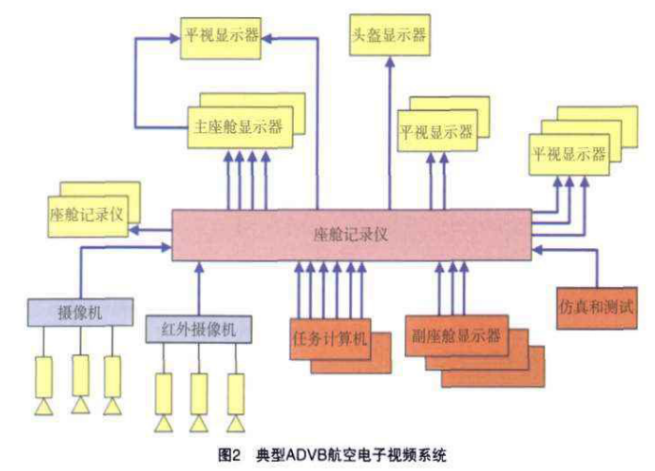

ADVB数字视频总线
FC光纤通道协议
FC-AV音视频协议
高可靠性，高带宽，高实时性，远距离传输
ARINC818点对点拓扑结构
行同步Line synchoronous
非行同步No-line synchronous
ADVB帧与帧之间插入Idle字符
ARINC818和FC-AV都是采用FHCP帧头控制协议，然后基于容器系统的概念
来实现音频，视频和辅助数据信息的封装和组织。

一、ARINC818协议的特点
1.基于FC-AV协议进行阉割和裁剪来形成的
2.只支持点对点的拓扑结构
3.单向传输网络
4.标准的FC 5层协议，其中FC-3层不使用
5.支持的服务类型为class1和class3
6.不需要额外的流控策略
7.实际应用中缓存方式，多采用整行图像缓冲方式

二、速率支持
1.支持FC标准速率
2.还支持1.5Gbps,3.1875Gbps的非标准速率

三、ADVB帧格式
1.单个ADVB帧最大有效数据长度为单个FC帧的最大payload长度，也就是2112bytes;
2.一个视频流，一个容器，一系列FC帧，容器头，一组对象。
3.FHCP协议，22个word的容器头
4.分帧策略，分段和重组；

四、ARINC818光纤链路速率配置

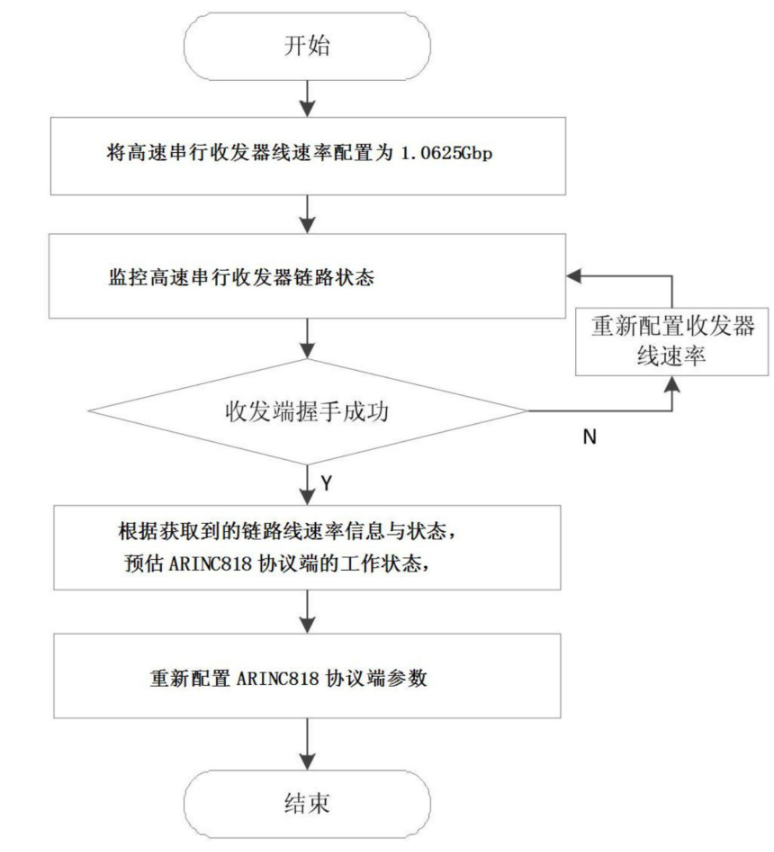

高速收发器链路速率动态重配置
线速率轮询仲裁方式，每隔一段时间极性不同线速率的匹配。

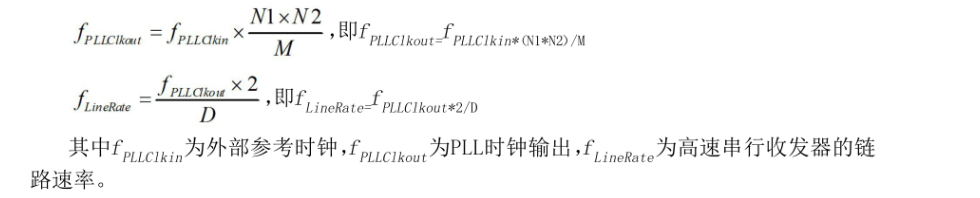

ARINC818支持1.0625Gbps,2.125Gbps,3.1875Gbps,4.25Gbps四种链路速率，xilinx
高速收发器IP通过DRP动态配置接口，重新配置内部的PLL系数，从而重新配置高速
收发器端口的链路速率。
