逆变器专题(8)-逆变器dq坐标系解耦控制建模与仿真

相应仿真原件请移步资源下载


建模

通常LCL滤波器在设计时,其网侧电感较小,故在建模时可将其忽略

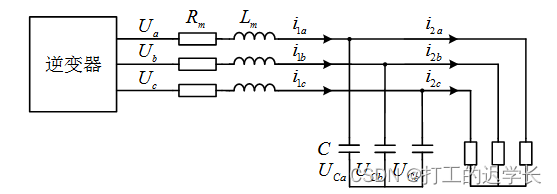

如图所示为三相逆变器经滤波电路带载模型如上图,根据时域下的电感电容特性,进而列写状态方程:



 进而将三相坐标系转换为αβ轴下


 而αβ轴转换为dq静止坐标系下的状态方程如下式所示


其中,


 进而可将上式简化为


进而将其进行求导,并且进行拉式变换:


最终可以得到s域下电容电压与逆变器侧电流、输出电流模型关系式


同样,电流模型与电容电压模型推导类似


 进而可以得到整体逆变器解耦控制模型:


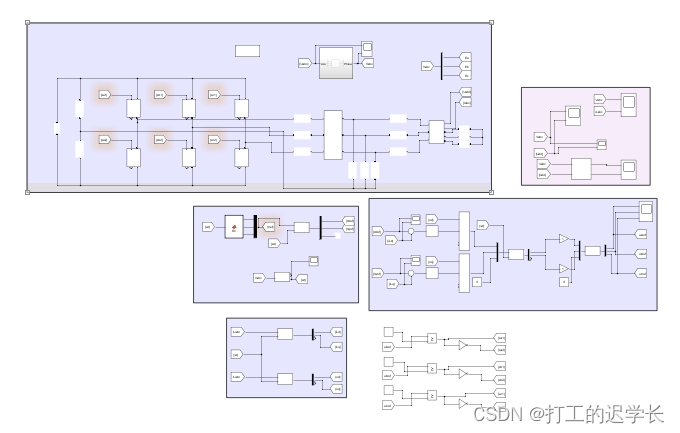

仿真

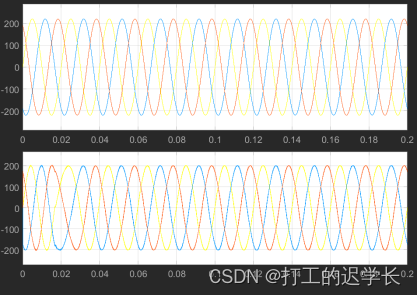

仿真结果,即网侧电压与输出电流波形

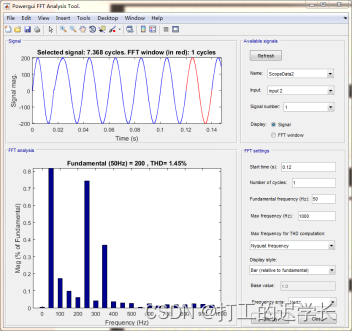

输出电流FFT分析:
