基于STM32F469 discovery kit 开发板的开发

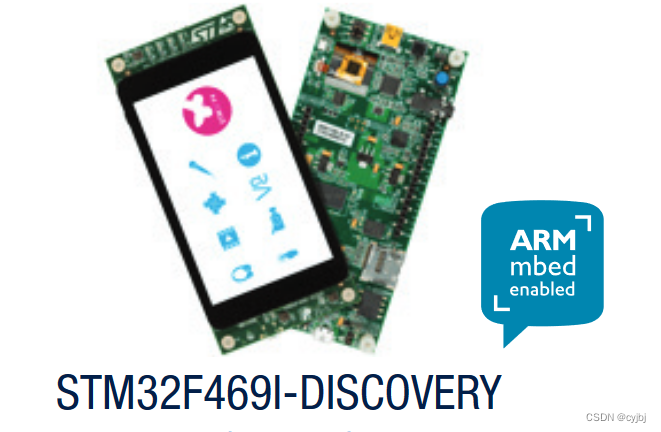

意法半导体推出的基于STM32F469 cpu的这款开发板，整合高性能的Cortex-M4处理器，其Chrom-ART Accelerator技术大大提升了即时处理速度以及图形处理显示性能，为需要实现图形交互界面的物联网应用提供了强有力的支持，如下图：

在这里插入图片描述

STM32F469 Discovery开发板，最吸引人的，莫过于开发板配置的4寸带触摸屏的大屏幕，如下图：

在这里插入图片描述显示效果相当不错。

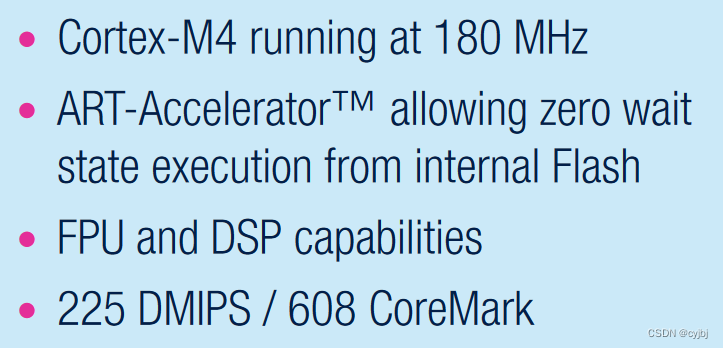

主处理器STM32F469NIH6微控制器，采用BGA216封装，参数如下：

在这里插入图片描述
存储配置上：

	配置16MB SDRAM、16MB SPI Nor Flash

通信接口配置：

	Dual Quad-SPI and FMC with SDRAM support
	 Ethernet MAC, SDMMC and USB FS  and HS/FS
	Camera Interface
	I²S and serial audio interface

外设配置有：

	USB OTG FS
	MicroSD卡、I2C扩展接口
	SAI音频DAC，一个立体声耳机输出接口
	3个MEMS数字麦克风
	SDRAM、四通道SPI闪存
	4.0英寸带电容屏的彩色LCD-TFT，分辨率800*480
	4个LED指示灯、用户按钮、复位按钮
	Arduino?UNO扩展接口

低功耗方面：

Down to 140 μA power consumption in Stop mode with full SRAM retained

开发板集成了ST-LINK/ V2为，提供了一个嵌入式调试器和编程器，

用户请到st官网下载相关驱动

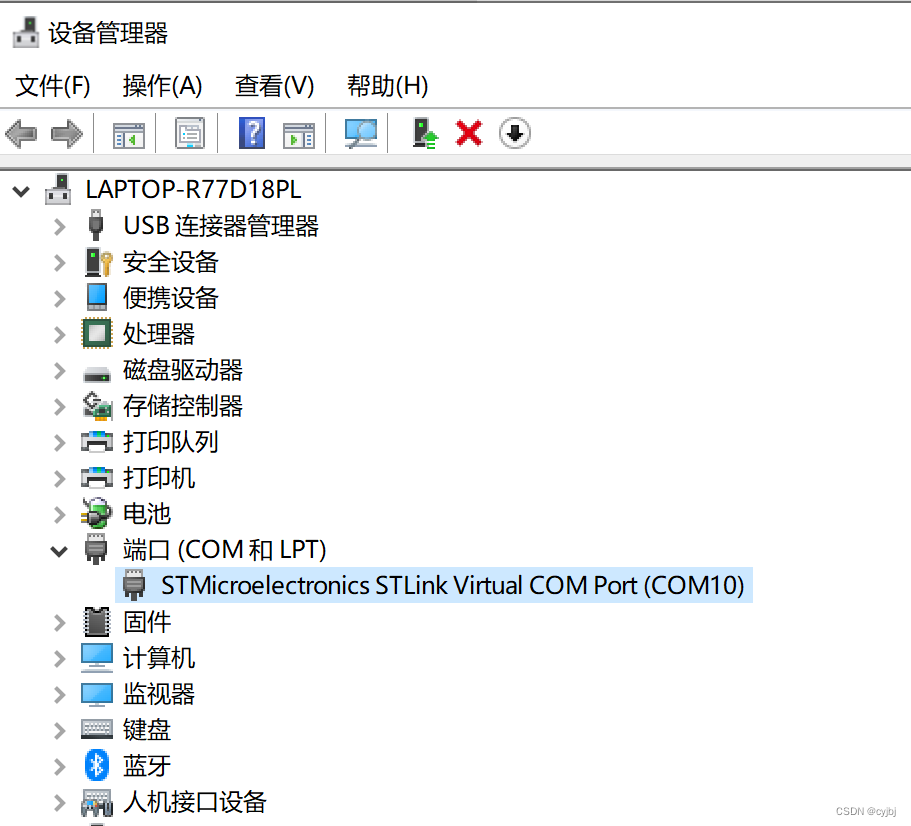

安装完成后，插上开发板，设备管理器看到类似下图的设备就ok了。

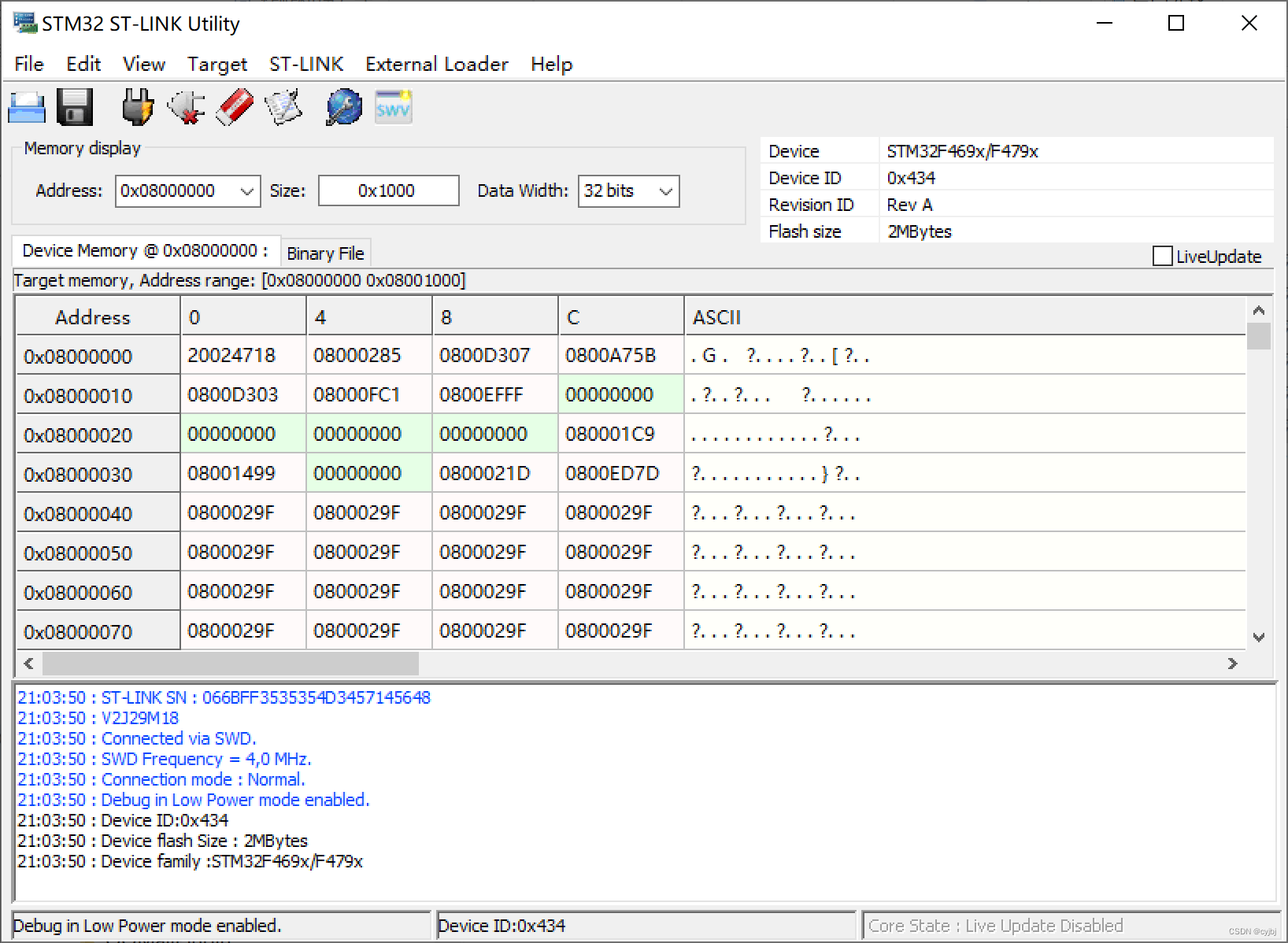

在这里插入图片描述运行STM32 ST-LINK Utility.exe，选择target–connect菜单，连接成功后，显示：

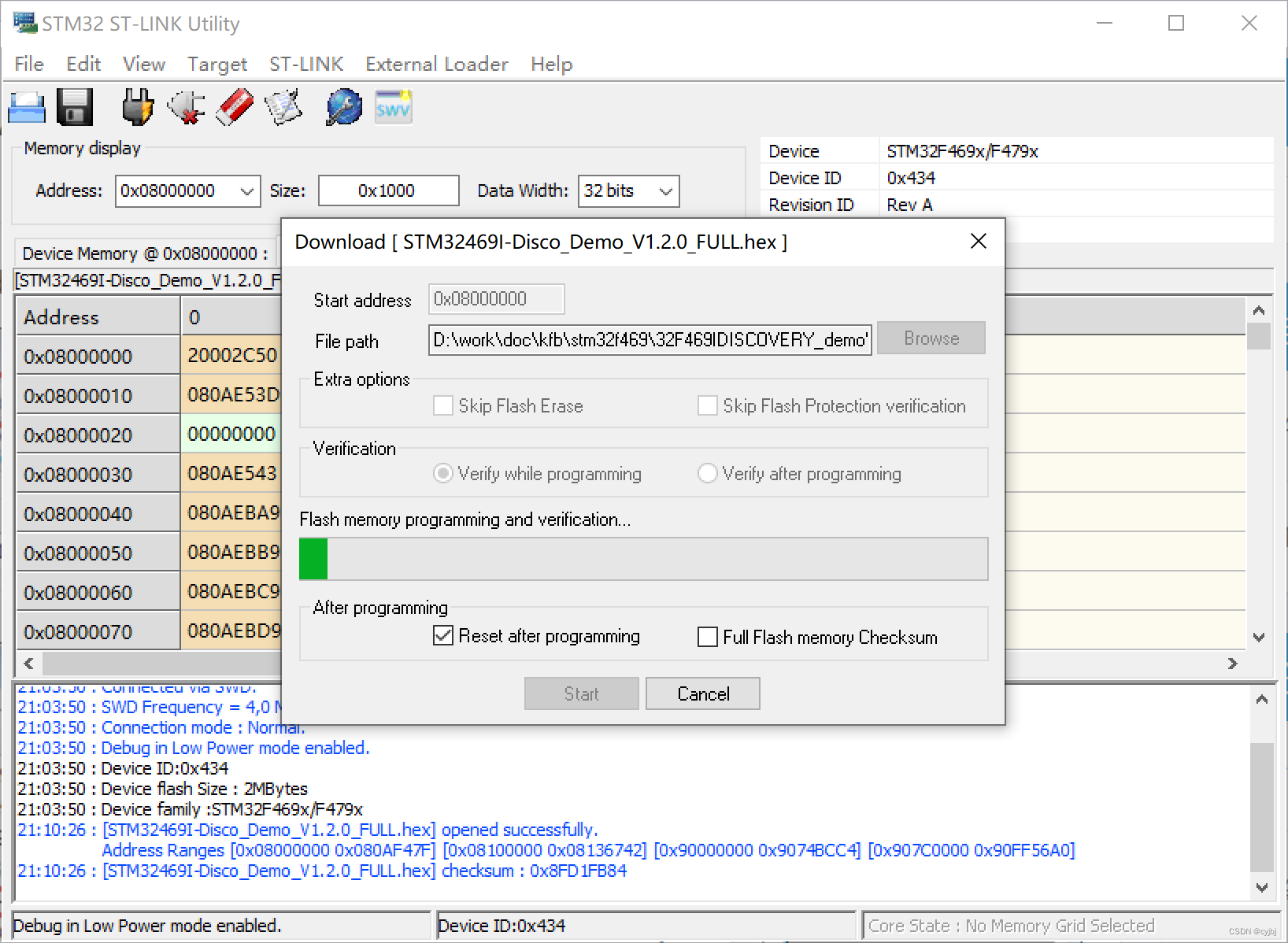

在这里插入图片描述至此，st-link就安装完成了。我们可以通过file选择hex文件进行烧写测试，如下图：

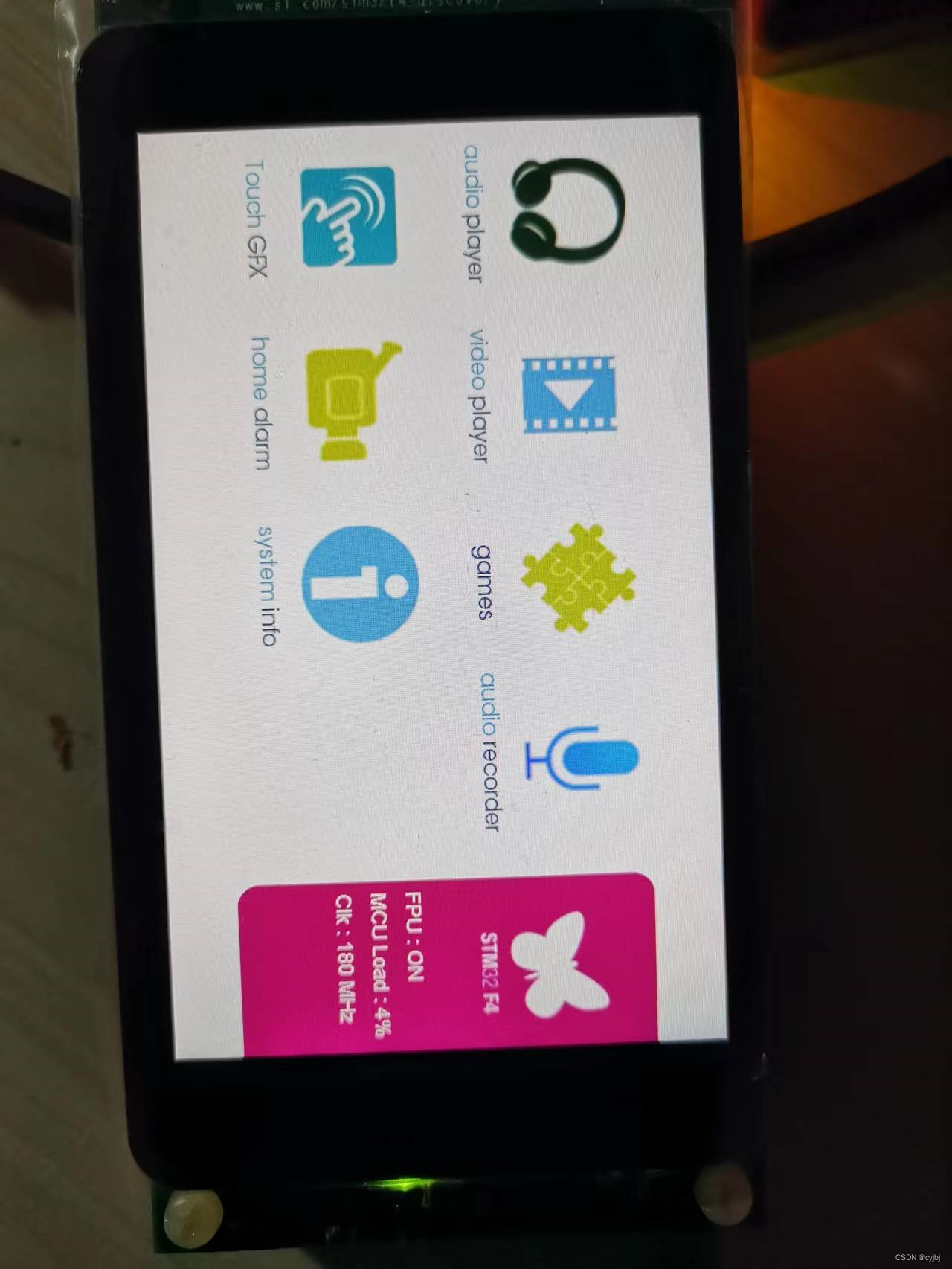

复位运行后，显示：

在这里插入图片描述
