低频带宽扩展

所有扬声器都有一个有限的频率范围，在这个范围内辐射的能量水平或多或少不一致。辐射声压级可以通过扬声器幅度响应表示为频率的函数（通常指定为轴上测量）。HiFi爱好者知道平坦的频率响应是非常值得拥有的，已经被证实频响的平坦度与感知的音质相关。另一个值得拥有的的特性是离轴测试的频率响应，但是我们这里不关心扬声器的指向性。不管扬声器的响应是否平坦，低频和高频的效率总会下降，导致低频（f1)和高频（fh）截止频率，通常定义为那些响应比某些中间参考频率的响应下降3dB的频率。我们可以容易的获得扬声器参数如何影响该频率点的值。

 f1由扬声器的质量弹簧系统的谐振频率（通常表示为f0）决定。高的效率须要大的纸盆面积S。低的f1要求高的顺性（低的杨氏模量）（总的顺性包括悬挂和扬声器箱体的作用）或者大的质量。

低的顺性需要大的扬声器箱体体积。大的质量使得效率降低。将f0降低一个倍频程，需要使质量翻两倍，但是效率将会下降16倍。这种方法不是一个好的扬声器设计（高电压的灵敏度和高功率的效率）

对于微型扬声器，情况特别糟糕：小的振膜面积，小的质量，高的杨氏模量使得低频截止频率点的值很高。我们已经知道想通过增加质量降低f0是不可行的。降低杨氏模量Kt需要大的扬声器体积，与扬声器微型化相矛盾。好的低频声音重放的基本问题是需要大的体积速度，对小扬声器来说很难获得。

解决微型扬声器低频问题的方法是BWE和心理听觉。

低频心理声学带宽扩展（Low-frequency Psychoacoustic Bandwidth Extension）

 FIL1：只有低于f1的频率进入NLD

 FIL2：将NLD输出的复杂信号进行频谱包络塑型

 NLD：将低于f1的频率转换到高于f1的频段上

 HFIL：高于f1的频率不经过BWE处理

 DELAY：延迟

NLD类型

• 乘法器 输出频谱可以直接控制，因此不需要FIL2。乘法器是不均匀的系统（输出依赖输入的大小）。
• Rectifier 均匀的系统
• Integrator
• Clipper
• 其他非线性函数（ATSR，EXP2）

低频物理带宽扩展（Low-frequency Physical Bandwidth Extension）

扬声器的带宽比音源的带宽大，需要对音源的低频进行扩展。

有两种应用场景：

• 由传输或者存储通道导致音频信号带宽有限。BWE算法需要尽可能相似的恢复，重新合成丢失的频率成分。
• 音频信号为全带宽（低频端），BWE附加低频仅用于增强，在这种情况下，扬声器必须具有适当的低截止频率

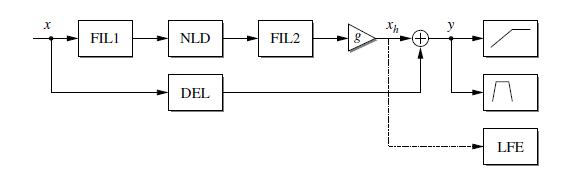

FIL1： bandpass截止频率2f1~4f1

NLD：生成基频或者谐波，Rectifier，Integrator，Clipper等

FIL2：截止频率f1~2f1，仅仅抽取基频，截止频率4f1，抽取基频和谐波

DEL：延迟单元



参考：

Erik Larsen, Ronald M. Audio Bandwidth Extension : Application of Psychoacoustics, Signal Processing and Loudspeaker Design
