写在前面的话

作为一个曾经在代码堆里面苦苦挣扎的萌新，困惑的事情在于库，各种依赖，包换文件，链接库，纠结于代码的作用意义。尤其在3D引擎开发的问题上，很多人都被各种困难给阻拦，放弃了在3D渲染，3D游戏引擎上大涨鸿图的机会。

当然关于3D游戏引擎的教程已经汗牛充栋，但是大部分的教程都是由过来人写的，代码中的逻辑与实现，在过来人眼中自然且简单，在初学者眼里却是晦涩繁杂，因此从一个初学者的角度来写一篇关于如果利用OpenGL库开发3D游戏引擎的文章，尤其着重于一行行代码的实现，对于初学者将是莫大的帮助！

有感于此，本人准备以自己的方式以飨读者，节省大家的时间。

希望大家多多点赞支持，大家的支持就是我努力更新的动力！

前情回顾

按照惯例，先回顾一下之前的内容，在之前的博文里面，已经介绍了如何在VS2022开发环境里面配置使用OpenGL，如何使用光线达到漫反射镜面反射的效果，如何实现目标的材质，这些内容都可以访问我的博客文章进行回顾。

[!TIP]

从零开始写C++3D游戏引擎（开发环境VS2022+OpenGL）之十一点二五 光照贴图(lighting maps)的实现 细嚼慢咽逐条读代码系列-CSDN博客

从零开始写C++3D游戏引擎（开发环境VS2022+OpenGL）之十一 从打光到材质 细嚼慢咽逐条读代码系列_3d游戏引擎开发opengl-CSDN博客

从零开始写3D引擎（开发环境VS2022+OpenGL）之十 如何给3D图形添加光源设置漫发射镜面放射 保姆包教会系列-CSDN博客

从零开始写3D游戏引擎（开发环境VS2022+OpenGL）之九点五 编写运动摄像机镜头的源代码 细嚼慢咽逐条读代码系列_camera.fs.vs文件-CSDN博客

投光物

我们目前使用的光照都来自于空间中的一个点。它能给我们不错的效果，但现实世界中，我们有很多种类的光照，每种的表现都不同。将光投射(Cast)到物体的光源叫做投光物(Light Caster)。在这一节中，我们将会讨论几种不同类型的投光物。学会模拟不同种类的光源是又一个能够进一步丰富场景的工具。

我们首先将会讨论定向光(Directional Light)，接下来是点光源(Point Light)，它是我们之前学习的光源的拓展，最后我们将会讨论聚光(Spotlight)。在[下一节](https://learnopengl-cn.github.io/02 Lighting/06 Multiple lights/)中我们将讨论如何将这些不同种类的光照类型整合到一个场景之中。

平行光

当一个光源处于很远的地方时，来自光源的每条光线就会近似于互相平行。不论物体和/或者观察者的位置，看起来好像所有的光都来自于同一个方向。当我们使用一个假设光源处于无限远处的模型时，它就被称为定向光，因为它的所有光线都有着相同的方向，它与光源的位置是没有关系的。

定向光非常好的一个例子就是太阳。太阳距离我们并不是无限远，但它已经远到在光照计算中可以把它视为无限远了。所以来自太阳的所有光线将被模拟为平行光线，我们可以在下图看到：
!](https://i-blog.csdnimg.cn/direct/4cdba5e8d3154a5a8712bb68eecf8b0a.png#pic_center)

因为所有的光线都是平行的，所以物体与光源的相对位置是不重要的，因为对场景中每一个物体光的方向都是一致的。由于光的位置向量保持一致，场景中每个物体的光照计算将会是类似的。

我们可以定义一个光线方向向量而不是位置向量来模拟一个定向光。着色器的计算基本保持不变，但这次我们将直接使用光的direction向量而不是通过position来计算lightDir向量。

struct Light {
    // vec3 position; // 使用定向光就不再需要了
    vec3 direction;

    vec3 ambient;
    vec3 diffuse;
    vec3 specular;
};
...
void main()
{
  vec3 lightDir = normalize(-light.direction);
  ...
}

注意我们首先对light.direction向量取反。我们目前使用的光照计算需求一个从片段至光源的光线方向，但人们更习惯定义定向光为一个从光源出发的全局方向。所以我们需要对全局光照方向向量取反来改变它的方向，它现在是一个指向光源的方向向量了。而且，记得对向量进行标准化，假设输入向量为一个单位向量是很不明智的。

最终的lightDir向量将和以前一样用在漫反射和镜面光计算中。

为了清楚地展示定向光对多个物体具有相同的影响，我们将会再次使用[坐标系统](https://learnopengl-cn.github.io/01 Getting started/08 Coordinate Systems/)章节最后的那个箱子派对的场景。如果你错过了派对，我们先定义了十个不同的箱子位置，并对每个箱子都生成了一个不同的模型矩阵，每个模型矩阵都包含了对应的局部-世界坐标变换：

for(unsigned int i = 0; i < 10; i++)
{
    glm::mat4 model;
    model = glm::translate(model, cubePositions[i]);
    float angle = 20.0f * i;
    model = glm::rotate(model, glm::radians(angle), glm::vec3(1.0f, 0.3f, 0.5f));
    lightingShader.setMat4("model", model);

    glDrawArrays(GL_TRIANGLES, 0, 36);
}

同时，不要忘记定义光源的方向（注意我们将方向定义为从光源出发的方向，你可以很容易看到光的方向朝下）。

lightingShader.setVec3("light.direction", -0.2f, -1.0f, -0.3f);

我们一直将光的位置和位置向量定义为vec3，但一些人会喜欢将所有的向量都定义为vec4。当我们将位置向量定义为一个vec4时，很重要的一点是要将w分量设置为1.0，这样变换和投影才能正确应用。然而，当我们定义一个方向向量为vec4的时候，我们不想让位移有任何的效果（因为它仅仅代表的是方向），所以我们将w分量设置为0.0。

方向向量就会像这样来表示：vec4(0.2f, 1.0f, 0.3f, 0.0f)。这也可以作为一个快速检测光照类型的工具：你可以检测w分量是否等于1.0，来检测它是否是光的位置向量；w分量等于0.0，则它是光的方向向量，这样就能根据这个来调整光照计算了：

if(lightVector.w == 0.0) // 注意浮点数据类型的误差
  // 执行定向光照计算
else if(lightVector.w == 1.0)
  // 根据光源的位置做光照计算（与上一节一样）

你知道吗：这正是旧OpenGL（固定函数式）决定光源是定向光还是位置光源(Positional Light Source)的方法，并根据它来调整光照。

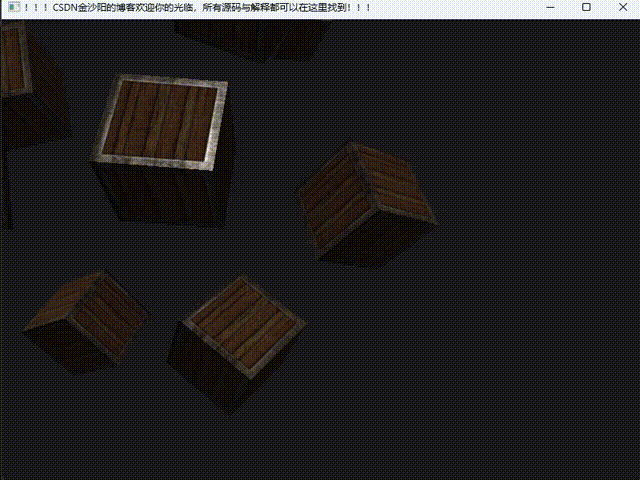

如果你现在编译程序，在场景中自由移动，你就可以看到好像有一个太阳一样的光源对所有的物体投光。你能注意到漫反射和镜面光分量的反应都好像在天空中有一个光源的感觉吗？它会看起来像这样：

你可以在文件light_casters_directional.cpp中找到相关的内容。

点光源

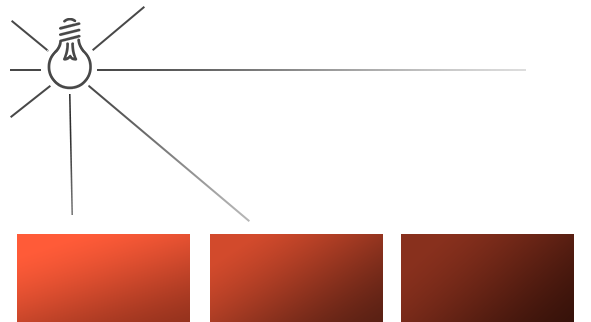

定向光对于照亮整个场景的全局光源是非常棒的，但除了定向光之外我们也需要一些分散在场景中的点光源(Point Light)。点光源是处于世界中某一个位置的光源，它会朝着所有方向发光，但光线会随着距离逐渐衰减。想象作为投光物的灯泡和火把，它们都是点光源。

在之前的教程中，我们一直都在使用一个（简化的）点光源。我们在给定位置有一个光源，它会从它的光源位置开始朝着所有方向散射光线。然而，我们定义的光源模拟的是永远不会衰减的光线，这看起来像是光源亮度非常的强。在大部分的3D模拟中，我们都希望模拟的光源仅照亮光源附近的区域而不是整个场景。

如果你将10个箱子加入到上一节光照场景中，你会注意到在最后面的箱子和在灯面前的箱子都以相同的强度被照亮，并没有定义一个公式来将光随距离衰减。我们希望在后排的箱子与前排的箱子相比仅仅是被轻微地照亮。

衰减

随着光线传播距离的增长逐渐削减光的强度通常叫做衰减(Attenuation)。随距离减少光强度的一种方式是使用一个线性方程。这样的方程能够随着距离的增长线性地减少光的强度，从而让远处的物体更暗。然而，这样的线性方程通常会看起来比较假。在现实世界中，灯在近处通常会非常亮，但随着距离的增加光源的亮度一开始会下降非常快，但在远处时剩余的光强度就会下降的非常缓慢了。所以，我们需要一个不同的公式来减少光的强度。

幸运的是一些聪明的人已经帮我们解决了这个问题。下面这个公式根据片段距光源的距离计算了衰减值，之后我们会将它乘以光的强度向量：

F a t t = 1.0 K c + K t ∗ d + K q ∗ d 2 F_{att}=\frac{1.0}{K_c+K_t*d+K_q*d^2} F
