模拟IC设计——简单放大器的瞬态仿真

仿真工具：Cadence virtuoso6.17
仿真工艺：simc18mmrf
仿真实例：简单放大器的瞬态仿真

二、瞬态仿真

上一节: 简单放大器的交流小信号分析

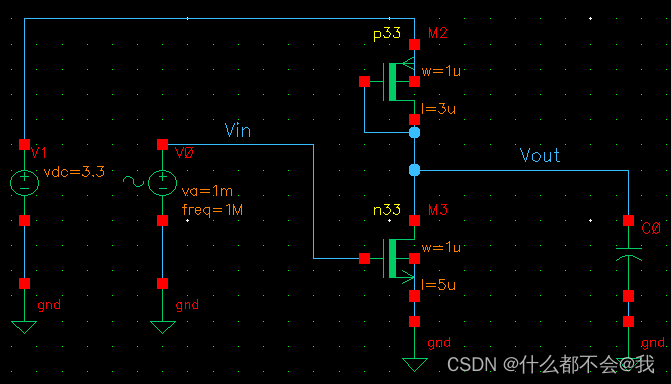

“simc18mmrf”中调用NMOS n33，按键盘中的Q键，在属性lu/5u;重复上述操作，调用PMOS p33，并分配宽长比为1u/3u。调用一个理想电容cap，并设置电容值为1pF 。

(1)
电源电压“vdd”为3.3V，地“gnd”为0V。之后对“vsin”设置交流信号属性，在“DC voltage”栏中输入直流偏置电压1.65V，在“Amplitude”栏中输入幅度为1mV，在“Frequency”栏中输入相位为1M表示正弦波的频率为1MHz。

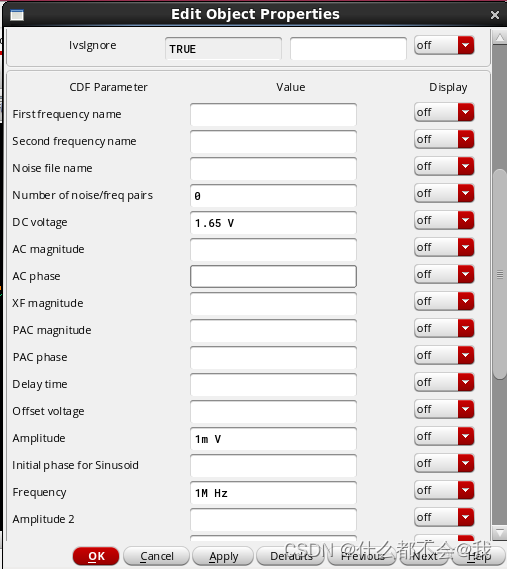

Vsin设置如下图所示

(2）

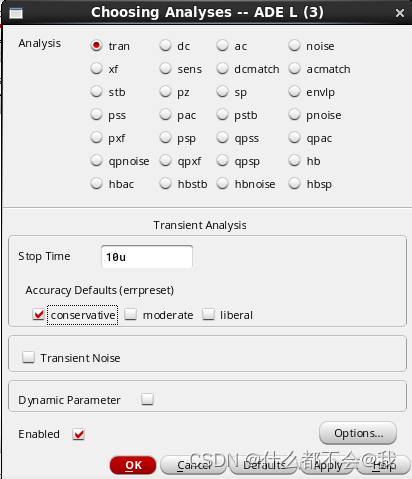

选择“tran”进行瞬态仿真，在“Stop Time”栏中输入仿真时间“10u”，在“Accuracy Defaults”中选择仿真最高精度“conservative”，如图所示，单击“OK”按钮，完成设置。

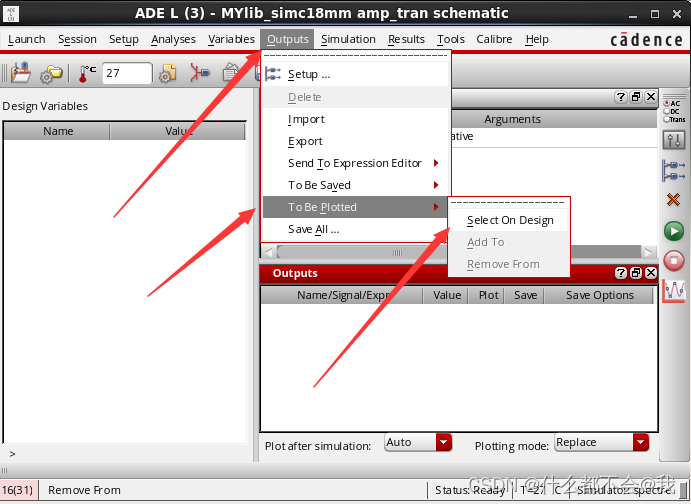

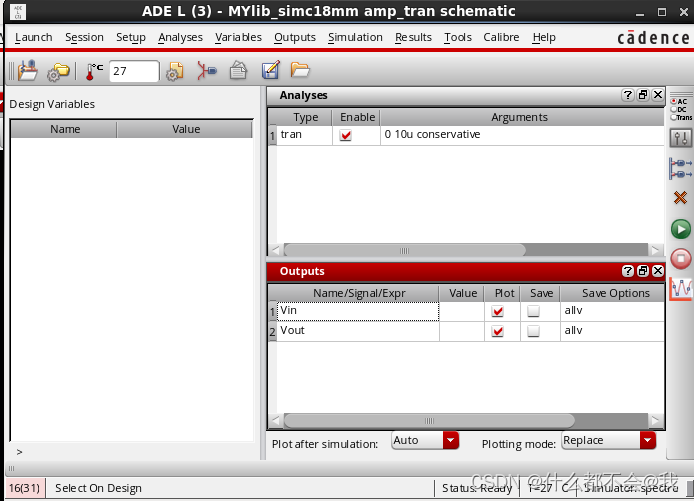

(3）选择“Outputs”→“To Be Plotted”-“Select On Schematic”命令，在电路图上单击放大器的输入和输出连线，如图 3.16所示，则在“Outputs”栏中添加了“vin”和“vout”为自动输出显示。

(4）选择“Stimulation”→“Netlist and Run”命令，（也可以直接点击运行按钮）开始仿真。

（5）

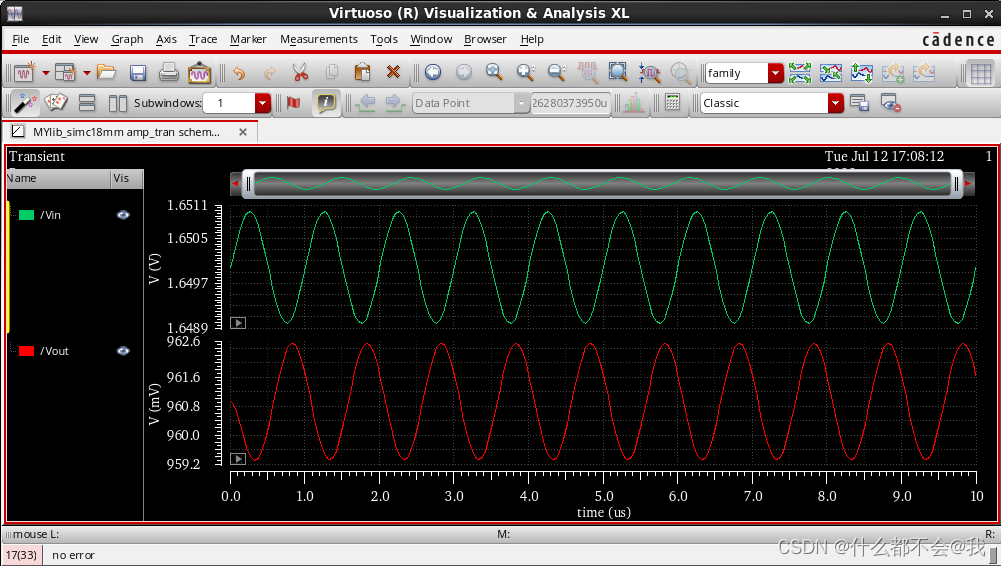

仿真结果，如图所示，上侧为输入信号，下侧为输出信号。可见放大器将输入信号从峰-峰值2mV放大至3mV，具备了放大器的基本功能。
