本文详细介绍了risc-v架构中satp寄存器的功能，包括地址翻译和保护，以及其在不同模式下的作用。satp寄存器用于控制s-mode的地址转换和保护，其PPN字段存储页表物理地址，MODE字段选择转换方案。当MODE设为Bare时，虚拟地址等同物理地址，没有额外的内存保护。此外，ASID用于区分不同地址空间，其位数可通过特定操作检测。写入satp并不立即触发页表更新，可能需要配合SFENCE.VMA指令确保生效。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

satp

全称 Supervisor Address Translation and Protection Register

supervisor模式下的地址翻译和保护寄存器

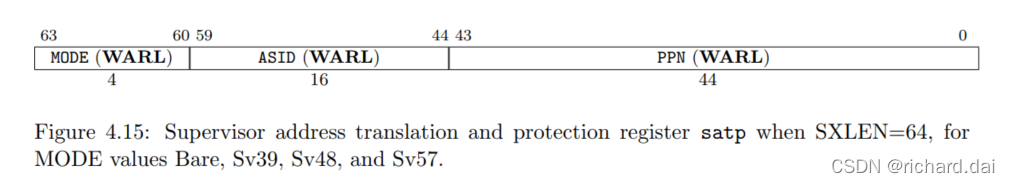

satp是一个SXLEN-bit 读写寄存器，控制s-mode下地址转换和地址保护。格式如下：

此寄存器保存root page table的物理地址编号(PPN)，例如supervisor物理地址被分割为4KiB;

地址空间标识符(ASID)，方便在每个地址空间的基础上进行地址转换。

MODE字段，选择当前的地址转换方案。有关访问该寄存器的详细信息： Virtualization Support in mstatus Register

在satp中存储PPN，而不是物理地址，RV32支持大于4GiB的物理地址空间。

satp.PPN 字段可能无法保存所有物理页码。 一些平台标准可能会对 satp.PPN 可能假
