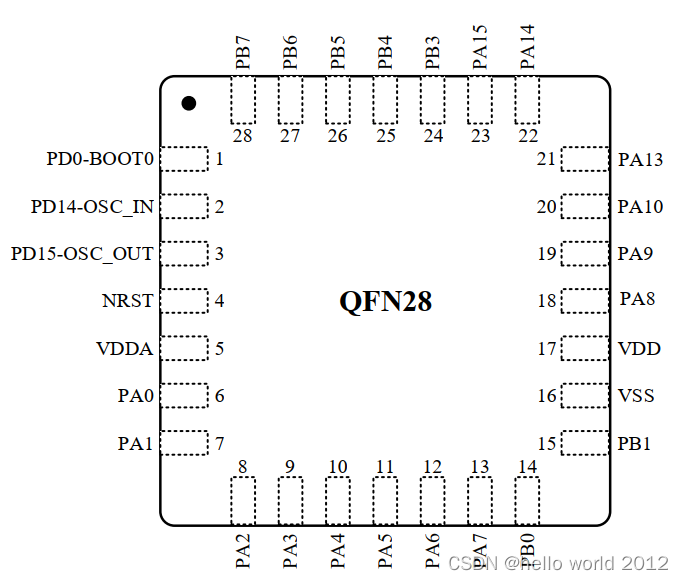

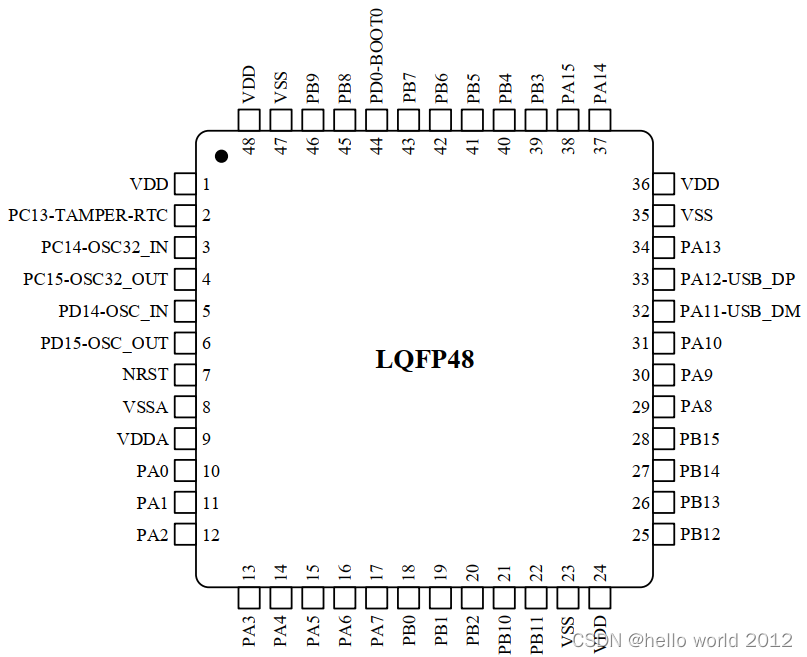

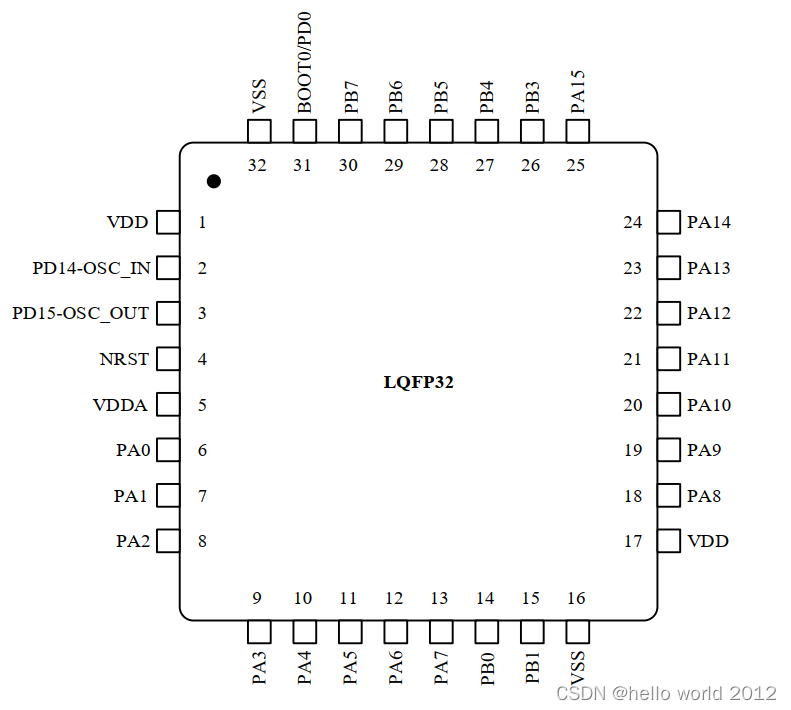

国民技术 N32G435封装示意图 和 引脚定义



引脚定义

QFN28	LQFP32	LQFP48	LQFP64	引脚名称（复位后）	类型(1)	I/O 结构(2)	Fail safe(4) 支持	复用功能(3)	可选功能
-	1	1	1	VDD	S	-	-	-	-
-	-	2	2	PC13-TAMPER- RTC(9)	I/O	TTa	Yes	TIM1_CH1N EVENTOUT	TAMP1-RTC RTC_OUT WKUP2
-	-	3	3	PC14- OSC32_IN	I/O	TTa	Yes	-	OSC32_IN
-	-	4	4	PC15- OSC32_OUT	I/O	TTa	Yes	-	OSC32_OUT
2	2	5	5	PD14-OSC_IN	I/O	TTa	No	USART2_TX I2C2_SDA TIM1_CH3N	OSC_IN
3	3	6	6	PD15-OSC_OUT	I/O	TTa	No	USART2_RX I2C2_SCL	OSC_OUT
4	4	7	7	NRST	I	-	-	-	-
-	-	-	8	PC0(9)	I/O	TTa	Yes	I2C1_SCL LPTIM_IN1 EVENTOUT	ADC_IN11(6)
-	-	-	9	PC1(9)	I/O	TTa	Yes	LPTIM_OUT I2C1_SDA EVENTOUT	ADC_IN12(6)
-	-	-	10	PC2(9)	I/O	TTa	Yes	EVENTOUT LPTIM_IN2	ADC_IN13(6)
-	-	-	11	PC3(9)	I/O	TTa	Yes	LPTIM_ETR EVENTOUT	ADC_IN14(6)
-	-	8	12	VSSA/VREF-	S	-	-	-	-
5	5	9	13	VDDA/VREF+	S	-	-	-	-
6	6	10	14	PA0	I/O	TTa	Yes	USART2_CTS LPUART_RX TIM2_CH1 TIMER2_ETR TIM5_CH1 TIM8_ETR SPI1_MISO I2S1_MCK EVENTOUT COMP1_OUT	ADC_IN1(5) COMP1_INM COMP1_INP WKUP1 TAMP2-RTC
7	7	11	15	PA1	I/O	TTa	Yes	USART2_RTS LPUART_TX TIM5_CH2 TIM2_CH2 EVENTOUT	ADC_IN2(5) COMP1_INP OPAMP1_VINP
8	8	12	16	PA2	I/O	TTa	Yes	USART2_TX TIM5_CH3 TIM2_CH3 I2C2_SDA COMP2_OUT EVENTOUT	ADC_IN3(5) OPAMP1_VOUT COMP1_INP(8) COMP2_INM
9	9	13	17	PA3	I/O	TTa	Yes	USART2_RX LPUART_RX TIM5_CH4 I2C2_SCL EVENTOUT	ADC_IN4(5) COMP1_INP(7) COMP2_INP OPAMP1_VINM
-	-	-	18	VSS	S	-	-	-	-
-	-	-	19	VDD	S	-	-	-	-

QFN28	LQFP32	LQFP48	LQFP64	引脚名称（复位后）	类型(1)	I/O 结构(2)	Fail safe(4) 支持	复用功能(3)	可选功能
10	10	14	20	PA4	I/O	TTa	No	USART2_CK LPUART_TX I2C1_SCL SPI1_NSS I2S1_WS USART1_TX EVENTOUT	DAC_OUT ADC_IN5(5) COMP1_INM COMP2_INM OPAMP1_VINP OPAMP2_VINP
11	11	15	21	PA5	I/O	TTa	Yes	SPI1_SCK I2C1_SDA I2S1_CK USART1_RX EVENTOUT	ADC_IN6(6) COMP1_INM COMP2_INM OPAMP1_VINP OPAMP2_VINM
12	12	16	22	PA6	I/O	TTa	Yes	LPUART_CTS SPI1_MISO I2S1_MCK TIM8_BKIN TIM3_CH1 TIM1_BKIN COMP2_OUT EVENTOUT	ADC_IN7(6) OPAMP2_VOUT COMP2_INM COMP2_INP
13	13	17	23	PA7	I/O	TTa	Yes	SPI1_MOSI I2S1_SD TIM1_CH1N TIM8_CH1N TIM3_CH2 COMP2_OUT EVENTOUT	ADC_IN8(6) COMP2_INP OPAMP1_VINP OPAMP2_VINP
-	-	-	24	PC4(9)	I/O	TTa	Yes	LPUART_TX I2C1_SCL EVENTOUT	ADC_IN15(6)
-	-	-	25	PC5	I/O	TTa	Yes	LPUART_RX I2C1_SDA EVENTOUT	ADC_IN16(6) OPAMP1_VINM OPAMP2_VINM
14	14	18	26	PB0	I/O	TTa	Yes	TIM1_CH2N TIM3_CH3 TIM8_CH2N UART4_TX EVENTOUT	ADC_IN9(6) OPAMP2_VINM
15	14	19	27	PB1(9)	I/O	TTa	Yes	LPUART_RTS TIM1_CH3N TIM3_CH4 TIM8_CH3N UART4_RX EVENTOUT	ADC_IN10(6)
-	-	20	28	PB2	I/O	TTa	No	LPTIM_OUT TIM9_ETR EVENTOUT	-
-	-	21	29	PB10	I/O	TTa	Yes	USART3_TX LPUART_TX I2C2_SCL TIM2_CH3 EVENTOUT	COMP1_INP
-	-	22	30	PB11(9)	I/O	TTa	Yes	USART3_RX LPUART_RX I2C2_SDA TIM2_CH4 EVENTOUT	-

QFN28	LQFP32	LQFP48	LQFP64	引脚名称（复位后）	类型(1)	I/O 结构(2)	Fail safe(4) 支持	复用功能(3)	可选功能
16	16	23	31	VSS	S	-	-	-	-
17	-	24	32	VDD	S	-	-	-	-
-	-	25	33	PB12(9)	I/O	TTa	Yes	SPI2_NSS I2S2_WS I2C2_SMBA USART3_CK TIM1_BKIN LPUART_RTS TIM9_CH1 EVENTOUT	-
-	-	26	34	PB13(9)	I/O	TTa	Yes	SPI2_SCK I2S2_CK USART3_CTS I2C2_SCL LPUART_CTS TIM1_CH1N TIM9_CH2 EVENTOUT	-
-	-	27	35	PB14	I/O	TTa	Yes	SPI2_MISO I2S2_MCK TIM1_CH2N USART3_RTS I2C2_SDA LPUART_RTS TIM9_CH3 EVENTOUT UART4_TX	OPAMP2_VINP
-	-	28	36	PB15(9)	I/O	TTa	Yes	UART4_RX SPI2_MOSI I2S2_SD TIM1_CH3N TIM9_CH4 EVENTOUT	-
-	-	-	37	PC6(9)	I/O	TTa	Yes	SPI2_NSS I2S2_WS TIM8_CH1 TIM3_CH1 EVENTOUT	-
-	-	-	38	PC7(9)	I/O	TTa	Yes	SPI2_SCK I2S2_CK TIM3_CH2 TIM8_CH2 EVENTOUT	-
-	-	-	39	PC8(9)	I/O	TTa	Yes	SPI2_MISO I2S2_MCK TIM8_CH3 TIM3_CH3	-
-	-	-	40	PC9(9)	I/O	TTa	Yes	SPI2_MOSI I2S2_SD TIM3_CH4 TIM8_CH4 EVENTOUT	-
18	18	29	41	PA8(9)	I/O	TTa	Yes	USART1_CK I2C2_SMBA TIM1_CH1 I2C2_SDA SPI1_NSS I2S1_WS	WKUP0 TAMP3-RTC

QFN28	LQFP32	LQFP48	LQFP64	引脚名称（复位后）	类型(1)	I/O 结构(2)	Fail safe(4) 支持	复用功能(3)	可选功能
MCO EVENTOUT
19	19	30	42	PA9(9)	I/O	TTa	Yes	USART1_TX I2C2_SCL TIM1_CH2 EVENTOUT	-
20	20	31	43	PA10(9)	I/O	TTa	Yes	USART1_RX I2C2_SDA SPI1_SCK SPI2_SCK I2S1_CK I2S2_CK TIM1_CH3 EVENTOUT	-
-	21	32	44	PA11	I/O	TTa	No	USART1_CTS SPI2_MISO I2S2_MCK CAN_RX TIM1_CH4 COMP1_OUT EVENTOUT	USB_DM COMP2_INP
-	22	33	45	PA12	I/O	TTa	No	USART1_RTS SPI2_MOSI I2S2_SD CAN_TX TIM1_ETR COMP2_OUT EVENTOUT	USB_DP COMP1_INP
21	23	34	46	PA13(9)	I/O	TTa	Yes	SWDIO-JTMS SPI2_NSS I2S2_WS EVENTOUT	-
-	-	35	47	VSS	S	-	-	-	-
-	-	36	48	VDD	S	-	-	-	-
22	24	37	49	PA14(9)	I/O	TTa	Yes	SWCLK-JTCK USART2_CK I2C1_SDA COMP2_OUT	-
23	25	38	50	PA15	I/O	TTa	Yes	JTDI USART2_CTS I2C1_SCL SPI2_NSS I2S2_WS TIM2_CH1 TIM2_ETR EVENTOUT	COMP2_INP
-	-	51	PC10(9)	I/O	TTa	Yes	USART3_TX UART4_TX LPUART_TX EVENTOUT	-
-	-	52	PC11(9)	I/O	TTa	Yes	USART3_RX UART4_RX LPUART_RX EVENTOUT	-
-	-	53	PC12(9)	I/O	TTa	Yes	USART3_CK UART5_TX EVENTOUT	-

QFN28	LQFP32	LQFP48	LQFP64	引脚名称（复位后）	类型(1)	I/O 结构(2)	Fail safe(4) 支持	复用功能(3)	可选功能
-	-	54	PD2(9)	I/O	TTa	Yes	TIM3_ETR UART5_RX LPUART_RTS EVENTOUT	-
24	26	39	55	PB3	I/O	TTa	Yes	USART2_RTS SPI1_SCK I2S1_CK TIM2_CH2 JTDO-TRACESWO EVENTOUT	COMP1_INP COMP2_INM
25	27	40	56	PB4	I/O	TTa	Yes	USART2_TX SPI1_MISO I2S1_MCK TIM3_CH1 UART5_TX EVENTOUT NJTRST	COMP1_INP
26	28	41	57	PB5	I/O	TTa	Yes	USART2_RX I2C1_SMBA SPI1_MOSI I2S1_SD TIM3_CH2 UART5_RX LPTIM_IN1 EVENTOUT	COMP1_INM
27	29	42	58	PB6(9)	I/O	TTa	Yes	USART1_TX LPUART_TX I2C1_SCL SPI1_NSS I2S1_WS TIM1_CH2N TIM4_CH1 SPI2_SCK I2S2_CK LPTIM_ETR COMP1_OUT EVENTOUT
28	30	43	59	PB7	I/O	TTa	Yes	USART1_RX LPUART_RX I2C1_SDA TIM4_CH2 EVENTOUT LPTIM_IN2 PVD_IN	COMP2_INP
1	31	44	60	BOOT0/PD0(9)	I/O	TTa	Yes	TRACECK	-
-	45	61	PB8(9)	I/O	TTa	Yes	I2C1_SCL CAN_RX TIM4_CH3 USART1_TX UART5_TX COMP1_OUT EVENTOUT
-	46	62	PB9(9)	I/O	TTa	Yes	I2C1_SDA CAN_TX TIM4_CH4 UART5_RX COMP2_OUT EVENTOUT

QFN28	LQFP32	LQFP48	LQFP64	引脚名称（复位后）	类型(1)	I/O 结构(2)	Fail safe(4) 支持	复用功能(3)	可选功能
-	32	47	63	VSS	S	-	-	-	-
-	-	48	64	VDD	S	-	-	-	-

1. I = 输入， O = 输出， S = 电源。
2. TTa： 3.3V标准IO。
3. 此类复用功能能够由软件配置到其他引脚上(如果相应的封装型号有此引脚)，详细信息请参考N32G435xx系列用户手册的复用功能I/O
章节和调试设置章节。
4. Fail-safe 指当芯片没有电源输入时，在 IO 上加输入高电平，不会存在输入高电平灌入芯片，从而导致电源上有一定电压，并消耗电
流的现象。
5. 对应的 ADC 通道为快速通道，支持最大采样率 5.14 MSPS（12Bit）。
6. 对应的 ADC 通道为慢速通道，支持最大采样率 4.23 MSPS（12Bit）。
7. 仅适用于芯片丝印最后一行 8 位代码中的第二个字符不是“B”的情况。
8. 仅适用于芯片丝印最后一行 8 位代码的第二个字符为“B”的情况。
9. 引脚上可容忍最大不超过 5V 电压。
