测试STM32F4 EVNETOUT

看到很多管脚都可以配置成EVENTOUT,刚好有个管脚要想要输出一个高电平脉冲,测试了一下:

环境:STM32F407, IAR 7.4, STM32CubeF4

GPIO配置代码:

GPIO_InitStruct.Pin = GPIO_PIN_10;

GPIO_InitStruct.Mode = GPIO_MODE_AF_PP;

GPIO_InitStruct.Pull = GPIO_PULLDOWN;

GPIO_InitStruct.Speed = GPIO_SPEED_HIGH;

GPIO_InitStruct.Alternate = GPIO_AF15_EVENTOUT;

HAL_GPIO_Init(GPIOB, &GPIO_InitStruct);



脉冲输出用intrinsics.h里定义的一个函数:

__SETV();

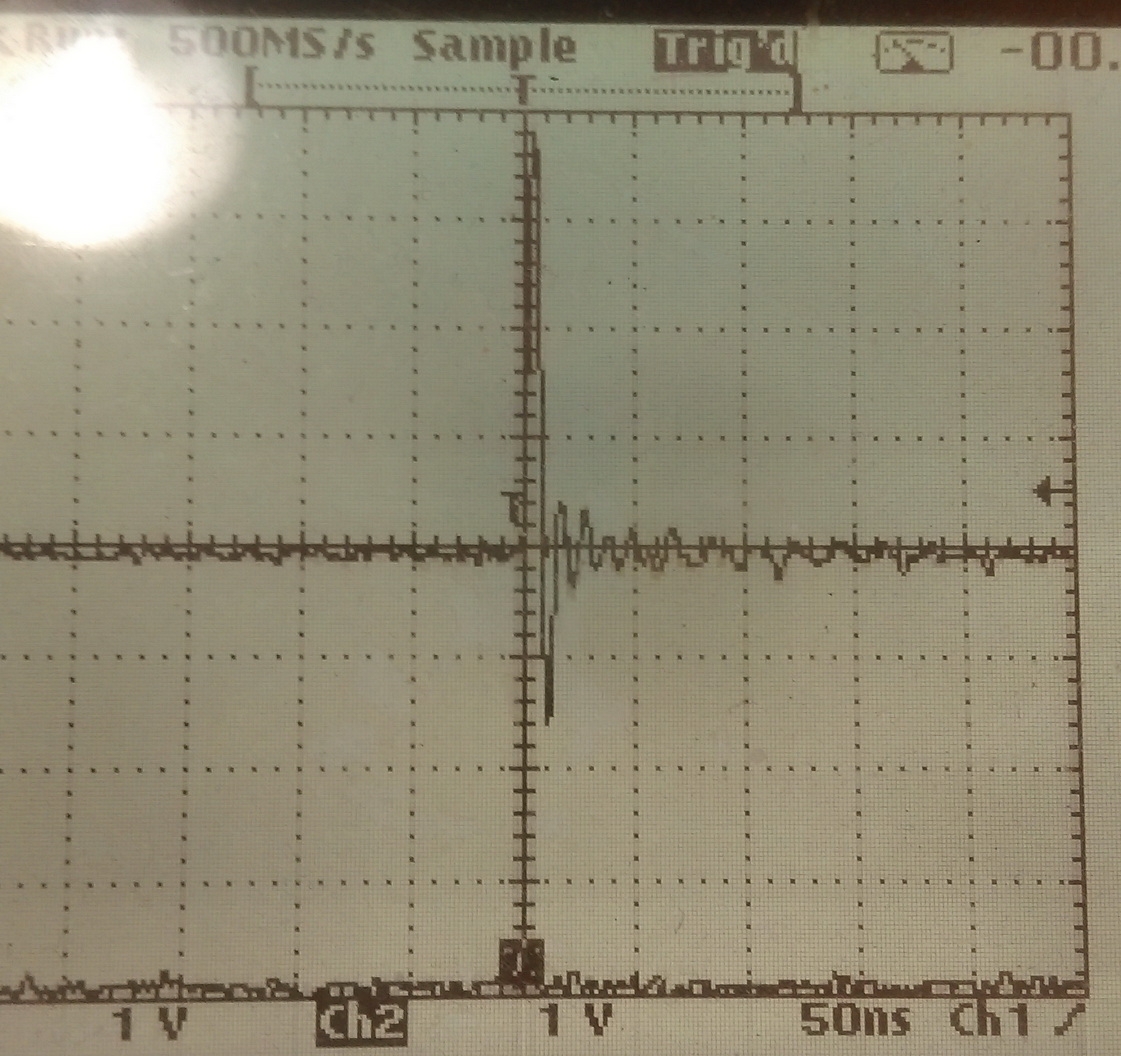

输出波形:

技术分享



示波器采样率只有这样,估计是1个时钟,1/168M=6ns。



EVENTOUT用途据资料说是用于多个ARM之间同步用。与用GPIO输出相比较,GPIO至少要3条指令输出一个脉冲,并且访问总线有延时。而输出EVENTOUT只用一条SEV指令,脉冲直接由内核控制,延迟最小。不过这个脉冲太窄了点,不能满足我的应用中宽度的要求,只能还是用GPIO了。



接收EVENT没测试过,不过看到代码里管脚MODE可以设成:

#define  GPIO_MODE_EVT_RISING                   ((uint32_t)0x10120000)   /*!< External Event Mode with Rising edge trigger detection               */

#define  GPIO_MODE_EVT_FALLING                  ((uint32_t)0x10220000)   /*!< External Event Mode with Falling edge trigger detection              */

#define  GPIO_MODE_EVT_RISING_FALLING           ((uint32_t)0x10320000)   /*!< External Event Mode with Rising/Falling edge trigger detection       */



接收方并是不把EVENT当作中断来处理,而是当做唤醒的信号。参考资料PM0214:STM32F3 and STM32F4 Series Cortex-M4 programming manual中2.5.1  Entering sleep mode。
