《基于数字孪生的产品生命周期绿色制造新模式》2019年6月 陶飞等

1. 国内外研究现状

 主要介绍了产品全生命周期中数字孪生的应用，介绍了当前研究的不足与缺点以及本文的创新点。从各个层面上来讲，绿色制造是世界制造业的发展的趋势，符合各个国家的发展利益，实施绿色制造的关键在于产品全生命周期的绿色管理，新一代信息技术为其提供了有力的保障。

 绿色制造是指一种在保证产品功能、质量和成本的前提下，系统地考虑环境影响和综合效率的可持续制造模式，该模式在产品设计、制造、装配、使用、回收、再制造等全生命周期中，对环境影响最小、资源利用率最高、综合效益最大。

 在产品全生命周期管理的各个阶段，都已经有了很多的研究，但是缺点是缺少各个阶段的融合协作，数据不能共享。新一代信息技术的发展也促进了产品全生命周期绿色管理的发展，但是现有的产品生命周期绿色制造的研究主要是单独在物理空间中考虑绿色制造，或者在信息空间中割裂了制造各阶段的建模、仿真、预测。此类研究缺乏信息空间内产品生命周期及绿色制造各阶段的高效协同，更缺乏物理空间及信息空间的交互与融合。

2. 产品生命周期绿色制造新模式及特点

 如何把数字孪生的思想应用在绿色制造上，绿色制造就意味着环境友好，低能耗，所以就是在生产过程中实时监控高能耗环节，利用孪生数据进行数据分析，在虚拟空间模拟出生产过程中人、事、物在真实环境下的能耗和能效，仿真优化后可以指引绿色材料选择、绿色调度、绿色工艺。

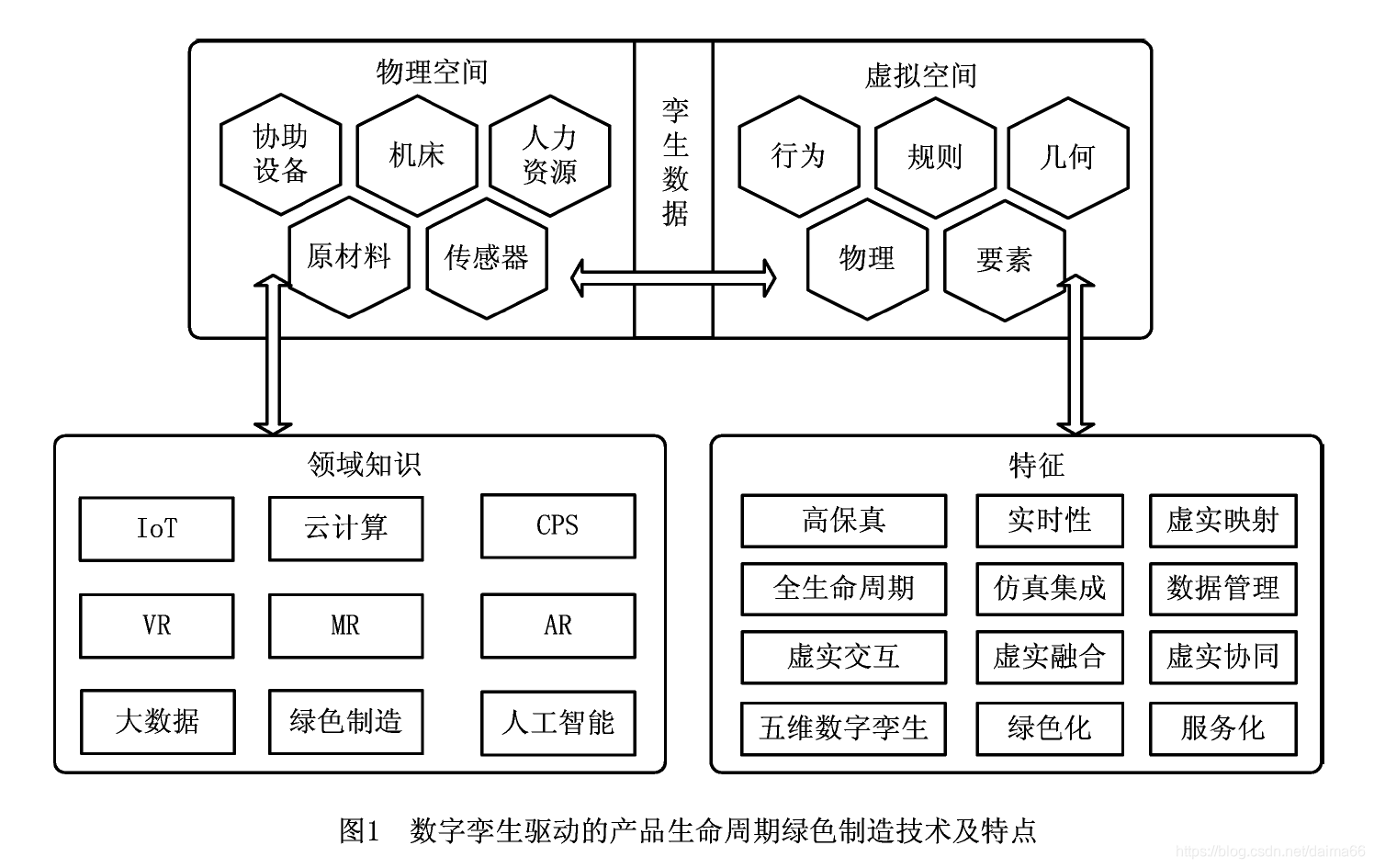

 这张图是数字孪生驱动的产品生命周期绿色制造技术及特点，和前面说的数字孪生技术过程差不多，就是加入了绿色的元素。

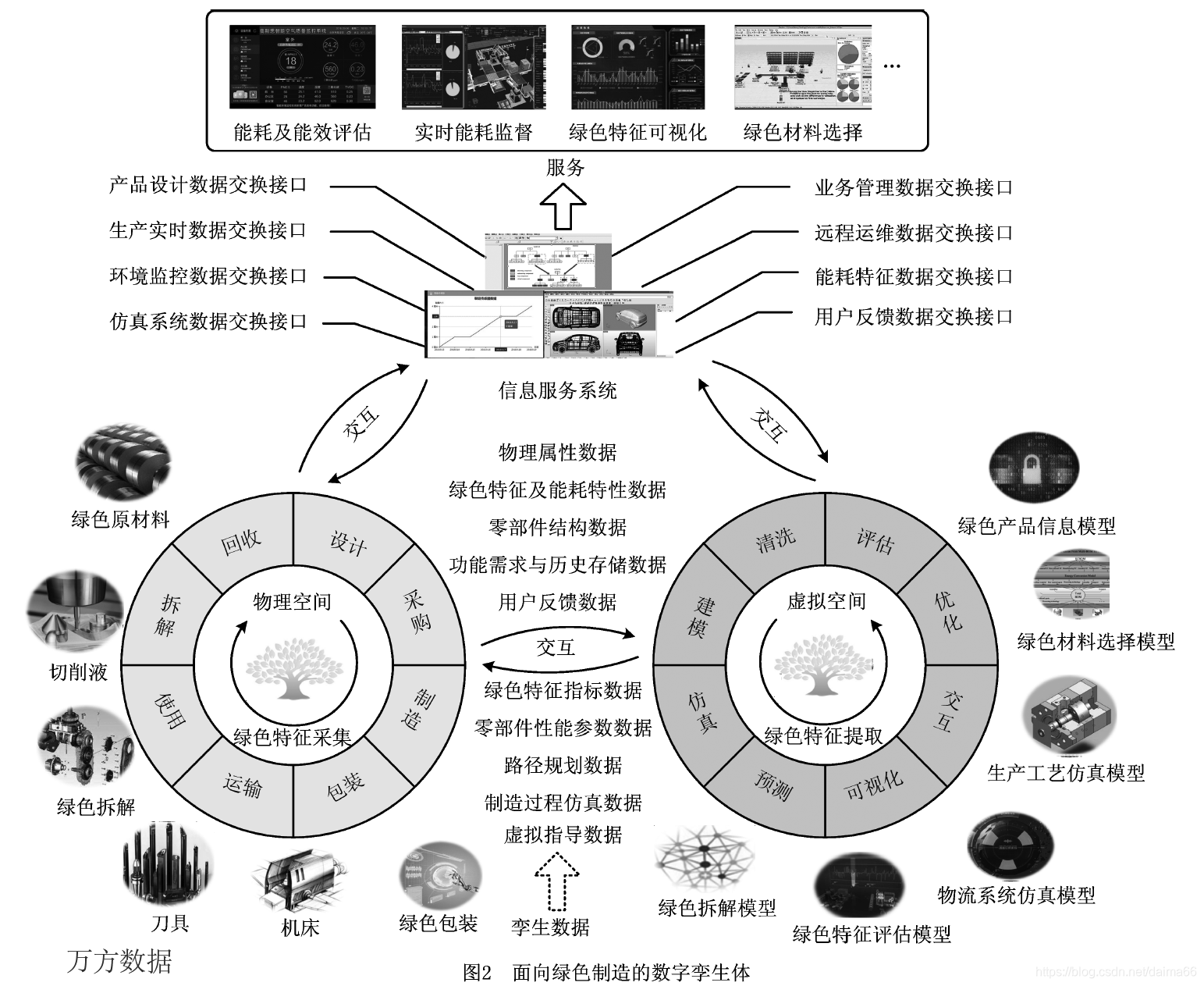

3.绿色特征的五维数字孪生体建模

 在物理空间维度上，将能耗、资源、环境等作为重要的绿色提取特征，实时与虚拟空间维度以及服务系统维度进行交互。

 在虚拟空间维度上，大量模型为物理空间实体的高保真映射；

 在数据维度上，数据作为驱动，推动着模型的迭代和优化。

 通过交互接口对各个维度的数据进行交互连接；

 在服务维度上，可以提供各种可视化能耗展示、故障预警、评估及预测等绿色服务。

 原来的数字孪生五维模型可以表示为：为 M_DT = (PE, VE,Ss, DD, CN),其中PE表示物理实体，VE表示虚拟实体，Ss表示对物理实体和虚拟实体的服务，DD代表了物理空间和虚拟空间的所有数据以及它们之间的融合数据；CN代表了两两之间的相互连接。

 本文提出的基于绿色特征提取的五维数字孪生体模型。该模型以绿色特征为主线贯穿于产品制造全生命周期。M_DT-GF = {P_g, V_g, D_g, S_g, C_g}; P_g表示包含绿色特征的物理实体；V_g表示基于绿色特征提取的虚拟实体； D_g表示物理空间和虚拟空间的所有数据及融合；S_g表示绿色服务；C_g表示两两之间的连接。
 P_g是从能耗的角度，考虑在绿色产品设计全生命周期生产活动中涉及到主要能耗的物理实体要素总和；V_g是从能耗的角度对P_g进行的高保真、多尺度、实时的映射。并且从原来的五维孪生体模型的几何、物理、行为、规则层面上升到了几何、物理、能耗行为、能耗规则；
 而绿色特征在物理空间及虚拟空间主要以能耗的形式贯穿于产品生命周期，代表了产品全生命周期内能耗信息的集合。

4.数字孪生驱动的绿色制造的应用

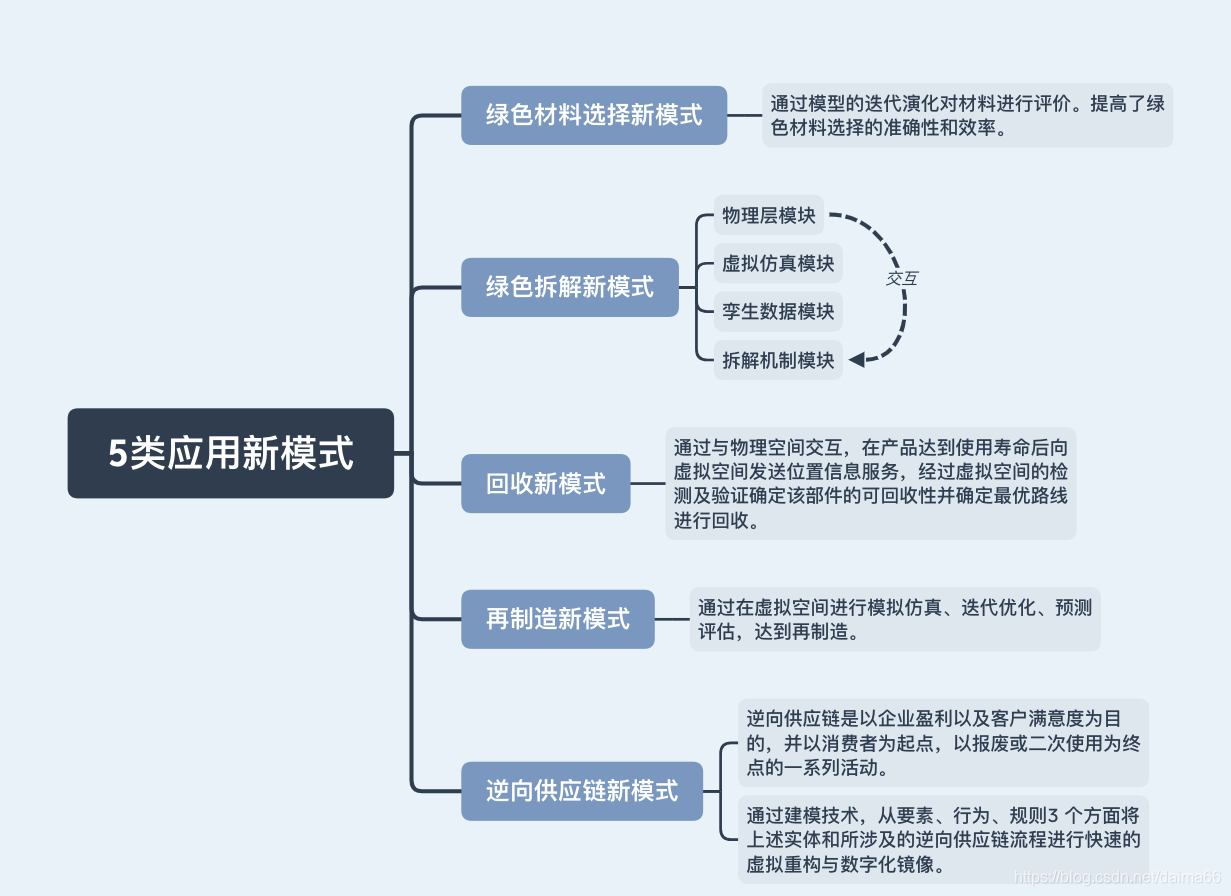

 进一步探索了制造领域绿色材料选择、可拆解性、可回收性、绿色再制造、绿色供应链5类应用的新模式。

 文章最后提到了，为了验证这个五维模型，初步开发了基于能耗物料清单（Energy Consumption
Bill of Materials ，ECBOM ）的产品生命周期能耗管理平台。进一步了解可参考

XIANG Feng ，HUANG Yuanyuan ，ZUO Ying ，et al .SLA oriented energy efficiency evaluation of manufacturing service ［J］ .China Mechanical Engineering ，2018 ，29 （20 ） ：2401‐2407 ，2415（in Chinese） .［向 峰，黄圆圆，左 颖.面向服务水平等级协议的制造服务能效评估［J］ .中国机械工程，2018 ，29 （20 ） ：2401‐2407 ，2415 .］

XIANG F ， HUANG Y ， ZHANG Z ， et al . Research on ECBOM modeling and energy consumption evaluation based on BOM multi‐view transformation ［J］ . Journal of Ambient Intelligence and Humanized Computing ， 2019 ， 10 （ 3 ） ：953‐967 .
