Pytorch实现视觉Transformer：深度学习图像识别探索

基于WIN10的64位系统演示

一、写在前面

（1）Transformer

Transformer是一种深度学习模型，它于2017年在

“Attention is All You Need”

一文中被提出，最初被设计用于处理自然语言处理任务，例如机器翻译。Transformer模型的关键特性是它的

自注意力机制（Self-Attention Mechanism），该机制能够捕获输入数据的全局依赖关系，

也就是说，它能关注到输入数据中所有位置的信息。自注意力机制使Transformer模型能够捕获输入之间的复杂交互，包括长距离依赖，这在处理文本等序列数据时尤其有用。

（2）Vision Transformer

那么，为什么Transformer模型会被应用在图像识别领域呢？主要有以下几个原因：

（a）全局特性捕获：

Transformer的自注意力机制能够捕获全局的信息，这对于理解图像的整体结构和上下文关系非常有用。相比之下，传统的卷积神经网络（CNN）主要是利用局部卷积操作来处理图像，可能会忽视一些全局信息。

（b）序列化处理图像：

在图像识别任务中，可以将图像分解为一系列的patch，每一个patch可以看作是图像的一个“词”。这样，我们就可以利用Transformer的自注意力机制去处理这些patch。这种处理方式被称为
“Vision Transformer”，或者简称为ViT，也就是今天我们要演示的模型。

（c）更好的性能：

Transformer模型在自然语言处理领域已经取得了很大的成功，并在一些任务上超越了传统的CNN模型。因此，研究者们开始尝试将其应用到图像识别领域，看看是否可以获得类似的成功。

（d）可解释性：

由于自注意力机制，我们可以更好地理解模型的决策过程，知道模型在进行决策时主要关注了图像的哪些部分。

值得注意的是，尽管Transformer在一些计算机视觉任务中表现出色，但这并不意味着它会完全取代CNN。实际上，很多最新的研究都在探索如何将这两种方法结合起来，以发挥它们各自的优点。例如，CNN可以用于提取局部特征，而Transformer可以用于建模这些特征之间的关系。

（3）Vision Transformer的预训练版本

本文继续使用Facebook的高级深度学习框架
PyTorchImageModels (timm)
。该库提供了多种预训练的Vision Transformer，举几个例子：

（a）vit_base_patch16_224：这是一个基础版本的ViT，它将图像划分为16x16的patch，并且接受224x224大小的图像作为输入。

（b）vit_large_patch16_224：这是一个更大版本的ViT，它同样将图像划分为16x16的patch，但在模型的大小（包括模型的深度和宽度）上更大，因此需要更多的计算资源。

二、Vision Transformer迁移学习代码实战

我们继续胸片的数据集：肺结核病人和健康人的胸片的识别。其中，肺结核病人700张，健康人900张，分别存入单独的文件夹中。

（a）导入包

import copy
import torch
import torchvision
import torchvision.transforms as transforms
from torchvision import models
from torch.utils.data import DataLoader
from torch import optim, nn
from torch.optim import lr_scheduler
import os
import matplotlib.pyplot as plt
import warnings
import numpy as np

warnings.filterwarnings("ignore")
plt.rcParams['font.sans-serif'] = ['SimHei']
plt.rcParams['axes.unicode_minus'] = False

# 设置GPU
device = torch.device("cuda:0" if torch.cuda.is_available() else "cpu")

（b）导入数据集

import torch
from torchvision import datasets, transforms
import os

# 数据集路径
data_dir = "./MTB"

# 图像的大小
img_height = 100
img_width = 100

# 数据预处理
data_transforms = {
    'train': transforms.Compose([
        transforms.RandomResizedCrop(img_height),
        transforms.RandomHorizontalFlip(),
        transforms.RandomVerticalFlip(),
        transforms.RandomRotation(0.2),
        transforms.ToTensor(),
        transforms.Normalize([0.485, 0.456, 0.406], [0.229, 0.224, 0.225])
    ]),
    'val': transforms.Compose([
        transforms.Resize((img_height, img_width)),
        transforms.ToTensor(),
        transforms.Normalize([0.485, 0.456, 0.406], [0.229, 0.224, 0.225])
    ]),
}

# 加载数据集
full_dataset = datasets.ImageFolder(data_dir)

# 获取数据集的大小
full_size = len(full_dataset)
train_size = int(0.7 * full_size)  # 假设训练集占80%
val_size = full_size - train_size  # 验证集的大小

# 随机分割数据集
torch.manual_seed(0)  # 设置随机种子以确保结果可重复
train_dataset, val_dataset = torch.utils.data.random_split(full_dataset, [train_size, val_size])

# 将数据增强应用到训练集
train_dataset.dataset.transform = data_transforms['train']

# 创建数据加载器
batch_size = 32
train_dataloader = torch.utils.data.DataLoader(train_dataset, batch_size=batch_size, shuffle=True, num_workers=4)
val_dataloader = torch.utils.data.DataLoader(val_dataset, batch_size=batch_size, shuffle=True, num_workers=4)

dataloaders = {'train': train_dataloader, 'val': val_dataloader}
dataset_sizes = {'train': len(train_dataset), 'val': len(val_dataset)}
class_names = full_dataset.classes

（c）导入Vision Transformer

# 定义Vision Transformer模型
import timm
model = timm.create_model('vit_base_patch16_224', pretrained=True)  # 你可以选择适合你需求的Vision Transformer版本，这里以vit_base_patch16_224为例
num_ftrs = model.head.in_features

# 根据分类任务修改最后一层
model.head = nn.Linear(num_ftrs, len(class_names))

model = model.to(device)

# 打印模型摘要
print(model)

（d）编译模型

# 定义损失函数
criterion = nn.CrossEntropyLoss()

# 定义优化器
optimizer = optim.Adam(model.parameters())

# 定义学习率调度器
exp_lr_scheduler = lr_scheduler.StepLR(optimizer, step_size=7, gamma=0.1)

# 开始训练模型
num_epochs = 10
best_model_wts = copy.deepcopy(model.state_dict())
best_acc = 0.0

# 初始化记录器
train_loss_history = []
train_acc_history = []
val_loss_history = []
val_acc_history = []

for epoch in range(num_epochs):
    print('Epoch {}/{}'.format(epoch, num_epochs - 1))
    print('-' * 10)

    # 每个epoch都有一个训练和验证阶段
    for phase in ['train', 'val']:
        if phase == 'train':
            model.train()  # Set model to training mode
        else:
            model.eval()   # Set model to evaluate mode

        running_loss = 0.0
        running_corrects = 0

        # 遍历数据
        for inputs, labels in dataloaders[phase]:
            inputs = inputs.to(device)
            labels = labels.to(device)

            # 零参数梯度
            optimizer.zero_grad()

            # 前向
            with torch.set_grad_enabled(phase == 'train'):
                outputs = model(inputs)
                _, preds = torch.max(outputs, 1)
                loss = criterion(outputs, labels)

                # 只在训练模式下进行反向和优化
                if phase == 'train':
                    loss.backward()
                    optimizer.step()

            # 统计
            running_loss += loss.item() * inputs.size(0)
            running_corrects += torch.sum(preds == labels.data)

        epoch_loss = running_loss / dataset_sizes[phase]
        epoch_acc = (running_corrects.double() / dataset_sizes[phase]).item()

        # 记录每个epoch的loss和accuracy
        if phase == 'train':
            train_loss_history.append(epoch_loss)
            train_acc_history.append(epoch_acc)
        else:
            val_loss_history.append(epoch_loss)
            val_acc_history.append(epoch_acc)

        print('{} Loss: {:.4f} Acc: {:.4f}'.format(phase, epoch_loss, epoch_acc))

        # 深拷贝模型
        if phase == 'val' and epoch_acc > best_acc:
            best_acc = epoch_acc
            best_model_wts = copy.deepcopy(model.state_dict())

    print()

print('Best val Acc: {:4f}'.format(best_acc))

（e）Accuracy和Loss可视化

epoch = range(1, len(train_loss_history)+1)

fig, ax = plt.subplots(1, 2, figsize=(10,4))
ax[0].plot(epoch, train_loss_history, label='Train loss')
ax[0].plot(epoch, val_loss_history, label='Validation loss')
ax[0].set_xlabel('Epochs')
ax[0].set_ylabel('Loss')
ax[0].legend()

ax[1].plot(epoch, train_acc_history, label='Train acc')
ax[1].plot(epoch, val_acc_history, label='Validation acc')
ax[1].set_xlabel('Epochs')
ax[1].set_ylabel('Accuracy')
ax[1].legend()

#plt.savefig("loss-acc.pdf", dpi=300,format="pdf")

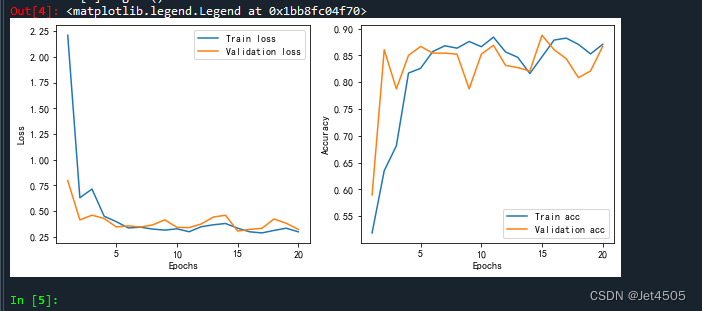

观察模型训练情况：

蓝色为训练集，橙色为验证集。

（f）混淆矩阵可视化以及模型参数

from sklearn.metrics import classification_report, confusion_matrix
import math
import pandas as pd
import numpy as np
import seaborn as sns
from matplotlib.pyplot import imshow

# 定义一个绘制混淆矩阵图的函数
def plot_cm(labels, predictions):

    # 生成混淆矩阵
    conf_numpy = confusion_matrix(labels, predictions)
    # 将矩阵转化为 DataFrame
    conf_df = pd.DataFrame(conf_numpy, index=class_names ,columns=class_names)

    plt.figure(figsize=(8,7))

    sns.heatmap(conf_df, annot=True, fmt="d", cmap="BuPu")

    plt.title('Confusion matrix',fontsize=15)
    plt.ylabel('Actual value',fontsize=14)
    plt.xlabel('Predictive value',fontsize=14)

def evaluate_model(model, dataloader, device):
    model.eval()   # 设置模型为评估模式
    true_labels = []
    pred_labels = []
    # 遍历数据
    for inputs, labels in dataloader:
        inputs = inputs.to(device)
        labels = labels.to(device)

        # 前向
        with torch.no_grad():
            outputs = model(inputs)
            _, preds = torch.max(outputs, 1)

        true_labels.extend(labels.cpu().numpy())
        pred_labels.extend(preds.cpu().numpy())

    return true_labels, pred_labels

# 获取预测和真实标签
true_labels, pred_labels = evaluate_model(model, dataloaders['val'], device)

# 计算混淆矩阵
cm_val = confusion_matrix(true_labels, pred_labels)
a_val = cm_val[0,0]
b_val = cm_val[0,1]
c_val = cm_val[1,0]
d_val = cm_val[1,1]

# 计算各种性能指标
acc_val = (a_val+d_val)/(a_val+b_val+c_val+d_val)  # 准确率
error_rate_val = 1 - acc_val  # 错误率
sen_val = d_val/(d_val+c_val)  # 灵敏度
sep_val = a_val/(a_val+b_val)  # 特异度
precision_val = d_val/(b_val+d_val)  # 精确度
F1_val = (2*precision_val*sen_val)/(precision_val+sen_val)  # F1值
MCC_val = (d_val*a_val-b_val*c_val) / (np.sqrt((d_val+b_val)*(d_val+c_val)*(a_val+b_val)*(a_val+c_val)))  # 马修斯相关系数

# 打印出性能指标
print("验证集的灵敏度为：", sen_val,
      "验证集的特异度为：", sep_val,
      "验证集的准确率为：", acc_val,
      "验证集的错误率为：", error_rate_val,
      "验证集的精确度为：", precision_val,
      "验证集的F1为：", F1_val,
      "验证集的MCC为：", MCC_val)

# 绘制混淆矩阵
plot_cm(true_labels, pred_labels)


# 获取预测和真实标签
train_true_labels, train_pred_labels = evaluate_model(model, dataloaders['train'], device)
# 计算混淆矩阵
cm_train = confusion_matrix(train_true_labels, train_pred_labels)
a_train = cm_train[0,0]
b_train = cm_train[0,1]
c_train = cm_train[1,0]
d_train = cm_train[1,1]
acc_train = (a_train+d_train)/(a_train+b_train+c_train+d_train)
error_rate_train = 1 - acc_train
sen_train = d_train/(d_train+c_train)
sep_train = a_train/(a_train+b_train)
precision_train = d_train/(b_train+d_train)
F1_train = (2*precision_train*sen_train)/(precision_train+sen_train)
MCC_train = (d_train*a_train-b_train*c_train) / (math.sqrt((d_train+b_train)*(d_train+c_train)*(a_train+b_train)*(a_train+c_train)))
print("训练集的灵敏度为：",sen_train,
      "训练集的特异度为：",sep_train,
      "训练集的准确率为：",acc_train,
      "训练集的错误率为：",error_rate_train,
      "训练集的精确度为：",precision_train,
      "训练集的F1为：",F1_train,
      "训练集的MCC为：",MCC_train)

# 绘制混淆矩阵
plot_cm(train_true_labels, train_pred_labels)

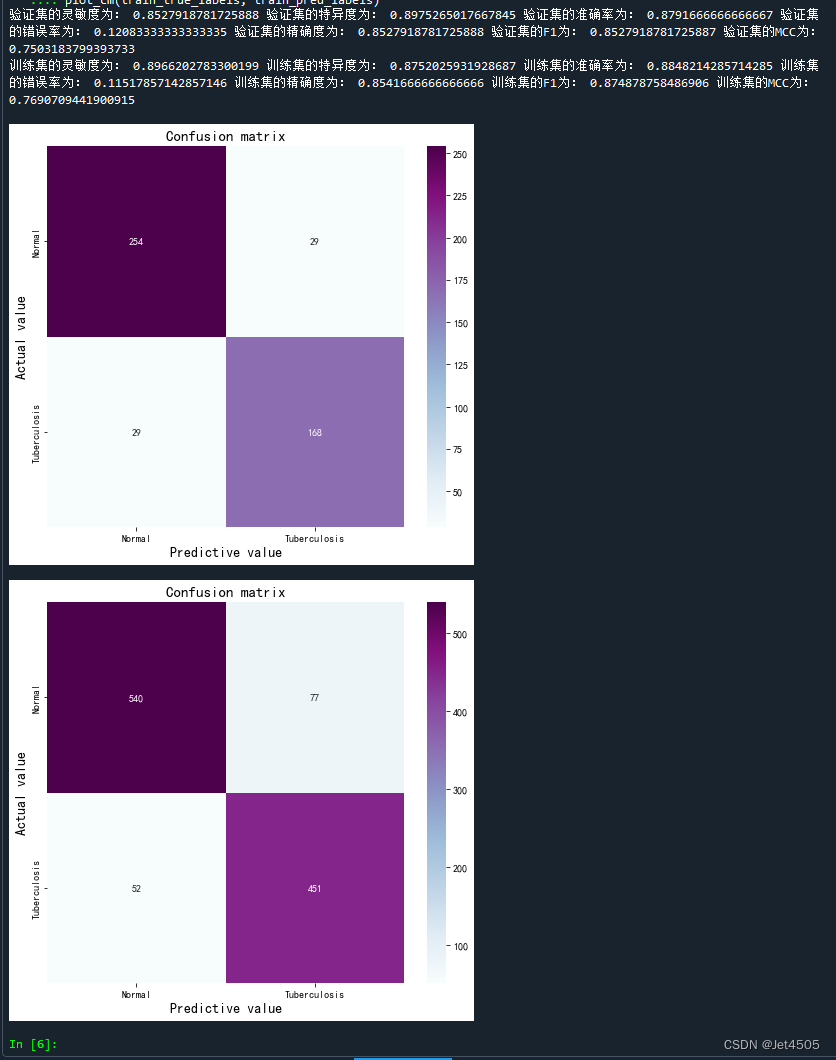

效果不错：

（g）AUC曲线绘制

from sklearn import metrics
import numpy as np
import matplotlib.pyplot as plt
from matplotlib.pyplot import imshow
from sklearn.metrics import classification_report, confusion_matrix
import seaborn as sns
import pandas as pd
import math

def plot_roc(name, labels, predictions, **kwargs):
    fp, tp, _ = metrics.roc_curve(labels, predictions)

    plt.plot(fp, tp, label=name, linewidth=2, **kwargs)
    plt.plot([0, 1], [0, 1], color='orange', linestyle='--')
    plt.xlabel('False positives rate')
    plt.ylabel('True positives rate')
    ax = plt.gca()
    ax.set_aspect('equal')


# 确保模型处于评估模式
model.eval()

train_ds = dataloaders['train']
val_ds = dataloaders['val']

val_pre_auc   = []
val_label_auc = []

for images, labels in val_ds:
    for image, label in zip(images, labels):
        img_array = image.unsqueeze(0).to(device)  # 在第0维增加一个维度并将图像转移到适当的设备上
        prediction_auc = model(img_array)  # 使用模型进行预测
        val_pre_auc.append(prediction_auc.detach().cpu().numpy()[:,1])
        val_label_auc.append(label.item())  # 使用Tensor.item()获取Tensor的值
auc_score_val = metrics.roc_auc_score(val_label_auc, val_pre_auc)


train_pre_auc   = []
train_label_auc = []

for images, labels in train_ds:
    for image, label in zip(images, labels):
        img_array_train = image.unsqueeze(0).to(device)
        prediction_auc = model(img_array_train)
        train_pre_auc.append(prediction_auc.detach().cpu().numpy()[:,1])  # 输出概率而不是标签！
        train_label_auc.append(label.item())
auc_score_train = metrics.roc_auc_score(train_label_auc, train_pre_auc)

plot_roc('validation AUC: {0:.4f}'.format(auc_score_val), val_label_auc , val_pre_auc , color="red", linestyle='--')
plot_roc('training AUC: {0:.4f}'.format(auc_score_train), train_label_auc, train_pre_auc, color="blue", linestyle='--')
plt.legend(loc='lower right')
#plt.savefig("roc.pdf", dpi=300,format="pdf")

print("训练集的AUC值为：",auc_score_train, "验证集的AUC值为：",auc_score_val)

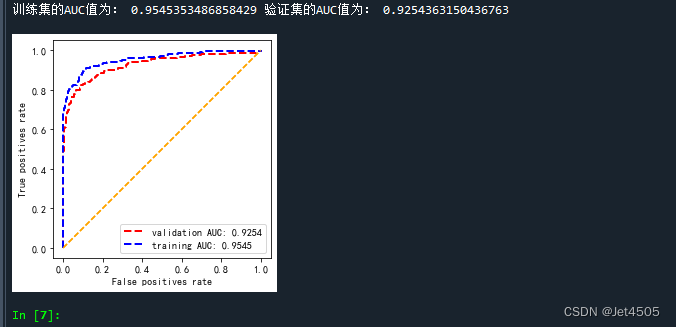

ROC曲线如下：

优秀的ROC曲线！

三、写在最后

最直观的感受就是运算量太大了，一次迭代大约要花3分钟，之前轻量级别的CNN网络也就十几秒；而且消耗的计算资源也很大，机子在跑数据的时候，其他啥都不能干。这是因为Transformer模型的自注意力机制计算复杂度较高，且ViT模型通常在大规模数据集上预训练。
