【手把手论文出图教程】：将Simulink中的实验数据绘成图导入word中并输出高清无失真的pdf文件

问题描述

我们在写论文时可能会遇到如下几个问题：
1.不知道如何将simulink中示波器显示的图像以论文的要求插入到word中
2.明明是自己画的矢量图插入到word中，但是最终导出成pdf文件的时候，所有的图片都变得非常模糊。
本帖将手把手地带领大家把Simulink中的实验数据绘成图，并按照论文的要求插入到word中，直到最后输出高清无失真的pdf文件。

具体步骤

step1：设置scope模块的显示背景

step2：将数据导出到matlab中的工作区

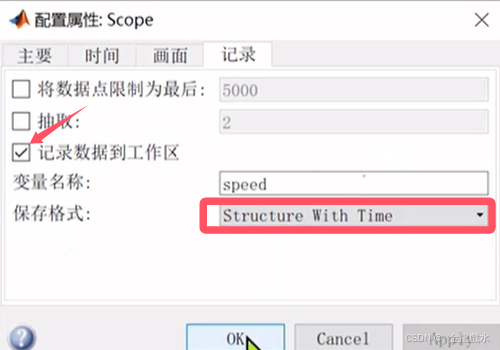

双击scope模块->配置属性->记录

step3：运行仿真

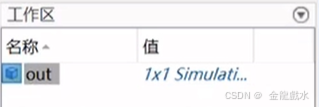

仿真结束后，工作区就会出现我们导出的实验数据

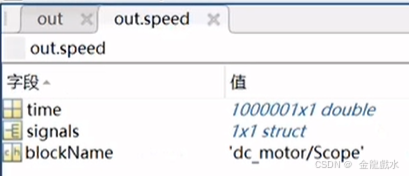

out中存储了我们导出的名为speed的变量，其中包含时间数据和信号数据

step4：新建脚本，运行以下代码把数据绘制成图

close all;%关闭开启的图窗

t = out.speed.time(:,1);%作为横坐标值
speed_value = out.speed.signals.values(:,1);%作为纵坐标值


figure;%"figure" 是一种用于创建和管理图形窗口的绘图对象。其主要作用是创建一个绘图区域，允许用户显示各种类型的图形，例如折线图、直方图和散点图。

p1 = plot(t
