单元测试和功能测试代码覆盖率实操详解

本文将从代码覆盖率的价值所在、软件单元测试代码覆盖率、功能测试代码覆盖率这三个方面进行展开。

什么是代码覆盖率
代码覆盖率就是运行测试之后，代码被覆盖到了多少，哪些代码跑了，哪些没有跑。根据运行测试手段不同，代码覆盖率分成了单元测试代码覆盖率、接口测试代码覆盖率和功能测试代码覆盖率。代码覆盖率最终的目的是找到那些没有被覆盖到的代码。

但是没有覆盖到的代码就一定有问题吗？不一定有问题，但要知道，一个完整的测试运行之后，有哪些代码没有跑到。这些代码有可能是有问题的，也有可能是没有问题的，有可能是冗余的，也有可能架构设计有问题，都有可能。我们不能说它是不好的代码，但至少是有问题的代码，这是我们做代码覆盖率的目的，而非去度量某一个质量指标。
做代码覆盖率比较容易犯的一个误区，会觉得代码覆盖率到达了80%就说明没有问题。就像做性能测试的时候，TPS上到了多少，CPU使用率到达了多少就一定怎样。我们经常说，抓一些数据的把手是一个很不好的习惯，仅仅是找一些指标让自己心里变得舒服而已。比如说指定CPU使用率到达75%就一定怎样了，拿着这根线去卡一切，这样很多事就变得简单了，但实际工作中并非如此简单。

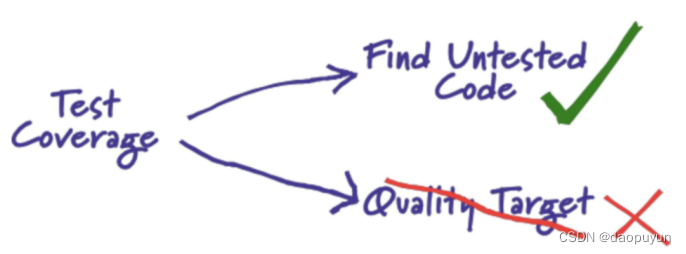

上面这张图的意思是发现没有被覆盖到的代码，而不是简单的做一些质量的标准。代码覆盖率可以帮助我们： 1、分析未覆盖部分的代码，从而反推前期测试设计是否充分，没有覆盖到的代码是否是测试设计的盲点，为什么没有考虑到？是需求/设计不够清晰，测试设计的理解有误，之后进行补充测试用例设计。 2、检测出程序中的废代码，可以逆向反推在代码设计中思维混乱点，提醒设计/开发人员理清代码逻辑关系，提升代码质量。 3、代码覆盖率高不能说明代码质量高，但是反过来看，代码覆盖率低，代码质量不会高到哪里去，可以作为测试自我审视的重要工具之一。

代码覆盖率统计指标

我们可以从多个维度去考虑代码的覆盖情况，我们先来看第一个纬度，语句的覆盖。

语句覆盖(StatementCoverage)
语句覆盖(StatementCoverage)又称行覆盖(LineCoverage)，度量被测代码中每个可执行语句是否被执行到了。这里说的是“可执行语句”，不包括头文件声明，代码注释，空行等。只统计能够执行的代码被执行了多少行。简单来说，就是这行代码只要被覆盖到了就是1，没有被覆盖到就是2。

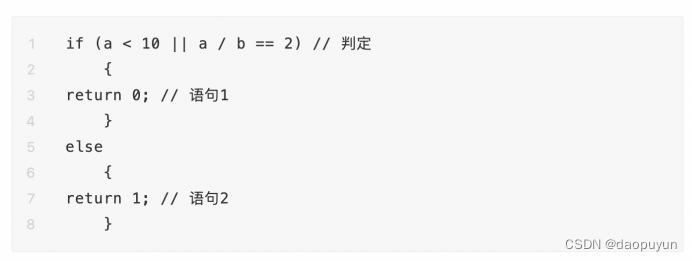

我们先来看上面这段代码，这里有价值的语句一共有3条语句：判断语句是一条，return 0是一条，return 1是一条。很多代码覆盖率会认定else不算，因为它就是一个关键字，实际上没有什么语句的价值。
如果每一行都执行到了，行覆盖率就是1，总共3行，3行都执行到了，行覆盖率就是100%。稍微有点代码常识的人看到这里就能看出问题了，如果这个if语句我确实执行到了，但是它明显地有判断条件。
如果第一个判断条件执行了，就能判断出这个语句的真假，后面的判断条件不执行了，继续往下走。这个语句确实叫执行了，true/ false 都没有完全覆盖到而已，所以我们说行覆盖是最弱的代码覆盖。
语句覆盖常常被人指责为“最弱的覆盖”，它只管覆盖代码中的执行语句，却不考虑各种分支的组合等等。
判定覆盖(DecisionCoverage)

除了行覆盖、语句覆盖之外，还有判定覆盖，后面我们有详细的例子。什么叫判定覆盖？判定覆盖也叫分支覆盖(BranchCoverage)，度量程序中每一个判定的分支是否都被测试到了。
这很好理解，比如我们刚才的例子里有一个if语句，行覆盖就是一行行往下走，判定覆盖是指有分支的语句，每一个语句是否都被走到了。我们再来一起看一下这个例子。

这个例子完整地有if有 else，所以行一旦覆盖成功了，三句都走完了，那么分支覆盖肯定也是百分之百走完，也是成功的，因为if走了，else也走了。
我们试想一下，如果把下面的else盖住的话，没有这个else，只有if，如果语句覆盖里面的if走到了，return走到了，行覆盖率是百分之百，但是else的条件并没有测到，这个时候只覆盖到了if为true的情况，没有覆盖到else分支，虽然else分支里面没有代码。
这个例子就说明判定覆盖和行覆盖还是有本质区别的。
条件覆盖(ConditionCoverage)
它度量判定中的每个子表达式结果true和false是否被测试到了。为了说明判定覆盖和条件覆盖的区别，我们来举一个例子，假如被测代码如下：
在刚才的例子里，如果if、else都走到了，那么分支覆盖肯定也是百分之百，但是条件覆盖不一定是百分之百。if整体为true，确实走到了，if整体为false，也就是else，确实也走到了，对于if判断语句来说，两个分支确实都走到了。
但这里面还有一个问题，if后面是有两个判定条件的，稍微有点代码常识的朋友都知道，不管什么语言，都有逻辑判断短路的问题。两个and判断，如果有一个and判断为false了，后面就不会判断了，所以那个就不走了，不管走不走，并没有覆盖到两个并列条件，两个子条件都为true或都为false的情况并没有走到。
整体的判断语句走到了，但是里面两个具体的分支判断条件分别的true、false没有走到。这个时候分支覆盖率是百分之百了，但是条件覆盖率并不是百分之百。
路径覆盖(PathCoverage)
它度量了是否函数的每一个分支都被执行了。有多个分支嵌套时，需要对多个分支进行排列组合。因为现在只有一个if条件，所以不好看路径。举个例子，比如两个判定条件，两个if，只覆盖了第一个if判定条件的true和false以及第二个判定条件的true和false，但是两个并没有分别来走。
比如第一个是true，第二个是false，或者第一个是false，第二个是true的这种交叉情况。也就是没有把包含所有的if、else条件的整体当成一个完整的路径去处理，这个路径就有多种组合了。这就是路径覆盖。
下面再通过一个小例子去详细解说一下。

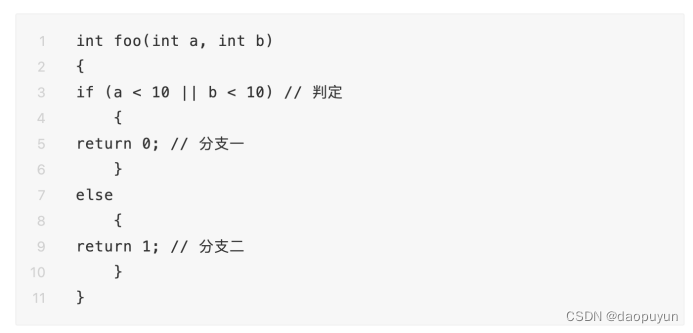

上面是一个java的语句，一个foo函数，有a、b两个整型，一个if条件，if条件里面有两个小的条件。接下来有一个else分支语句，最后有一个return语句。有一组判断，两个分支，三个语句（不算定义的话）。
TestCaes1: a=5，  b＝任意数字
当a=5的时候，a<10这个条件成立，对于逻辑或来说，前面的条件为真，后面的条件就不用判断了，必然是为真的。所以我给出的第一组测试用例，当a=5，  b＝任意数字时，它都会走到分支一，我们再给一个值。
TestCaes2: a = 15，b =  15
当a=15时，a<10不成立，进而去判断第二个条件，当b=15，b<10也不成立的时候，会走到else这里，这样也覆盖了分支二。
语句覆盖100%，分支覆盖也是100%，但是里面小条件的true和false并没有很完整地被覆盖。a<10为true、为false和b<10为true、为false的情况没有分别覆盖，因为逻辑短路的原因，所以你不能让它短路。
 完全的条件覆盖：
TestCase1: a = 5，b = 任意数字  ture X

TestCase2: a = 15， b = 5            false, true

 TestCase2: a = 15， b = 15          false, false
第一条，先让a=5，b=任意数字，这个时候a<10这个条件为true的情况已经被覆盖。接下来通过a = 15， b = 5和a = 15， b = 15  这两组数据，让a<10这个条件为false时，b<10这个条件的true和false，都覆盖到了。
在这个逻辑或的条件中，每个分支的true和false都覆盖到了，这个时候才完成了我们所说的条件覆盖。

下面我们再一起来看一个例子。

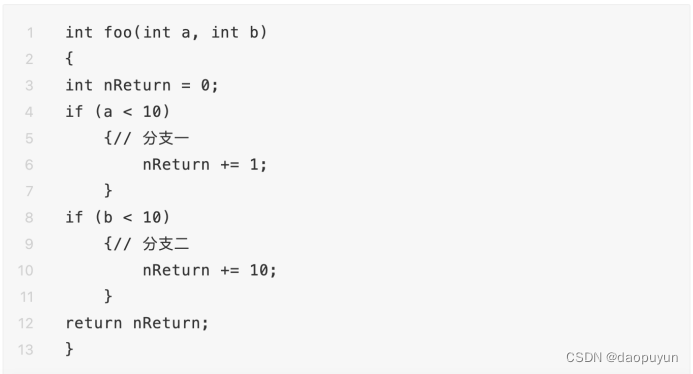

 对于这样两个并列的if条件来说，怎么来写语句测试用例以做到语句覆盖率100%、判定覆盖率100%、条件覆盖率100%、路径覆盖率100%。
TestCase a = 5, b = 5   nReturn = 11

语句覆盖率100％
TestCase1 a = 5,  b = 5    nReturn = 11

TestCase2 a = 15, b = 15   nReturn = 0

判定覆盖率100％    条件覆盖率100％
TestCase1 a = 5,    b = 5     nReturn = 0

TestCase2 a = 15,   b = 5     nReturn = 1

TestCase3 a = 5,    b = 15    nReturn = 10

TestCase4 a = 15,   b = 15    nReturn = 11

路径覆盖率100％

从这里可以看出，如果想达到路径覆盖率100%的话，测试用例一定是比前三种要多的。所以我们最终得出的结论是：路径覆盖率 > 判定（分支）覆盖 > 语句覆盖。
下面的内容就进入到我们本次分享的重点，代码覆盖率的工具。

Jacoco工具演示

大家去它的官网就可以下载源码包，把下载的Jacoco源码包进行解压，我们会进入到一个叫做doc的一个文件夹。这个文件夹里有一个example文件夹。
进去之后，有一个build文件夹。这是一个项目，是官方给我们举的一个例子。这个例子是很简单的几个java代码文件，然后给你写了一段单元测试，让你通过运行单元测试的方式去运行这个项目。
比如说你的项目里有两个文件，一个是src文件，还有一个文件是测试用例，我们称之为test文件。这个src需要先编译成.class，然后进行打包编译。由java文件编译成一个.class文件，再编译成可执行的文件去执行。
假如说我们的项目是Maven执行起来的，我们的项目执行起来之后，我们运行单元测试的脚本，运行单元测试的脚本就肯定会访问到业务代码，这个时候jacoco在同步统计。因为这个项目里面集成了Jacoco，统计后会生成一个中间文件，然后最后讲这个中间文件生成报告。
项目打包编译完成了，单元测试也运行完成了，单元测试运行到底测到了哪些代码也被统计出来了，在项目指定的一个路径里面。接下来我们就一起演示一下。
（本文整理自优品软件培育计划公益直播活动，以下内容为工具演示部分，私信获取回放链接，获得更直观的学习效果）

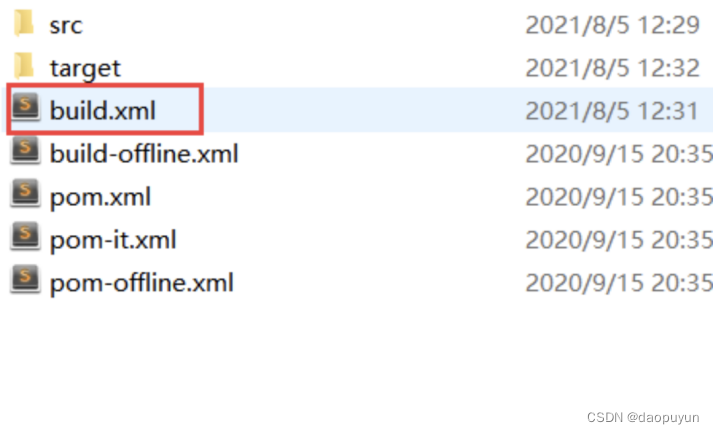

我们可以看到这个build文件夹里有好几个文件，我们都知道build.xml是Ant的构建文件，pom.xml是Maven的构建文件，我们先来跑Ant的构建文件。

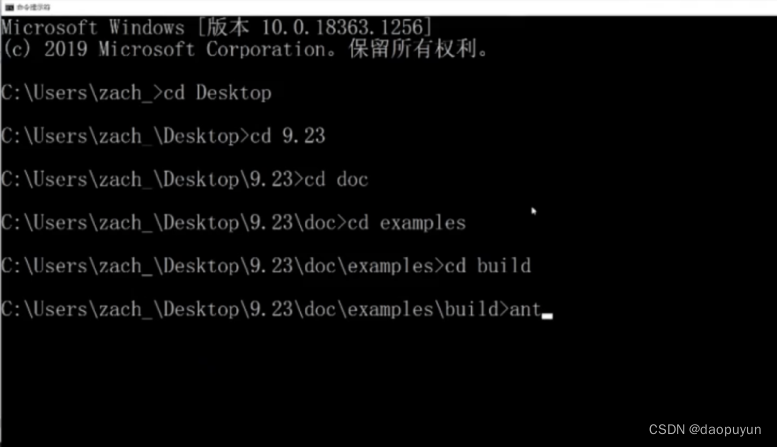

打开一个cmd的窗口命令，进入到这个项目里。执行Ant，我们就不执行Ant build了，大家都知道，我们在执行Ant的时候，它会去找当前路径下的build.xml的文件。

 这个build.xml文件里写的是对整个Java工程进行代码的编译，代码的打包执行，统计代码覆盖率，并且出局一个Jacoco的报告。它都写在这里面了，你自己也可以把你的项目里面也加上Jacoco的代码统计，学着官方的build文件自己写一个，完全是可以运行的，我们跑一下试一试。

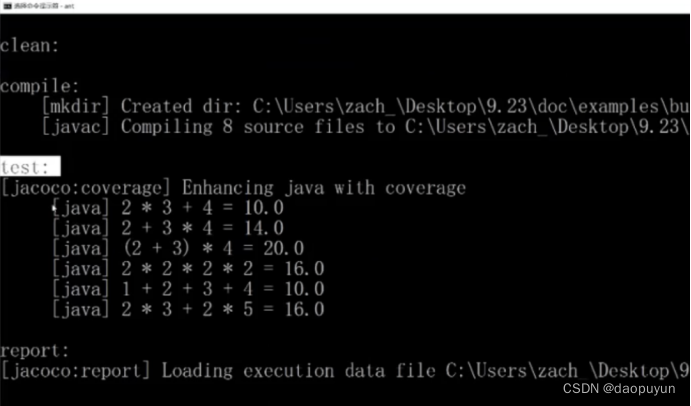

我们可以看到，先进行了clean，又进行了compile编译，又进行了单元测试，里面是它打印出的一些逻辑，很简单的一些单元测试的用例，一些加减乘除的计算，然后根据jacoco的执行文件出报告。
最后我们看到build也成功了，报告也出来了，接下来咱们一起看看报告。

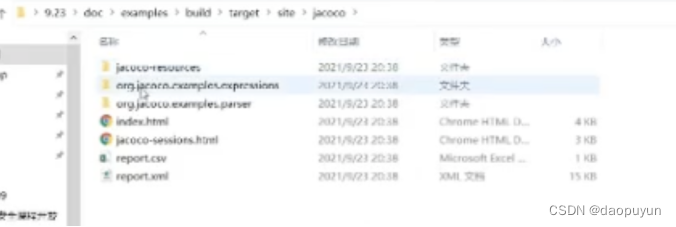

这个报告是官方写死的一个报告，但是你可以自己去配置文件中修改。我们可以看到在咱们的构建文件中生成了一个叫target的文件夹，在set里面有一个叫jacoco的报告，里面有html的报告，也有xml的报告。

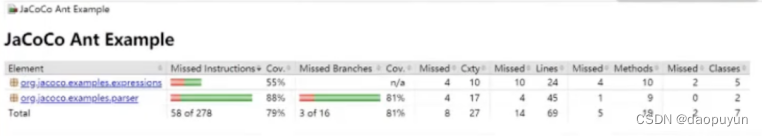

我们打开index这个报告来看一下，里面有两个包。它里面有行覆盖，分支覆盖，语句覆盖等不同覆盖的维度，绿色的表示被覆盖了，红色的表示没有被覆盖。

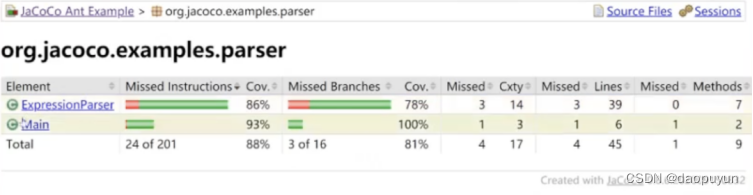

我们点开其中一个，这里面有两个类，展示的是每个类的覆盖情况。

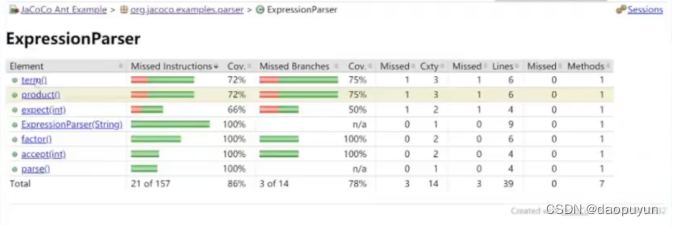

里面有几种方法，这里面是每个方法的覆盖情况，如果你觉得还不够，我们可以再把方法点开。

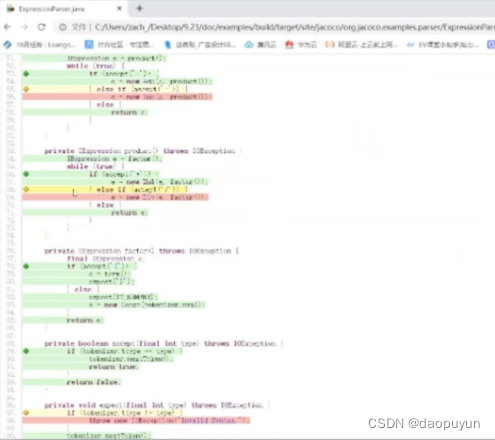

点开之后我们可以看到里面就到具体的代码的覆盖的情况了。
以上就是Jacoco的一个基本的流：运行、编译、执行单元测试、统计、出报告。

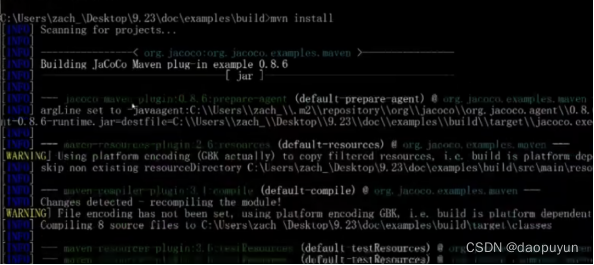

我们再演示一下如果运行pom.xml的情况，很多朋友现在公司里已经都不用Ant了，用的是Maven，下面我们一起看看用Maven的情况。

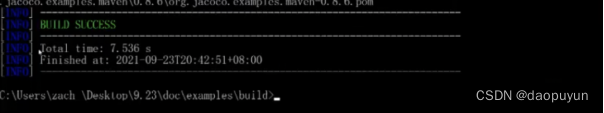

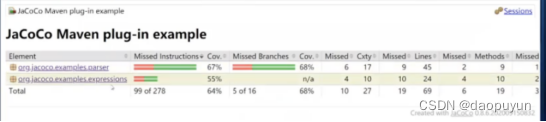

最后我们可以看到总共用了7秒多的时间，出的报告还在刚才上面说的那个文件夹，因为它们俩写的路径是一样的。我们可以看到结果界面也都是一样的。
这就是我们所说的单元测试的覆盖率。很多测试的朋友可能会不太关心，因为很多时候这个测试脚本是开发做的。一般的单元测试，咱们的测试人员可能不会去编写测试用例，但是我们可以帮助开发去辅助执行。

 代码覆盖率在DevOps中的应用
单元测试不可能一直本地化执行，要找一个Jekenis，把代码传到gitte、github、gitlab等代码仓库中。在Jenkins上配一个任务，把代码拉取下来之后，进行打包、编译、出覆盖率报告，出完了覆盖率报告之后，推送到Jenkins前段去进行展示。
这个对于开发人员来说可能都比较熟悉了，咱们测试人员接触的可能少一些，但是我们要知道这个原理。总体来说就是把代码放到Jenkins上去，拉取之后先运行，编译，执行单元测试，统计代码覆盖率，然后代码覆盖率到达一个值之后，才允许你进行下一步的构建，这也是现在很多流水线上都做的一个操作。

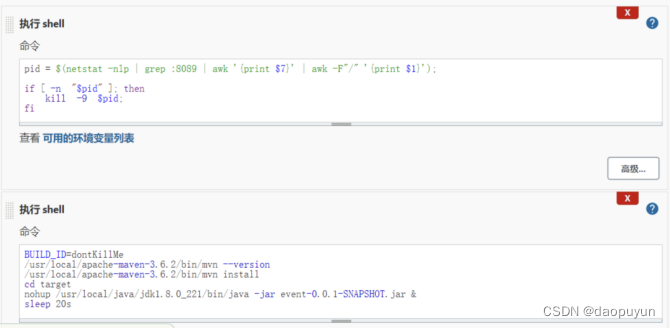

下面是两个很简单的例子，拉取代码，执行shell文件，执行之后出报告，出报告之后把这个代码跑起来，在服务的架设上把代码的覆盖率推送给前端去展示。

 前面说了单元测试的覆盖情况，我们现在说一下功能测试的覆盖情况。这里说的功能测试其实也包含接口测试。回到一开始我们提到的内容，运行测试的方式不同，覆盖率关心的东西也不同。
刚才说的是运行单元测试用例，所以我们关心的是单元测试的覆盖率。现在我们说的是接口测试，运行的是接口测试的测试用例，统计的也是覆盖率，我们叫接口测试测到的代码覆盖率情况。
但实际上统计的都是代码。如果再进一步，测的是功能，在页面上点点点，那我们最终统计的是功能测试的代码覆盖率情况。最终的落脚点还是统计代码，只不过测试手段不一样。不管是接口还是功能，其实都一样。
有很多朋友会问，接口测试代码覆盖率是什么意思？接口测试代码覆盖率也是代码覆盖率，只不过你运行测试用例的手段是运行接口测试用例，所以没有区别。
操作流程：gitte拉取---> maven编译、打包--->启动event.jar并添加jacoco-agent监听 --->关联接口自动化项目开始执行--->向event项目发送dump指令--->生成jacoco覆盖率报告

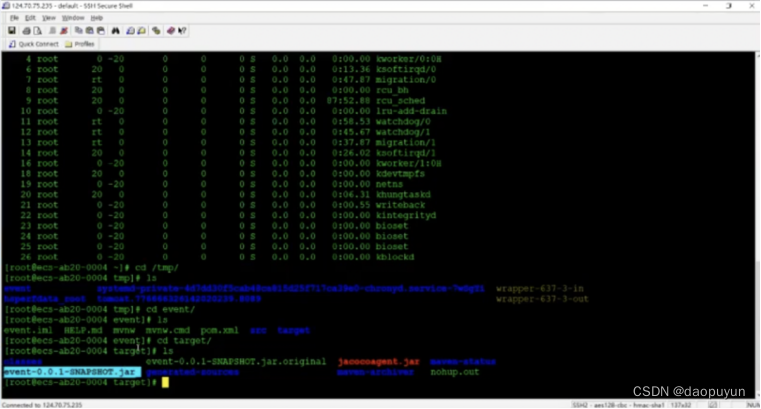

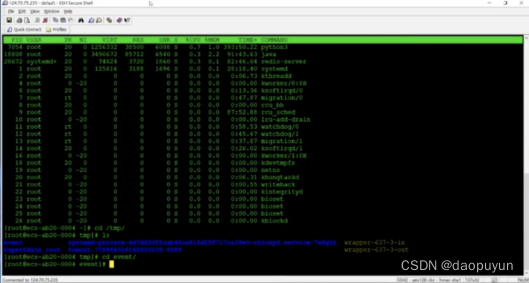

下面我们来演示一下。我现在找了一台Linux主机，在这个主机上提前放好了一个项目。

这个项目是我以前写的一个做性能测试和持续集成时候的项目。这个项目是一个纯接口的一个项目，没有页面。执行Maven命令的时候，会把它打包成一个jar包，先把这个jar包运行起来。

一运行这个jar包就相当于这个Java的服务也就起来了，但是在运行这个服务的同时，把Jacoco也执行起来，换句话说就是启动这个服务的同时，让它不停地监听、监控代码的覆盖统计的情况。

是怎么监控的呢？一个是对程序里的java配置进行一些小的变更，其实不用污染代码，需要加一个jar包就可以，加一些依赖。加好之后，启动项目的时候要加一个额外的辅助命令：
nohup java-javaagent:jacocoagent.jar=includes=*,output=tcpserver,address=192.168.0.188,port=12345 -jar event-0.0.1-SNAPSHOT.jar &
这个jacocoagent.jar的包去哪下呢？刚才咱们展示的官方的那个包里就有这个jar包。这个jar包放在服务器上，启动项目的同时，连同这个jar包一起启动。
并且对外指定一个协议类型是tcp协议，地址是服务器的内网的地址，端口号随便写一个，比如说示例这里写的是12345，Jacoco的官方也是推荐使用12345，它的示例里面也是这样写的。

也就是说我在启动原始的服务的同时，启动一个server，这个server是用来出代码覆盖率报告的，也就是说我们同时启动了两个服务，一个是我的服务本身，还有一个是代码覆盖率统计的服务，这个服务依然在本地，端口号是12345。

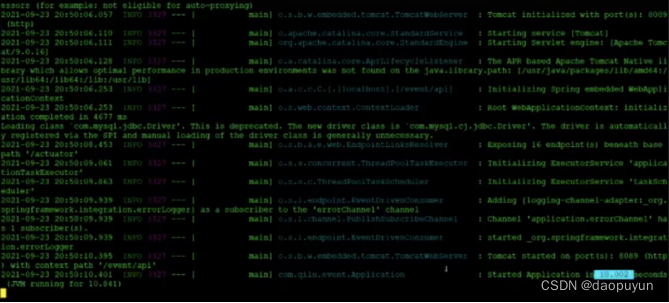

放在服务器之后，我们可以看到大概花费了10秒钟的时间把它起来了。起来之后，去访问一个接口，然后看一下代码覆盖率到底覆盖了哪些代码。

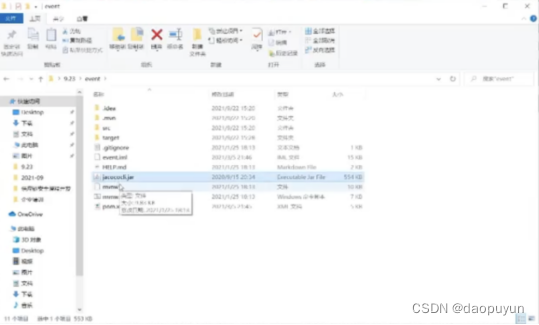

然后我们在这个项目的本地，找到jacococli.jar，我们用这个包来出覆盖率的报告。刚才的服务起来了，并且开了一个端口号，用于出覆盖率，现在就应该访问刚才那个地址和12345端口，把刚才报告统计的信息输出出来。

dump结果文件：
现在执行第二个命令：java -jar jacococli.jar dump --address localhost --port 12345 --destfile ./jacoco-demo.exec
注意我们不是在一台电脑上执行的，这个是在本地执行的，填的是刚才那台服务器的外网地址，12345端口。出一个覆盖率的报告，这个文件就放在当前的路径下就可以。
它的含义是，访问远端的服务端口，出具这一段时间（从代码起来到目前为止）的代码覆盖的情况。 生成报告：java -jar jacococli.jar report ./jacoco-demo.exec --classfiles ./target/classes --html ./report
有了这个路径了，接着要出一个覆盖率的报告了，还在这个路径下，通过刚才那个文件生成了一个报告，把报告保存在当前路径下一个叫report的文件夹里，这叫远端出报告。

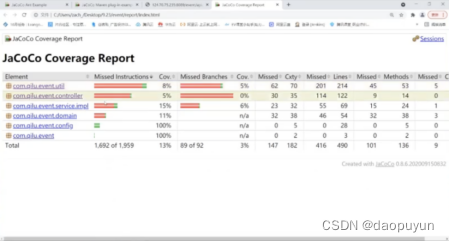

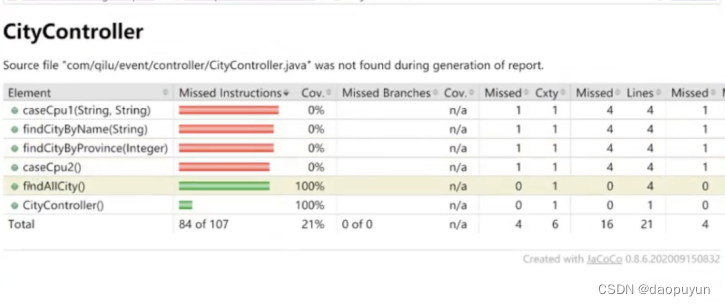

我们一起看一下这个报告，先来看一下controller控制器里面的东西。
可以看到有这么多的接口，其中有一个接口叫 findAllCity，这个接口被测到了，所以这个接口是百分之百。其他的接口都没有被测到，那我们现在再测一个，findCityByName。
再访问这个接口的地址，重复刚才的动作，再出一个报告，看看是否有变化，可以看到报告已经跟上面的不一样了。

也就是说，只要我们不停地去测，就可以看到在测接口的过程中代码覆盖率的情况了。
很多朋友可能会问了，如果要是测功能测试，页面测试呢？
现在测的是接口，假设现在有一个页面，我们在页面上点点点，出来一个报告，报告里同样会展示哪里被测到了，哪里没有被测到，测试过多少代码都可以被看到。
问题又来了，有时候开发测试团队并没有遵循那么标准的流程，经常先上一版，都改完后再上一版。这就是我们经常所说的全量覆盖率对于日常迭代，尤其是敏捷开发模型下其实是没有什么价值的。
张三可能在下午4点的时候测了一版，他的覆盖率是80%，李四是一个开发，就改了一点代码，张三没有必要把所有代码都测一遍，他只测李四的修改就可以了，这个时候他的代码覆盖率可能从第一个全量版本的80%一下子跌到下一个版本可能只有10%。
所以说我们在很多实际情况下要统计增量代码的覆盖情况，这个就需要我们自己来写脚本，来做代码库的diff，来对比两个代码库diff的不同点，来看是否被统计，我们要二次渲染、修改这个报告。
以上就是我们今天分享的所有内容了，给大家展示了什么是代码覆盖率，代码覆盖率的价值是什么，怎么做单元测试代码覆盖率的集成，以及怎么做功能测试代码覆盖率的简单演示。
