【P47】TDA1543解码DIY Part1：开发测试模块

前言

去年凑单买了两片上古 TDA1543，不带A的版本，搁置了很久都没有做电路。对于新手来说，TDA1543 很便宜，而且是 DIP-8 插件封装，DIY 非常简单，如果是初次做解码器 DIY，非常建议从它开始入手。涉及这个芯片的内容这是第一篇文章，后续会持续跟进，看完第一篇手痒的小伙伴可以不着急自己做，因为我已经制作了这一版的测试 PCB，可以到闲鱼上找。

芯片资料

先祭出 TDA1543 的基本资料：

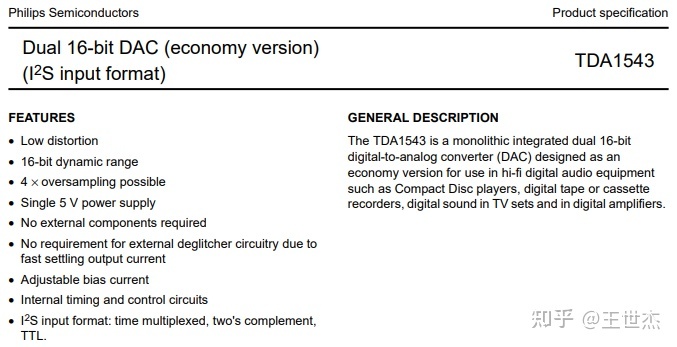

Philips-TDA1543.pdf (semiee.com) 数据表

基本总结一下特性：

1. 单电源 3V~8V供电；
2. I2S 最高 16bit/192kHz 输入，输入只包含 BCK、WS 和 DATA，没有系统时钟，不需要；
3. 单端电流输出，输出电流比较小；
4. 自带 Vref 参考电压，但是不能用，噪声很大。

TDA1543 在二十年前的 CD 机中应用的比较多，所以很多人也是冲着它的 CD 味儿来 DIY 的，十五年前 DIY 的人比较多，多数用来设计 NOS 非过采样解码，由于输出电流与现在主流的解码芯片比较小的可怜，还有一些人用多片并联的方案设计 DDDAC，而我自己做完这一版试听的结果——从听感的角度，单片足以！我还见过有人用两片 1543，每一片只使用一个声道，为了空间分离，实际上只用一片的时候分离度也相当可以了，因此我的这个系列中，不会涉及到冗余设计，一切都按照最简单易行的方式进行，但是测试板为了尽可能测试各种情况，冗余设计是不可避免的。

文章末尾会放上我看到的诸多参考资料链接，有兴趣的小伙伴自带翻译器阅读。

电路解析

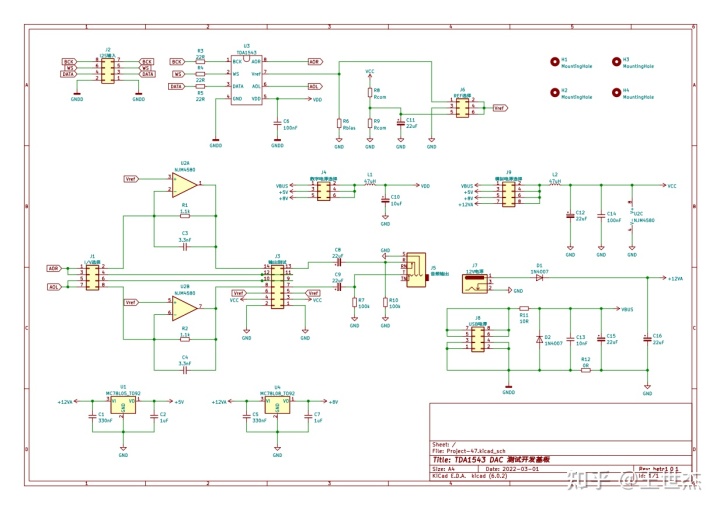

TDA1543 解码器完整测试电路

完整电路由于是测试开发用，保留了一些选择项，经过测试，某些部分在实用阶段是要去掉的，下面每个部分都会降到。

（一）供电部分
