AC-DC中启动冲击电流

启动冲击电流表征电源接通电源瞬间，如果电源电压为最大输入电压的最高电压瞬值（90度或270度相位），电源承受的电流冲击情况。

一、测试方法

启动冲击电流要求测试两种，一种为模拟冲击。设置交流电源开机相位为90度，负载为满载。接通交流电源截取冲击瞬间的电压及电流波形及记录数据。计算I2T参数。

另一种为人工冲击，保持交流电源处于开启状态，电源负载满载。人工控制后端开关，记录电流达到最大值时冲击瞬间的电压及电流波形及记录数据。计算I2T参数。

其中START和END表示冲击开始及结束时刻；表示t时刻的电流值；表示示波器捕获相邻数据的时间间隔。

I2T小于保险丝及整流桥的I2T额定值的20%。

二、指标要求

两种冲击情况下，测试结果要求冲击电流峰值（小于）整流桥8/20us波形峰值电流限制值，I2T参数不应大于保险丝及整流桥限制的I2T参数的20%。

测试电压：上限电压。

三、相关标准的规定

目前只在GB/T16821-2007《通信用电源设备通用试验方法》中的5.6.2一节看到启动冲击电流相关内容，如下

解读如下：

1、 未规定如何开机，以及开机AC电压的启动相位；

2、 规定了测试次数为5次，时间间隔1min以上；

3、 规定了EMI电路（主要是X电容）所产生的us级别冲击电流不考虑

四、行业情况

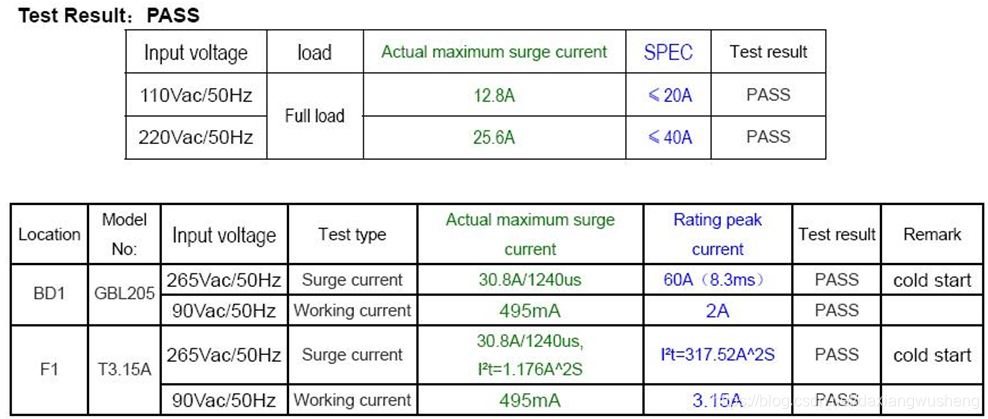

如新星电源，12VDC2.0A的Open Frame规格书规定启动冲击电流≤20A@110V；≤40A@220V，冷机满载；器件应力测试报告中，测试265V启动时I2T并未超过保险丝、整流桥堆的I2T额定值（桥堆的I2T判定较模糊）。工程师介绍测试手法是AC source模拟冲击，90°相位角；

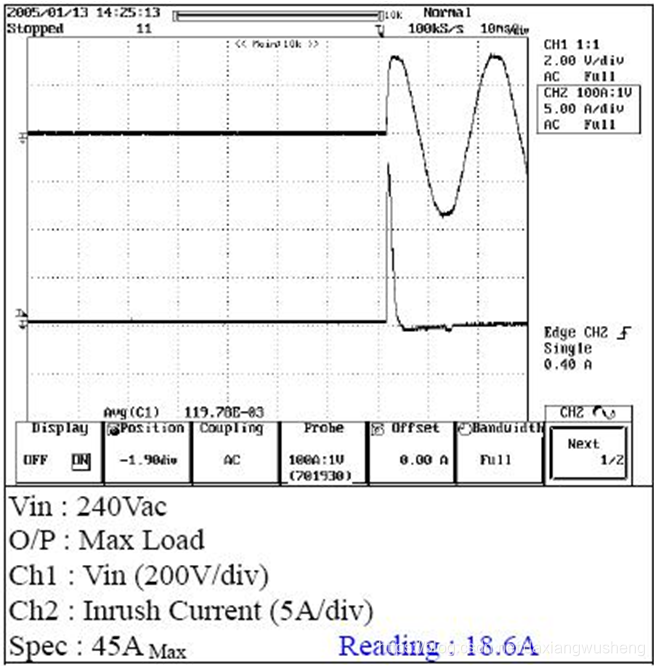

如台达电源，12VDC2.5A的Open Frame规格书规定冲击电流≤45A@240V，实际测试是90°相位角启动，但冲波形图上看，90°启动的斜率有点小；未看到有I2T相关的介绍和测试；

如航嘉，3.3VDC4.5A的OpenFrame的测试报告显示，在265V输入时测试I2T，需满足保险丝的需求；但未考虑整流桥；工程师介绍是90°相位角启动。
