介绍

在一些工业开发的软件中，需要对一些硬件或者算法进行参数的设置，但是QT官方给出的QtTreeProperty控件，在一些程度上，不足以满足我们的需求，比如说，单独的按钮，以及一些选择文件夹和文件路径等。在次基础上，利用QT5.14.2的QTableView控件来制作一款参数设置控件。界面效果如下：

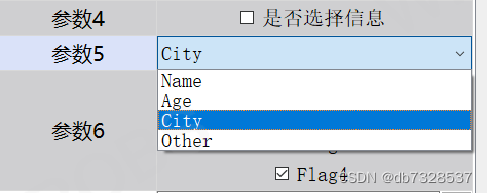

在这里插入图片描述
说明：
参数1 代表 int型整数
参数2 代表 double型参数
参数3 代表 QString型参数
参数4 代表 true or false参数
参数5 代表 下拉框型参数
参数6 代表 枚举型参数
参数7 代表 QPoint型参数
参数8 代表 矩形参数(row1, col1, row2, col2)
参数9 代表 旋转矩形参数(row,col,phi,length1,length2)
参数10 代表 QSize型参数
参数11 代表 QPushButton型
参数12 代表 QColor型参数
参数13 代表 QFont型参数
参数14 代表 选择文件路径
参数15 代表 选择文件及路径

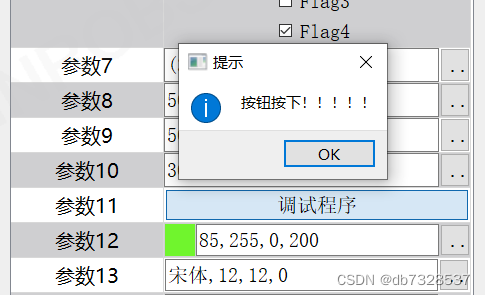

在这里插入图片描述
在这里插入图片描述

使用方法

1.在你自己的工程中定义一个参数的结构体

struct STBaseParam                  //算法输入的基本参数
{
	STBaseParam()
	{
		nParamClassify = 1;
		sParamName = "";
		sParamLabel = "";
		sParamTip = "";
		nParamType = 0;
		sParamDefault = "";
		sParamValueRange = "";
		sParamValue = "";
		sParamRemark = "";
	}

	~STBaseParam()
	{
		nParamClassify = 1;
		sParamName = "";
		sParamLabel = "";
		sParamTip = "";
		nParamType = 0;
		sParamDefault = "";
		sParamValueRange = "";
		sParamValue = "";
		sParamRemark = "";
	}

	STBaseParam& operator=(STBaseParam& pInfo)
	{
		this->nParamClassify = pInfo.nParamClassify;
		this->sParamName = pInfo.sParamName;
		this->sParamLabel = pInfo.sParamLabel;
		this->sParamTip = pInfo.sParamTip;
		this->nParamType = pInfo.nParamType;
		this->sParamDefault = pInfo.sParamDefault;
		this->sParamValueRange = pInfo.sParamValueRange;
		this->sParamValue = pInfo.sParamValue;
		this->sParamRemark = pInfo.sParamRemark;

		return (*this);
	}

	friend QDataStream& operator << (QDataStream& output, const STBaseParam& Obj)
	{
		output << Obj.nParamClassify;
		if (Obj.sParamName == "") output << QString("NULL");
		else output << Obj.sParamName;
		if (Obj.sParamLabel == "") output << QString("NULL");
		else output << Obj.sParamLabel;
		if (Obj.sParamTip == "") output << QString("NULL");
		else output << Obj.sParamTip;
		output << Obj.nParamType;
		if (Obj.sParamDefault == "") output << QString("NULL");
		else output << Obj.sParamDefault;
		if (Obj.sParamValueRange == "") output << QString("NULL");
		else output << Obj.sParamValueRange;
		if (Obj.sParamValue == "") output << QString("NULL");
		else output << Obj.sParamValue;
		if (Obj.sParamRemark == "") output << QString("NULL");
		else output << Obj.sParamRemark;


		return output;
	}

	friend QDataStream& operator >> (QDataStream& input, STBaseParam& Obj)
	{
		input >> Obj.nParamClassify;
		input >> Obj.sParamName;
		if (Obj.sParamName == "NULL") Obj.sParamName = "";
		input >> Obj.sParamLabel;
		if (Obj.sParamLabel == "NULL") Obj.sParamLabel = "";
		input >> Obj.sParamTip;
		if (Obj.sParamTip == "NULL") Obj.sParamTip = "";
		input >> Obj.nParamType;
		input >> Obj.sParamDefault;
		if (Obj.sParamDefault == "NULL") Obj.sParamDefault = "";
		input >> Obj.sParamValueRange;
		if (Obj.sParamValueRange == "NULL") Obj.sParamValueRange = "";
		input >> Obj.sParamValue;
		if (Obj.sParamValue == "NULL") Obj.sParamValue = "";
		input >> Obj.sParamRemark;
		if (Obj.sParamRemark == "NULL") Obj.sParamRemark = "";


		return input;
	}

	int        nParamClassify;    //参数类别(1=过程参数；2=结果参数；3=调试参数)
	QString    sParamName;        //参数名字
	QString    sParamLabel;       //参数在界面显示的中文名字
	QString    sParamTip;         //参数在界面的提示的说明文本

	//参数类型(0=int；1=double；2=QString；3=bool；4=combobox;
	//5 = flag；6 = point(x, y)；7 = 矩形(row1, col1, row2, col2)；
	//8 = 旋转矩形(row, col, phi, lenth1, length2)；9 = size(width, height)；
	//10 = 按钮；11 = 颜色选择对话框color(r, g, b, a); 12 = 字体选择对话框font   13 = 选择文件对话框   14 = 选择文件夹对话框)
	int        nParamType;
	QString    sParamDefault;     //参数默认值
	QString    sParamValueRange;  //参数的取值范围(0%%255%%1：最小值为0；最大值为255；每次增加1)
	QString    sParamValue;       //参数值
	QString    sParamRemark;      //参数的备注
};

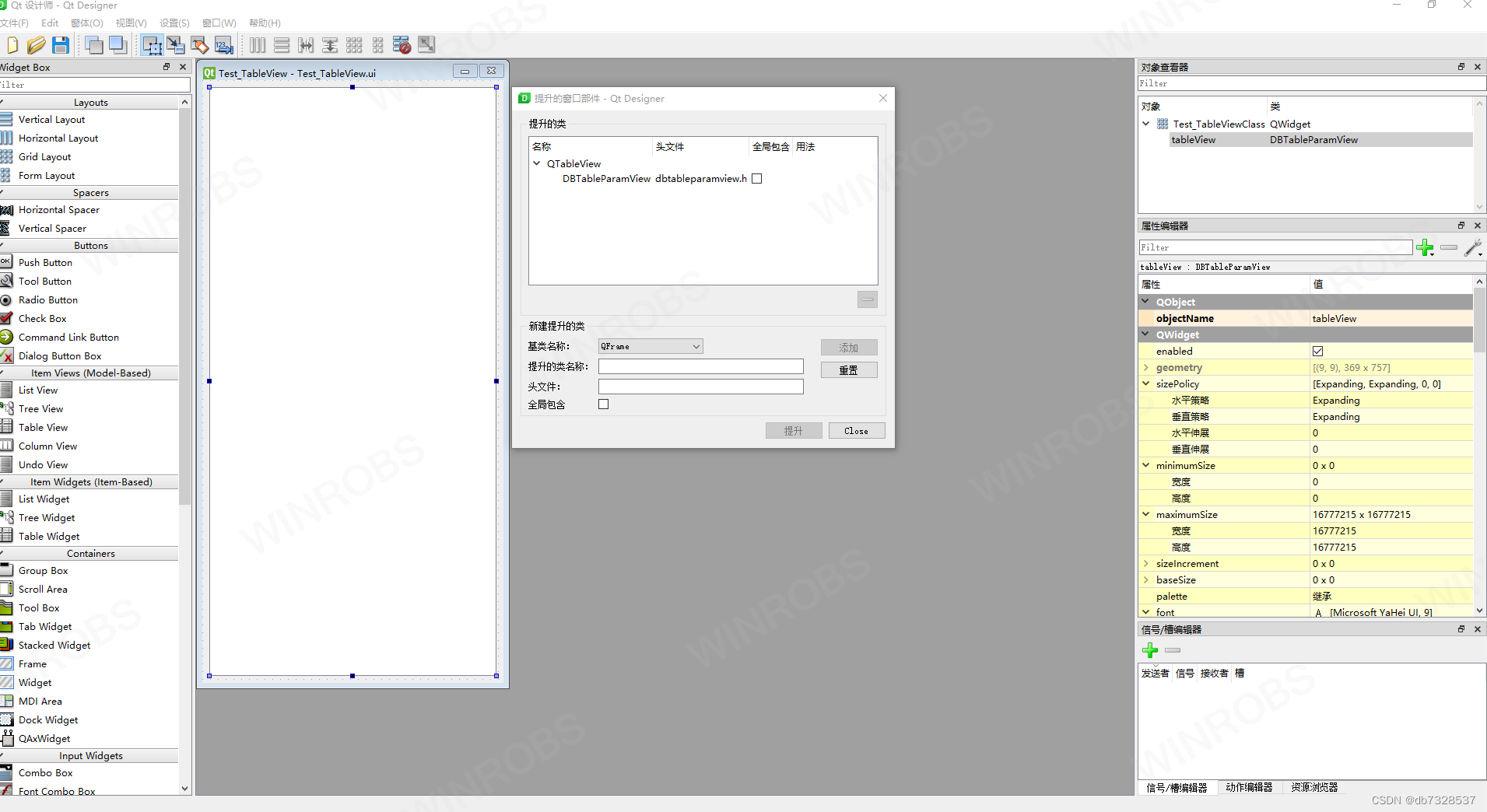

2.在你自己工程的界面中拖入一个QTableView控件，将其提升为DBTableParamView.h

在这里插入图片描述

3.Test_TableView.h

#pragma once

#include <QtWidgets/QWidget>
#include "ui_Test_TableView.h"

#include "DBHeader.h"



#pragma execution_character_set("utf-8")
class Test_TableView : public QWidget
{
    Q_OBJECT

public:
    Test_TableView(QWidget *parent = Q_NULLPTR);
    ~Test_TableView();

protected:
    void closeEvent(QCloseEvent* event);

private:
    void InitWidget();
    void InitConnection();


private:
    void ParamValueChanged(QString sParamName, QString sParamValue);


private:
	QVector<STBaseParam*> Vect_BaseParam;

private:
    Ui::Test_TableViewClass ui;
};

Test_TableView.cpp

#include "Test_TableView.h"
#include <QDebug>
#include <QMessageBox>

Test_TableView::Test_TableView(QWidget *parent)
    : QWidget(parent)
{
    ui.setupUi(this);

    InitWidget();
    InitConnection();
}

Test_TableView::~Test_TableView()
{

}

void Test_TableView::closeEvent(QCloseEvent* event)
{
	//exit(0);
}

void Test_TableView::InitWidget()
{
    //int型SpinBox控件
    STBaseParam* pBase1 = new STBaseParam;
    pBase1->nParamClassify = 1;
    pBase1->nParamType = 0;
    pBase1->sParamName = "Param1";
    pBase1->sParamLabel = "参数1";
    pBase1->sParamTip = "这是参数1";
    pBase1->sParamDefault = "12";
    pBase1->sParamValueRange = "1%%100%1";
    pBase1->sParamValue = "15";
    pBase1->sParamRemark = "最小值是1，最大值是100，默认值是12";
    Vect_BaseParam.push_back(pBase1);

    //double型SpinBox控件
	STBaseParam* pBase2 = new STBaseParam;
	pBase2->nParamClassify = 1;
	pBase2->nParamType = 1;
	pBase2->sParamName = "Param2";
	pBase2->sParamLabel = "参数2";
	pBase2->sParamTip = "这是参数2";
	pBase2->sParamDefault = "2.5";
	pBase2->sParamValueRange = "1%%100%%0.5";
	pBase2->sParamValue = "15.6";
	pBase2->sParamRemark = "最小值是1，最大值是100，默认值是2.5";
	Vect_BaseParam.push_back(pBase2);

    //TextEdit型控件
	STBaseParam* pBase3 = new STBaseParam;
	pBase3->nParamClassify = 1;
	pBase3->nParamType = 2;
	pBase3->sParamName = "Param3";
	pBase3->sParamLabel = "参数3";
	pBase3->sParamTip = "这是参数3";
	pBase3->sParamDefault = "dongbin";
	pBase3->sParamValueRange = "";
	pBase3->sParamValue = "dongbin123";
	pBase3->sParamRemark = "请输入名字,默认值是dongbin";
	Vect_BaseParam.push_back(pBase3);

	//CheckBox型控件
	STBaseParam* pBase4 = new STBaseParam;
	pBase4->nParamClassify = 1;
	pBase4->nParamType = 3;
	pBase4->sParamName = "Param4";
	pBase4->sParamLabel = "参数4";
	pBase4->sParamTip = "这是参数4";
	pBase4->sParamDefault = "1";
	pBase4->sParamValueRange = "是否选择信息";
	pBase4->sParamValue = "0";
	pBase4->sParamRemark = "=true 运行  =false 不运行  默认值:true";
	Vect_BaseParam.push_back(pBase4);

	//ComboBox型控件
	STBaseParam* pBase5 = new STBaseParam;
	pBase5->nParamClassify = 1;
	pBase5->nParamType = 4;
	pBase5->sParamName = "Param5";
	pBase5->sParamLabel = "参数5";
	pBase5->sParamTip = "这是参数5";
	pBase5->sParamDefault = "Name";
	pBase5->sParamValueRange = "Name,Age,City,Other";
	pBase5->sParamValue = "City";
	pBase5->sParamRemark = "选择相关信息，默认值是Name";
	Vect_BaseParam.push_back(pBase5);

	//多个CheckBox型控件
	STBaseParam* pBase6 = new STBaseParam;
	pBase6->nParamClassify = 1;
	pBase6->nParamType = 5;
	pBase6->sParamName = "Param6";
	pBase6->sParamLabel = "参数6";
	pBase6->sParamTip = "这是参数6";
	pBase6->sParamDefault = "0,0,0,0";
	pBase6->sParamValueRange = "Flag1,Flag2,Flag3,Flag4";
	pBase6->sParamValue = "0,1,0,1";
	pBase6->sParamRemark = "设置每个Falg的状态，默认值是Flag1=false，Flag2=false，Flag3=false，Flag4=false";
	Vect_BaseParam.push_back(pBase6);

	//点数据控件
	STBaseParam* pBase7 = new STBaseParam;
	pBase7->nParamClassify = 1;
	pBase7->nParamType = 6;
	pBase7->sParamName = "Param7";
	pBase7->sParamLabel = "参数7";
	pBase7->sParamTip = "这是参数7";
	pBase7->sParamDefault = "10,20";
	pBase7->sParamValueRange = "";
	pBase7->sParamValue = "30,40";
	pBase7->sParamRemark = "设置点的坐标(X,Y)，默认值是(10,20)";
	Vect_BaseParam.push_back(pBase7);

	//矩形1数据控件
	STBaseParam* pBase8 = new STBaseParam;
	pBase8->nParamClassify = 1;
	pBase8->nParamType = 7;
	pBase8->sParamName = "Param8";
	pBase8->sParamLabel = "参数8";
	pBase8->sParamTip = "这是参数8";
	pBase8->sParamDefault = "10,20,30,40";
	pBase8->sParamValueRange = "";
	pBase8->sParamValue = "50,60,70,80";
	pBase8->sParamRemark = "设置矩形1的坐标(Row1,Col1,Row2,Col2)，默认值是(10,20,30,40)";
	Vect_BaseParam.push_back(pBase8);

	//旋转矩形2数据控件
	STBaseParam* pBase9 = new STBaseParam;
	pBase9->nParamClassify = 1;
	pBase9->nParamType = 8;
	pBase9->sParamName = "Param9";
	pBase9->sParamLabel = "参数9";
	pBase9->sParamTip = "这是参数9";
	pBase9->sParamDefault = "10,20,0,30,40";
	pBase9->sParamValueRange = "";
	pBase9->sParamValue = "50,60,1.32007,70,80";
	pBase9->sParamRemark = "设置矩形1的坐标(Row,Col,Phi,Length1,Length2)，默认值是(10,20,0,30,40)";
	Vect_BaseParam.push_back(pBase9);

	//尺寸数据控件
	STBaseParam* pBase10 = new STBaseParam;
	pBase10->nParamClassify = 1;
	pBase10->nParamType = 9;
	pBase10->sParamName = "Param10";
	pBase10->sParamLabel = "参数10";
	pBase10->sParamTip = "这是参数10";
	pBase10->sParamDefault = "10,20";
	pBase10->sParamValueRange = "";
	pBase10->sParamValue = "30,40";
	pBase10->sParamRemark = "设置尺寸的大小(Width,Height)，默认值是(10,20)";
	Vect_BaseParam.push_back(pBase10);

	//按钮控件
	STBaseParam* pBase11 = new STBaseParam;
	pBase11->nParamClassify = 1;
	pBase11->nParamType = 10;
	pBase11->sParamName = "Param11";
	pBase11->sParamLabel = "参数11";
	pBase11->sParamTip = "这是参数11";
	pBase11->sParamDefault = "";
	pBase11->sParamValueRange = "";
	pBase11->sParamValue = "调试程序";
	pBase11->sParamRemark = "按下按钮，开始调试程序";
	Vect_BaseParam.push_back(pBase11);

	//选择颜色对话框控件
	STBaseParam* pBase12 = new STBaseParam;
	pBase12->nParamClassify = 1;
	pBase12->nParamType = 11;
	pBase12->sParamName = "Param12";
	pBase12->sParamLabel = "参数12";
	pBase12->sParamTip = "这是参数12";
	pBase12->sParamDefault = "200,200,200,100";       //r,g,b,a
	pBase12->sParamValueRange = "";
	pBase12->sParamValue = "255,255,255,200";
	pBase12->sParamRemark = "选择颜色对话框(R,G,B,A)，默认值是rgba(200,200,200,100)";
	Vect_BaseParam.push_back(pBase12);

	//选择字体对话框控件
	STBaseParam* pBase13 = new STBaseParam;
	pBase13->nParamClassify = 1;
	pBase13->nParamType = 12;
	pBase13->sParamName = "Param13";
	pBase13->sParamLabel = "参数13";
	pBase13->sParamTip = "这是参数13";
	pBase13->sParamDefault = "宋体,-1,-1,0";
	pBase13->sParamValueRange = "";
	pBase13->sParamValue = "宋体,12,12,0";
	pBase13->sParamRemark = "选择字体对话框(family,pointSize,weight,italic)，默认值是rgba(宋体,-1,-1,0)";
	Vect_BaseParam.push_back(pBase13);

	//选择文件路径对话框控件
	STBaseParam* pBase14 = new STBaseParam;
	pBase14->nParamClassify = 1;
	pBase14->nParamType = 13;
	pBase14->sParamName = "Param14";
	pBase14->sParamLabel = "参数14";
	pBase14->sParamTip = "这是参数14";
	pBase14->sParamDefault = "D:\\test.txt";
	pBase14->sParamValueRange = "";
	pBase14->sParamValue = "";
	pBase14->sParamRemark = "选择文件路径对话框(文件路径)，默认值是D:\\test.txt";
	Vect_BaseParam.push_back(pBase14);

	//选择文件夹路径对话框控件
	STBaseParam* pBase15 = new STBaseParam;
	pBase15->nParamClassify = 1;
	pBase15->nParamType = 14;
	pBase15->sParamName = "Param15";
	pBase15->sParamLabel = "参数15";
	pBase15->sParamTip = "这是参数15";
	pBase15->sParamDefault = "D:\\test";
	pBase15->sParamValueRange = "";
	pBase15->sParamValue = "";
	pBase15->sParamRemark = "选择文件夹路径对话框(文件夹路径)，默认值是D:\\test";
	Vect_BaseParam.push_back(pBase15);

    ui.tableView->InitTableParamView(Vect_BaseParam);
}

void Test_TableView::InitConnection()
{
	ui.tableView->RegisterCallbackParamValueChanged(std::bind(&Test_TableView::ParamValueChanged, this, std::placeholders::_1, std::placeholders::_2));
}

void Test_TableView::ParamValueChanged(QString sParamName, QString sParamValue)
{
	qDebug() << "ParamName=" << sParamName << "  ParamValue=" << sParamValue;
	if (sParamName == QString("Param11"))
	{
		QMessageBox::information(this, QString("提示"), QString("按钮按下！！！！！"));
	}
}
用QT实现一个多页面系统参数管理窗口
追赶时代的博客
08-07 610
QT实现系统配置分页页面
QT ui界面设置总结
hujiameihuxu的专栏
08-15 7342
控件设置圆角边框： //通过控件的样式表即可实现 ui->widget->setStyleSheet(“border-radius:3px;”); 创建托盘图标： 复制代码 //加在ico图标 QIcon icon = QIcon(“:/icofire.ico”); setWindowIcon(icon); //创建 trayIcon = new QSystemTrayI
qt编写的期货程序化交易软件登录参数设置界面
04-01
实现上期技术的行情和交易接口，通过qt mvc 编程模型，实现前后台分离，前台获取用户输入参数，中间层辅助数据传输业务处理，后台专注行情数据分析，交易决策。参数设定后，界面自动退出，后台继续运行算法进行交易。
为何工业生产中的工控界面大都是简单直观的设计？为何要这样设计
最新发布
2401_87844374的博客
03-17 1126
在工业生产中，工控界面是操作人员与工业控制系统进行交互的重要窗口。与一般的软件界面相比，工控界面大都是简单直观的设计。这种设计风格并非偶然，而是由工业生产的特殊需求所决定的。本文将探讨工业生产中工控界面为何采用简单直观的设计，以及这种设计的重要性。
QT实现一个系统参数管理窗口
追赶时代的博客
08-06 796
系统配置
配置QT界面
qq_42415953的博客
01-28 545
1.安装QT，下载地址：https://download.qt.io/archive/qt/，选择相应版本，此处使用5.14.2版https://download.qt.io/archive/qt/5.14/5.14.2/， 选择后一直点即可安装。可以参考此教程 https://blog.csdn.net/qq_23473839/article/details/80523318 2.QT编译出软件需要相应库支持才能运行，如何把库编译进软件，实现编译即可运行，不需要带一堆的库，就需要对QT源码进行编译，然后
Qt属性系统 & 界面参数
lddx_123456的博客
10-16 629
主要是简单的实现将属性内容显示到界面中。
QT布局参数设置
zhouzongzong的博客
12-26 353
QT布局参数设置：
基于QT开发CAN总线上位机
10-14
【基于QT开发CAN总线上位机】是一种使用QT框架创建的用于交互式控制和监测CAN（Controller Area Network）总线的软件应用。CAN总线是一种广泛应用于汽车、工业自动化、楼宇自动化等领域的多主控通信网络，它允许设备...
基于Qt/Embedded的嵌入式控制界面开发
08-14
在嵌入式系统开发中，基于Qt/Embedded的控制界面设计是实现高效、直观的人机交互的关键技术。Qt/Embedded是Qt库的一个分支，专为嵌入式设备设计，允许开发者构建高质量的图形用户界面（GUI）应用。由于其开源（遵循...
基于Qt5+OpenCV3+C++实现的PCB缺陷检测系统+源码+文档（毕业设计&课程设计&项目开发）
04-17
基于Qt5+OpenCV3+C++实现的PCB缺陷检测系统+源码+...运动控制、相机控制、人机交互界面（主界面、参数设置界面、模板提取界面、检测界面、序号识别界面等）、核心算法（模板提取算法、缺陷检测算法）、字符识别（OCR）
基于Qt C++ 的控制系统软件
11-09
这通常通过直观的设置界面实现，用户可以根据需要进行个性化设置。 3. **曲线显示**：系统具备数据可视化功能，可以绘制实时数据曲线，帮助用户直观地观察设备运行状态和趋势。这在监测设备性能、故障诊断和数据...
基于 Qt 的机械臂操作系统 —— 串口通信测试系统.zip
12-23
首先，我们需要实例化一个QSerialPort对象，然后设置串口参数，如波特率、数据位、停止位和校验位。接着，打开串口，并监听数据接收事件。可以使用QSerialPort::readAll()方法读取接收到的数据，同时使用QSerialPort...
初学QT（配置界面）
漠上尘的博客
12-17 479
QT界面配置 打开QT这个里设置最左边的边框 如图## 标题
QT5实现一个界面跳转并且带参数
海涛高软
01-16 1001
第一个窗口的： #include "mainwindow.h" #include "ui_mainwindow.h" #include "second.h" #include <QPushButton> #include <QDebug> MainWindow::MainWindow(QWidget *parent) : QMainWindow(parent), ui(new Ui::MainWindow) { ui->setupU...
QT界面小知识——基础设置
qq_44277244的博客
06-29 597
一、基础设置 1、logo、title、背景 main.cpp中: //背景图片 QPalette palette; //创建一个调色板的对象 QPixmap pixmap(":/img/bg.png"); //创建一个qrc文件，添加图片到qrc文件中，把一个图片映射到pixmap这个对象上 MainWindow w; palette.setBrush(w.backgroundRole(),QBrush(pixmap));//用调色板的画笔，把映射到pix
QT常用实用的界面设计技巧
iamplane的博客
10-12 6105
一、主界面 　　1.窗口 最小化 最小化 关闭按钮 显示状态自定义 　　　　setWindowFlags(Qt::CustomireWindowHint); 　　　　setWindowFlags(Qt::WindowCloseButtonHint);//只要关闭按钮 　　　　setWindowFlags(Qt::WindowFlags type) 　　　　Qt::FrameWindowH
Qt -2:通过编程完成一个测试界面
当风走过的博客
09-18 1900
一  目的：       这几天在学习QT，打算通过编程的方式完成如下测试界面。由于才开始写，代码还不够简洁，过于冗余。但先实现功能吧，后续再改善。 二 我写的界面如下，暂时还有些差距，不过这都是暂时的。 三 流程：    1  文件 --&gt; 新建文件或项目--&gt;（项目--&gt;应用程序）Qt Gui应用--&gt;选择--&gt;下一步--&gt;下一步--&gt;...
qt中在界面中点击按钮，跳出另外一个对话框进行输入参数
Littlehero_121的博客
04-07 3754
1、qt中实现界面中点击按钮，实现跳出一个输入参数的界面 参考代码：https://blog.csdn.net/m0_37143327/article/details/80265820?depth_1-utm_source=distribute.pc_relevant.none-task-blog-BlogCommendFromMachineLearnPai2-3&utm_source=...
c++ qt参数设置 实时更新
04-15
C++ Qt是一种流行的跨平台应用程序开发框架，它提供了丰富的功能和工具来创建图形用户界面(GUI)应用程序。在Qt中，可以通过参数设置来实现实时更新。 在Qt中，可以使用信号和槽机制来实现参数的实时更新。信号和槽是Qt中用于对象间通信的机制，通过连接信号和槽，当参数的值发生变化时，可以及时更新相关的操作。 首先，需要定义一个带有参数的信号，用于表示参数的变化。例如，可以定义一个名为valueChanged的信号： ```cpp signals: void valueChanged(int newValue); ``` 然后，在参数发生变化的地方，使用emit关键字发送信号，并传递新的参数值： ```cpp int newValue = 10; // 新的参数值 emit valueChanged(newValue); ``` 接下来，在需要实时更新参数的地方，连接信号和槽。可以使用QObject::connect()函数来连接信号和槽： ```cpp QObject::connect(sender, SIGNAL(valueChanged(int)), receiver, SLOT(updateValue(int))); ``` 其中，sender是发送信号的对象，SIGNAL(valueChanged(int))表示要连接的信号，receiver是接收信号的对象，SLOT(updateValue(int))表示要调用的槽函数。 最后，在接收信号的对象中，实现对应的槽函数来更新参数： ```cpp public slots: void updateValue(int newValue) { // 更新参数的操作 } ``` 这样，当参数的值发生变化时，槽函数updateValue()会被调用，从而实现参数的实时更新。
评论 4
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包
实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
