Proteus仿真下STM32F103C8T6的ADC无法正常运行的问题解决

又是半夜做单子的一天,一个简单的仿真做了半天,ADC就是调试不好,却又不想再麻烦,移植到别的程序上,随后开始不死心的搜索、找问题。

发现在Proteus8.15版本仿真下,C8芯片中设置为模拟状态的引脚,在高电平输入时均会显示灰色,随后发现配电表中C8芯片缺少VSSA和VDDA,而这两者是单片机中为模拟芯片供电的高低电平,因此C8缺少的其实是模型中写好的VSSA和VDDA。

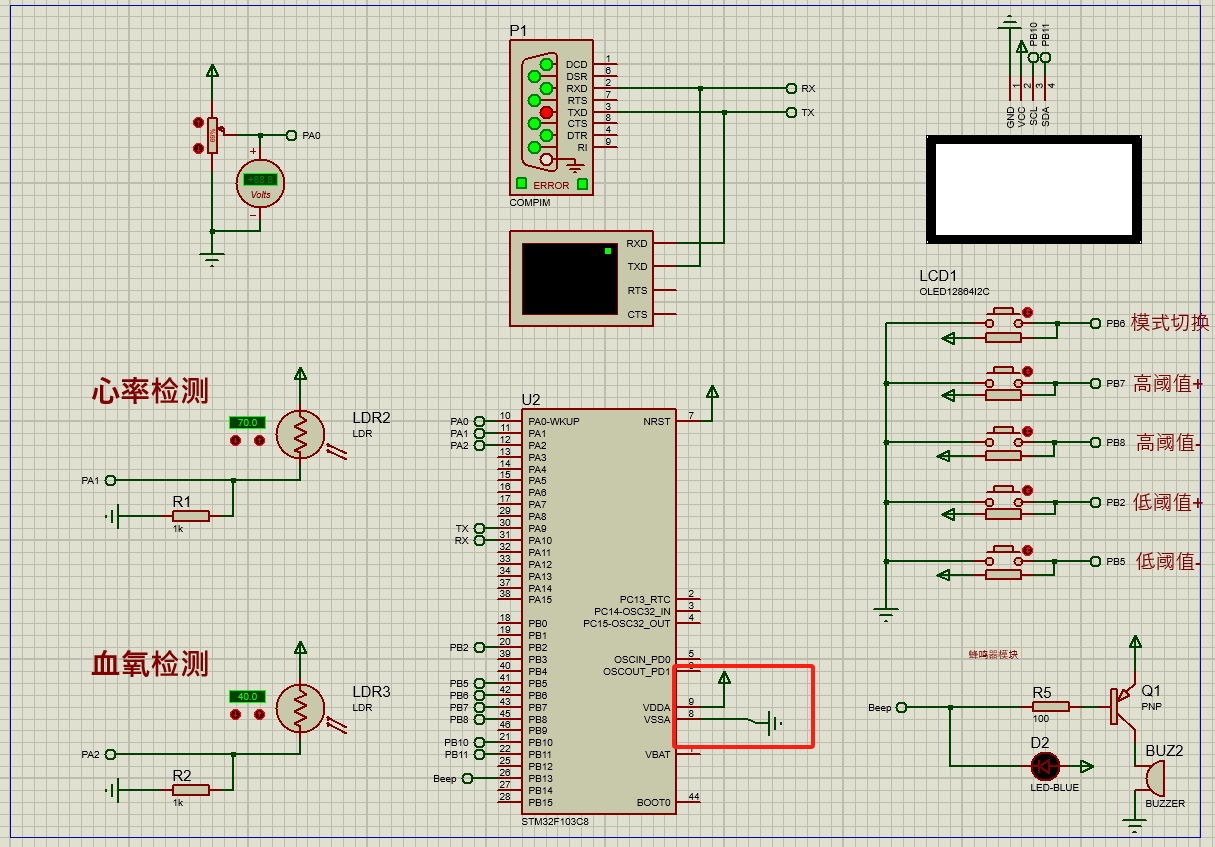

只需要在图中圈出位置添加高低电平,为C8芯片的模拟电源供电即可。

### Protues 中 STM32F103C8T6 仿真时芯片没有供电的解决方案 当遇到ProteusSTM32F103C8T6仿真的芯片未正常工作的情况,可能是因为电源连接不正确或缺失。为了确保电路能够正常运作,在构建仿真环境时需特别留意电源部分的设计。 #### 检查并确认电源供应线路 在绘制原理图阶段,应当仔细核对VCC与GND之间的连接是否准确无误,并且要保证这些引脚已经接到合适的电压源上。对于大多数应用而言,通常会采用+5V作为主要的工作电平[^3]。 #### 设置正确的启动参数 除了硬件层面的因素之外,软件配置同样重要。通过双击模型来访问其属性窗口,检查“Power On Reset”选项是否被启用,这有助于初始化MCU的状态以便于后续操作[^4]。 #### 验证外部晶振接入情况 虽然这不是直接关联到供电问题,但是错误地忽略了这个细节也可能间接影响系统的稳定性。根据具体的应用场景选择恰当频率的晶体震荡器,并将其两端分别连至相应的管脚(PD0, PD1),同时附加两个负载电容器接地以稳定信号质量。 ```c // 示例代码片段展示如何定义GPIO模式(并非解决供电问题的核心) void GPIO_Configuration(void){ RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA | RCC_APB2Periph_GPIOC, ENABLE); GPIO_InitTypeDef GPIO_InitStructure; /* Configure PA9 as USART1 Tx */ GPIO_InitStructure.GPIO_Pin = GPIO_Pin_9; GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP; GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz; GPIO_Init(GPIOA, &GPIO_InitStructure); /* Configure PC13 and PC14 as output to control LEDs */ GPIO_InitStructure.GPIO_Pin = GPIO_Pin_13 | GPIO_Pin_14 ; GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP; GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz; GPIO_Init(GPIOC, &GPIO📐⚗︎ ⚗︎
