前言

最近工作中用到si531这款时钟芯片,使用过程中参考了很多网络资源，最终能够基本应用，对于不熟悉的人而言，用起来还是有点困难的。在此记录一下分享给有需要的朋友。

一、si5351简介

1. si5351是一款时钟分频芯片。它将输入时钟分频或者倍频输出，最多8通道输出，输出频率在2.5KHz~200MHz,可以小数位分频。根据输入参考不同，输出通道数量不同等，分了很多具体型号，本次所使用的是QFN20封装si5351A.

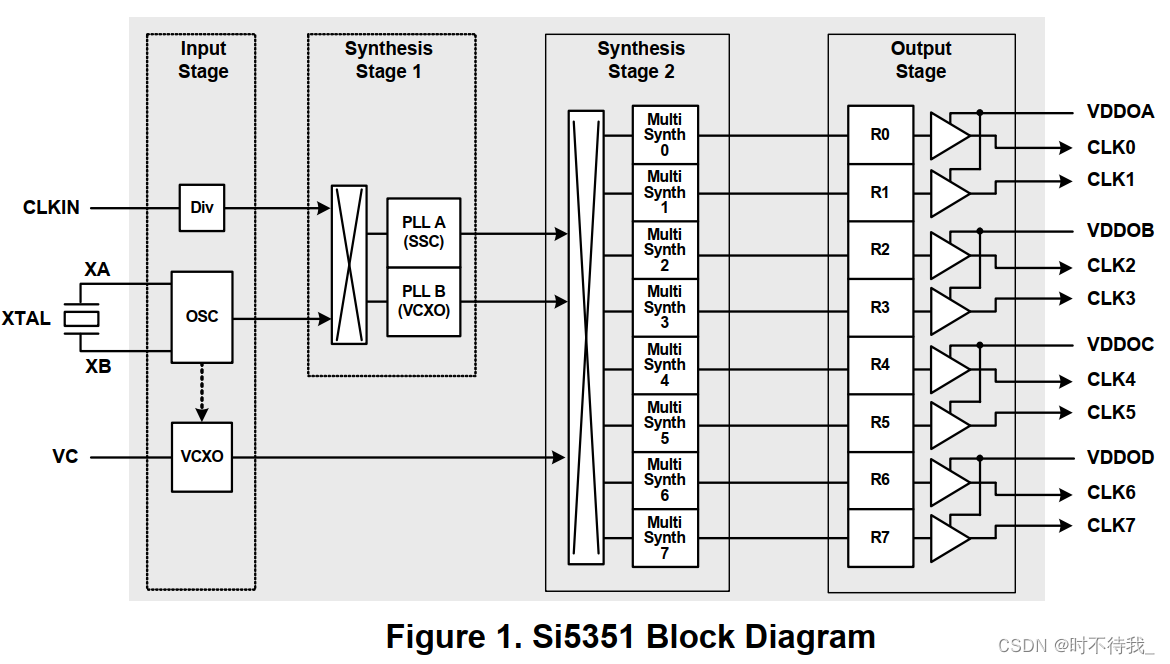

2. 下图是包含所有型号的内部功能架构图,具体型号产品只有其中部分架构,图片摘自官方芯片数据手册。如图所示，芯片输入参考有3种方式，CLKIN、XTAL、VC，并非所有型号都同时具备3种。输出最多支持8路，最低3路。分频设置需要分3步，PPL、MultiSynth、R。
3. 驱动芯片用IIC通信，实测支持100KHz和400KH速率，100KHz更稳定。

二、si5351如何使用

1.官方参考资料配置

1.1.si5351-B

       这本手册是数据手册，主要是整体介绍芯片电气特性、功能、驱动方式、配置步骤、引脚介绍、封装介绍等。

1.2.AN619

       这本手册是详讲ssop10和QFN20封装的芯片内部寄存器的，总计255个寄存器，配置的时候只需要用其中几十个，具体看用的通道数量。

1.3AN554

      这本手册是指导画PCB板的，因为芯片输出最多达到200MHz，是高频信号,随意画板会有问题。

1.4.ClockBuilderPro

       这是一款图形化配置寄存器的软件工具,可以快速生成一个.h文件，里面包含一个结构体数组，是根据配置自动生成的寄存器值，包含寄存器地址和要写入的值。

2.代码配置

2.1工具生成配置参数

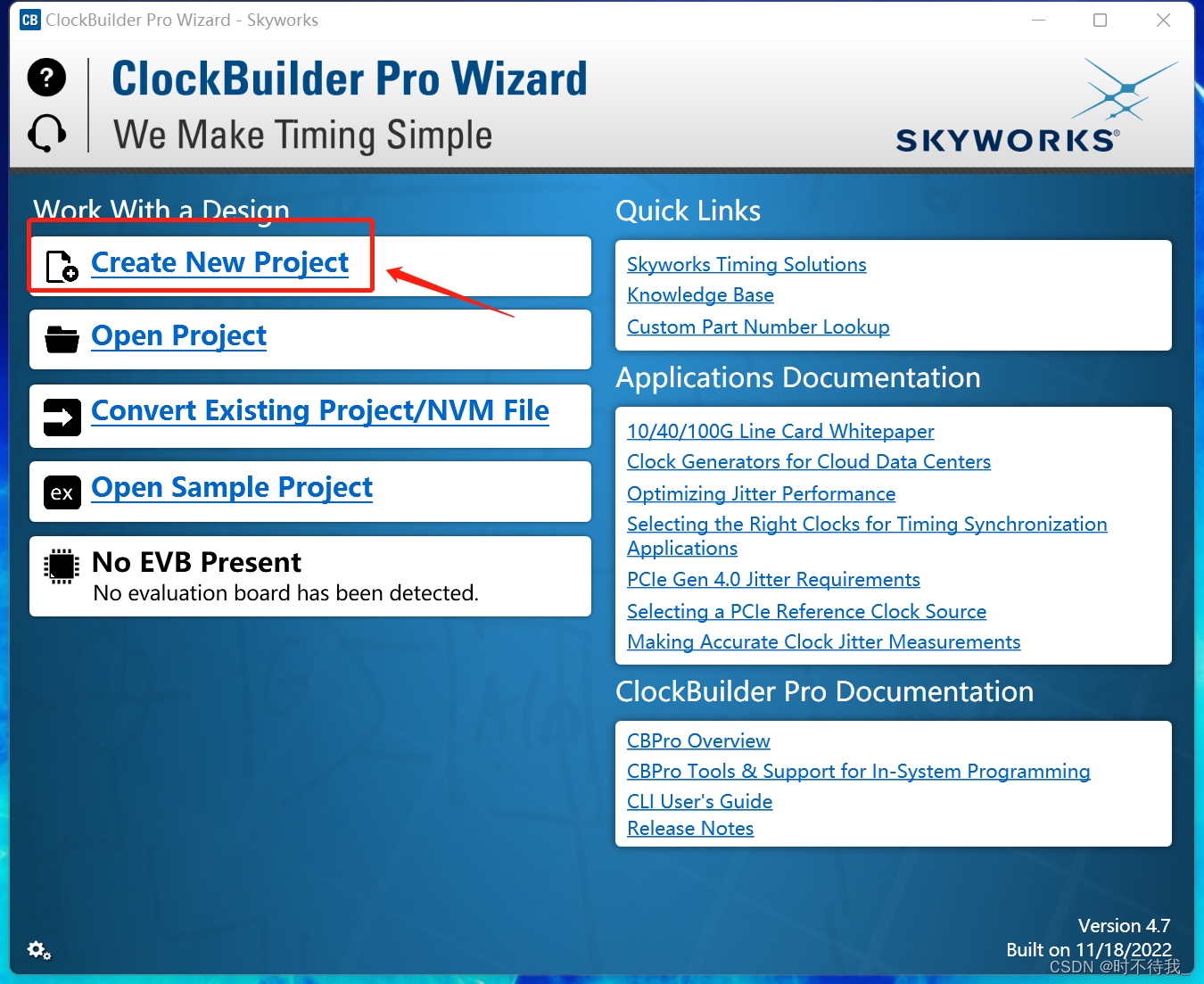

创建新的配置工程

 选择时钟生成

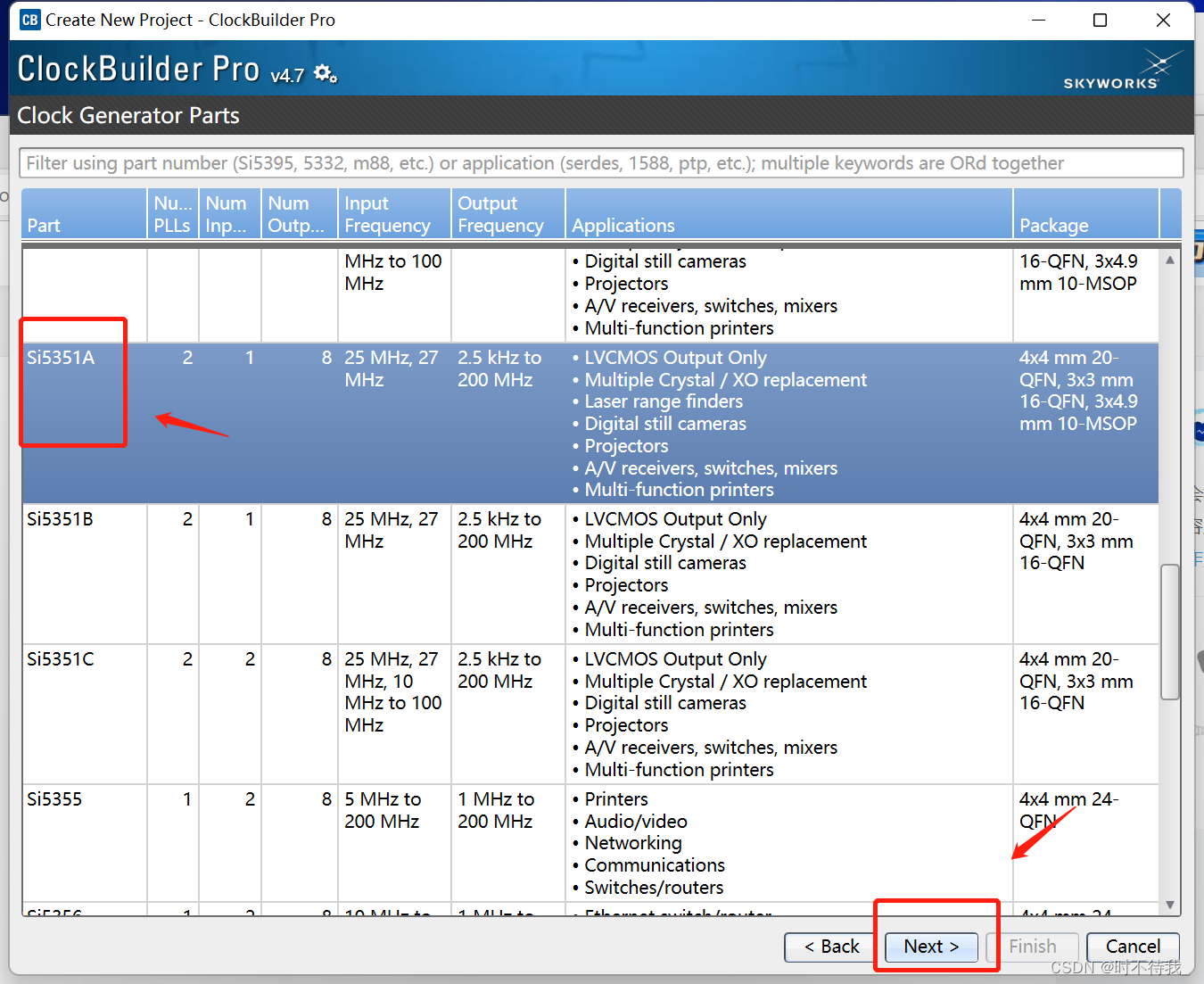

选择具体型号，然后一直next，直到出现选择封装。

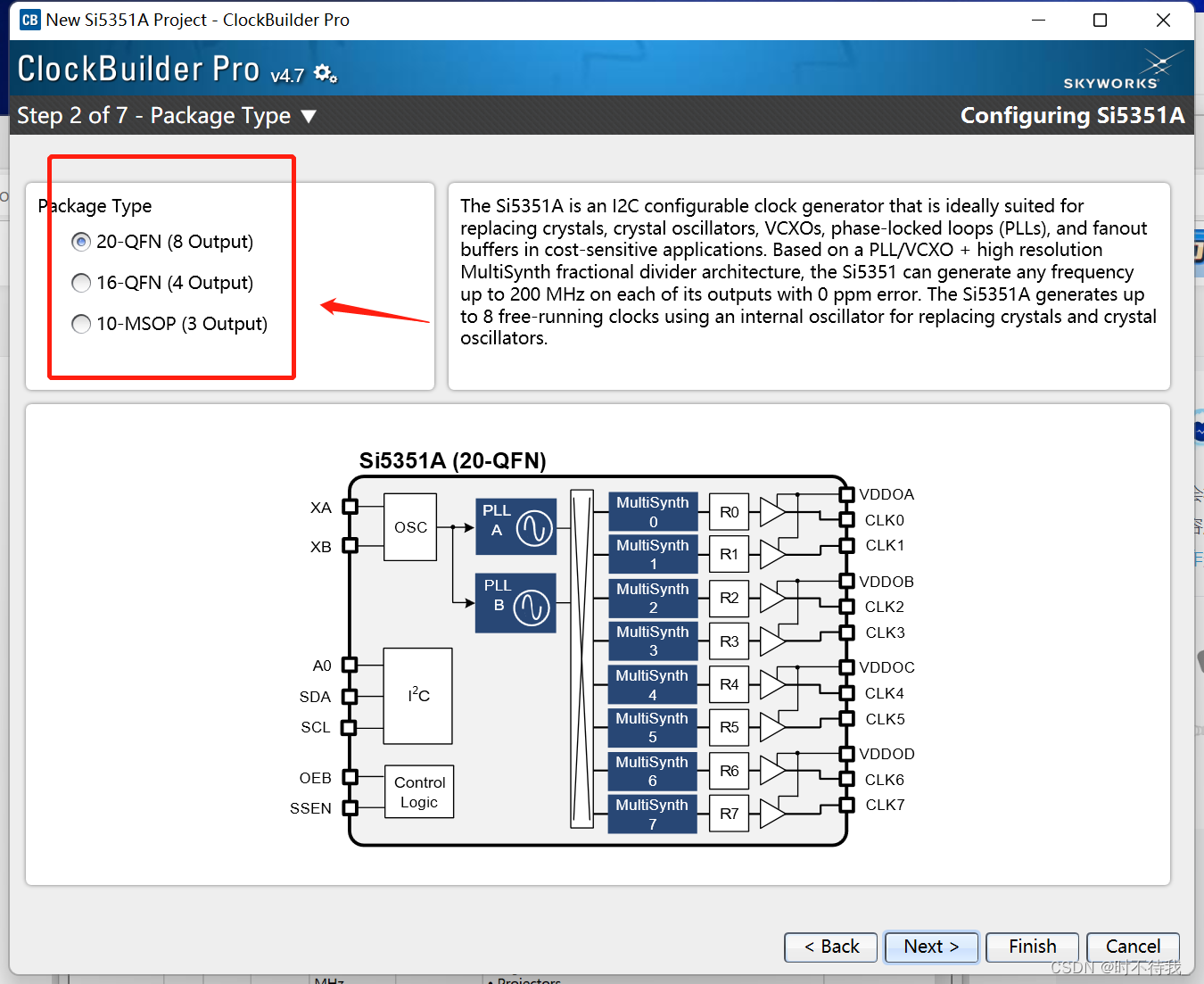

 选择封装

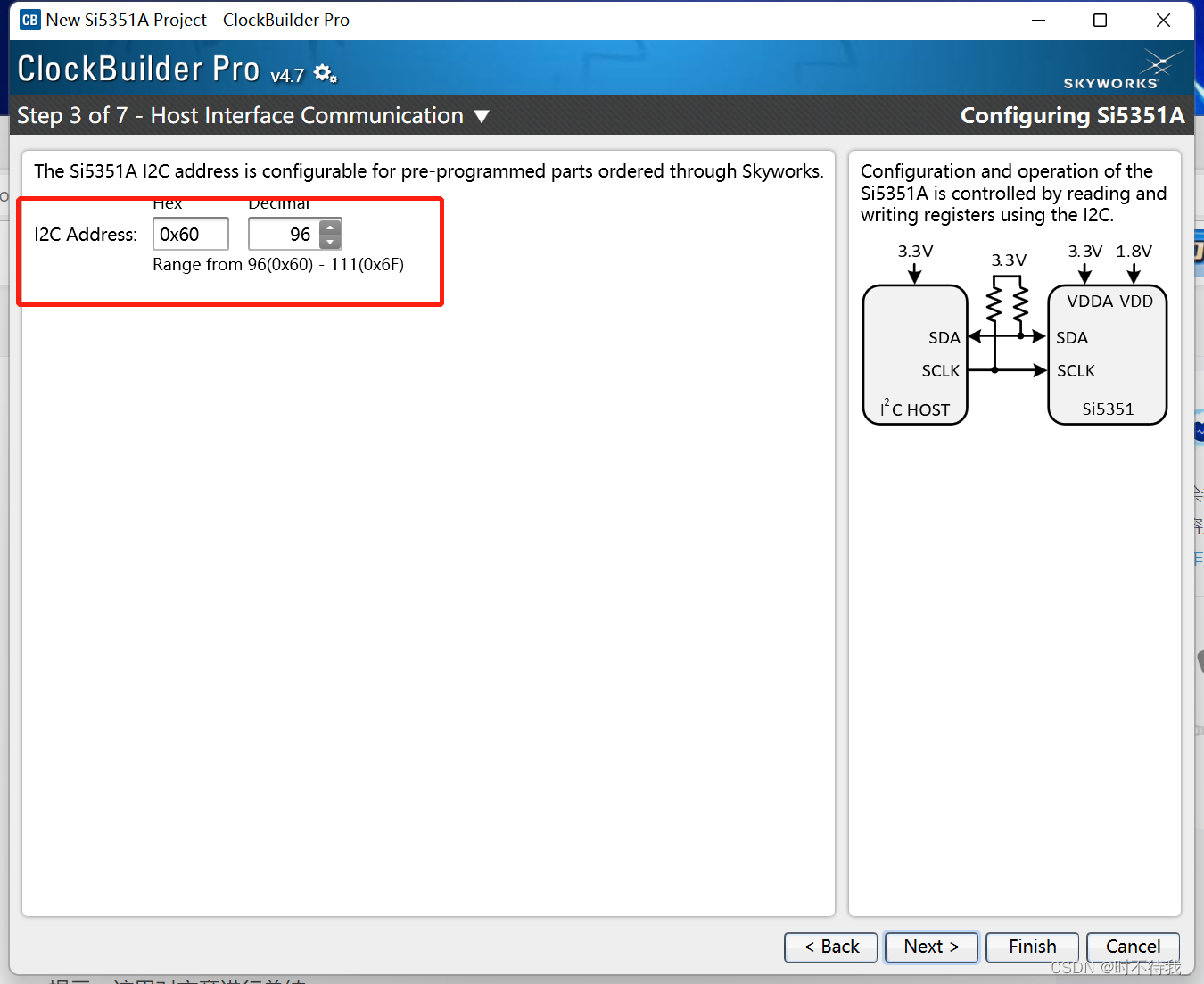

选择IIC从机地址,没有搞过就直接默认

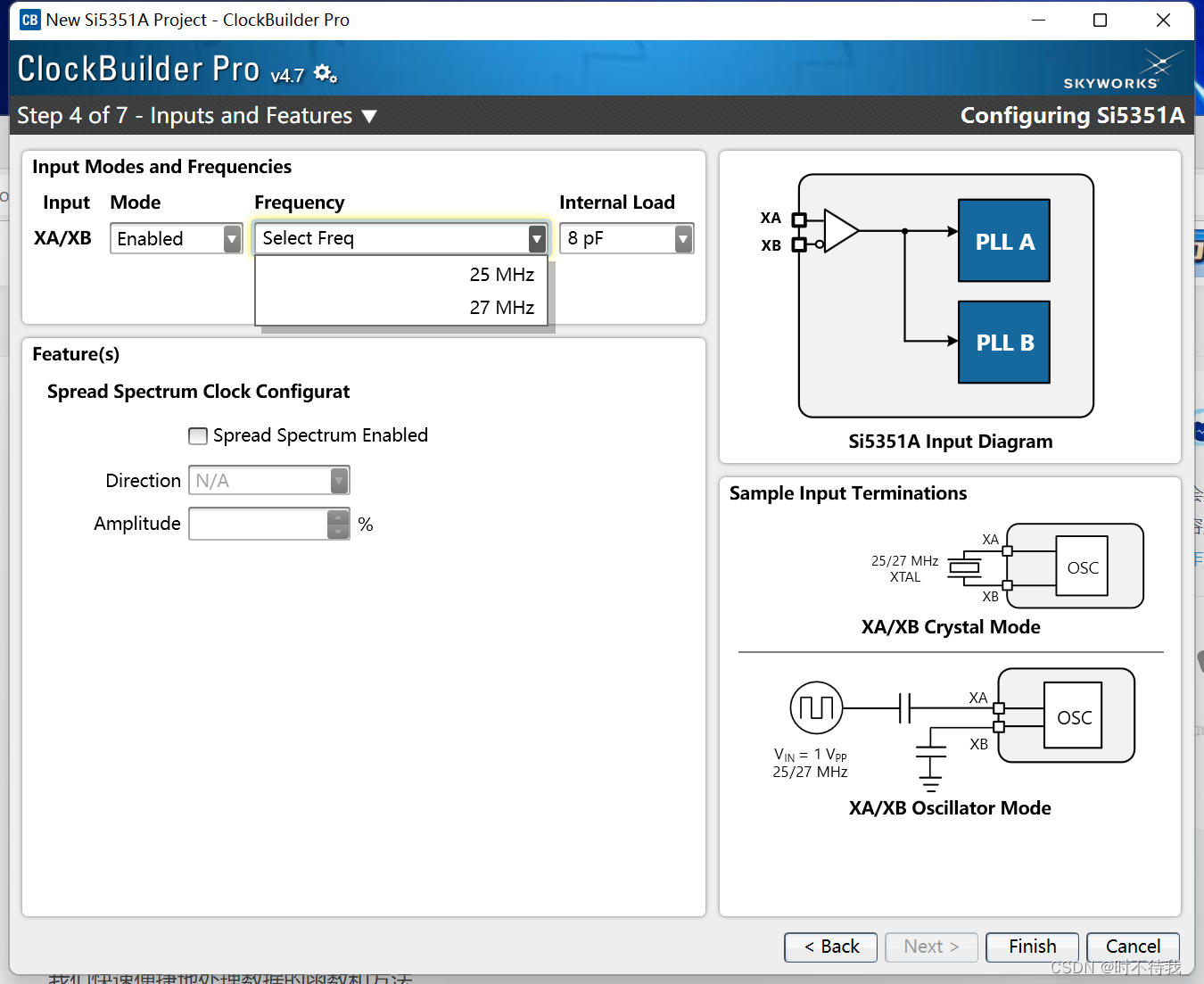

 选择外部晶振、内部电容、扩频参数，扩频可以不配，勾选25或者27M就行了，其它默认

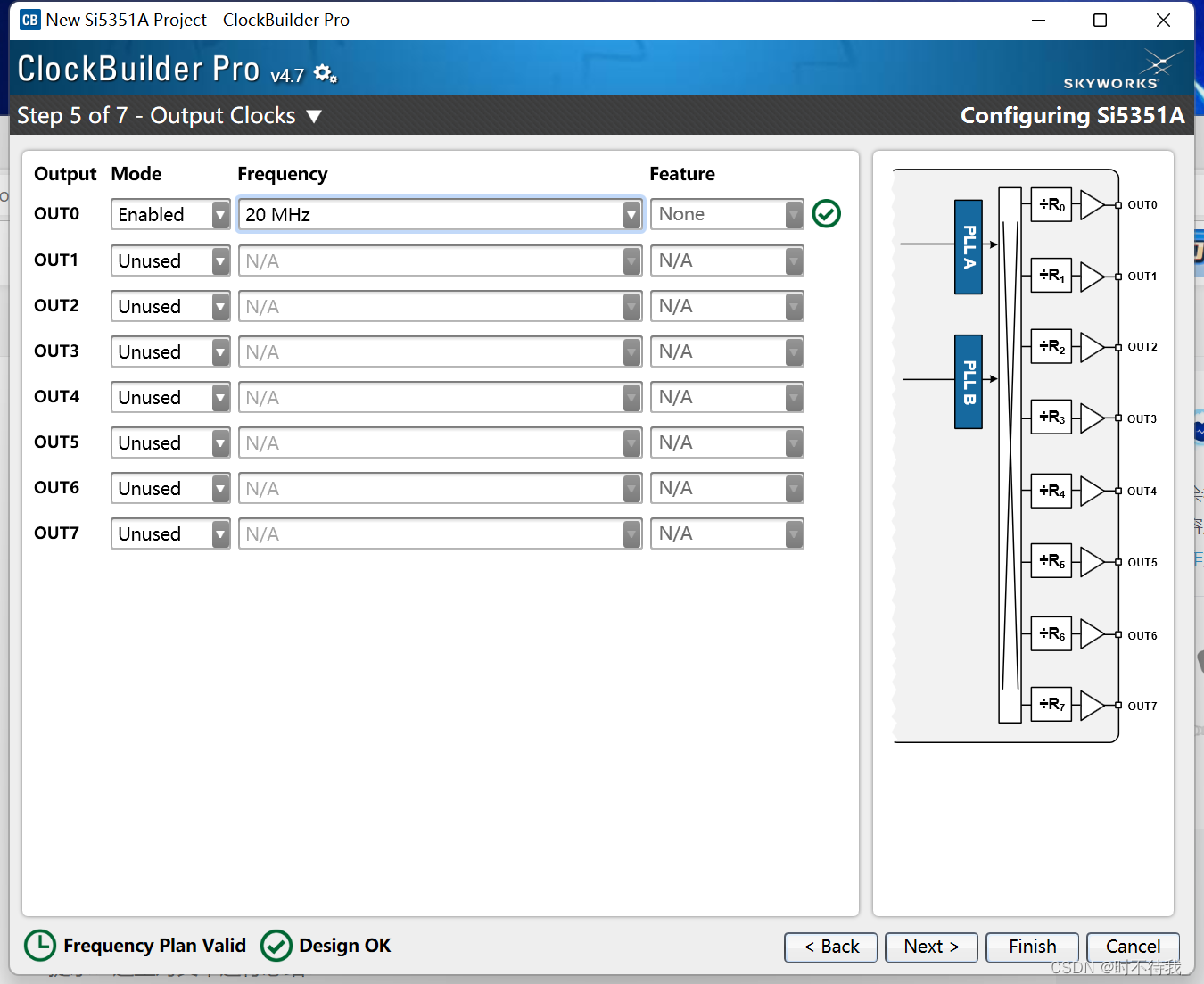

通道使能及频率配置，之后全部默认,一直点NEXT。

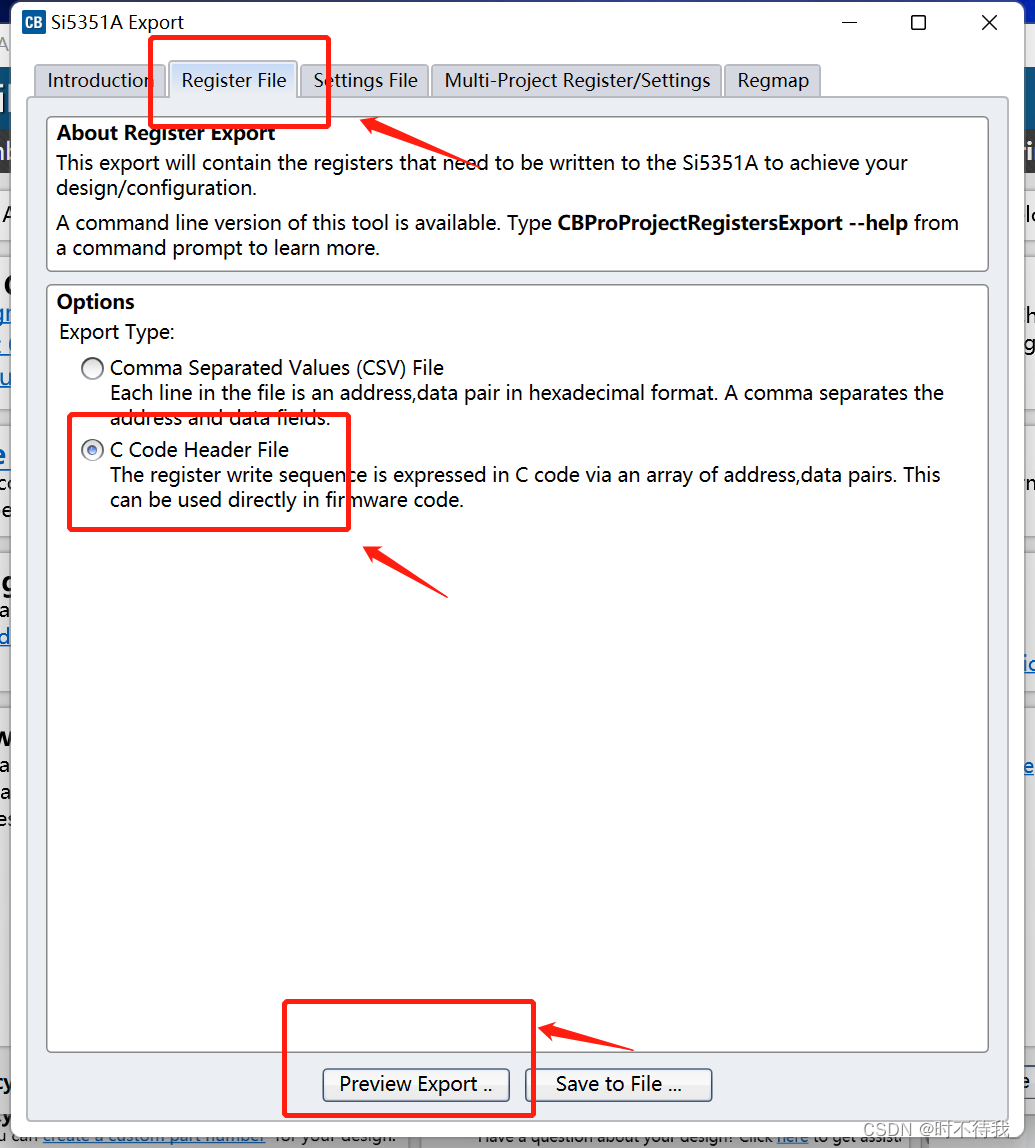

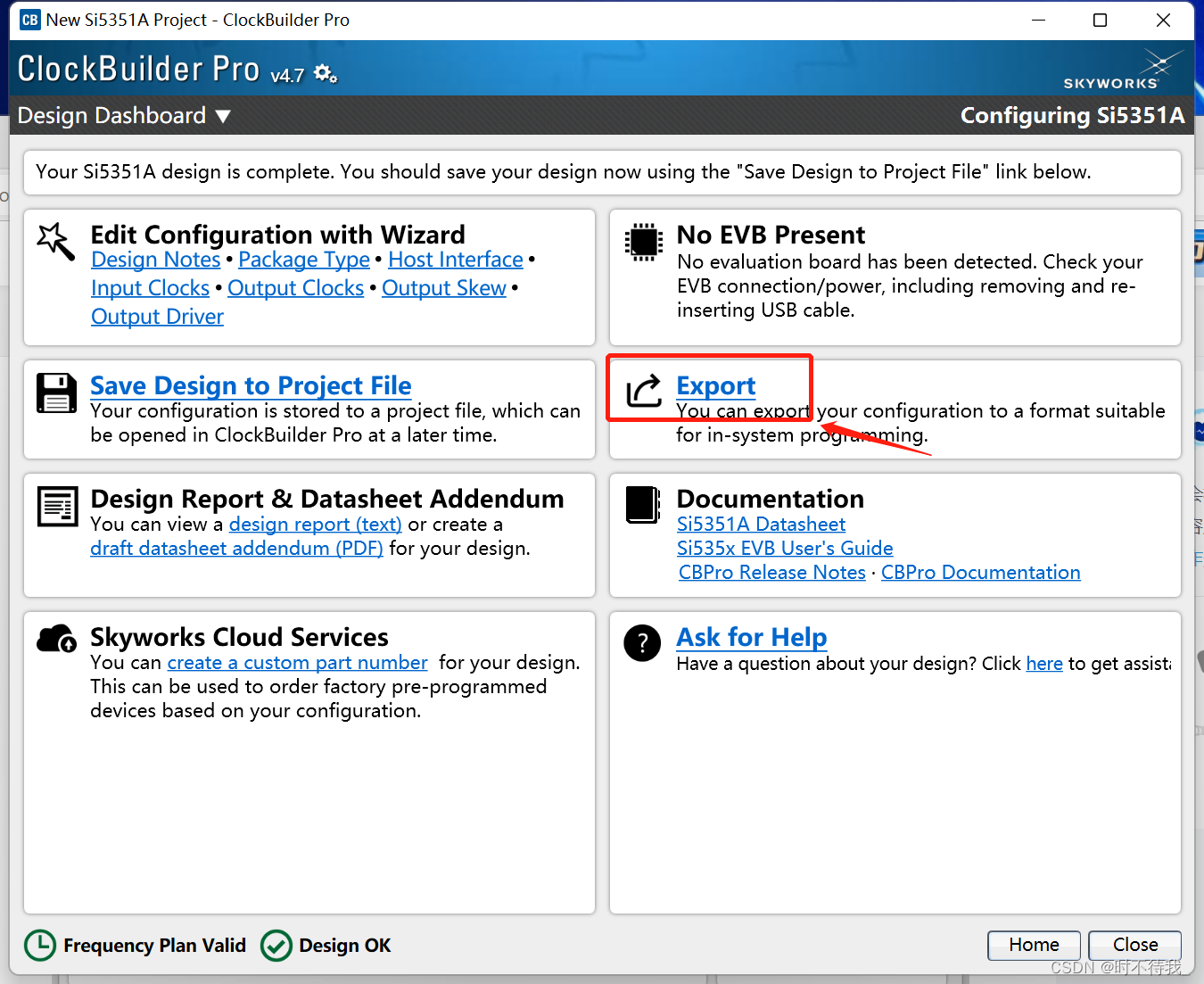

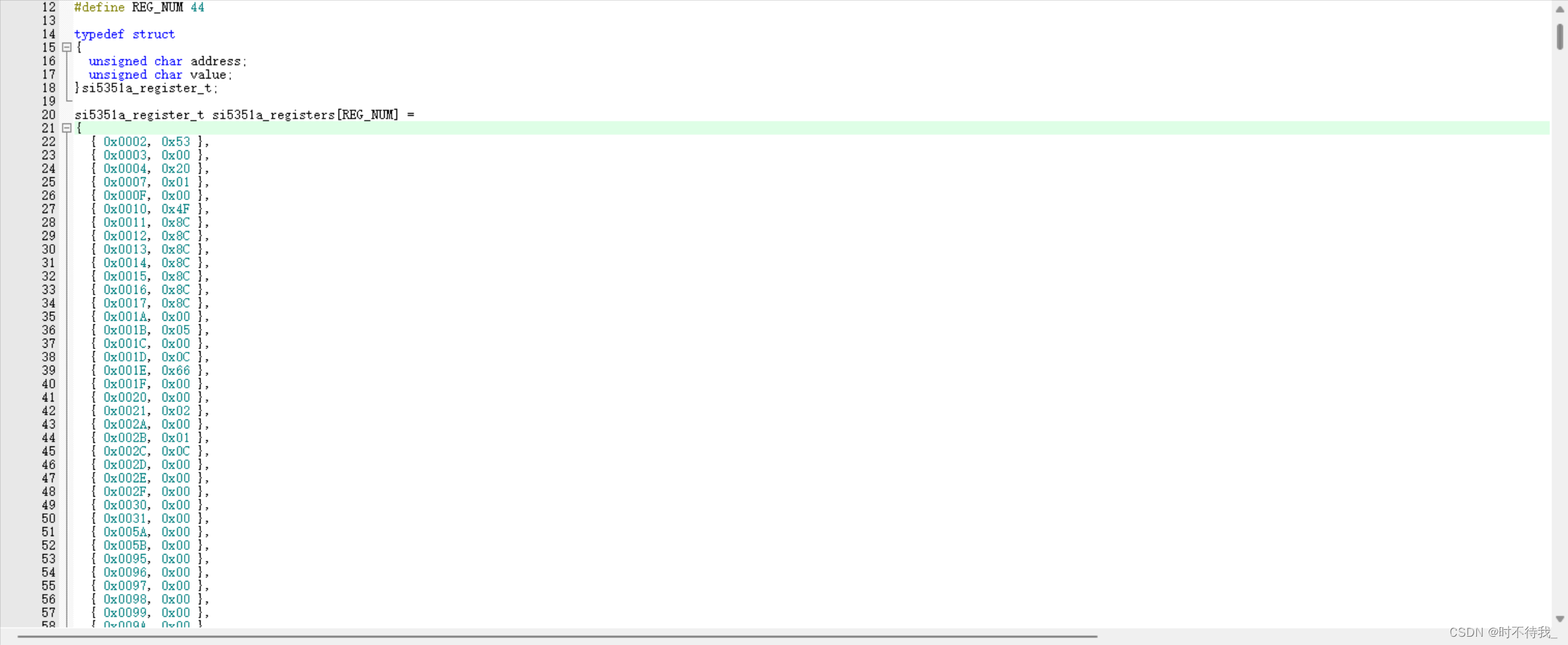

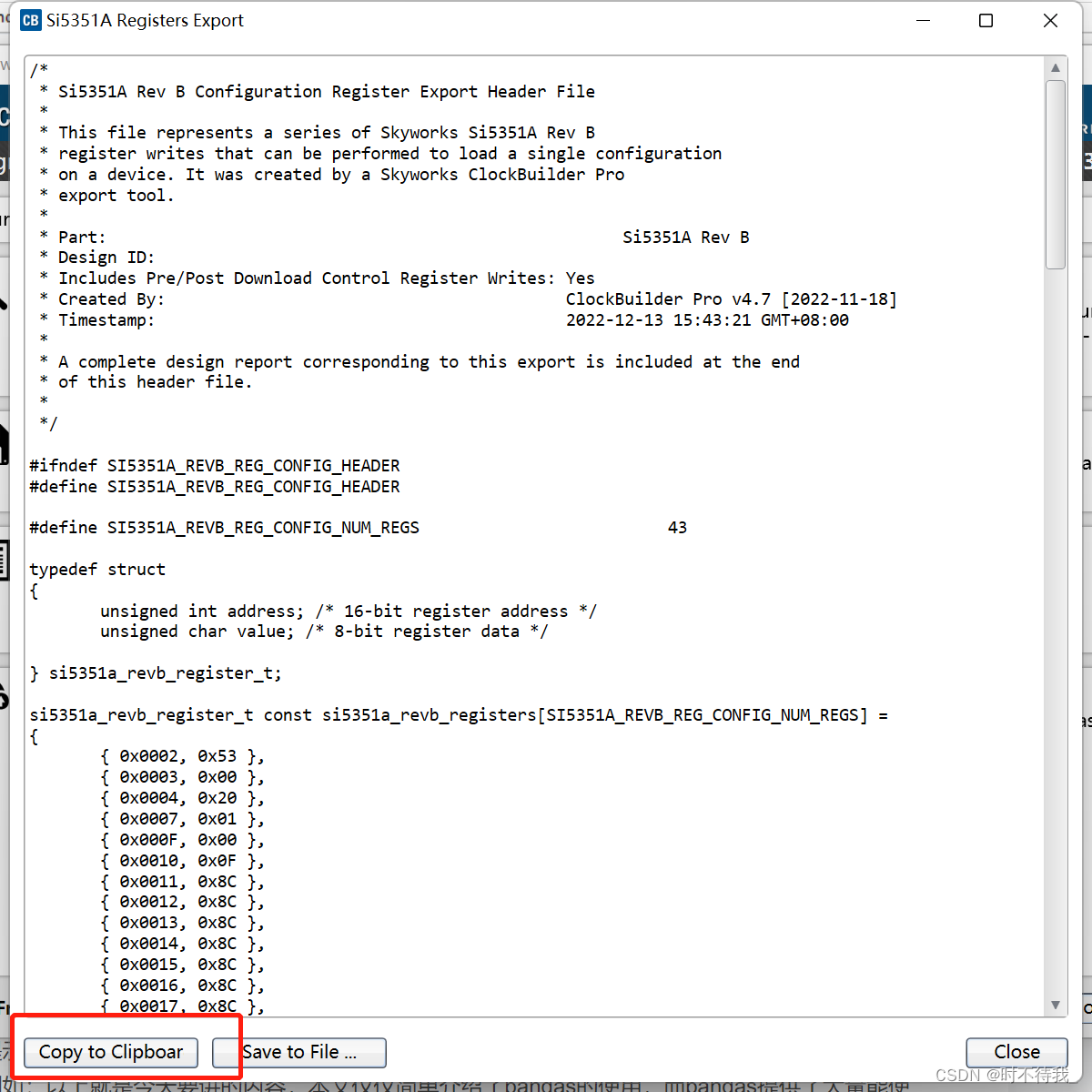

 配置完成，现在导出生成的配置头文件





 2.2.参数写入

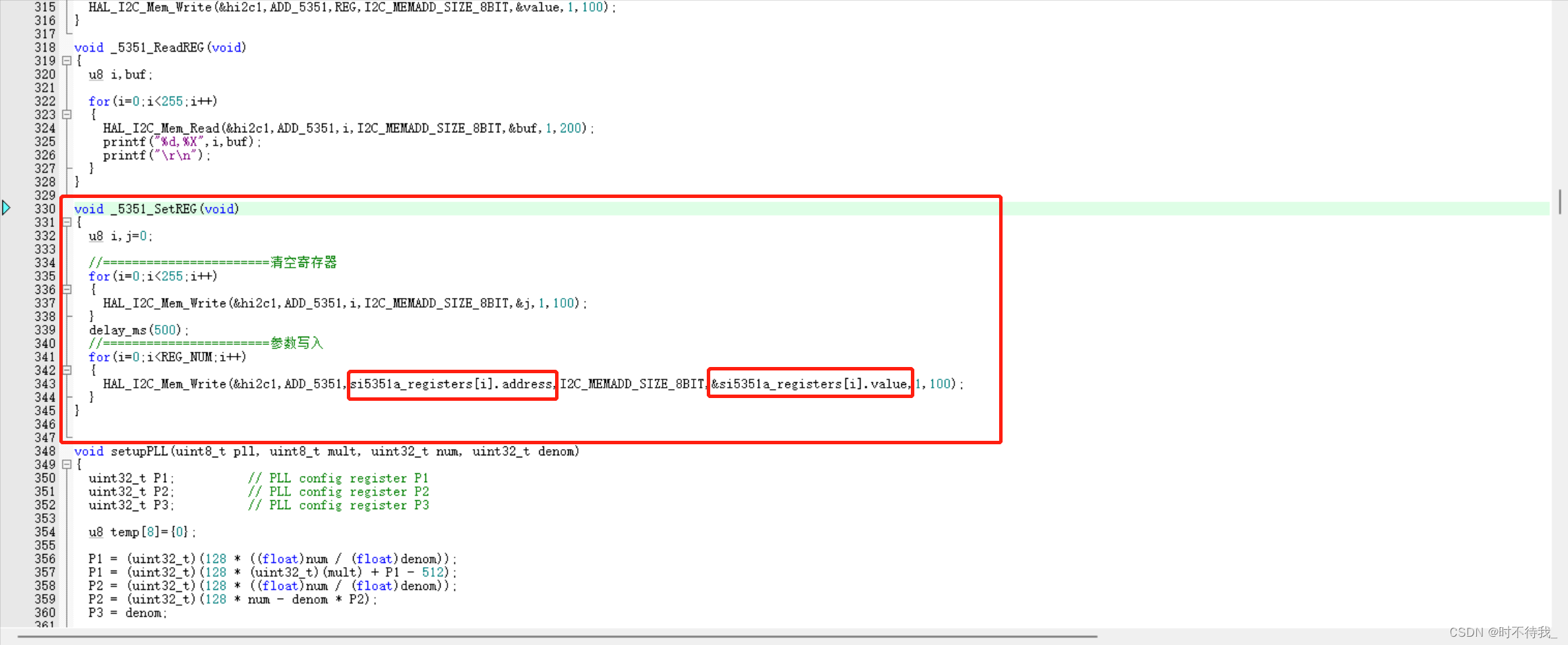

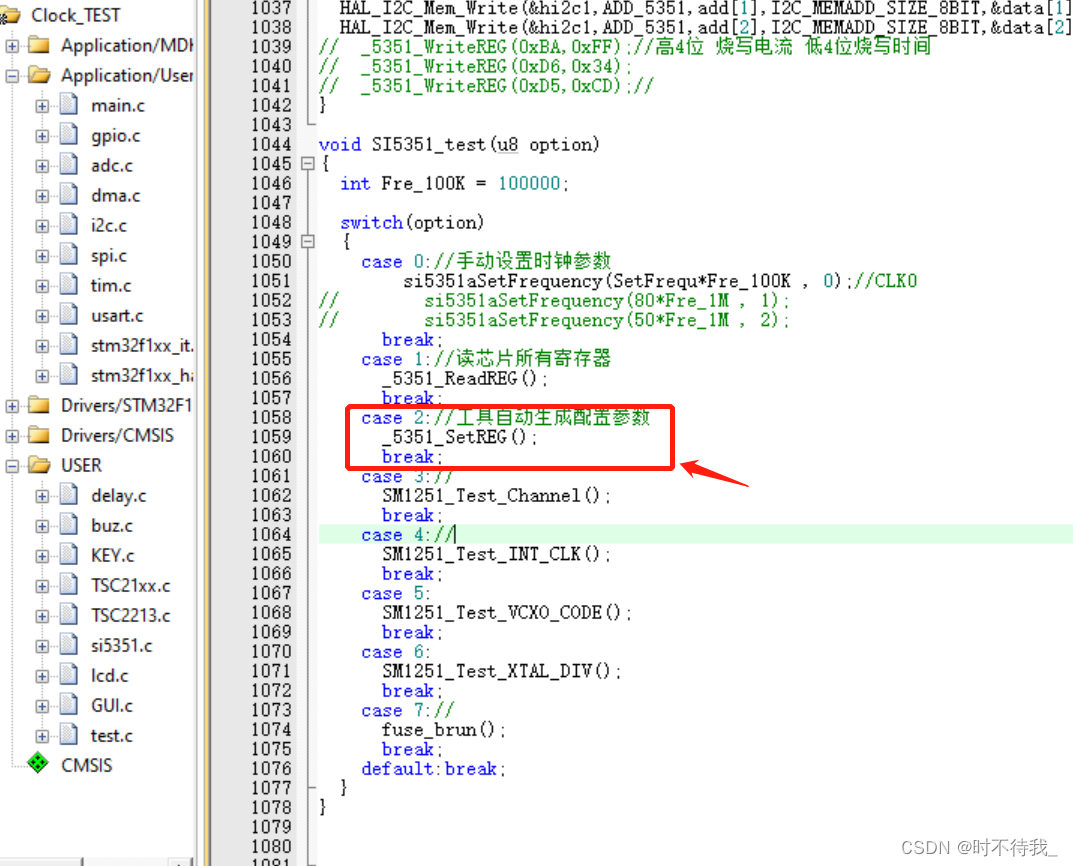

一个写寄存器函数



2.3代码配置寄存器

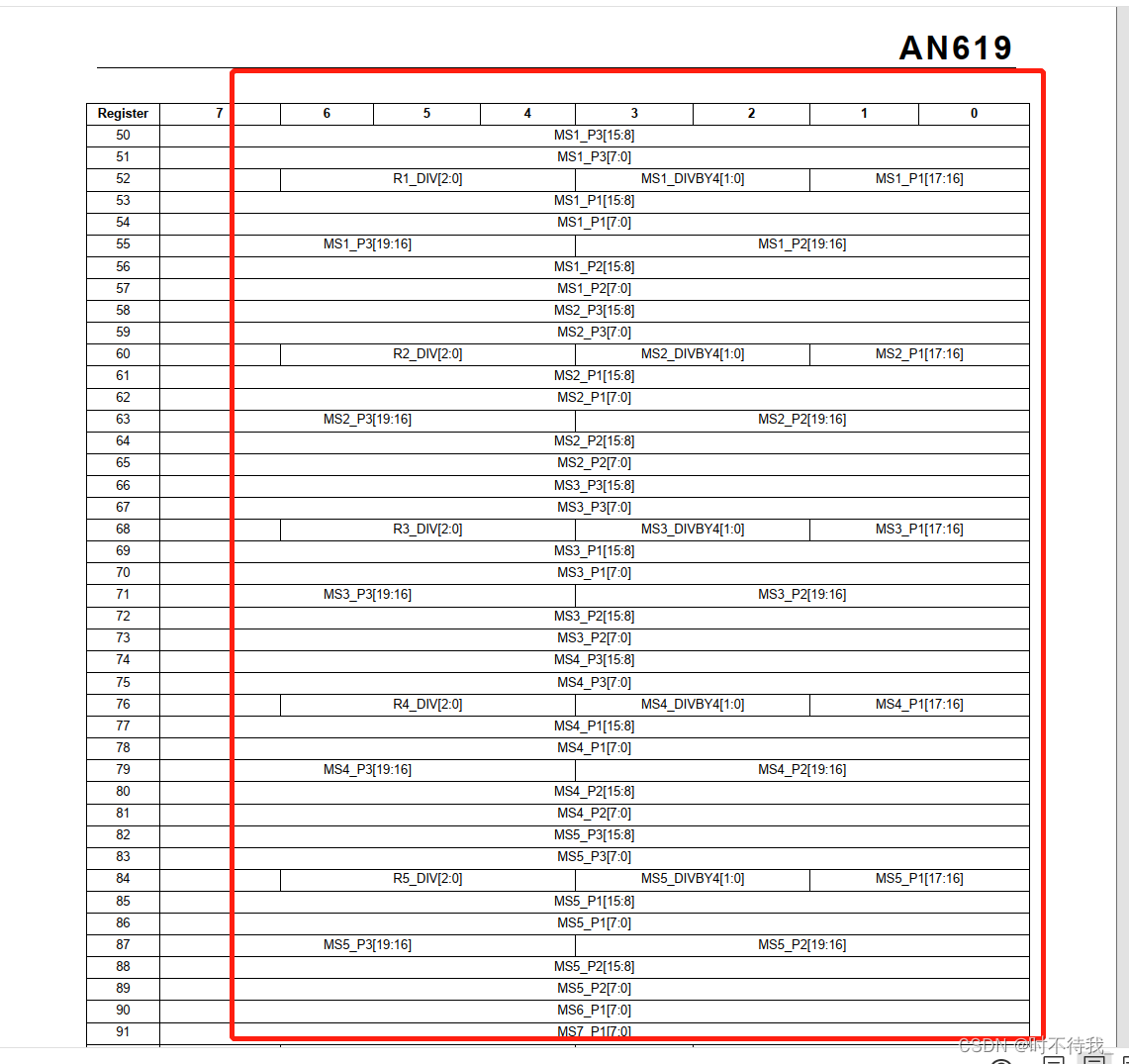

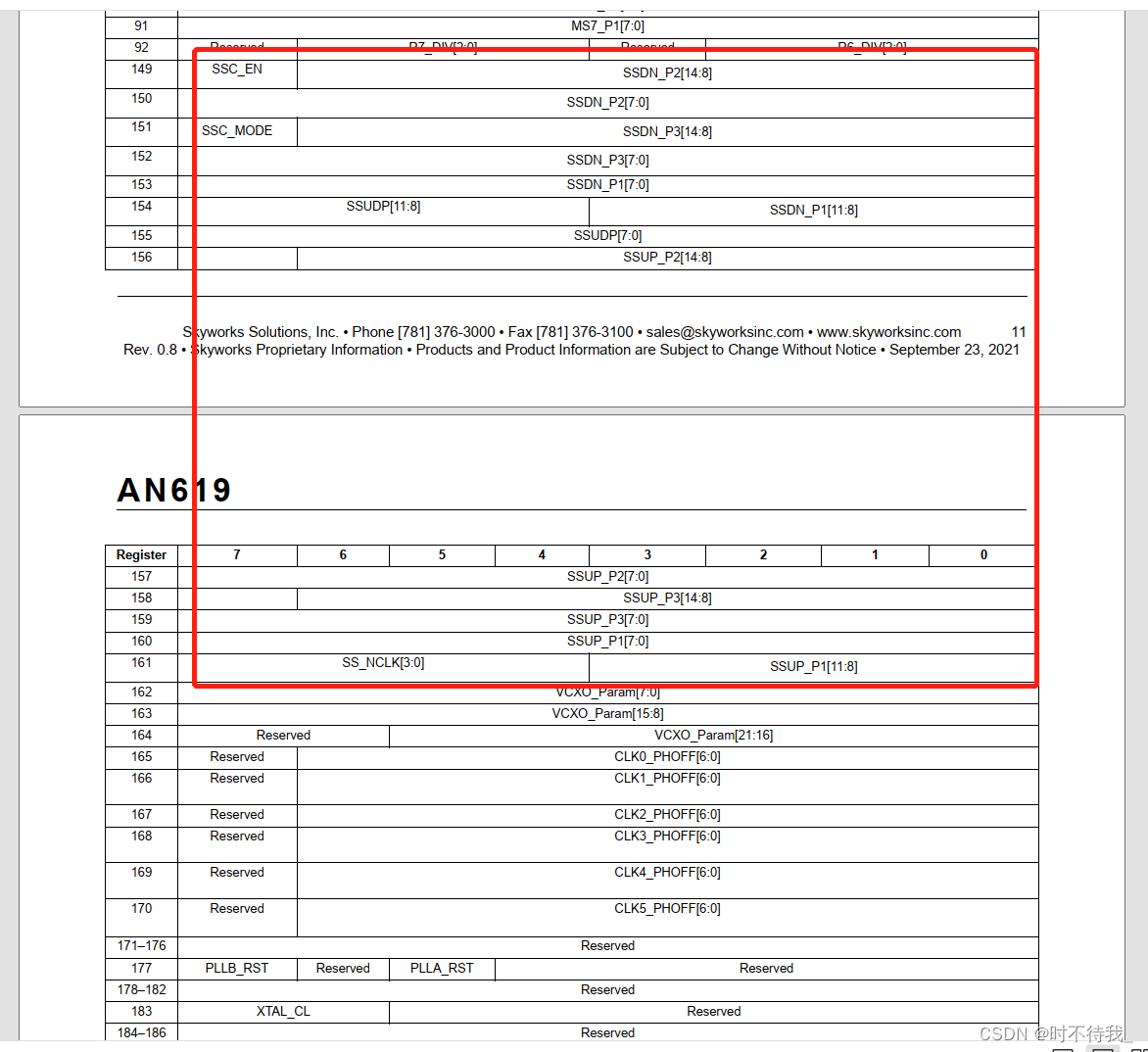

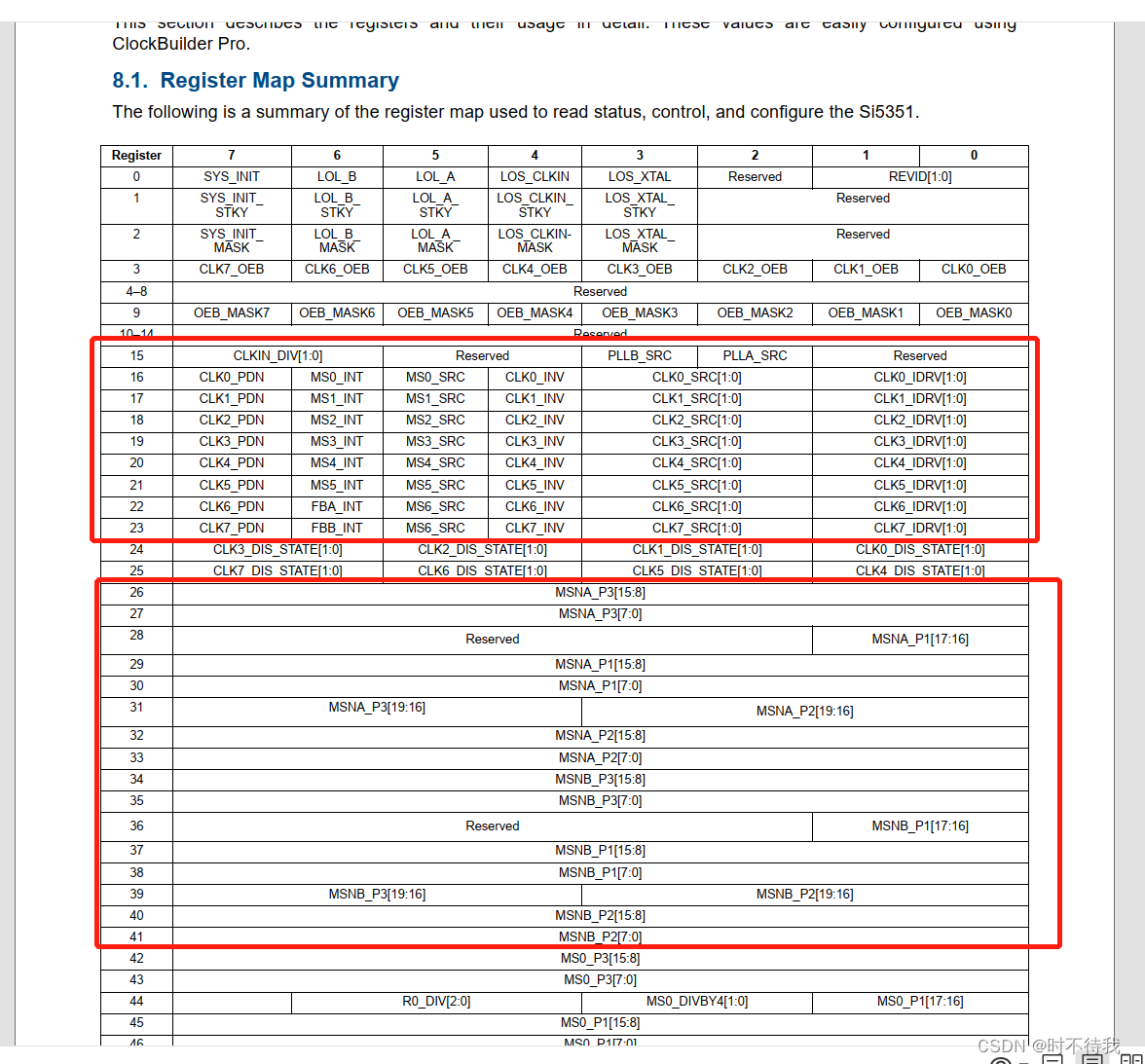

       CSDN里面已有其他博主写的挺好，基本上都是正点原子示例版本的，这里不再搬用。关于寄存器，这里简单讲讲。15-23很重要，配置通道时钟源、输出使能、输出分频、输出电流的。26-41配置PLLA和PLLB的，输入时钟经过这里配置会得到600-900MHz的锁相环输出。42-91用于配置通道时钟分频，这里的时钟源是从PLL来的。149-161是设置扩频功能的，这个功能我不清楚，没用起来。以上是很重要的寄存器，还有少量的这里不一一列举。

三、画PCB验证板

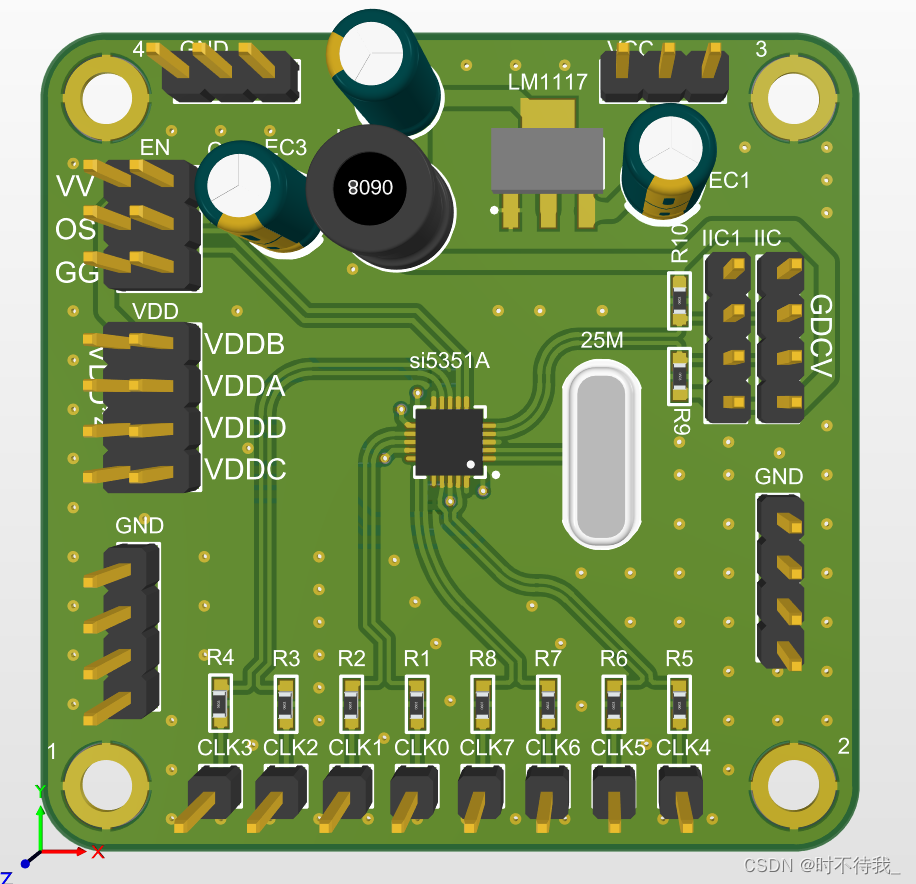

        如图,画了一个5*5cm的板。电源部分用一个3.3V的稳压芯片加简单的滤波，板背面靠近芯片VDD引脚上接贴片电容。信号引脚用差分弧线，让同一组信号线尽量对称，串电阻可以匹配50Ω阻抗，IIC接2排排针方便逻辑分析仪接线，地排针方便示波器夹地.

 四、实测输出波形

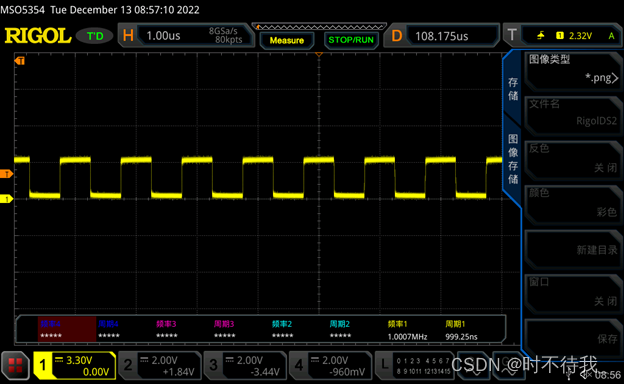

4.1.10MHz

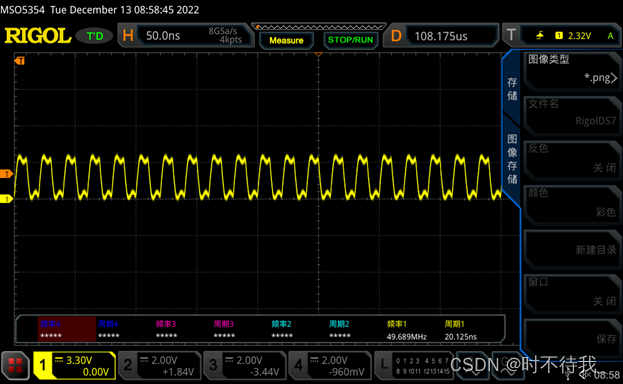

 4.2.50MHz

4.3.100MHz

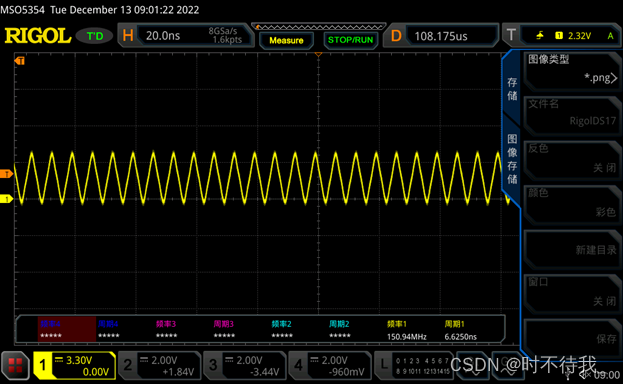

4.4.150MHz

4.5.200MHz



总结

1.自动生成配置文件的方式可以快速应用，但是想灵活改变参数还是需要代码配置寄存器，各有各的好。

2.示波器的问题，当频率高于80MHz,波形就开始变正弦波，最后类似三角波。
