【STM32】GPIO之蜂鸣器

本文详细介绍STM32F4开发板上的蜂鸣器硬件设计及软件控制方法,包括蜂鸣器简介、硬件连接、初始化配置、程序示例及循环发声实现。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

00. 目录

01. 蜂鸣器简介

蜂鸣器是一种一体化结构的电子讯响器,采用直流电压供电,广泛应用于计算机、打印机、复印机、报警器、电子玩具、汽车电子设备、电话机、定时器等电子产品中作发声器件。蜂鸣器主要分为压电式蜂鸣器和电磁式蜂鸣器两种类型。

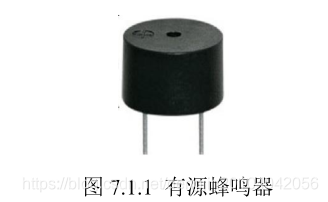

探索者 STM32F4 开发板板载的蜂鸣器是电磁式的有源蜂鸣器,如图 7.1.1 所示:
在这里插入图片描述

这里的有源不是指电源的“源”,而是指有没有自带震荡电路,有源蜂鸣器自带了震荡电路,一通电就会发声;无源蜂鸣器则没有自带震荡电路,必须外部提供 2~5Khz 左右的方波驱动,才能发声。

02. 硬件设计

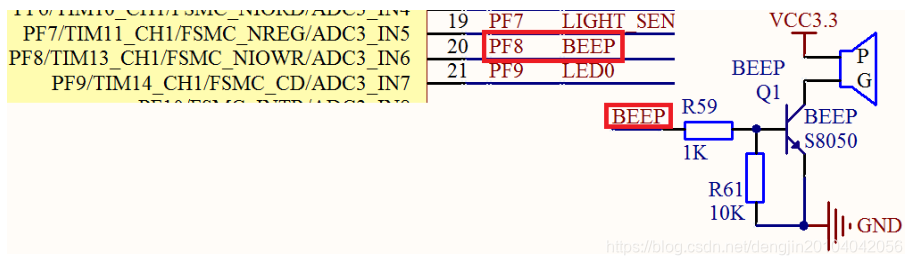

蜂鸣器在硬件上也是直接连接好了的,不需要经过任何设置,直接编写代码就可以了。蜂鸣器的驱动信号连接在 STM32F4 的 PF8 上。
在这里插入图片描述

图中我们用到一个 NPN 三极管(S8050)来驱动蜂鸣器,R61 主要用于防止蜂鸣器的误发声。当 PF.8 输出高电平的时候,蜂鸣器将发声,当 PF.8 输出低电平的时候,蜂鸣器停止发声。

03. 程序示例一

蜂鸣器不叫

beep.h文件

#ifndef __BEEP_H__
#define __BEEP_H__


#include "sys.h"


//蜂鸣器初始化
void BEEP_Init(void);

#define BEEP PFout(8)

#endif /*__BEEP_H__*/

beep.c文件

#include "beep.h"

//蜂鸣器初始化
void BEEP_Init(void)
{
	GPIO_InitTypeDef GPIO_InitStruct;

	GPIO_InitStruct.GPIO_Pin = GPIO_Pin_8;

	GPIO_InitStruct.GPIO_Mode = GPIO_Mode_OUT;

	GPIO_InitStruct.GPIO_Speed = GPIO_Speed_100MHz;

	GPIO_InitStruct.GPIO_OType = GPIO_OType_PP;

	GPIO_InitStruct.GPIO_PuPd = GPIO_PuPd_DOWN;

	//使能时钟
	RCC_AHB1PeriphClockCmd(RCC_AHB1Periph_GPIOF, ENABLE);

	//初始化GPIO
	GPIO_Init(GPIOF, &GPIO_InitStruct);

	//设置默认低电平
	GPIO_ResetBits(GPIOF, GPIO_Pin_8);
}

main.c文件

#include "stm32f4xx.h"

#include "delay.h"
#include "led.h"
#include "beep.h"


int main(void)
{
	//初始化
	delay_init(168);
	LED_Init();
	BEEP_Init();

	//蜂鸣器不叫
	GPIO_ResetBits(GPIOF, GPIO_Pin_8);
}

04. 程序示例二

蜂鸣器叫

main.c文件

#include "stm32f4xx.h"

#include "delay.h"
#include "led.h"
#include "beep.h"


int main(void)
{
	//初始化
	delay_init(168);
	LED_Init();
	BEEP_Init();

	GPIO_SetBits(GPIOF, GPIO_Pin_8);
}

05. 程序实例三

蜂鸣器循环叫1秒 不叫1秒

main.c

#include "stm32f4xx.h"

#include "delay.h"
#include "led.h"
#include "beep.h"


int main(void)
{
	//初始化
	delay_init(168);
	LED_Init();
	BEEP_Init();

	//蜂鸣器不叫
	GPIO_ResetBits(GPIOF, GPIO_Pin_8);
	GPIO_ResetBits(GPIOF, GPIO_Pin_9);
	delay_ms(1000);

	//蜂鸣器叫
	GPIO_SetBits(GPIOF, GPIO_Pin_8);
	GPIO_SetBits(GPIOF, GPIO_Pin_9);
	delay_ms(1000);

}

位带操作

main.c文件

#include "stm32f4xx.h"

#include "delay.h"
#include "led.h"
#include "beep.h"


int main(void)
{
	//初始化
	delay_init(168);
	LED_Init();
	BEEP_Init();

	//蜂鸣器不叫
	LED2 = 0;
	BEEP = 0;
	delay_ms(1000);

	//蜂鸣器叫
	LED2 = 1;
	BEEP = 1;
	delay_ms(1000);
}

06. 附录

6.1 【STM32】STM32系列教程汇总

网址:【STM32】STM32系列教程汇总

07. 声明

该教程参考了正点原子的《STM32 F4 开发指南》
