【RK3399】I3399烧写Ubuntu系统详解

已于 2023-09-02 21:35:18 修改
阅读量1.7k 收藏 2
点赞数 1
分类专栏： Linux驱动 文章标签： ubuntu linux 运维 I3399 RK3399 Ubuntu
于 2023-09-02 21:23:19 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/dengjin20104042056/article/details/132642824
版权
本文详细指导了瑞芯微开发板的驱动安装步骤，包括DriverAssistant的使用，以及镜像文件的烧写过程，涉及问题解决和注意事项，如固件更新、屏幕闪烁等。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

00. 目录

文章目录

01. 驱动安装

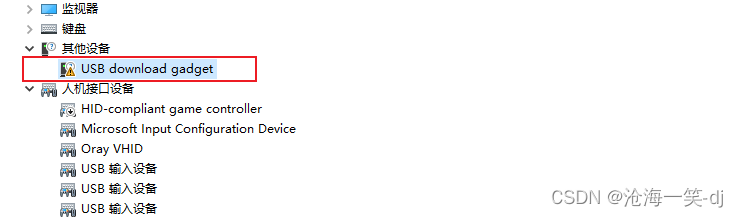

1.1 没有安装驱动的时候，显示感叹号。
在这里插入图片描述

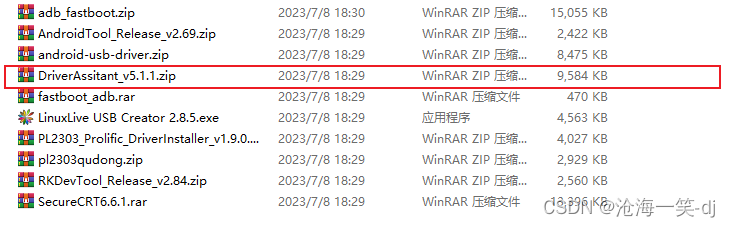

1.2 解压DriverAssitant_v5.1.1.zip
在这里插入图片描述

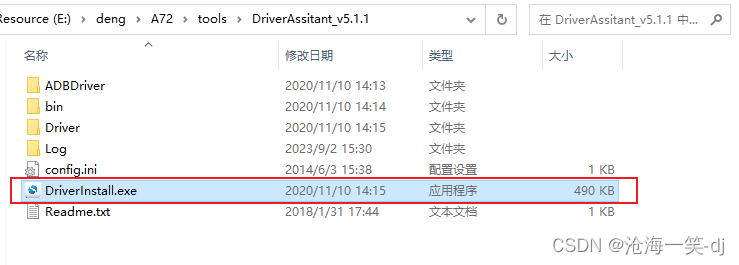

1.3 双击DriverInstall.exe可执行文件
在这里插入图片描述

1.4 点击驱动安装
在这里插入图片描述

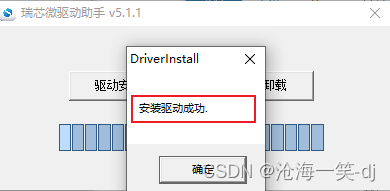

1.5 提示安装成功即可
在这里插入图片描述

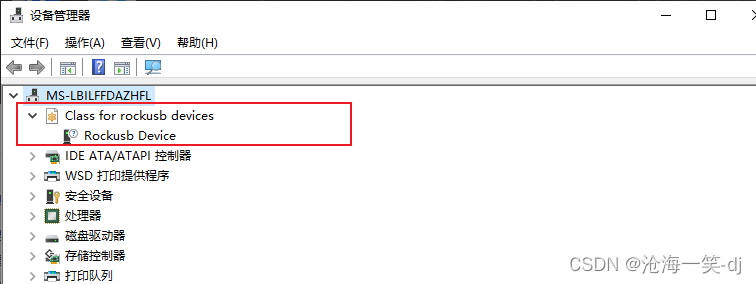

1.6 任务管理器中可以查看到Rockusb Device
在这里插入图片描述

02. 镜像文件烧写

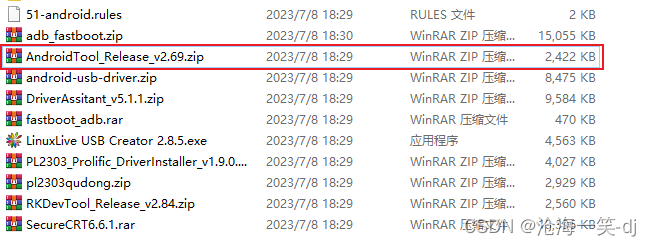

2.1 解压AndroidTool_Release_v2.69.zip
在这里插入图片描述

2.2 双击 AndroidTool.exe，启动烧写工具
在这里插入图片描述

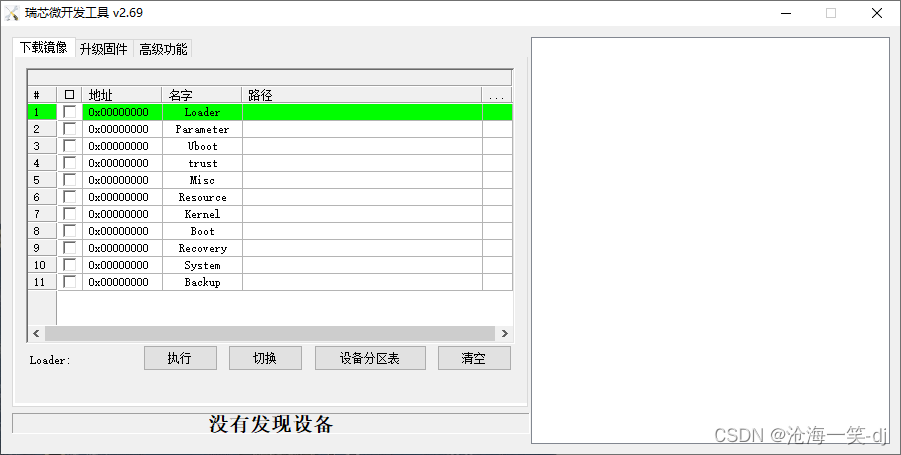

2.3 启动镜像下载软件后的界面
在这里插入图片描述

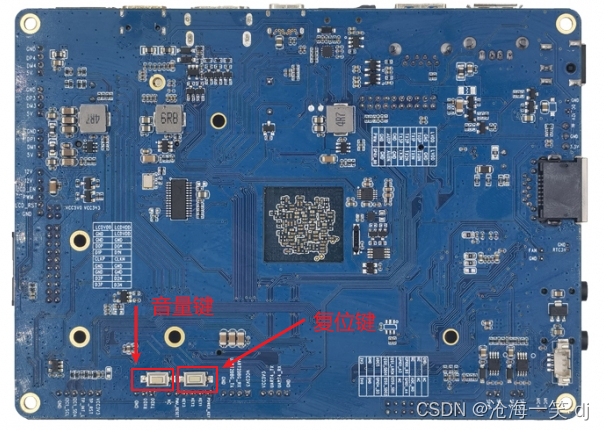

2.4 按下复位键，松开后，再按下音量键

工具配置好后，插上开发板的 TypeC 线、串口线以及 5V DC 电源线，按下复位键，松开后，再按下音量键。
在这里插入图片描述

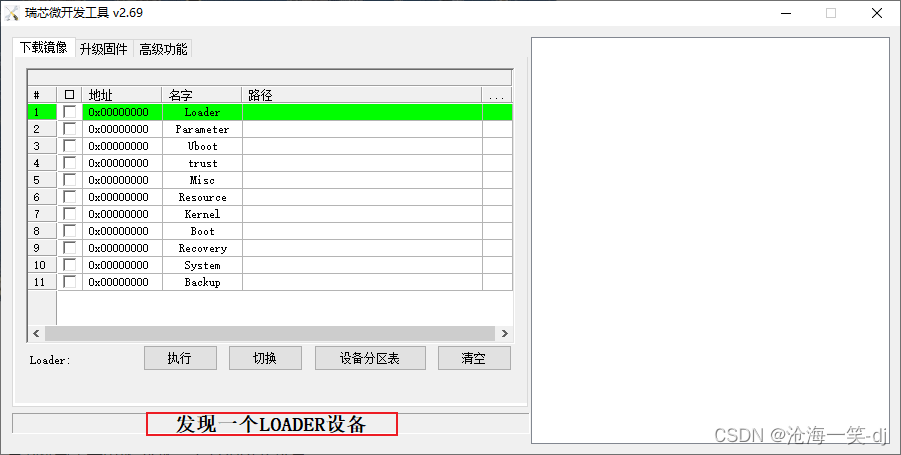

2.5 按下复位键，松开后，再按下音量键，直到烧写工具出现"发现一个 LOADER 设备"
在这里插入图片描述

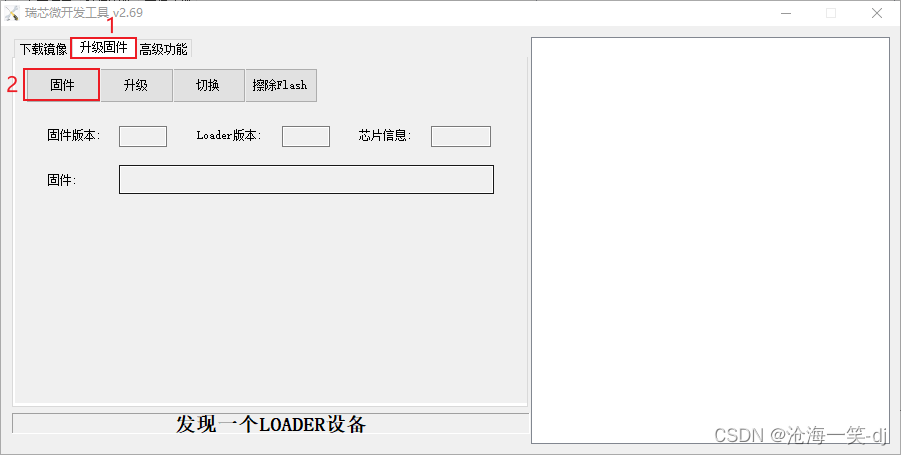

2.6 选择升级固件，然后点击固件，选择对应需要烧写的镜像文件。
在这里插入图片描述

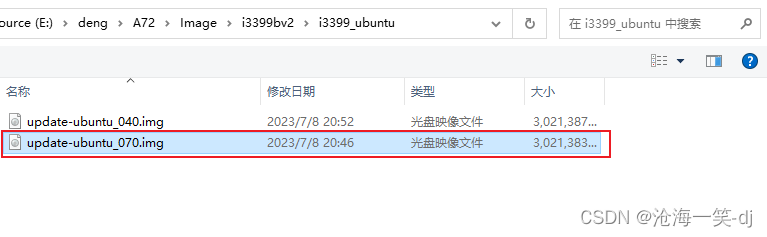

2.7 选择7寸屏幕对应的镜像，然后点击打开
在这里插入图片描述

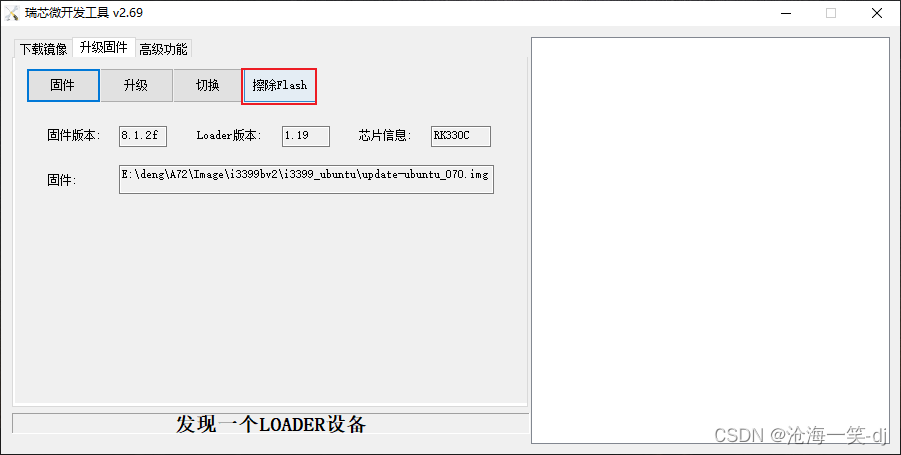

2.8 擦除Flash
在这里插入图片描述

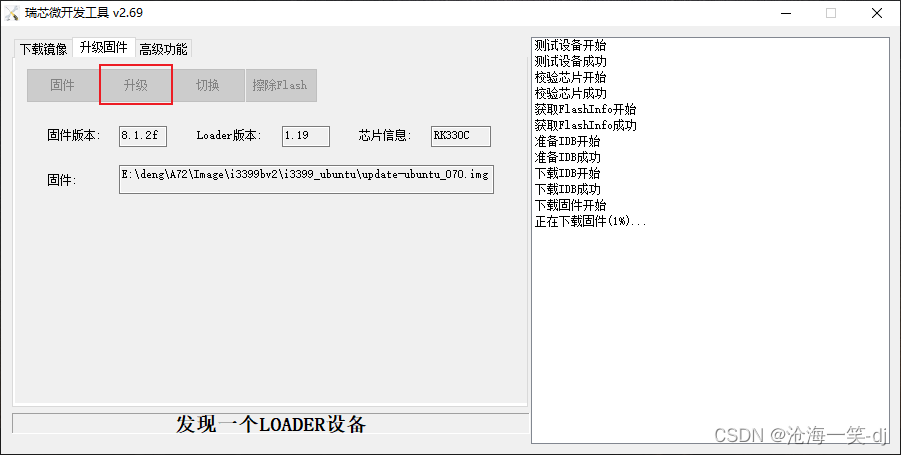

2.9 点击升级
在这里插入图片描述

2.10 此时开发板运行了Ubuntu系统
在这里插入图片描述

03. 问题讨论

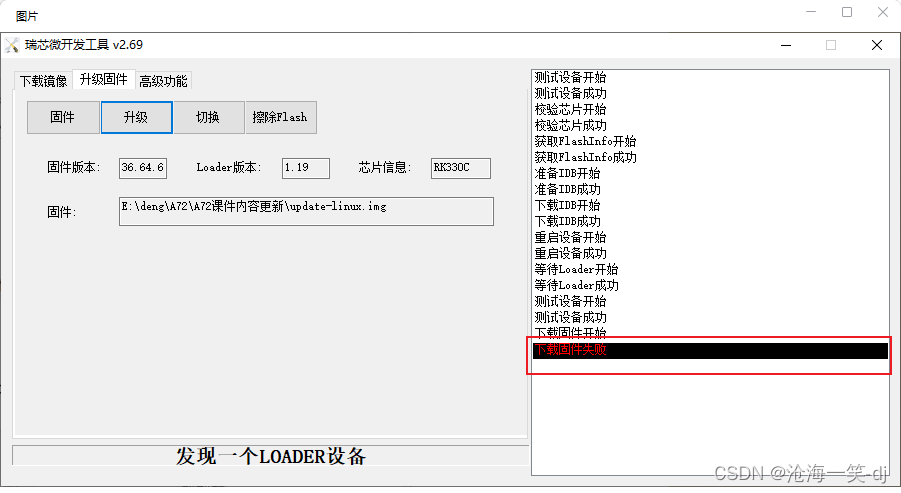

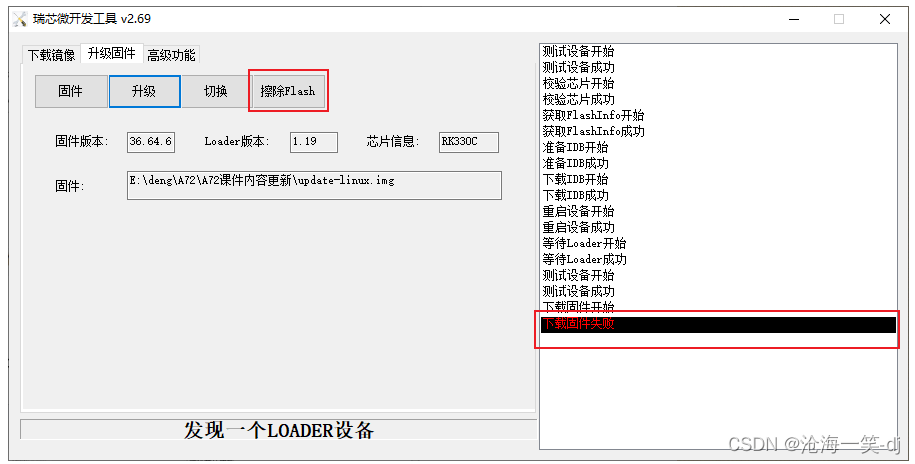

3.1 下载固件失败问题讨论
在这里插入图片描述

问题解决：执行擦除Flash即可
在这里插入图片描述

3.2 烧写界面提示发现一个LOADER设备

如果提示发现一个 ADB 设备，点击切换按钮切换成 LOADER 设备即可

3.3 镜像文件问题

Image\i3399bv2\i3399_Android\Android7.1\070mm_mipi_20220322

update_lcd070d32mm_andorid7.1.img 表示是7寸MIPI屏镜像

3.4 烧录固件之后，屏幕出现闪烁。

烧录固件后，如果屏幕出现闪烁的现象，是因为没有获取到xsign签名导致。

04. 附录

4.1 瑞芯微驱动安装助手

下载: DriverAssitant-v5.1.1.zip

4.2 Android开发工具

下载：AndroidTool-Release-v2.69.zip
