00. 目录

文章目录

01. 嘉立创EDA概述

嘉立创EDA是一款专门为中国电子工程师和程序员设计的在线PCB（印制电路板）设计软件。隶属于深圳嘉立创科技集团股份有限公司，嘉立创EDA由嘉立创EDA团队基于JavaScript独立开发，并拥有完整的自主知识产权。国内版本被称为嘉立创EDA，而国际版本则命名为EasyEDA。

嘉立创EDA提供了一系列电子设计工具，旨在简化电子设计师将创意从设计阶段迅速转移到工厂生产的过程。这款工具的主要特点是易用性、轻量级、便捷性，且不需要在Windows操作系统下运行或安装任何软件或插件。嘉立创EDA支持团队协作，并提供了原理图设计、PCB设计、库绘制、工程管理等功能。

此外，嘉立创EDA拥有超过百万的免费库，包括超过400万个元件库，这些库不断得到更新和扩充，以帮助用户专注于设计工作。它还整合了立创商城和嘉立创的元器件目录，使得电子工程师能够在设计过程中检查元器件的库存、价格、规格书和SMT信息，从而缩短器件选型和项目设计周期。

嘉立创EDA为工程师提供了两种版本：标准版和专业版。标准版简单易用，适合小规模的设计，而专业版则提供全新的交互和界面，支持更大规模的设计，并提供更严谨的设计约束和更规范的流程。

作为一款国产在线PCB设计软件，嘉立创EDA已经被超过290万位工程师所采用，提供了强大的支持，助力了1370万个设计项目。它是一款高效而强大的工具，专为满足中国电子行业的特定需求而设计。

02. 放置器件

器件在放置的画布后称为元件。

嘉立创EDA专业版的原理图和PCB均使用模板机制，放置一个器件在画布后，该器件会进入工程库作为该工程的模板，后续继续放置相同的器件时，会优先使用工程库的模板，不被器件库的更新所影响。

如果想更新工程库模板，可以在：顶部菜单 - 设计 - 更新符号，或者画布元件，右键菜单 - 更新符号进行更新工程的器件，符号或者封装。

03. 器件对话框

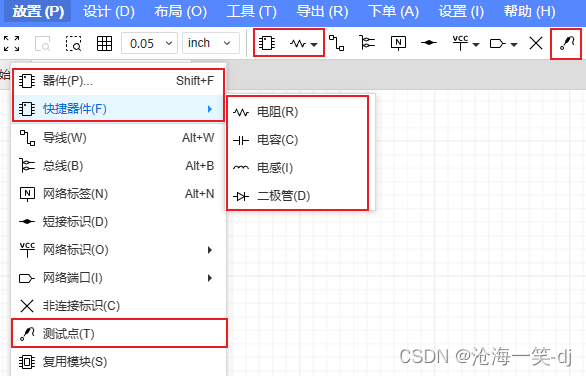

操作入口：

顶部菜单 - 放置 - 器件
顶部工具栏 - 放置器件图标
快捷键 SHIFT> + F
顶部菜单 - 放置 - 快捷器件、测试点
顶部工具栏 - 快捷器件下拉、测试点

搜索引擎支持立创商城和嘉立创EDA双引擎，当其中一个引擎不符合搜索期望时，可以进行切换。立创商城引擎只可以搜索系统库的器件。
在这里插入图片描述

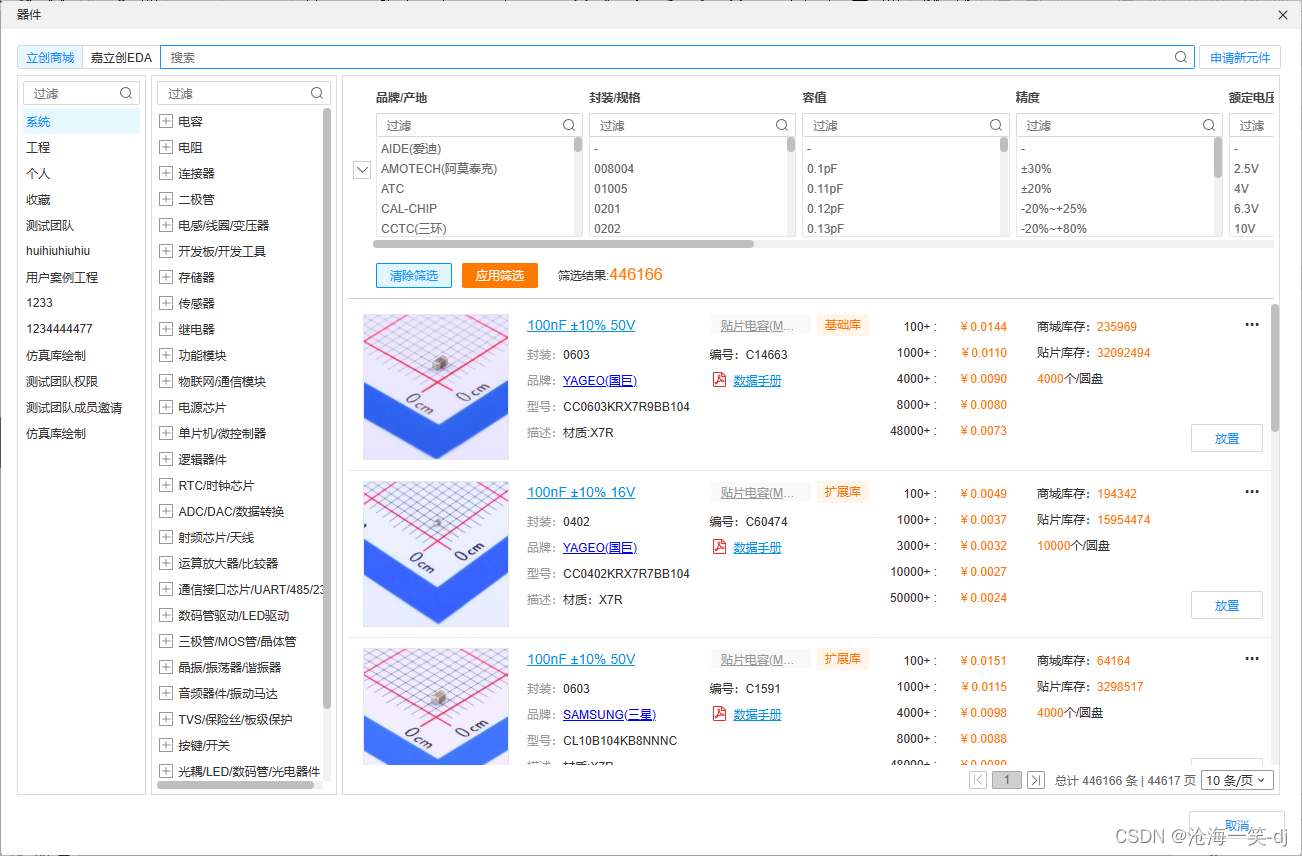

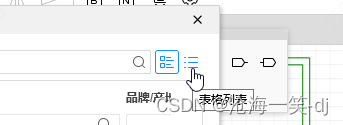

默认是详情列表，支持参数筛选过滤。也可以切换到表格列表。
在这里插入图片描述

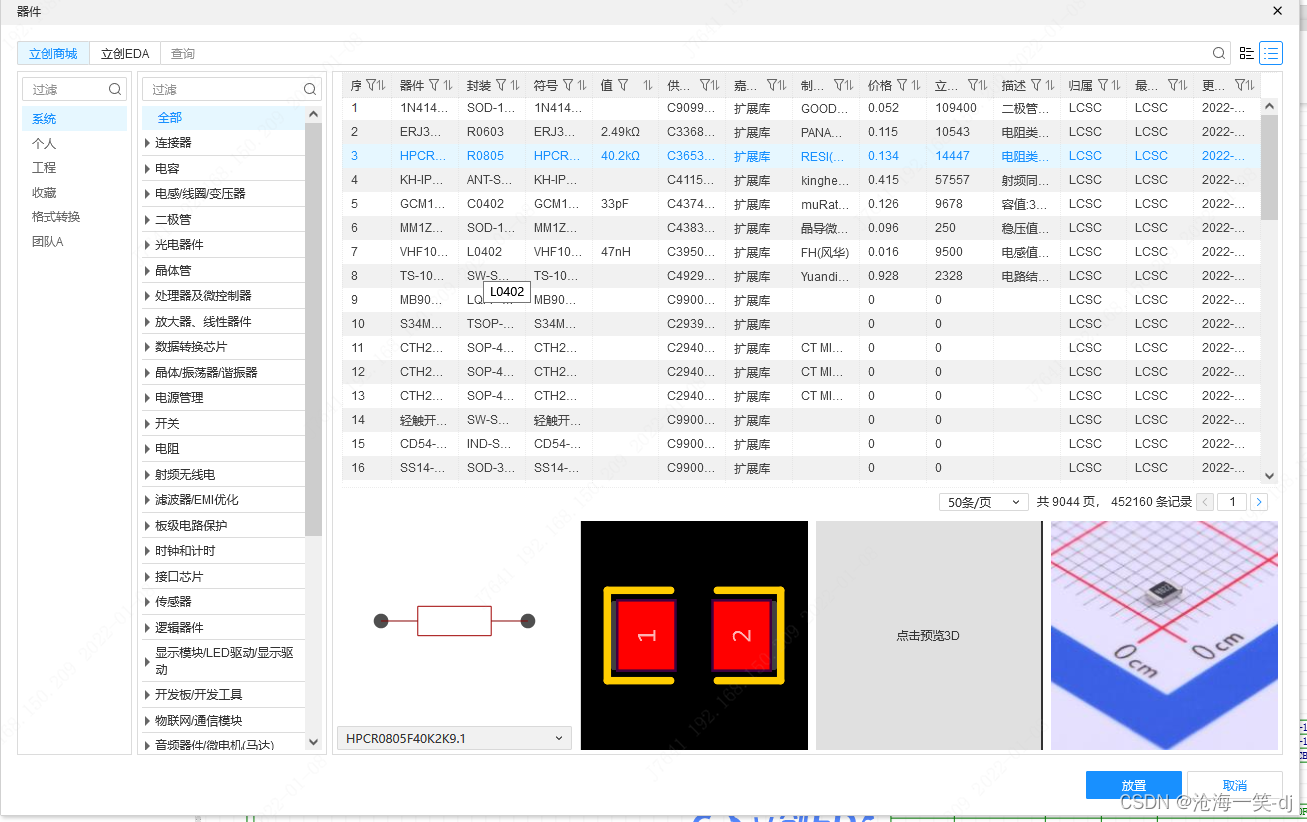

表格列表支持预览实物图，符号，封装，3D模型预览图。

在这里插入图片描述

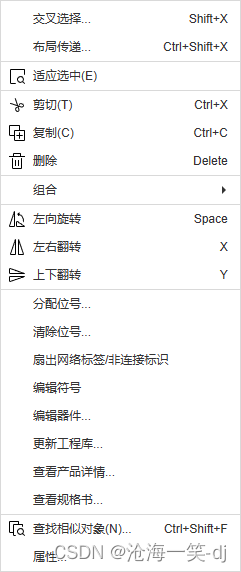

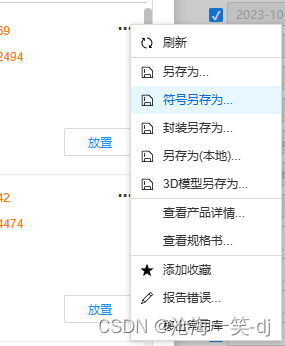

放置上方的图标可以进行更多操作，操作与底部库操作一致，列表模式下右键也可以唤出菜单。

在这里插入图片描述

点击放置器件时，器件对话框会自动消失，取消放置时再显示等待选择新的器件。在表格列表模式也可以双击库列表进行放置。

技巧：使用ESC> 键关闭放置对话框。

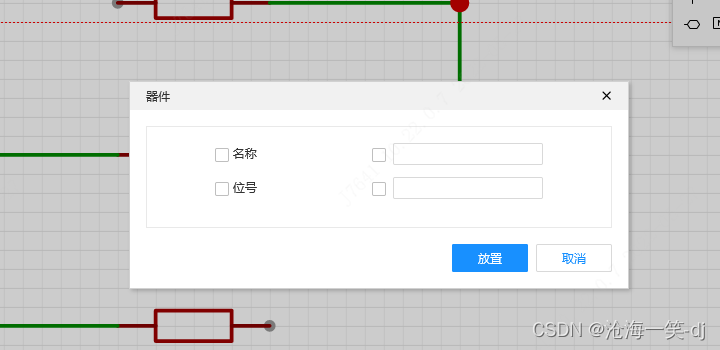

放置器件时，可以按TAB> 键设置主要的名称和位号。
在这里插入图片描述

04. 底部元件库

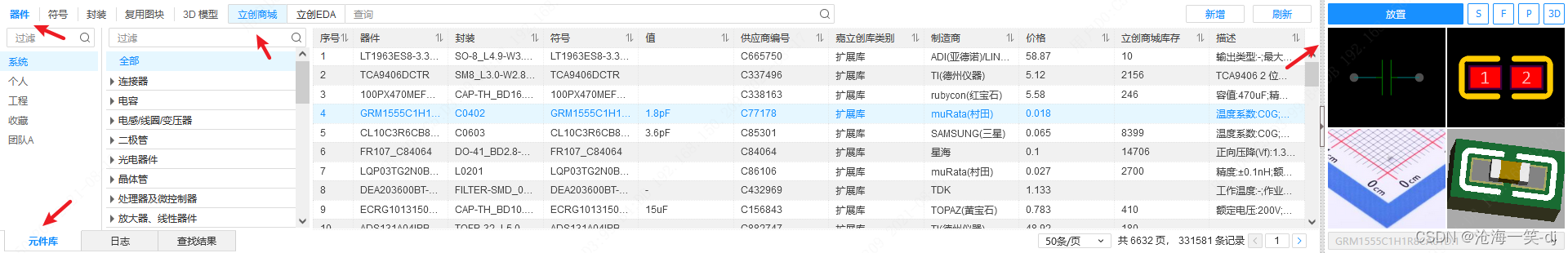

同时支持另外一个入口放置器件，底部面板，快捷键
在这里插入图片描述

选择一个器件，点击放置按钮，或者双击放置。

在工程库里面，可以编辑当前工程的器件，符号，封装的模板内容，更新后会自动刷新对应图页和PCB。

在放置器件超过设置的数量时，会有消息提示。
在这里插入图片描述

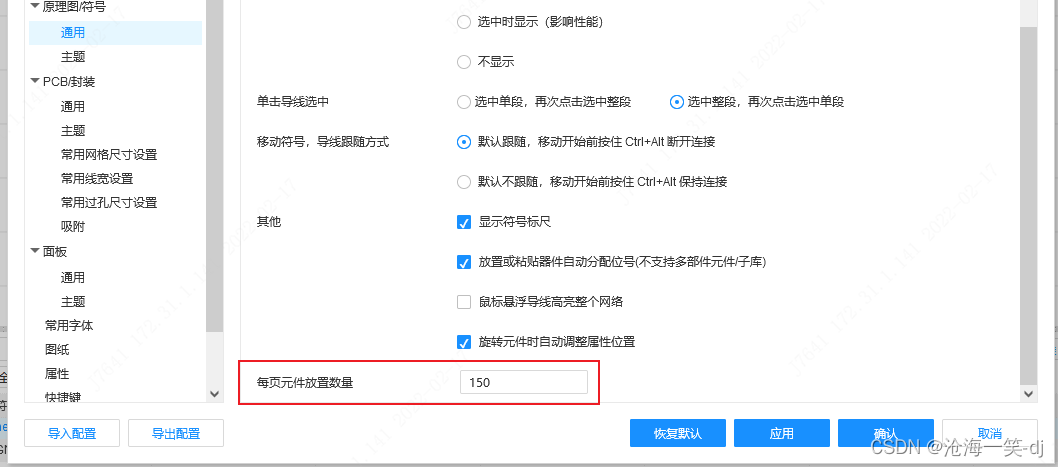

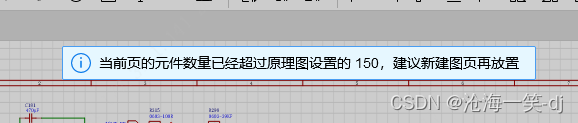

目前嘉立创EDA专业版的原理图没有使用和PCB一样的新引擎，故不建议放置超过 150 个元件每页，否则会比较卡顿。元件数量多建议新建图页。
在这里插入图片描述

当选择放置的器件是图纸类型的器件时，会将当前图页的图纸进行替换，替换为所选的图纸器件。

05. 元件属性

点击元件后，右侧属性面板可以修改和添加元件的属性。

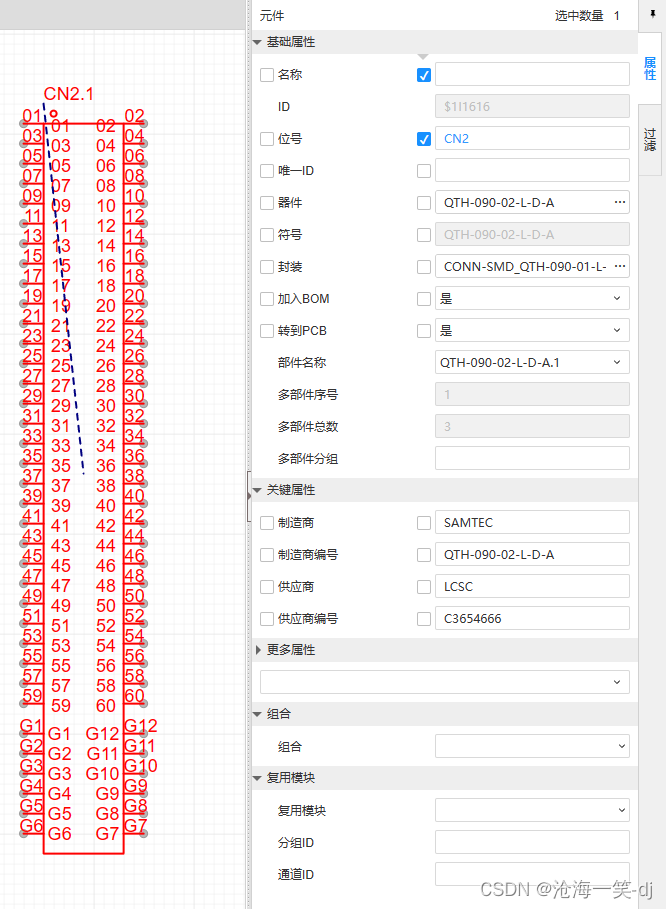

在这里插入图片描述

属性名说明：

名称：这个相当于元件的备注，根据需要进行输入，可以通过“={属性名}”的方式关联其他属性值，方便在导出BOM时对关键属性进行聚合显示在一列内。此类名称显示在画布上时，双击修改，会修改到关联属性的值。例如在名称中填写“={值}”并显示在画布上，则在画布上双击修改，“值”的属性会被联动修改。
ID：编辑器内部使用的ID。

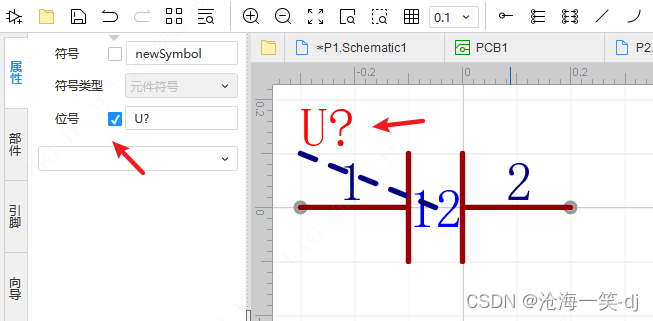

位号：元件位号。器件放置的时候默认自动分配位号，可以在设置-原理图里进行设置。多部件或子库的元件不知道自动分配位号。
唯一ID：和PCB进行关联的ID，通过这个ID确定PCB对应的元件，更新PCB的时候会自动分配，也可以手动输入。
器件：这个元件所属的器件。
符号：这个元件所关联的符号模板。
封装：这个元件所关联的封装模板，可以点击替换新的封装。
加入BOM：是否可以导出在BOM中。
转到PCB：是否可以转到PCB中。
部件名称：多部件元件才有的属性，可以通过下拉选项进行部件切换，切换当前元件的其他部件。
多部件序号：多部件元件才有的属性，显示当前部件在整个元件符号中的位置。
多部件总数：多部件元件才有的属性，显示整个元件符号的部件数量。
多部件分组：多部件元件才有的属性，用于手动规定多部件元件的分组，位号分配时会考虑这个字段。
关键属性：一些常用属性。
更多属性：除了常用属性，其他的属性，在打开原理图后，给元件添加的自定义属性。新增自定义属性名，可以在：设置 - 属性，进行添加。

勾选属性名或属性值可以显示在画布。

画布点击属性的时候会出现指示线。这个指示线可以在：设置 - 原理图设置，进行关闭。

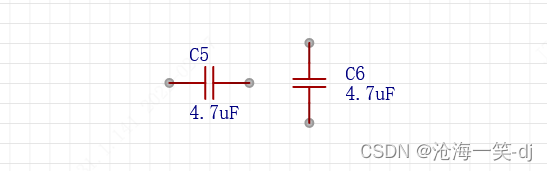

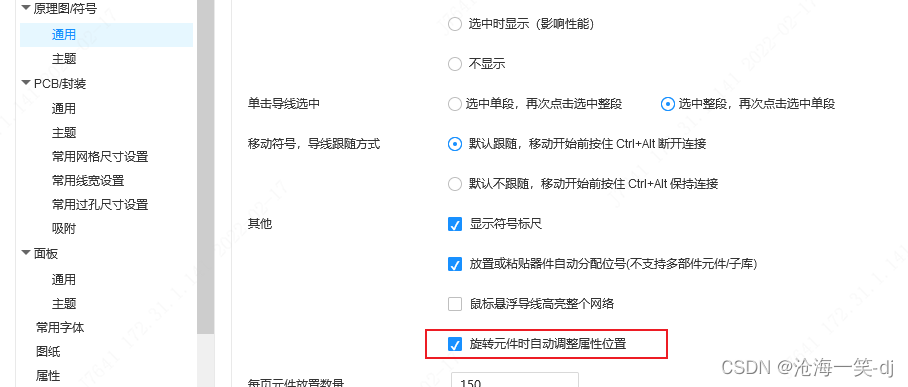

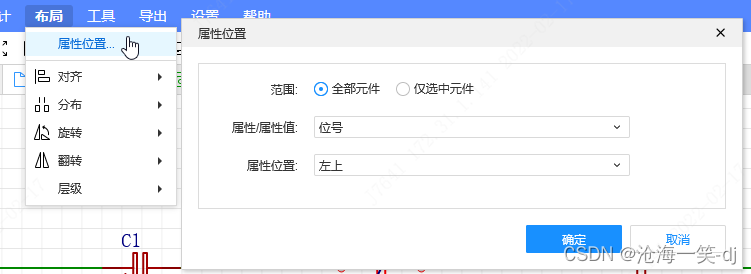

当元件进行旋转的时候，默认会自动调整属性的位置，也可以在设置里面关闭，关闭后属性会跟随元件进行旋转：
在这里插入图片描述
