目前采用OCC来实现造型，需要保证成形的结果和CATIA的结果一致。因此，首先要分析CATIA中形成的曲线具有什么样的参数，才能用OCC来做出一样的参数曲线来。这一次先用B样条来测试。



1. 首先分析IGES的格式，查阅IGES的标准规范。

  中国国家标准有对应的原始英文IGES标准的翻译版本：《GBT 14213-2008初始图形交换规范》或者英文好的直接看原版《Initial Graphics Exchange Specification, IGES 5.3》

IGES格式中，K+1代表控制点的个数，M代表基函数的阶数。按照NURBS的定义，设节点向量的个数为A+1，则有A=K+M+1。

在OCC中，定义L代表控制点个数，Degree代表基函数的阶数，控制点为FlatKnots。按照NURBS定义，有FlatKnots = L+Dgree+1。

二者本质是相同的，其中，FlatKnots=A+1，L=K+1。

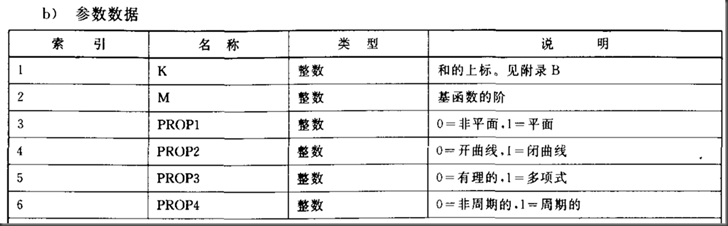

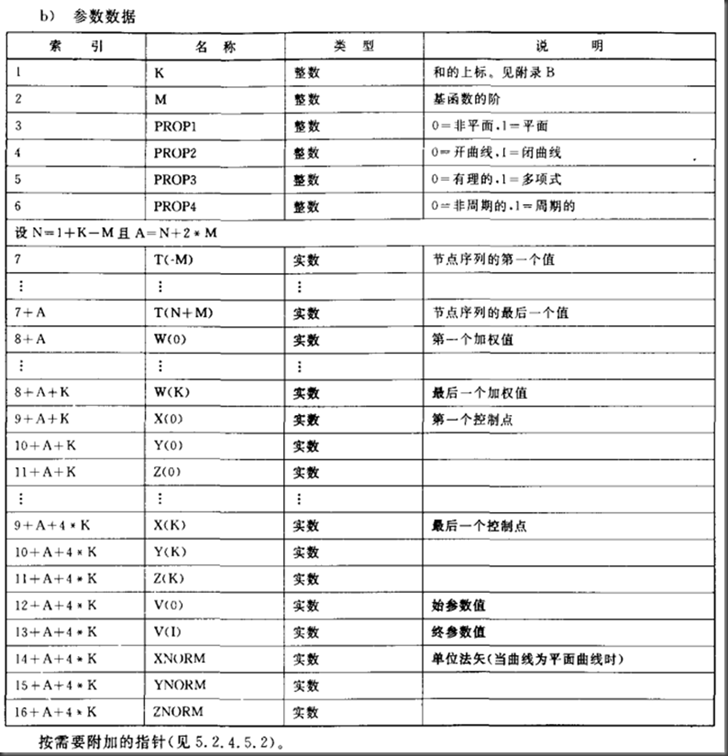

下面是IGES参数数据段中，对应B样条线(126)的格式定义。



2. 分析CATIA保存的IGES的B样条曲线的参数。



下面以一个B样条曲线为例，来看看CATIA导出的IGES文件的具体内容。

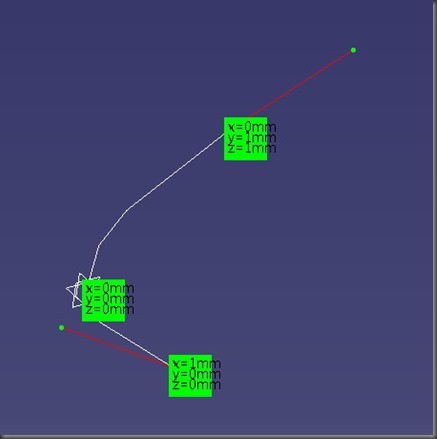

设三个点坐标为A(1.0,0.0,0.0) B(0.0,0.0,0.0) C(0.0,1.0,1.0) ，按照A，B，C顺序插值获取一个样条线。

首先用CATIA生成该插值B样条曲线，两端的切矢分别为V1=(-0.959683,-0.198757,-0.198757), V2=(0.346512,0.663298,0.663298)。

保存为IGES文件作为文本打开，其中样条的参数数据段如下，即7P对应的行。其中红色标记为B样条曲线的类型标记126，K=8，M=5。绿色为节点向量，紫色为权重，蓝色为控制点的坐标，三个一组。课件节点向量1.0对应的重度是3。如果直接插值为3次B样条（2阶连续曲线），该点的重度应该为1。



126,8,5,0,0,1,0,0.0,0.0,0.0,0.0,0.0,0.0,1.0,1.0,1.0,2.414213562,       7P      4
2.414213562,2.414213562,2.414213562,2.414213562,2.414213562,1.0,       7P      5
1.0,1.0,1.0,1.0,1.0,1.0,1.0,1.0,1.0,0.0,0.0,0.7171572875,              7P      6
-0.05857864376,-0.05857864376,0.4757359313,-0.08786796564,             7P      7
-0.08786796564,0.2757359313,-0.08786796564,-0.08786796564,             7P      8
-0.1071067812,-0.01715728753,-0.01715728753,-0.2485281374,             7P      9
0.2242640687,0.2242640687,-0.2485281374,0.4242640687,                  7P     10
0.4242640687,-0.1656854249,0.6828427125,0.6828427125,                  7P     11
-6.898041511E-016,1.0,1.0,8.523144705E-018,2.414213562,0.0,0.0,        7P     12
0.0,0,0;                                                               7P     13



 转换为IGES标准中的定义表格形式：

索引

名称

数据

说明

1

K

8

K+1为控制点个数

2

M

5

阶数

3

PROP1

0

是否平面曲线

4

PROP2

0

是否闭曲线

5

PROP3

1

是否多项式

6

PROP4

0

是否周期

7

T(-M)

0.0

节点向量第一个

…

…

…



7+A

T(N+M)

2.414213562

节点向量最后一个

8+A

W(0)

1.0

权重第一个

…

…

…



8+A+K

W(K)

1.0

权重最后一个

9+A+K

X(0)

1.0

控制点第一个X

10+A+K

Y(0)

0.0

控制点第一个Y

11+A+K

Z(0)

0.0

控制点第一个Z

…

…

…



9+A+4*K

X(K)

-6.90E-16

控制点最后一个X

10+A+4*K

Y(K)

1.0

控制点最后一个Y

11+A+4*K

Z(K)

1.0

控制点最后一个Z

12+A+4*K

V(0)

8.52E-18

始参数值

13+A+4*K

V(1)

2.414213562

终参数值

14+A+4*K

XNORM

0.0

平面曲线的法向

15+A+4*K

YNORM

0.0



16+A+4*K

ZNORM

0.0



那么这样可以看出CATIA采用n=3个点插值出来的B样条曲线默认采用M=5阶的基函数，控制点的个数为3*n。那么n=3个点产生9个控制点。相应的节点向量数量为15。于是对应导出的IGES文件中K=8，M=5，A=14。

这个与NURBS BOOK中的插值算法有所不同，主要是参数u的初始化方法有所区别。NURBS BOOK中设置初始的u可以采用的主要有三种：



    a. 等间距equally space:

    b. 弦长chord length:然后

    c.  向心centripetal method: 然后



再仔细的观察，发现CATIA导出的曲线本质上是采用了第二种弦长法，其方法是在每一个控制点处重度提高到3（重度提高1阶，则连续性降低一阶），并升阶到5阶B样条。结合整体5阶的基函数，其实本质上相当于等效是采用3阶基函数B样条曲线（2阶连续）。将基函数从3阶升到5阶，从而曲线从2阶连续提高到4阶连续。然后各个控制点重度从1增加到3，使控制点处阶数降低2，曲线还是2阶连续。但是为什么CATIA需要这种方式来保存CAD数据，还有待思考。



3. 采用OCC实现相同参数的曲线并保存为IGES。

OCC可以采用GeomAPI提供的插值API：GeomAPI_Interpolate。也可以用BSplCLib提供的B样条底层算法来实现。建议使用API，会简单许多。 OCC中的GeomAPI_Interpolate插值出来的NURBS曲线为3阶，也就是2阶连续曲线，本质上和CATIA是相同的，只是CATIA升阶了。 GeomAPI插值的流程如下，每一步都不能跳过。

      a. 确定插值点，确定切矢约束

      b. GeomAPI_Interpolate()

      c. 用Load()添加约束

      d. 用Perform()进行插值

      e. 用IsDone()检查计算是否完成

      f. 用Curve()获得样条曲线对象

另外GeomAPI_Interpolate函数的参数中有两个要注意的地方：

一是插值点数组TColgp_HArray1OfPnt是一个可以自定义下标范围的类型，而在GeomAPI_Interpolate中要求这个参数的下标从1开始，而不是从0开始。（这个问题找的我吐血，看完插值源代码才明白）

二是Load()函数要求用两种方式给出切矢约束：每个点的切矢及其标致或者两端点的切矢。如果不需要切矢约束，可以采用前者，随意设置每一个点的切矢，之后设置所有点的标志为false。注意不能跨过Load()函数直接进行Perform()。

这样直接生成的B样条曲线为3阶（2阶连续），控制点5个。生成的IGES文件参数数据段如下：



126,4,3,1,0,1,0,0.E+000,0.E+000,0.E+000,0.E+000,1.,2.414213562,  0000001P0000001
2.414213562,2.414213562,2.414213562,1.,1.,1.,1.,1.,1.,0.E+000,   0000001P0000002
0.E+000,0.528595479,-9.763107294E-002,-9.763107294E-002,         0000001P0000003
-0.276142375,-9.763107294E-002,-9.763107294E-002,-0.276142375,   0000001P0000004
0.471404521,0.471404521,0.E+000,1.,1.,0.E+000,2.414213562,       0000001P0000005
-0.E+000,-0.707106781,0.707106781;                               0000001P0000006
S      1G      4D      2P      6                                        T0000001



颜色标记与之前的相同，红色标记为B样条曲线的类型标记126，K=4，M=3。绿色为节点向量，紫色为权重，蓝色为控制点的坐标。

此处发现了一个有趣的地方，这三个点插值获得曲线应该是平面曲线，但是CATIA没有将其标记为平面曲线（见IGES格式参数数据段索引编号为3的数据标记），并且最后一个控制的坐标没有精确为0.0，而是-6.898041511E-016。

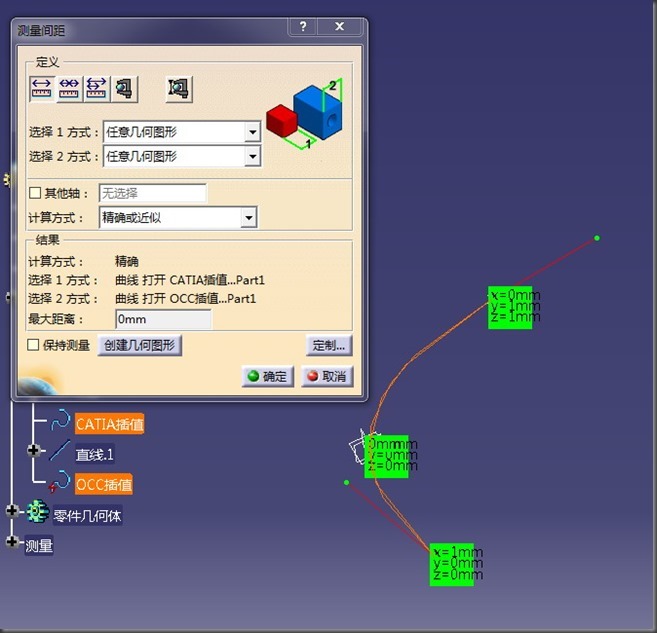

为了进一步检验二者是否一致，将OCC生成的IGES导入CATIA，用CATIA的精确测量检查二者最大距离，最大距离结果当然是精确为0。



这样一来，就可以保证在曲线上，用OCC获取的曲线和CATIA获取的曲线精确一致了。但是等等，觉得还是不够？需要导出的阶数也完全一样？好吧，那么只需要进行升阶操作即可，以后再研究。

代码如下：



Handle(Geom_Curve) curve_test1()
{
    Handle(TColgp_HArray1OfPnt) pts = new TColgp_HArray1OfPnt(1,3);
    pts->SetValue(1,gp_Pnt(1.0,0.0,0.0));
    pts->SetValue(2,gp_Pnt(0.0,0.0,0.0));
    pts->SetValue(3,gp_Pnt(0.0,1.0,1.0));
    //define points to be interpolated
    GeomAPI_Interpolate interp(pts,Standard_False,1e-6);
    gp_Vec v(0.0,0.0,0.0);
    TColgp_Array1OfVec vtan(v,1,3);
    Handle(TColStd_HArray1OfBoolean) flags = new TColStd_HArray1OfBoolean(1,3,false);
    // define tangents and flags for every pole, any data is ok, not used.
    interp.Load(vtan,flags,Standard_False);
    interp.Perform();
    if ( interp.IsDone() )
    {
    // return curve with default degree
    // if you want to increase degree to 5, use this
    // (interp.Curve())->IncreaseDegree(5);
    return interp.Curve();
    }
    else
        return NULL;
}

void iges_write_test()
{
    IGESControl_Controller::Init();
    IGESControl_Writer ICW ("MM", 0);
    //creates a writer object for writing in Face mode with millimeters
    //Handle(Geom_Surface) surf = surface_test();
    Handle(Geom_Curve) curve = curve_test1();
    ICW.AddGeom (curve);
    //adds shape sh to IGES model
    ICW.ComputeModel();
    Standard_Boolean OK = ICW.Write ("MyCurveFile.igs");
    //writes a model to the file MyFile.igs
}







这样导出来以后获得的IGES文件内容就和CATIA导出的一模一样了



126,8,5,1,0,1,0,0.E+000,0.E+000,0.E+000,0.E+000,0.E+000,0.E+000, 0000001P0000001
1.,1.,1.,2.414213562,2.414213562,2.414213562,2.414213562,        0000001P0000002
2.414213562,2.414213562,1.,1.,1.,1.,1.,1.,1.,1.,1.,1.,0.E+000,   0000001P0000003
0.E+000,0.717157288,-5.857864376E-002,-5.857864376E-002,         0000001P0000004
0.475735931,-8.786796564E-002,-8.786796564E-002,0.275735931,     0000001P0000005
-8.786796564E-002,-8.786796564E-002,-0.107106781,                0000001P0000006
-1.715728753E-002,-1.715728753E-002,-0.248528137,0.224264069,    0000001P0000007
0.224264069,-0.248528137,0.424264069,0.424264069,-0.165685425,   0000001P0000008
0.682842712,0.682842712,0.E+000,1.,1.,0.E+000,2.414213562,       0000001P0000009
-0.E+000,-0.707106781,0.707106781;                               0000001P0000010
S      1G      4D      2P     10                                        T0000001



和CATIA导出的IGES文件数据一样，绿色为节点向量，紫色为权重，蓝色为控制点的坐标，三个一组，节点向量1.0对应的重度是3。K=8，M=5，A=14。
