STM32——EEPROM使用——(转载)

一、I2C接口读写EEPROM（AT24C02）

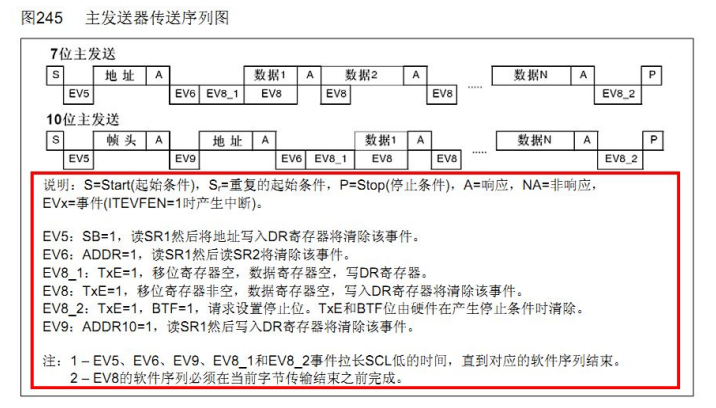

       ——主模式，分别用作主发送器和主接收器。通过查询事件的方式来确保正常通信。

1、I 2C接口初始化

        与其他对GPIO 复用的外设一样，它先调用了用户函数I2C_GPIO_Confi g() 配置好 I 2 C 所用的 I/O端口，然后再调用用户函数 I2C_Mode_Confi gu() 设置 I 2 C 的工作模式，并使能相关外设的时钟。

1. void I2C_EE_Init(void)
2. {
3. I2C_GPIO_Config();
4. I2C_Mode_Config();
5.
6. /* 根据头文件 i2c_ee. 14 h 中的定义来选择 EEPROM 要写入的地址 */
7. #ifdef EEPROM_Block0_ADDRESS /* 选择 EEPROM Block0 来写入 */
8. EEPROM_ADDRESS = EEPROM_Block0_ADDRESS;
9. #endif
10. #ifdef EEPROM_Block1_ADDRESS /* 选择 EEPROM Block1 来写入 */
11. EEPROM_ADDRESS = EEPROM_Block1_ADDRESS;
12. #endif
13. #ifdef EEPROM_Block2_ADDRESS /* 选择 EEPROM Block2 来写入 */
14. EEPROM_ADDRESS = EEPROM_Block2_ADDRESS;
15. #endif
16. #ifdef EEPROM_Block3_ADDRESS /* 选择 EEPROM Block3 来写入 */
17. EEPROM_ADDRESS = EEPROM_Block3_ADDRESS;
18. #endif
19. }

（1）EEPROM地址

        AT24C02：256字节，高四位硬性规定，最低位是R/W（传输方向选择位），在制作硬件时，我们可以根据需要改变的是地址位中的 A2、A1、A0 位。原理图上面全接地，所以它的地址为 ：0xA0 或 0xA1。

2、GPIO端口初始化

1. static void I2C_GPIO_Config(void)
2. {
3. GPIO_InitTypeDef GPIO_InitStructure;
4.
5. /* 使能与 I2C1 有关的时钟 */
6. RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB, ENABLE);
7. RCC_APB1PeriphClockCmd(RCC_APB1Periph_I2C1, ENABLE);
8.
9. /* 配置SCL SDA引脚速率输出方式 */
10. GPIO_InitStructure.GPIO_Pin = GPIO_Pin_6 | GPIO_Pin_7;
11. GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
12. GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_OD; // 开漏输出
13. GPIO_Init(GPIOB, &GPIO_InitStructure);
14. }

3、I2C模式初始化



1. typedef struct
2. {
3. uint32_t I2C_ClockSpeed;
4. uint16_t I2C_Mode;
5. uint16_t I2C_DutyCycle;
6. uint16_t I2C_OwnAddress1;
7. uint16_t I2C_Ack;
8. uint16_t I2C_AcknowledgedAddress;
9. } I2C_InitTypeDef;

（1）I2C_Mode：本成员是选择 I 2 C 的使用方式，有 I 2 C 模式（I2C_Mode_I2C）和SMBus 模式。（I2C_Mode_SMBusDevice、I2C_Mode_SMBusHost）

（2）I2C_DutyCycle：设置的是 I 2 C 的 SCL 线时钟的占空比。在 STM32 的 I 2 C 占空比配置中有两个选择，分别为高电平时间和低电平时间之比为16 ：9 （I2C_DutyCycle_16_9）和 2 ：1（ I2C_DutyCycle_2）。

（3）I2C_OwnAddress1：本 成 员 配 置 的 是 STM32 的 I 2 C 设 备 自 己 的 地 址， 每个 连 接 到 I 2 C 总线上的设备都要有一个自己的地址，作为主机也不例外。这个地址可以被配置为 7 位和 10 位地址。我们把这个地址设置为 0x0A （自定义宏I2C1_OWN_ADDRESS7 的值）。

（4）I2C_Ack_Enable：本成员关于 I 2 C 应答设置，设置为使能则每接收到一个字节就返回一个应答信号。配置为允许应答（I2C_Ack_Enable），这是绝大多数遵循 I 2 C标准的设备通信的要求，改为禁止应答 （I2C_Ack_Disable）往往会导致通信错误。

（5）I2C_AcknowledgeAddress：本成员选择 I 2 C 的寻址模式是 7 位还是 10 位地址。这需要根据实际连接到 I 2C 总线上设备的地址进行选择。与 EEPROM 进行通信，使用的为 7 位寻址模式（I2C_AcknowledgedAddress_7bit）。

（6）I2C_ClockSpeed：本成员设置的是 I 2 C 的传输速率，在调用初始化函数时，函数会根据我们输入的数值经过运算后把分频值写入到 I 2 C 的时钟控制寄存器。而我们写入的这个参数值不得高于 400 kHz。——400000

对结构体成员赋值完成后，我们调用库函数 I2C_Init() 根据我们的配置对 I 2 C 进行初始化， 并调用库函数 I2C_Cmd() 使能I 2 C 外设。

1. static void I2C_Mode_Configu(void)
2. {
3. I2C_InitTypeDef I2C_InitStructure;
4.
5. I2C_InitStructure.I2C_Mode = I2C_Mode_I2C; /* I2C 配置 */
6.
7. I2C_InitStructure.I2C_DutyCycle = I2C_DutyCycle_2; /* 高电平数据稳定，低电平数据变化 SCL 时钟线的占空比 */
8. I2C_InitStructure.I2C_OwnAddress1 = I2C1_OWN_ADDRESS7;
9. I2C_InitStructure.I2C_Ack = I2C_Ack_Enable ;
10. I2C_InitStructure.I2C_AcknowledgedAddress = I2C_AcknowledgedAddress_7bit; /* I2C 的寻址模式 */
11. I2C_InitStructure.I2C_ClockSpeed = I2C_Speed; /* 通信速率 */
12.
13. I2C_Init(I2C1, &I2C_InitStructure); /* I2C1 初始化 */
14. I2C_Cmd(I2C1, ENABLE); /* 使能 I2C1 */
15. }

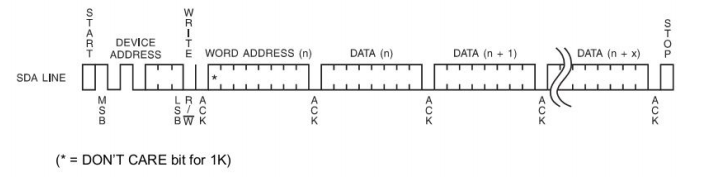

二、对EEPROM的读写操作

1. void I2C_Test(void)
2. {
3. u16 i;
4.
5. printf("写入的数据\n\r");
6.
7. for ( i = 0; i <= 255; i++ ) //填充缓冲
8. {
9. I2c_Buf_Write[i] = i;
10. printf("0x%02X ", I2c_Buf_Write[i]);
11. if (i % 16 == 15)
12. {
13. printf("\n\r");
14. }
15. }
16.
17. I2C_EE_BufferWrite( I2c_Buf_Write, EEP_Firstpage, 256); //将 I2c_Buf_Write 中顺序递增的数据写入 EERPOM 中
18.
19. printf("\n\r 写成功\n\r");
20. printf("\n\r 读出的数据\n\r");
21.
22. I2C_EE_BufferRead(I2c_Buf_Read, EEP_Firstpage, 256); //将 EEPROM 读出数据顺序保持到 I2c_Buf_Read 中
23.
24. //将 I2c_Buf_Read 中的数据通过串口打印
25. for (i = 0; i < 256; i++)
26. {
27. if (I2c_Buf_Read[i] != I2c_Buf_Write[i])
28. {
29. printf("0x%02X ", I2c_Buf_Read[i]);
30. printf("错误:I2C EEPROM 写入与读出的数据不一致\n\r");
31. return;
32. }
33. printf("0x%02X ", I2c_Buf_Read[i]);
34. if (i % 16 == 15)
35. {
36. printf("\n\r");
37. }
38. }
39. printf(
