10uF的电容能滤除什么频率的电源纹波？

10uF的电容能滤除什么频率的电源纹波？

Reference

《高速电路设计实践》 王剑宇 苏颖 著 电子工业出版社、中国工信出版集团

问题：10uF的电容能滤除什么频率的电源纹波？

在高速电路设计当中，经常使用电容为射频器件的电源供电电路滤波。而在高频环境下，电容应该是由ESL，ESR与电容本身组合而成的分立电路。低频信号通过电容的时候，电容本身的容性特征较为明显，随着频率升高，容性阻抗变得越来越小，感性阻抗变得越来越大。频率继续升高，电容可能完全表现出感性。中间发生串联谐振的频点，就可以认为是滤波电容工作的中心频点。也就是说滤波频点的求解可以表达为：
\[ F = \frac{1}{2 \pi \sqrt{ESL \cdot C}} \]

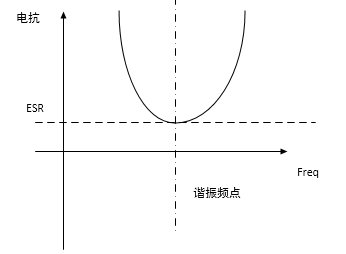

如上图所示，在谐振频点处，电容的电抗表现为ESR的值。

容值本身是好确定的，ESL与电容的封装和类型有关，比如说电容的尺寸，电容本身的构成都会有影响。以贴片陶瓷电容为例，其ESL可以表达为如下各项：

封装尺寸	0201	0402	0603	0805	1206	0612
ESL(pH)	400	550	700	800	1250	63

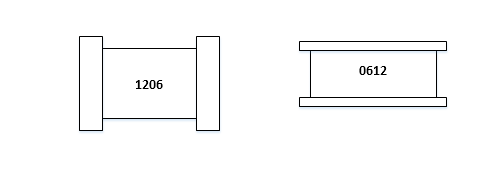

0612的封装的电容长边为焊接边，连接PCB上的焊盘，形状如下，ESL的值比较特殊。很小的ESL值使得其更加适用于滤除高频噪声。

回到问题，10uF的电容能滤除多大频率的电源纹波。首先，如果采用使用最为广泛的0402尺寸的陶瓷贴片电容，谐振频点应该为2.15MHz左右。
