纹波测量 以及 ATX 12V PC 电源 介绍

1.0输入特性：

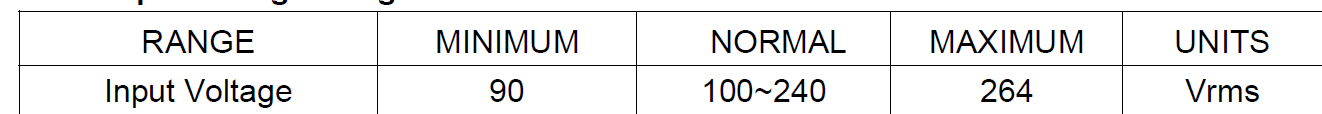

1.1输入电压范围
90Vac至264Vac，单相。

1.2输入频率范围
47-63Hz； 正常频率范围：50-60Hz
1.3输入电流
最大输入交流电流：5Amp R.M.S max @ 90Vac 满载;
1.4浪涌电流：
在第1.1节的所有线路电压条件下，电源浪涌电流应小于其关键组件（包括大容量整流器，保险丝和电涌限制设备）的额定值。
1.5功率效率：
50％负载时的效率至少应为65％。 在115Vac下进行测量。
1.6谐波电流：
（1）电源线的谐波和中性线电流应符合IEC61000-3-2标准 D类设备。
（2）测量应在75W输入功率和满载负载下进行，输入电压应为 220Vac / 50Hz或230Vac / 60Hz，请勿在低量程下进行测试。

2.0输出特性：
2.1静态输出特性：
表2.静态输出特性

（1）3.3V和5V的总合功率不得超过95W。
（2）连续输出功率不得超过250W。在40℃时，连续输出功率不得超过200W。

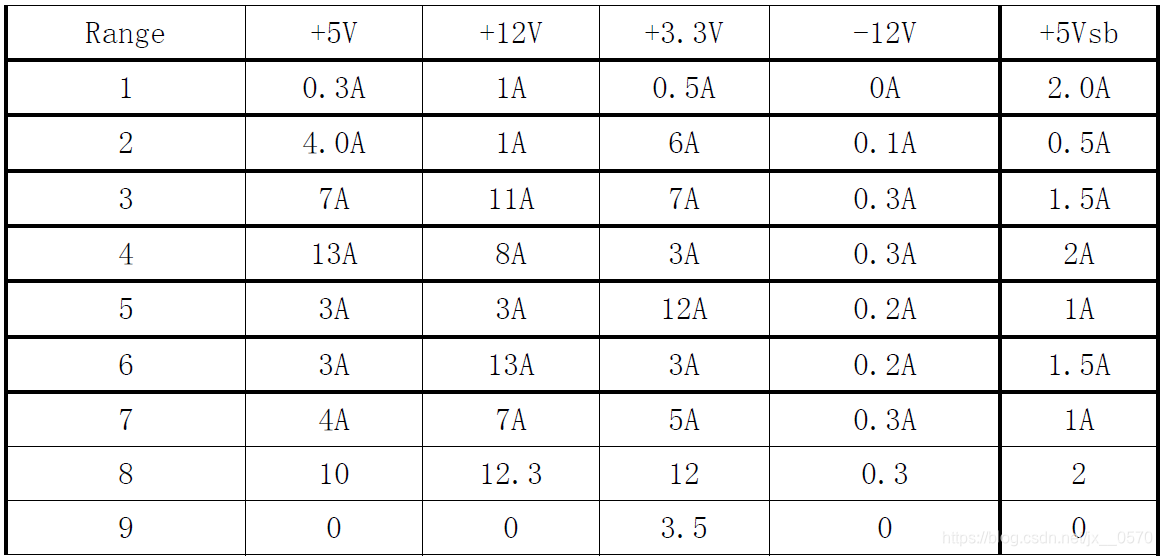

2.2下表中定义的交叉负载调节（单位：A）
表3交叉法规

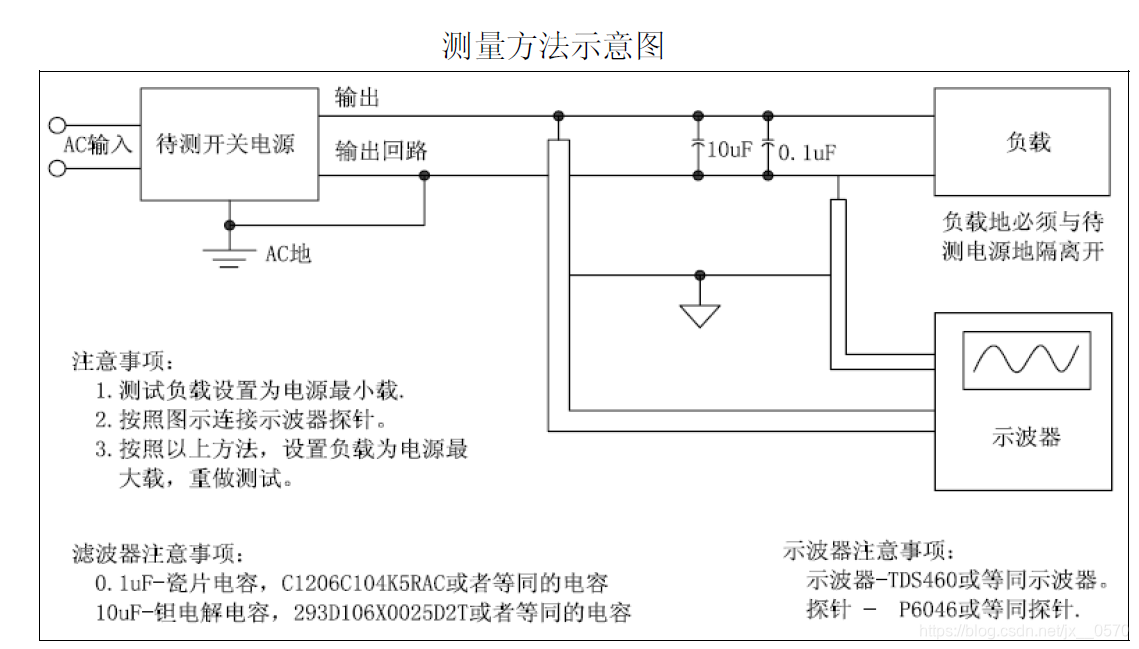

注意：在进行纹波和噪声测试时，应在输出端子之间放置一个0.1uF的陶瓷圆盘电容器和10uF的钽电容器。 示波器带宽设置为20 MHz，将使用同轴探头进行测量。
2.3动态负载：
以下瞬态负载将应用于输出。 波形应为方波，其上升和下降的斜率应为0.1A /μs。 方波的频率应为50Hz至10KHz，占空比为10％至90％。
在以下情况下，输出电压不得超过表2中定义的调节极限：
暂态电压容差

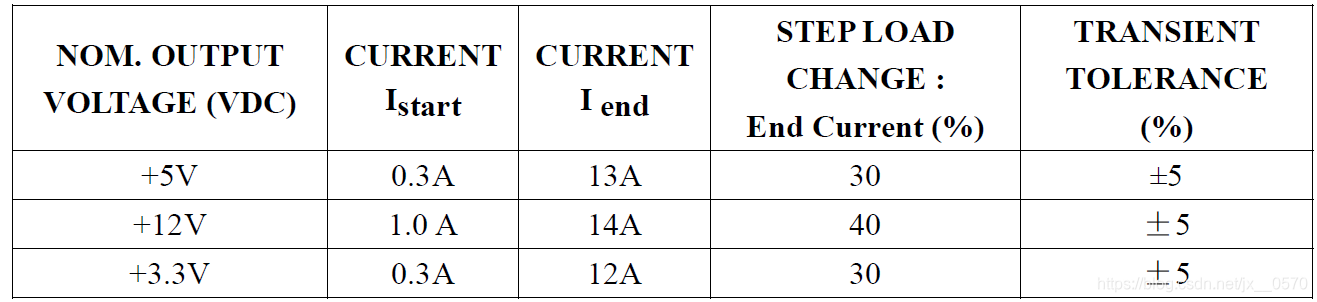

表4.动态负载步长

（添加外部电容器：5V / 10000uF，12V / 10000uF，3.3V / 10000uF，-12V / 350uF，5Vsb / 350uF）

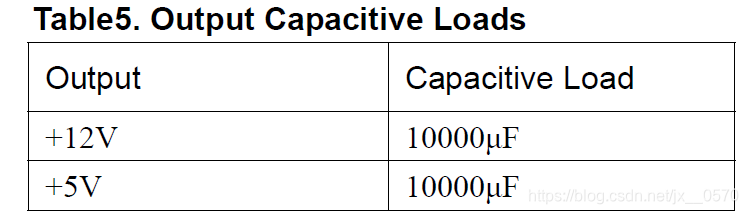

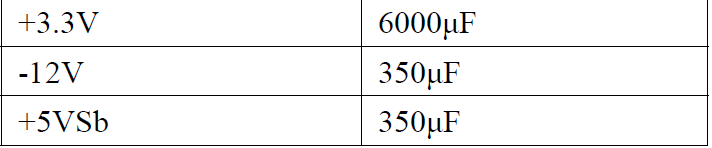

2.4电容负载：
电源应能够上电并以表2中定义的调节极限运行，并且在直流输出上同时存在以下电容。

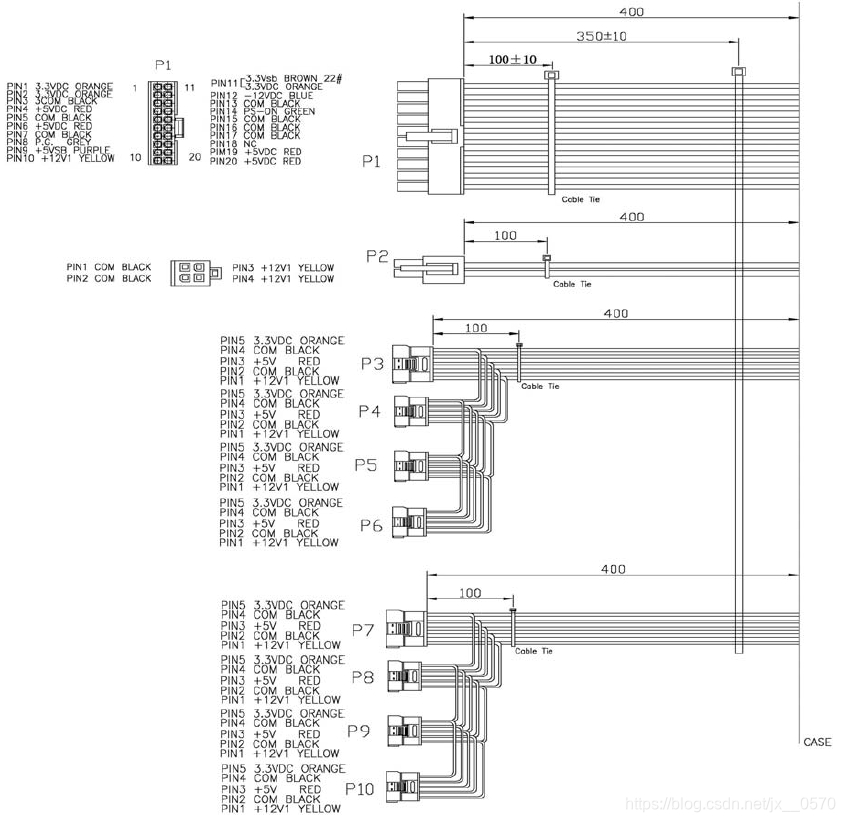

2.5电源应具有输出连接器和线束配置。
3.0保护
3.1过压保护：
+ 5V：最大7V，+ 12V：最大15.6V，+ 3.3V：最大4.5V。
3.2短路保护：
主输出应关闭并闭锁，以将+ 5V，+ 12V或+ 3.3V供电轨短路至DC返回和短路。
3.3过功率保护：
当输出功率为275W〜400W时，主输出将关闭并锁存。
3.5关机后复位：
当电源由于输出故障（过电流，过电压或短路）而锁存为停机状态时，保护锁存器应在故障排除且ON / OFF信号处于切换状态后的30秒内复位。 同样，在断开交流电源后，闩锁应在30秒内复位。

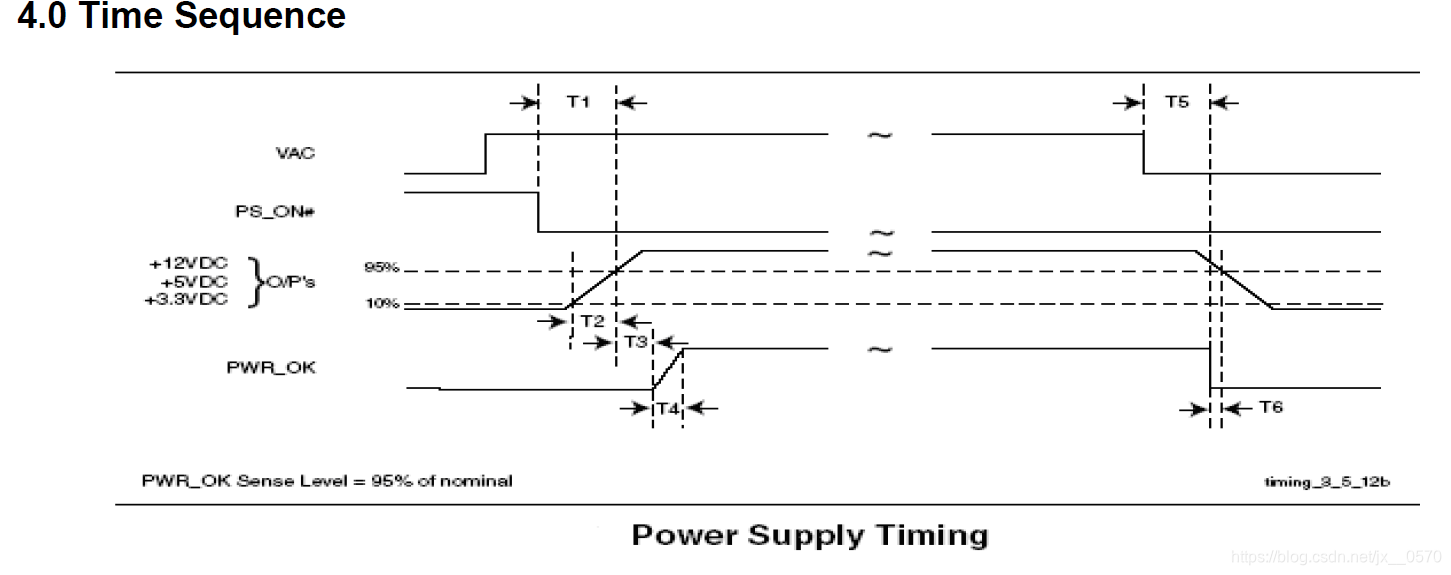

4.1上电时间T1
上电时间定义为从PS_ON＃被拉低到+12 VDC，+ 5 VDC和+3.3 VDC输出在第2.1节中指定的调节范围内的时间。上电时间应小于500 ms。
4.2上升时间T2
输出电压应在0.1 ms至20 ms内从标称值的≤10％上升到2.1节规定的调节范围内。
4.3 PWR_OK延迟T3
从3.3V和+ 5V输出达到其最低调节水平起，电源正常信号的接通延迟至少应为100mS，但不大于500mS。
4.4 PWR_OK上升时间T4
电源正常信号的上升时间（从10％点到90％点测量）应小于10毫秒。

4.5到PWR_OK保持时间T5

交流损耗断开交流电源并断开交流电源后，电源良好信号应保持高电平至少16毫秒。
在输入/ 70％负载下3.3V或+ 5V降至其调节极限以下之前，应将其降至低电平
4.6。电源故障延迟时间T6
断电警告信号至少1.0毫秒，应具有电源良好信号变化低压至3.3V或+ 5V低于输入/ 70％负载时的调节极限
4.7电源正常（POK）
电源设备应提供“电源正常”信号，以重置系统逻辑，指示电源设备的正常运行，并在关闭时预先警告即将失去调节能力。 Power OK输出驱动器的电气特性如下所示：

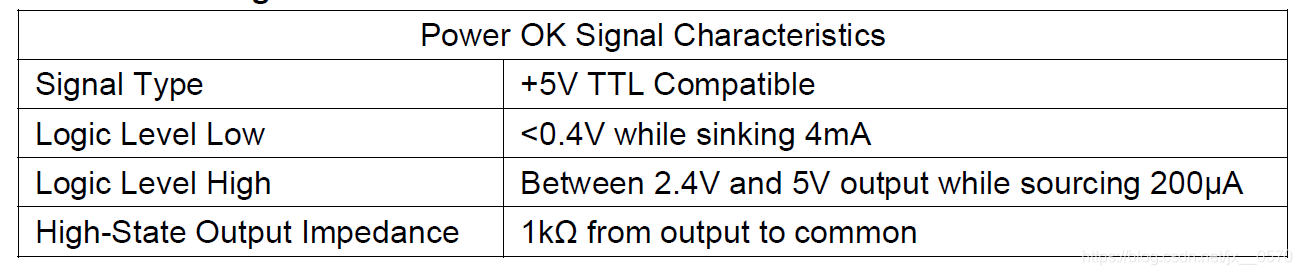

表6。电源正常信号特征

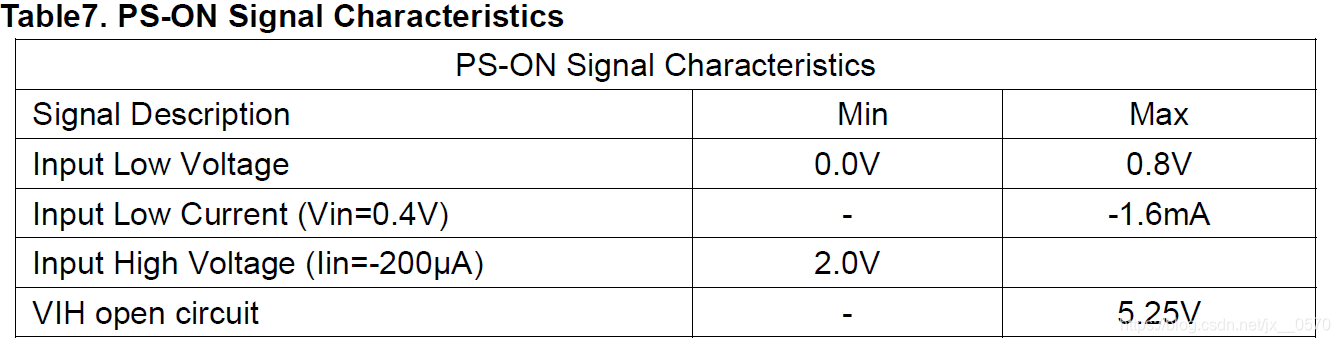

4.8 PS_ON
PS_ON是允许+ 5V的低电平有效TTL信号，可让主板远程控制电源。 一旦将交流输入电压施加到电源上，电源内部的内部上拉电阻应提供TTL高输出逻辑电平。 PS_ON信号的电气特性如下所示：

5.0辅助5V输出：
只要将指定工作范围内的交流输入应用于电源输入，5V辅助输出将处于活动状态并处于稳压状态。 P1的PS_ON引脚不会影响5V辅助输出。
