引言
-
纯数字的内容基本已经结束
-
但是还有一件事没有解决,在数字电路当中,我们认为方波到处都存在,但是实际上波形发生是要我们自己做的
-
把第三章(门电路)和电路原理(等效,过渡过程)结合在一起
-
在数字信号中,门电路是处理信号的,信号是用离散的电压序列来表达,所以,每一个门电路的输出其实都是一个电压源;每一个门电路的输入,如果是CMOS型的,输入不取电流,电压信号传递,输入等效一个小电容;如果是TTL的,输入是有一个管,输入是低电平上面来一个大电流,输入时高电平,趴着的PN管,PN结反向。
-
任务:产生理想的波形
-
!!!!注意:这章讲的触发器是真触发(trigger),不是前面说的存储那些(flip flop翻转)
概述
- 对于脉冲波形,我们关注它的发生和整形
- 获取脉冲的方法
(1)脉冲波形发生电路
(2)脉冲波形整形电路
- 对于一个脉冲波形,主要关注三条:周期,占空比,斜率

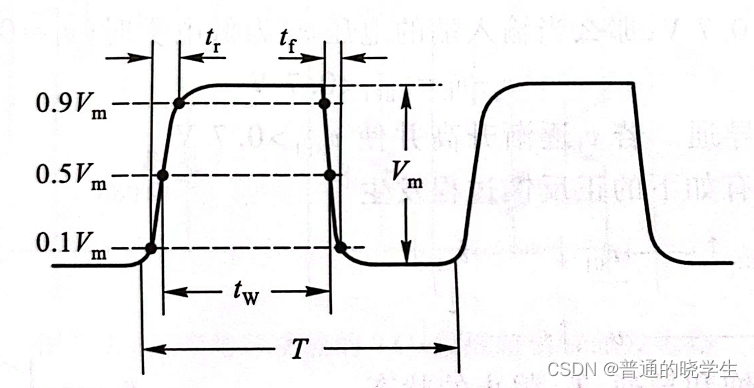

- 描述矩阵脉冲特性主要参数
施密特触发器(常用的一类脉冲整形电路)

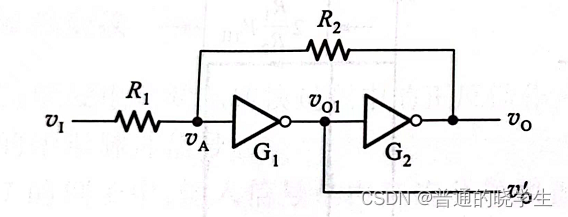

用门电路组成的施密特触发器
Voh=Vdd,Vol=0,Vth=1/2Vdd,且R1<R2,CMOS电路

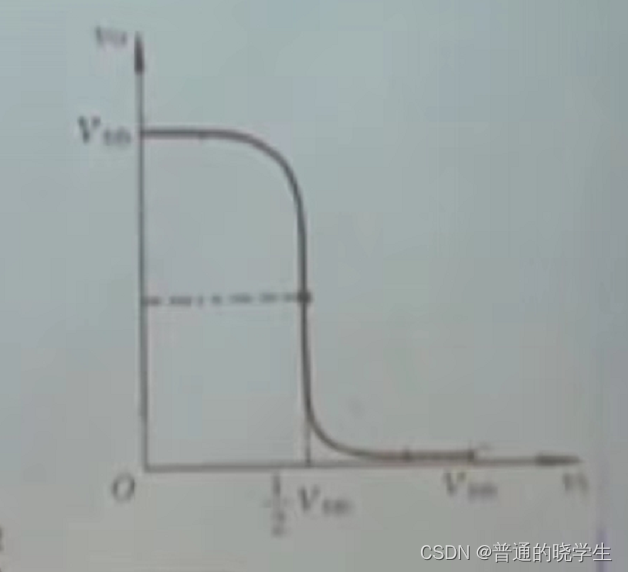

- 想知道输入输出之间的关系(电压转移特性曲线)
- 0-1的过程分析如下:
(1) Vi = 0时,Vo = 0(如果说的是逻辑0,Vo也是逻辑0,但是如果看具体的电压值,如果有差,就会形成电流,Va就是一个分压,但是一定是在逻辑0,不会超过逻辑0)

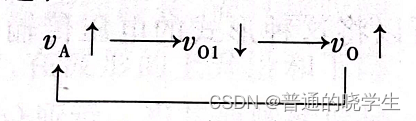

(2)当Vi增大时,Va也上升,上升的值是(Vi-Vo)在Va的分压,当Va上升至1/2Vdd时(也就是上面每一个反相器的电压传输特性曲线的横轴中点),Va再上升,Vo1就下降,Vo就上升,导致Va也上升。这是一个正反馈,这个正反馈会把Vo推高,最后变到理想的高电平
(3)Va的变化一开始是因为Vi的变化,而Vi在变化时,Vo还没有改变,所以时(Vi-Vo)的分压,这个值倒算回来,也就是Vi在变化当中让Va变成Vth,所以可以倒推出来Vi的值
-
1-0的过程分析如下:
</
(1)当Vi = 1时,Vo = 1
(2)当Vi下降至Va = Vth时,进入传输特性曲线的放大区,使电路迅速跳变至Vo=Vol
(3)在整个变化过程Va就是Vdd-Vi,后面加Vi是因为算出来分压还要加上基准的Vi
