Matlab Simulink仿真模型搭建与电池相关的模型设计及均衡管理技术,Matlab Simulink搭建锂电池仿真模型及电池均衡管理

Matlab/simulink仿真模型搭建(电池相关)
可接锂电池或电池包建模搭建
单体电池方面:
1、电池等效电路模型搭建(RC模型)
2、电池特征参数辨识(离线、在线、自适应)
3、电池SOC估计(基于扩展卡尔曼滤波方法)
电池均衡管理方面:
1、可搭建锂电池电池包的主动均衡仿真模型(基于变压器型号)
2、可设计基于本控制策略(平均差值、极差等)、模糊逻辑均衡控制器
、多目标优化均衡控制器的模型搭建

ID:92250714269800644

锂电燃料电池无人驾驶设计


Matlab Simulink是一种常用的电子仿真工具,广泛应用于电池相关的建模和仿真中。在电池系统设计和优化中,Simulink可以帮助工程师们快速搭建电池模型并进行性能评估。

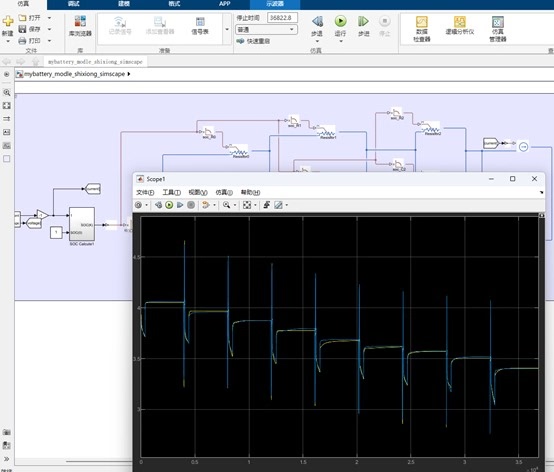

在单体电池方面,电池等效电路模型的搭建是一个重要的步骤。通过RC模型,可以将电池的电化学过程抽象为电流、电压和容量三个主要特性之间的关系。在搭建电池等效电路模型时,需要考虑电阻和电容的数值,以及它们与电池的内部参数之间的关系。这个模型可以帮助我们更好地理解电池的动态特性,并为后续的分析和控制提供基础。

另外一个重要的任务是电池特征参数的辨识。通过离线、在线和自适应的方法,可以对电池的内部参数进行估计和辨识。离线方法通常需要收集大量的电池测试数据,通过数据拟合和优化算法,得到最优的参数估计结果。在线方法则是在实时操作中对电池进行监测和辨识,比如使用卡尔曼滤波方法来实现电池SOC(State of Charge)的估计。自适应方法则是将离线和在线方法结合起来,通过不断调整参数来优化辨识结果。

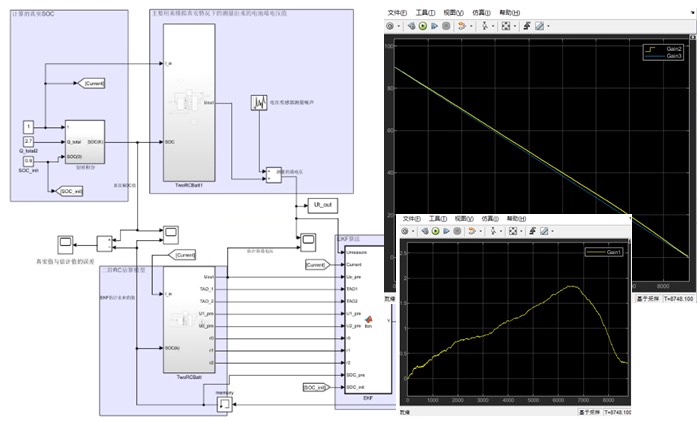

电池SOC的估计是电池管理系统中的重要任务之一。SOC表示电池当前的充放电状态,对于电池的使用和维护非常关键。基于扩展卡尔曼滤波方法的SOC估计是一种常用的方法。通过将测量值和模型预测值进行融合,可以得到更准确的SOC估计结果。同时,也可以根据系统实际需求,引入更复杂的滤波算法和模型来提高估计精度。

在电池均衡管理方面,Simulink可以搭建锂电池电池包的主动均衡仿真模型。锂电池包由多个电池单体组成,每个单体的电压和容量可能存在差异,需要进行均衡以保证电池的稳定性和寿命。通过变压器模型,可以模拟电池均衡过程中的电流和电压变化。此外,还可以设计不同的均衡控制策略,比如平均差值、极差等方法,以及模糊逻辑和多目标优化的控制器。这些控制策略能够根据均衡效果和电池状态的变化进行调节,实现更优的均衡控制效果。

总结来说,Matlab Simulink在电池系统的建模和仿真中有着广泛的应用。通过搭建电池等效电路模型、辨识电池特征参数和估计电池SOC,可以更好地理解和分析电池的性能。同时,基于Simulink的电池均衡管理模型,可以实现电池包的主动均衡和优化控制。这些技术在电池系统设计和电池管理中具有重要的意义,为工程师们提供了强有力的工具和方法。

【相关代码,程序地址】:http://fansik.cn/714269800644.html
