S7-PLCSIM Advanced分布式通讯

前言

S7-PLCSIM Advanced分布式通讯，基于同一网段，仿真PLC的通讯测试

一、S7-PLCSIM Advanced分布式通讯

S7-PLCSIM Advanced分布式通讯，基于同一网段！！！
S7-PLCSIM Advanced安装于物理机！！！

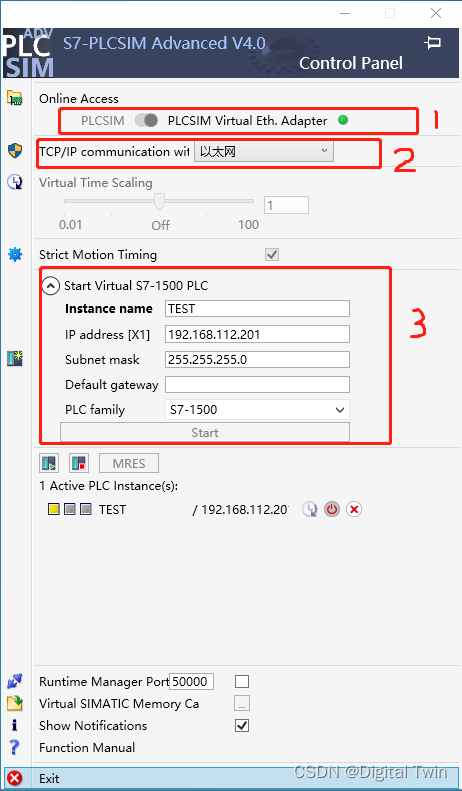

二、运行仿真软件

1.选择仿真软件虚拟网卡
2.通讯方式选择以太网通讯
3.创建实例仿真PLC

三、网络适配器设置

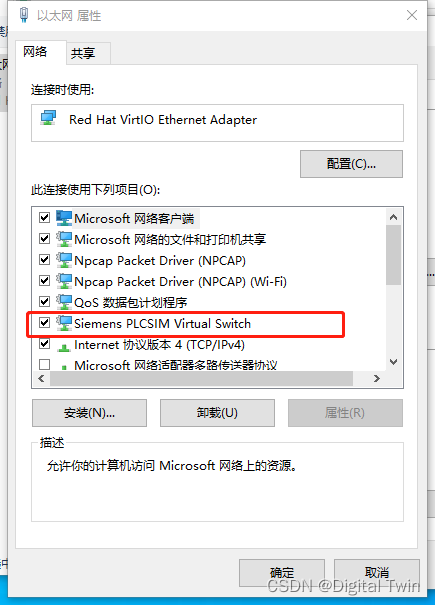

物理网卡中勾选西门子虚拟网卡选项

物理网卡已联网
虚拟网卡根据物理网卡的IP地址进行配置同一网段，并配置网关

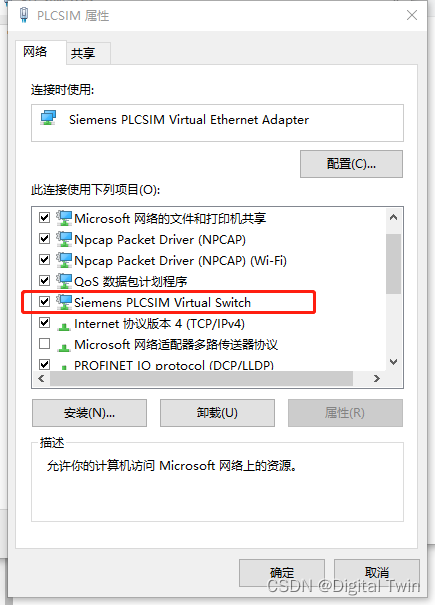

虚拟网卡属性也需要确保勾选西门子服务选项如下图

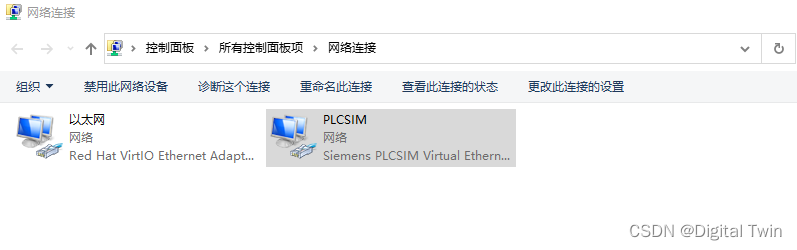

网络配置完成后如下图所示

物理网卡、虚拟网卡、仿真PLC 的IP一定要在同一网段
IP地址示例
物理网卡：IP地址： 192.168.112.100
子网掩码： 255.255.255.0
网关： 192.168.112.1
DNS: 114.114.114.114

虚拟网卡：IP地址： 192.168.112.101
子网掩码： 255.255.255.0
网关： 192.168.112.1
DNS: 114.114.114.114

仿真PLC: IP地址： 192.168.112.102
子网掩码： 255.255.255.0

四、通讯测试

1.首先确保同一网段中其它电脑可以PING同仿真PLC
2.采用S7通讯工具进行建立连接测试

总结

基于分布式网络拓补结构，可以与其它仿真系统进行外部通讯，实现PLC设备的仿真联调测试
