测试西门子博途S7-PLCSIM Advanced V5.0的使用

原创 honeytree   西门子博途S7-PLCSIM Advanced V5.0能支持S7-1500，S7-1500R/H，ET200SP，ET200pro的仿真，用此仿真器可以模拟实际的PLC，用于其他软件的连接，比如上位机软件、触摸屏软件,自己用高级语音开发的软件等。

     仿真步骤：

1、建立一个S7-1500的程序。

需要做以下的设置。

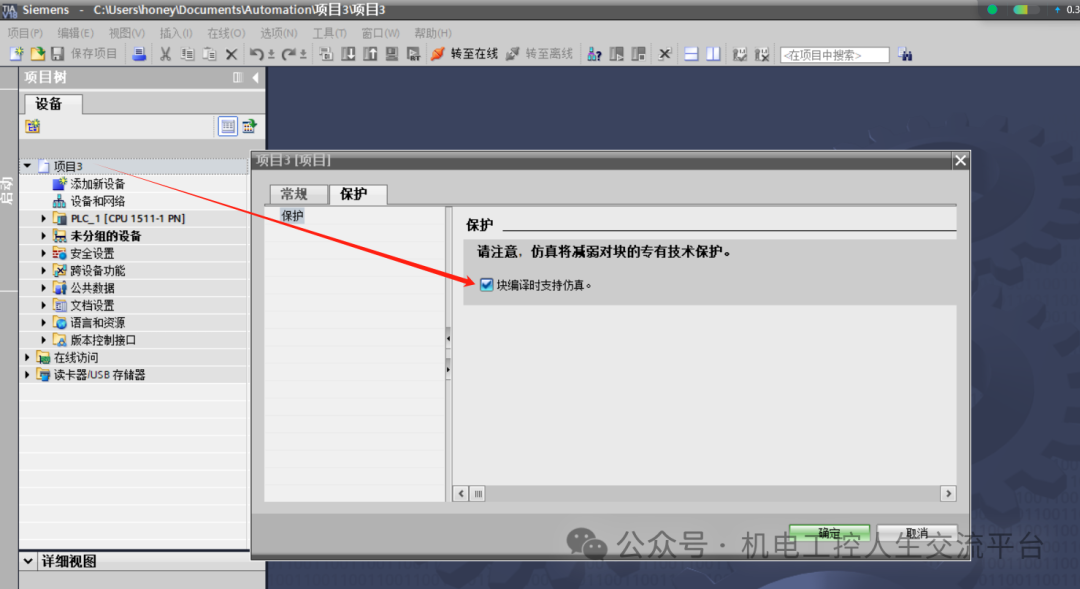

1.1 项目属性设置

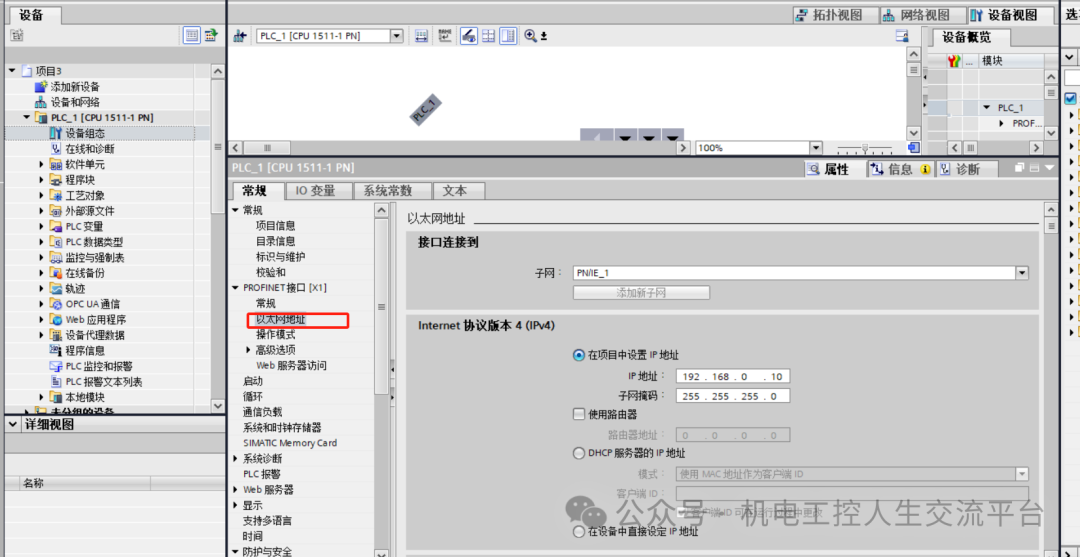

1.2 组态设置--以太网设定

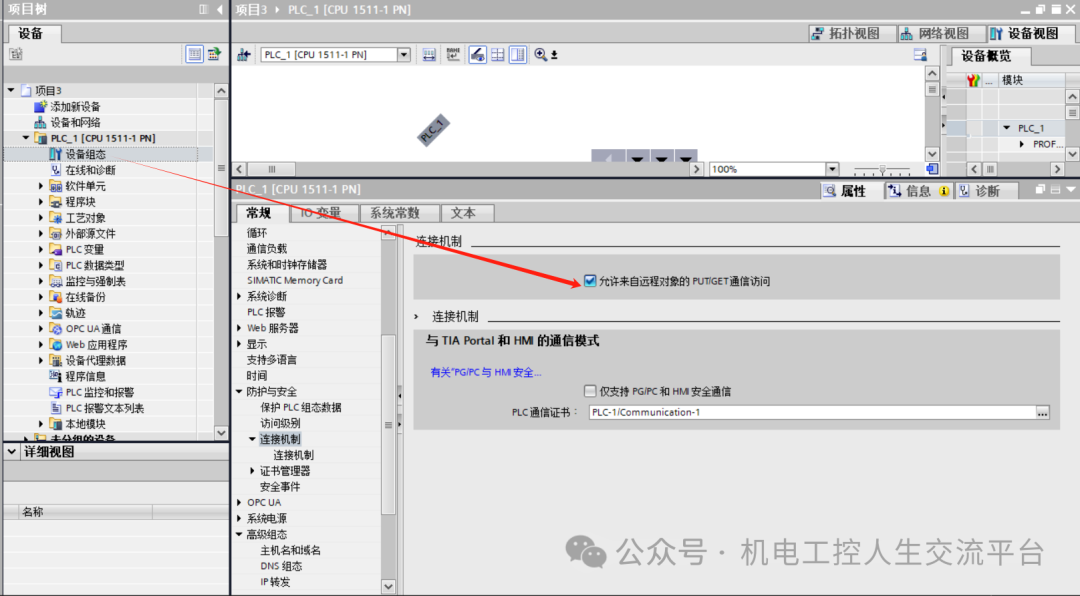

1.3 组态设置--连接机制设定

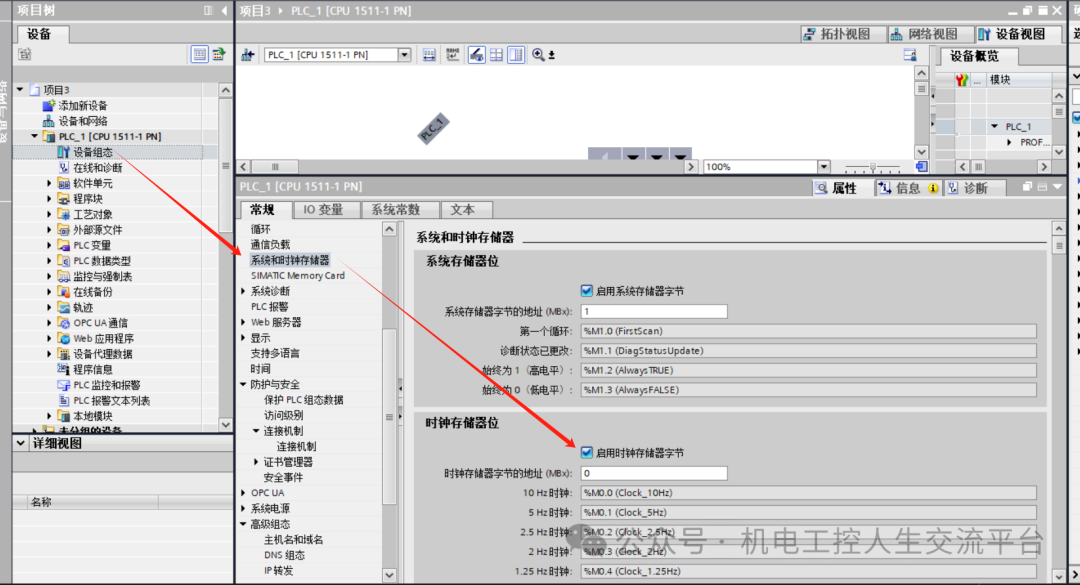

1.4 组态设置--时钟存储器位设定

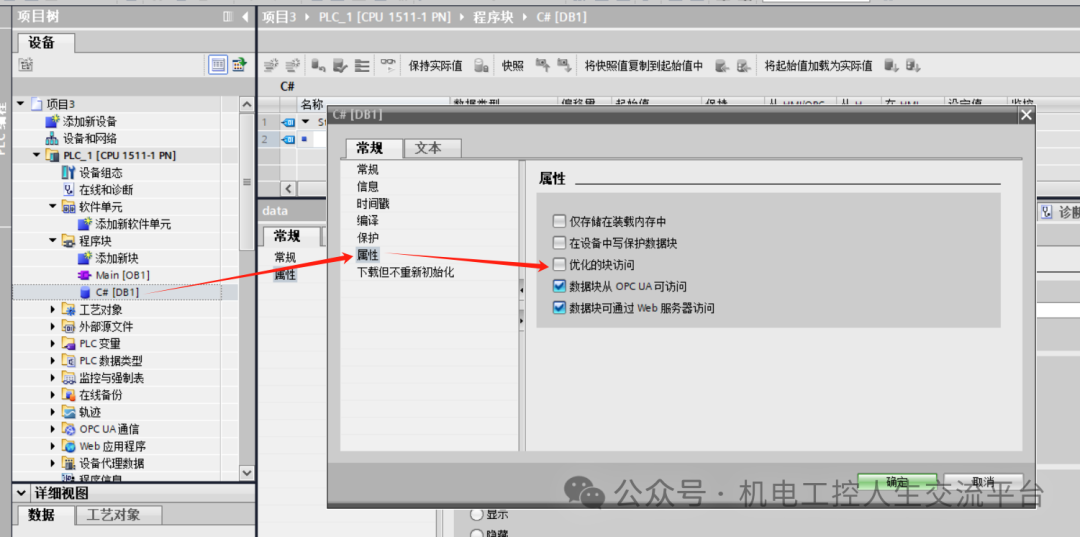

1.5 数据块设置--取消优化访问

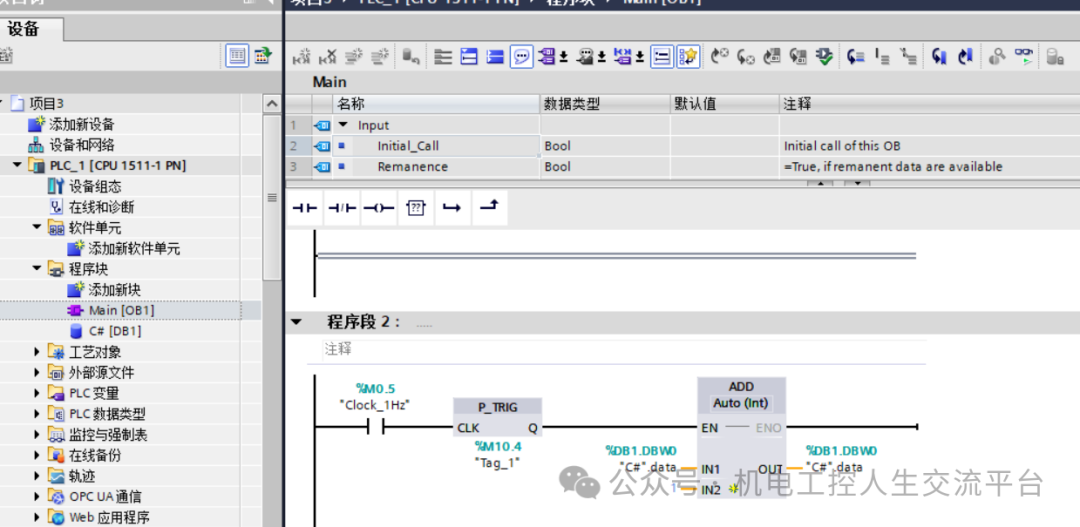

建立一个程序：OB1中设计一个模拟程序段。

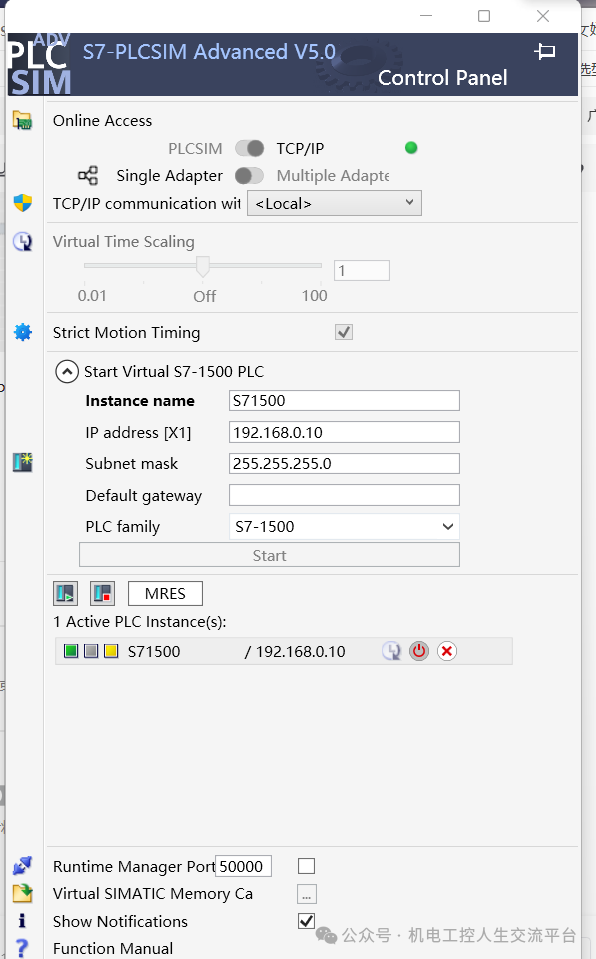

2、打开S7-PLCSIM Advanced V5.0进行设置

2.1 选择PLCSIM打开TCP/IP

2.2 选择TCP/IP连接为本地连接Local

2.3 建立一个仿真的名称为s71500，设置好PLC的IP底子好和子网掩码。

2.4启动start

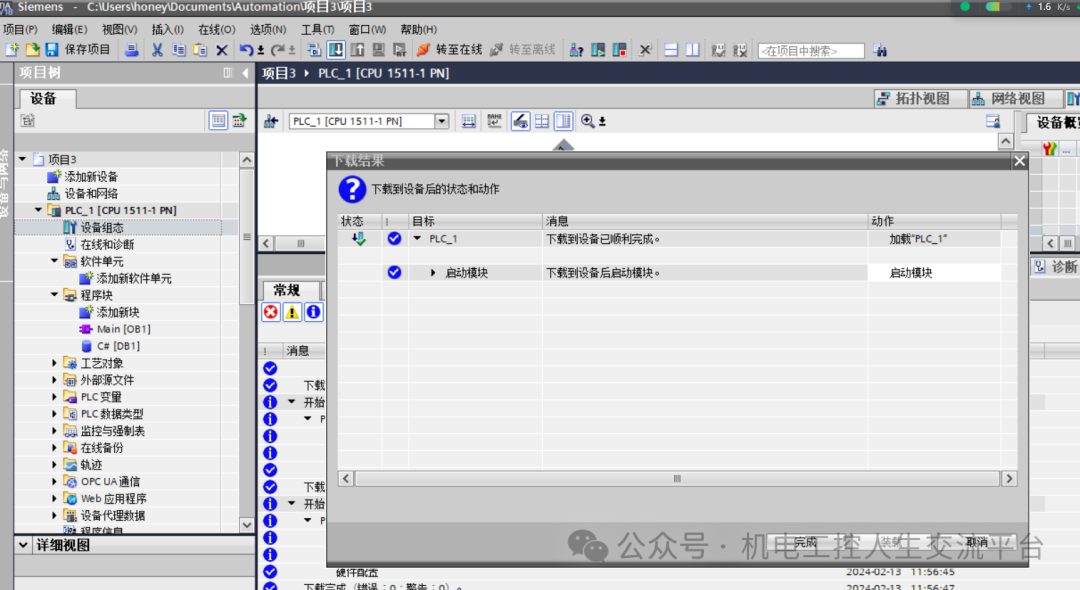

3、下载到仿真器中

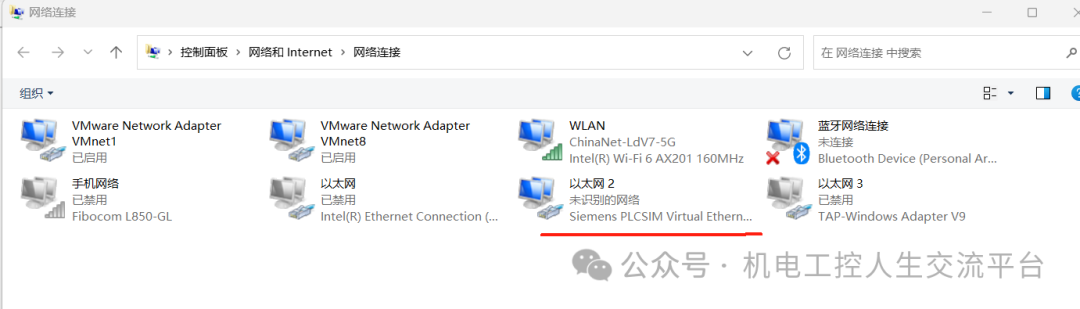

注意驱动的网卡选择此：

初次下载的时候，可能报错，只需要重新关闭后，再次下载即可。

4、防止测试，这里我们用昆仑通态和C#编写进行测试。

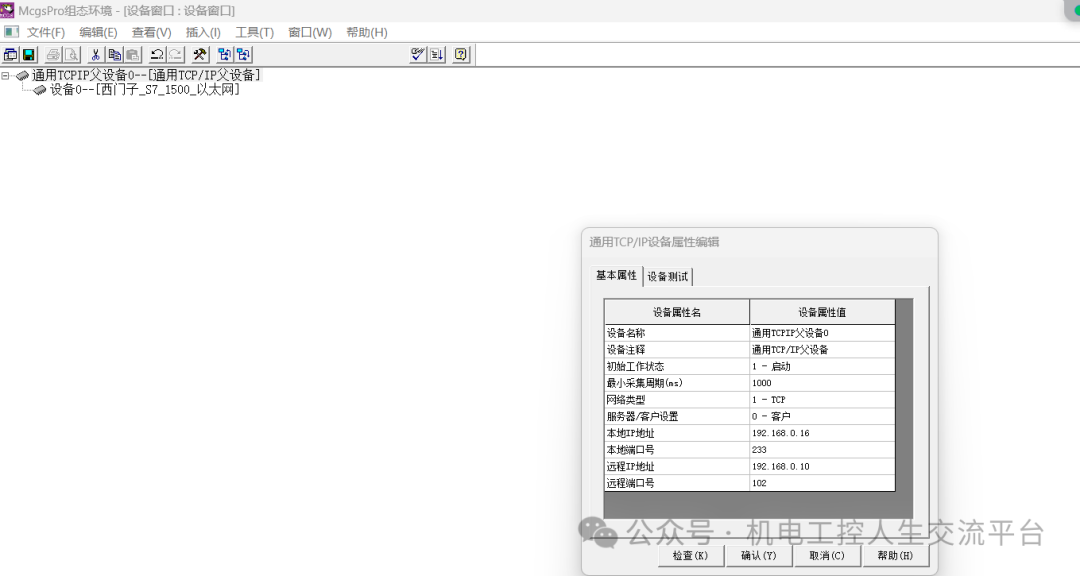

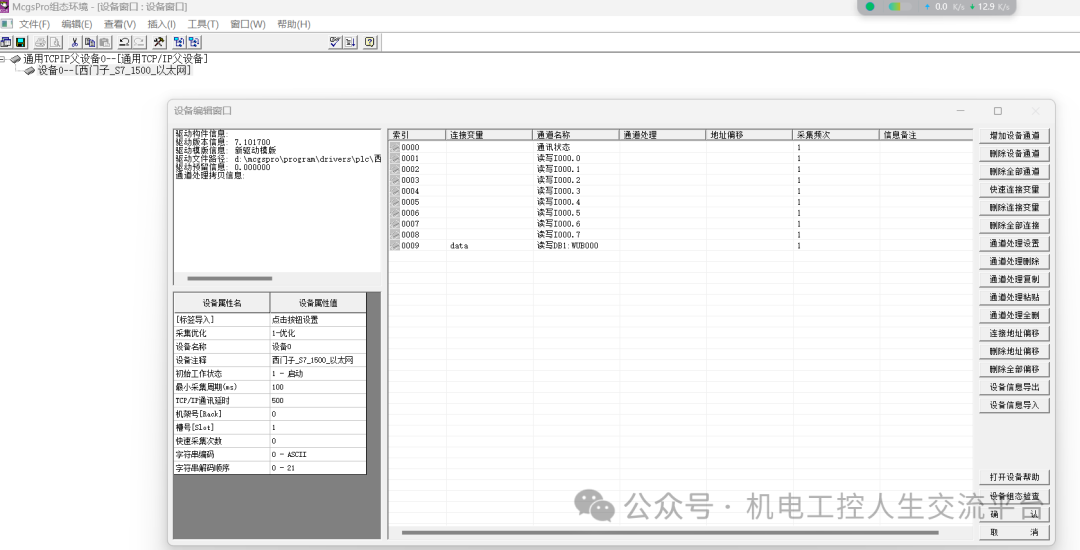

4.1 昆仑态设置

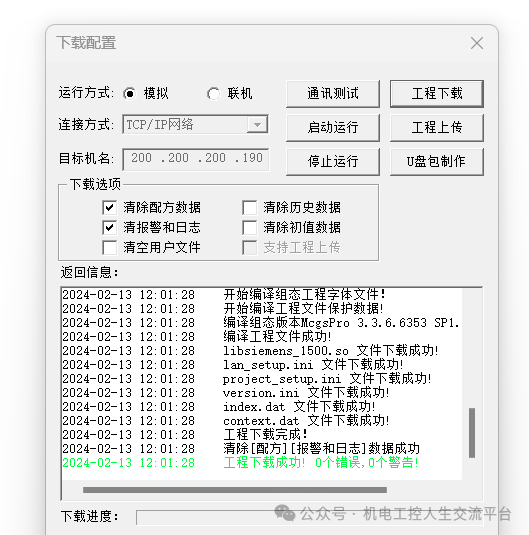

直接仿真昆仑通态

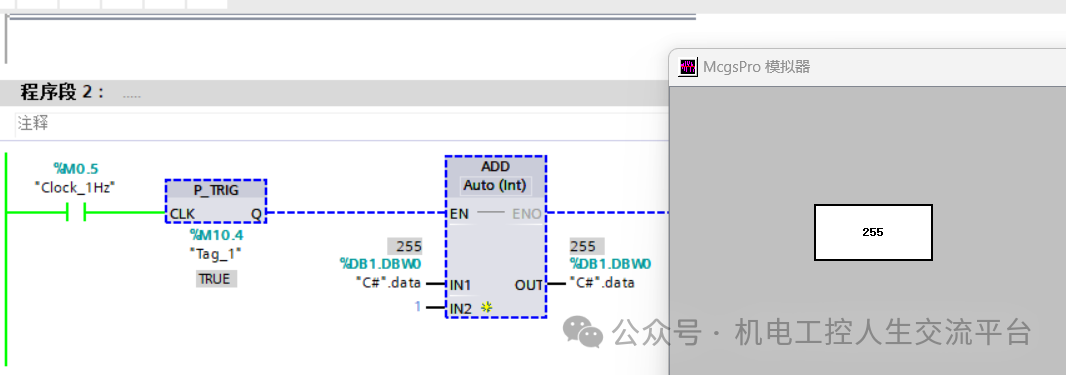

4.2综合仿真效果
