S7-PLCSIM Advanced V4.0安装

---

前言

---

提示：以下是本篇文章正文内容，下面案例可供参考

一、S7-PLCSIM Advanced V4.0 下载

西门子官网下载仿真工具下载链接：https://cache.industry.siemens.com/dl/files/016/109795016/att_1065124/s1/SIMATIC_PLCSIM_Advanced_V4.iso?download=true
此软件还需安装WIPCAP,下载链接：
https://www.winpcap.org/install/bin/WinPcap_4_1_3.exe
安装完成后需要在管理员模式下启用NET START NPF服务

二、工具安装步骤

关掉防火墙，防止安装过程修改系统报错！！！

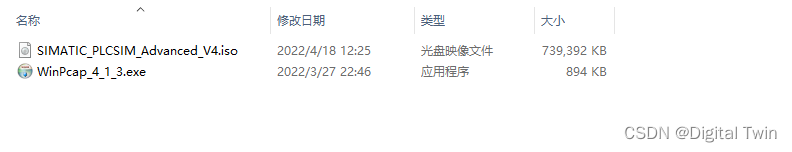

将下载的S7-PLCSIM Advanced V4.0 ISO文件进行解压缩

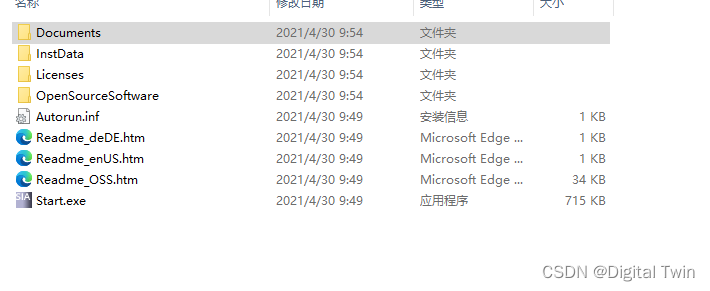

打开解压缩后文件

右键以管理员身份运行应用程序Start.exe

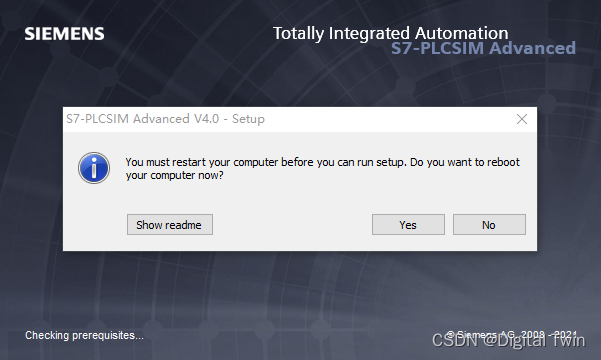

若出现一下弹框，选择否，不进行重启

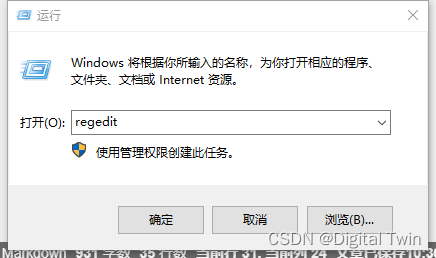

WIN+R运行弹窗内输入regedit运行注册表

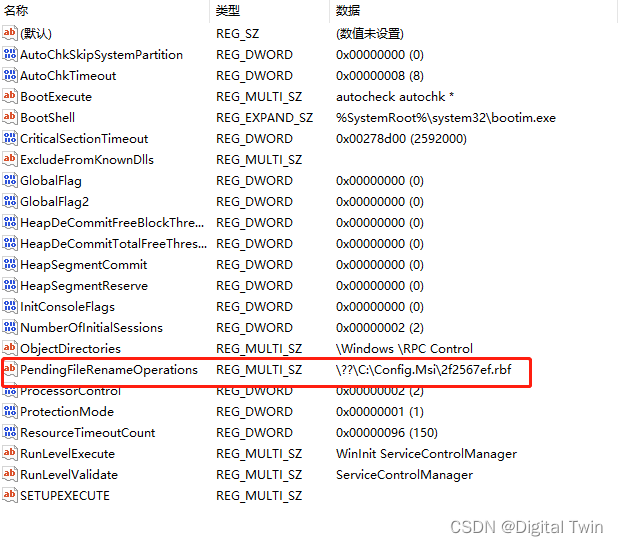

在文件索引中找到下图注册表并右键删除
计算机\HKEY_LOCAL_MACHINE\SYSTEM\CurrentControlSet\Control\Session Manager

删除后重新以管理员身份运行应用程序Start.exe

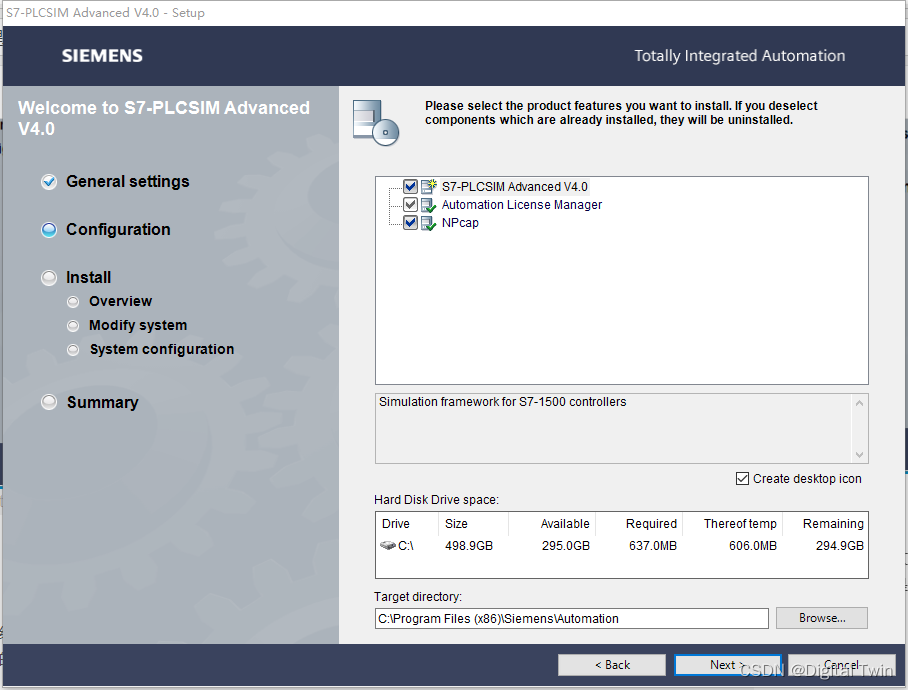

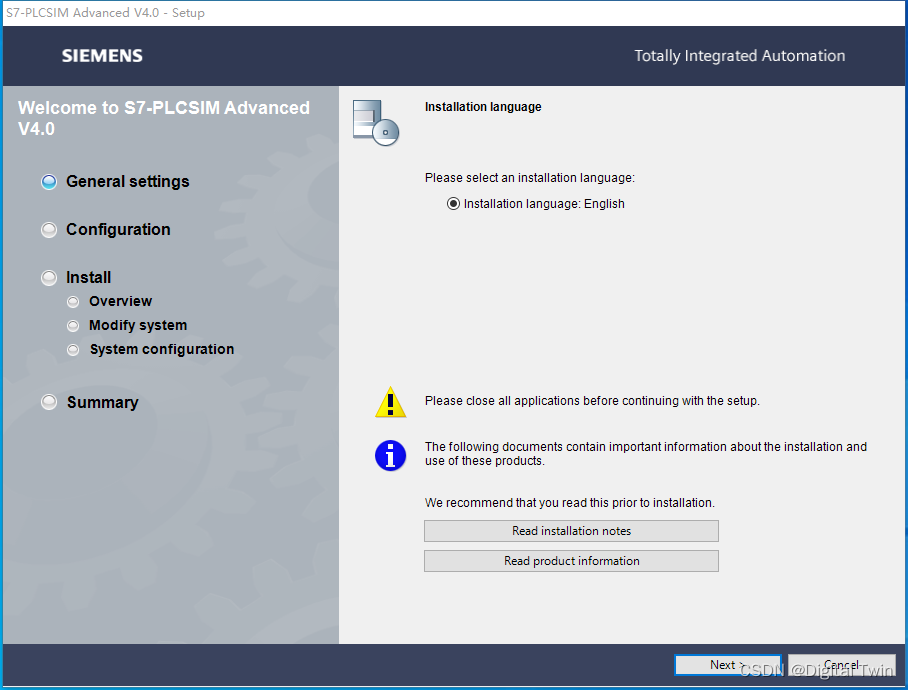

点击Next

点击Next

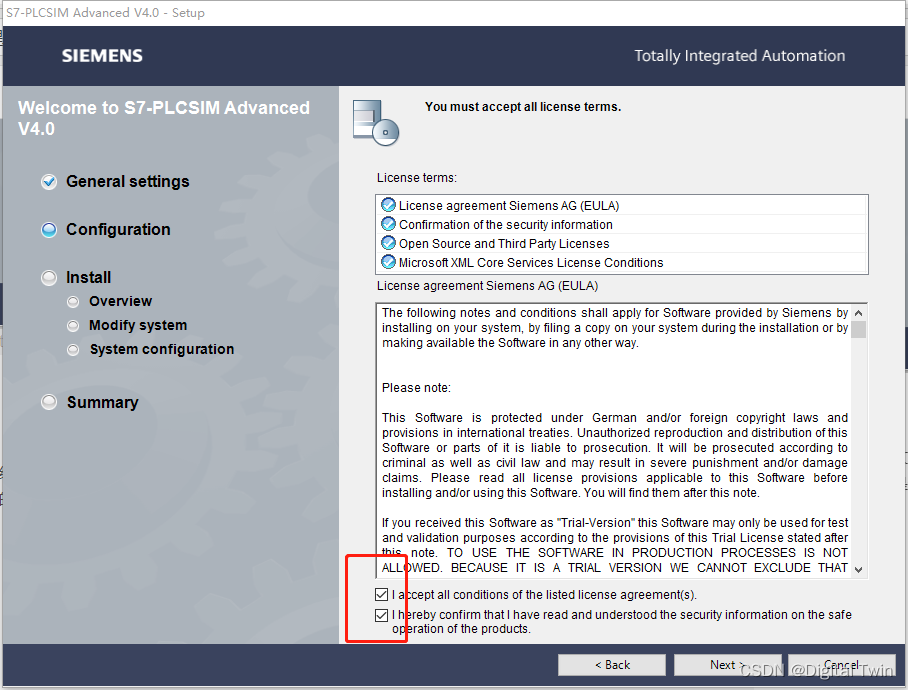

单击勾选同意协议
点击Next

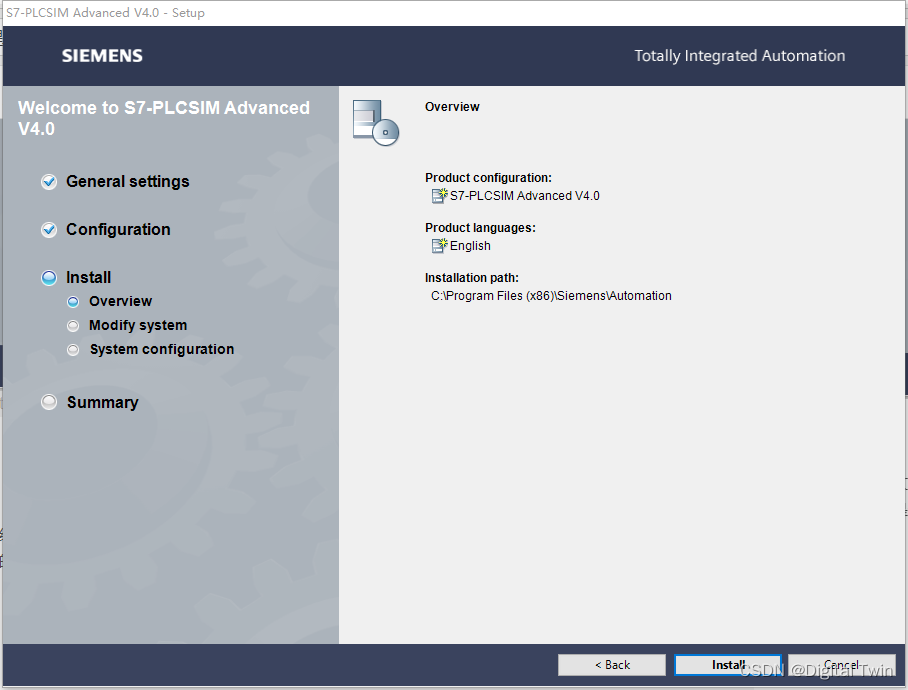

单击Install开始安装


此时S7-PLCSIM Advanced V4.0安装完成
接下来安装WinPcap4.1.3

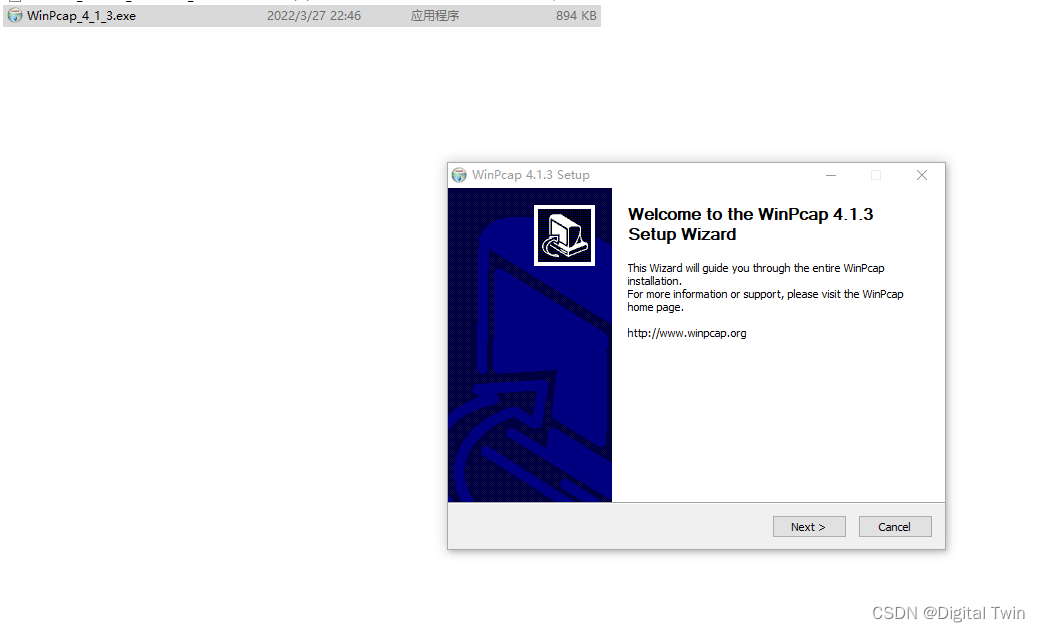

右键以管理员身份运行应用程序
单击Next

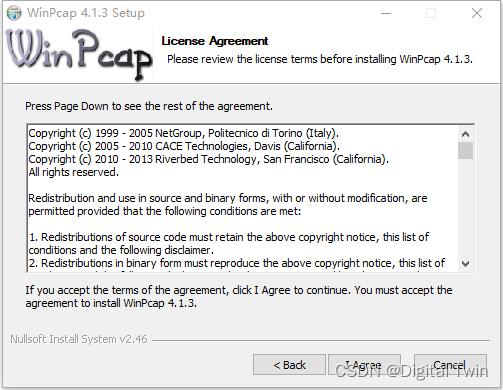

单击I Agree同意协议

单击Install进行安装
安装完成后

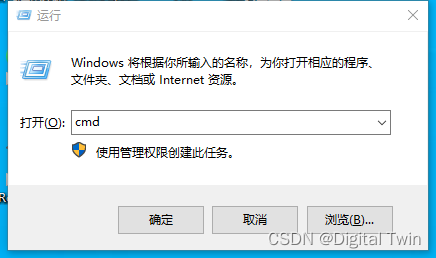

WIN+R打卡运行弹窗输入CMD单击确定

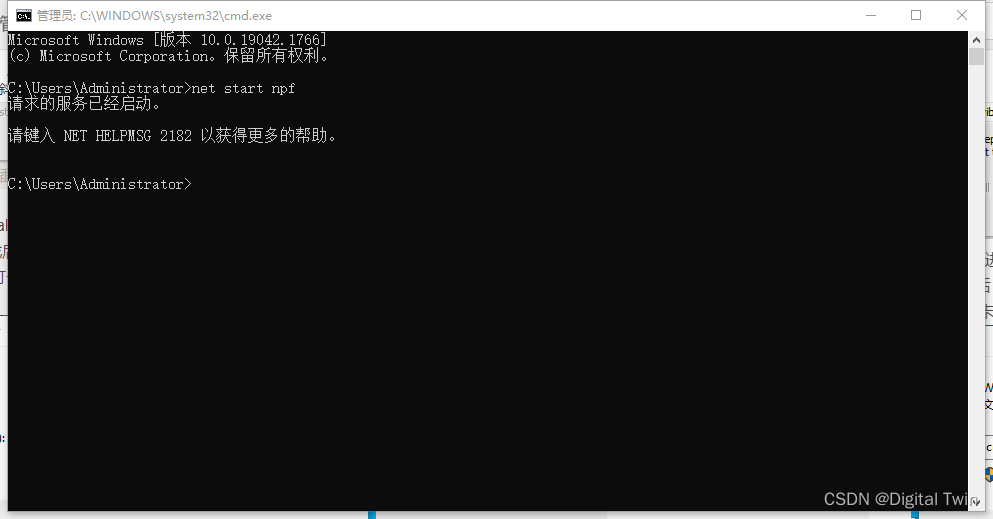

输入net start npf

服务启动完成

总结

到此为止，此仿真工具运行环境已安装完成
