实验3独立按键实验

C51程序编写

/**************************************************************************************
实验名称：独立按键实验
***************************************************************************************/
#include "reg52.h"

typedef unsigned int uint;	//对系统默认数据类型进行重定义
typedef unsigned char uchar;

//定义独立按键控制脚
sbit KEY1=P3^1;
sbit KEY2=P3^0;
sbit KEY3=P3^2;
sbit KEY4=P3^3;

//定义LED1控制脚
sbit LED1=P2^0;
sbit LED2=P2^1;
sbit LED3=P2^2;
sbit LED4=P2^3;

//使用宏定义独立按键按下的键值
#define KEY1_PRESS	1
#define KEY2_PRESS	2
#define KEY3_PRESS	3
#define KEY4_PRESS	4
#define KEY_UNPRESS	0

/*******************************************************************************
* 函 数 名       : delay_10us
* 函数功能		 : 延时函数，ten_us=1时，大约延时10us
*******************************************************************************/
void delay_10us(uint ten_us)
{
	while(ten_us--);
}
/*******************************************************************************
* 函 数 名   : key_scan
* 函数功能	 : 检测独立按键是否按下，按下则返回对应键值
* 输    入   : mode=0：单次扫描按键
			   mode=1：连续扫描按键
* 输    出   : KEY1_PRESS：K1按下
			   KEY2_PRESS：K2按下
			   KEY3_PRESS：K3按下
			   KEY4_PRESS：K4按下
			   KEY_UNPRESS：未有按键按下
*******************************************************************************/
uchar key_scan(uchar mode)
{
	static uchar key=1;

	if(mode)key=1;	//连续扫描按键

	if(key==1&&(KEY1==0||KEY2==0||KEY3==0||KEY4==0))//任意按键按下
	{
		delay_10us(1000);//消抖
		key=0;
		if(KEY1==0)
			return KEY1_PRESS;
		else if(KEY2==0)
			return KEY2_PRESS;
		else if(KEY3==0)
			return KEY3_PRESS;
		else if(KEY4==0)
			return KEY4_PRESS;
	}
	else if(KEY1==1&&KEY2==1&&KEY3==1&&KEY4==1)	//无按键按下
	{
		key=1;
	}
	return KEY_UNPRESS;
}
/*******************************************************************************
* 函 数 名       : main
* 函数功能		 : 主函数
*******************************************************************************/
void main()
{
	uchar key=0;
	while(1)
	{
	   	key=key_scan(0);
		if(key==KEY1_PRESS)//检测按键K1是否按下
			LED1=!LED1;//LED1状态翻转
		else if(key==KEY2_PRESS)//检测按键K2是否按下
			LED2=!LED2;//LED2状态翻转
		else if(key==KEY3_PRESS)//检测按键K3是否按下
			LED3=!LED3;//LED3状态翻转
		else if(key==KEY4_PRESS)//检测按键K4是否按下
			LED4=!LED4;//LED4状态翻转
	}
}

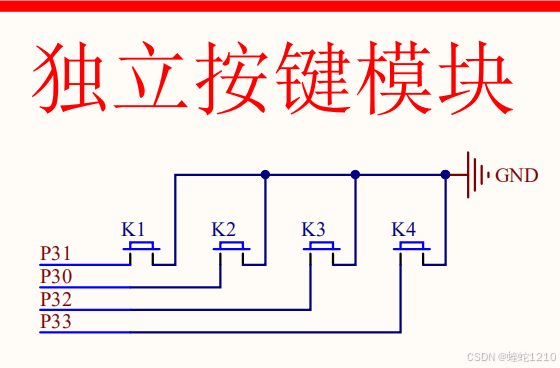

独立按键模块

key1对应p3.1
key2对应p3.0
key3对应p3.2
key4对应p3.3
对应代码

//定义独立按键控制脚
sbit KEY1=P3^1;
sbit KEY2=P3^0;
sbit KEY3=P3^2;
sbit KEY4=P3^3;

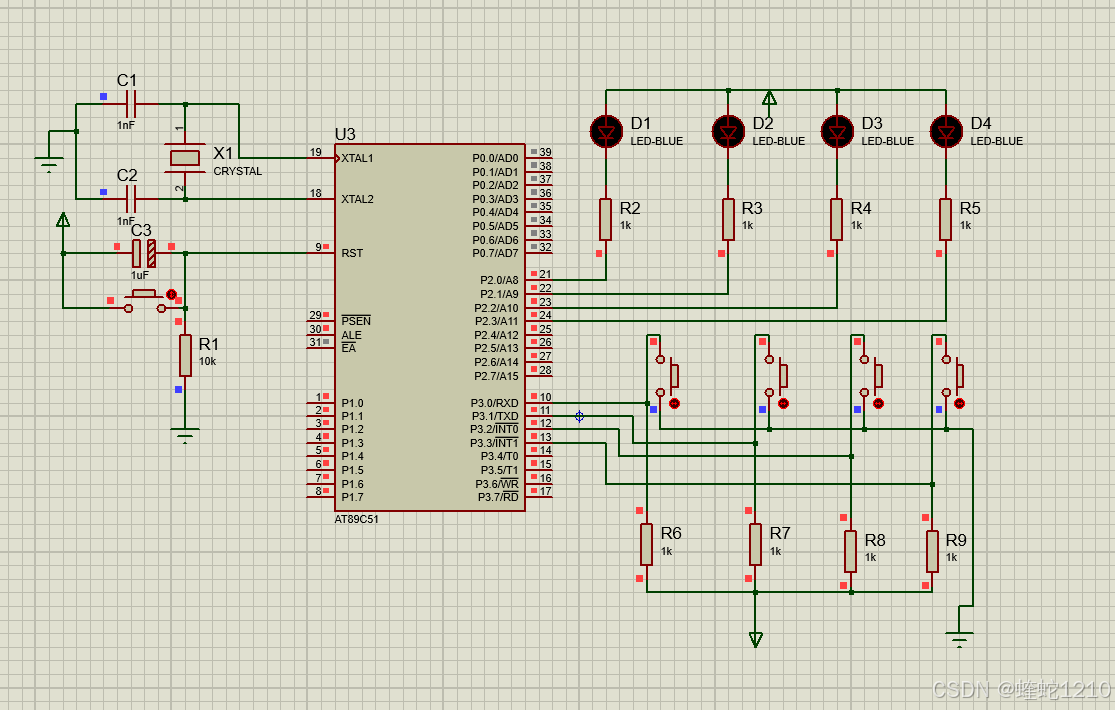

Proteus 8 Professional图

元件

制作

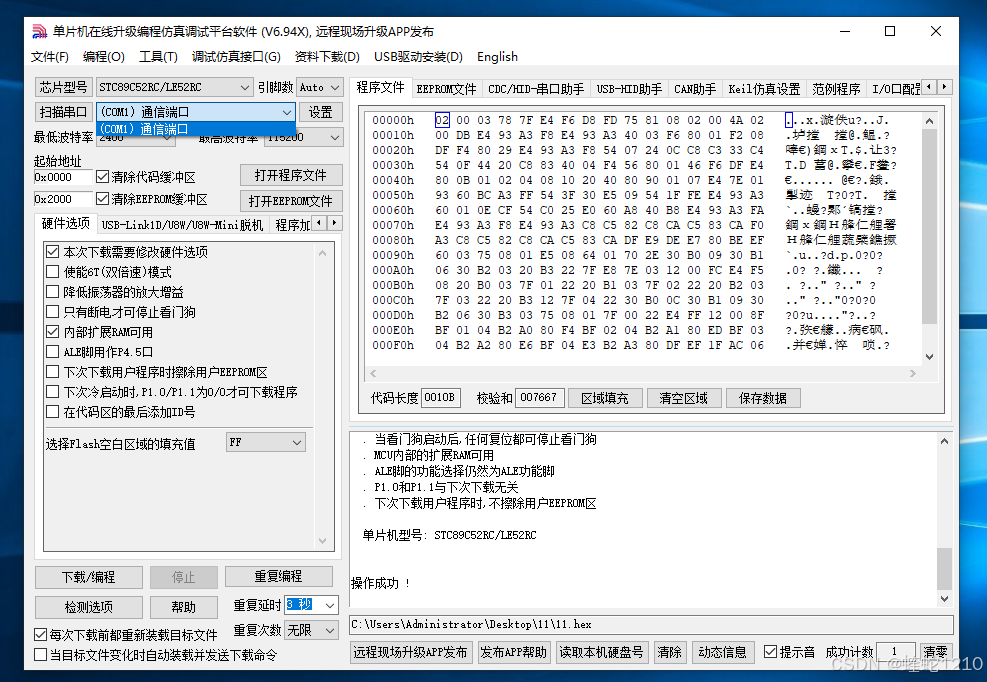

仿真调试平台

修改芯片型号，串口，加载hex文件

下载编程，关闭电源，然后打开，程序编译成功
