本文档详细介绍了如何配置MCAL中的SPI通讯，包括硬件资源的选择，SPI驱动程序的配置，如设置SPI通道缓冲区、波特率、CS极性、传输特性及延迟时间，并针对SBC芯片配置了数据长度、传输顺序等参数。此外，还设置了SPI Channel类型为EB，以用户自定义buffer进行维护，并配置了SPI job优先级和传输方式。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

根据驱动芯片STGAP1S以及SBC芯片的通讯参数配置SPI，建立通讯。

配置

硬件资源的选择

根据硬件资源分配选择通讯的端口：

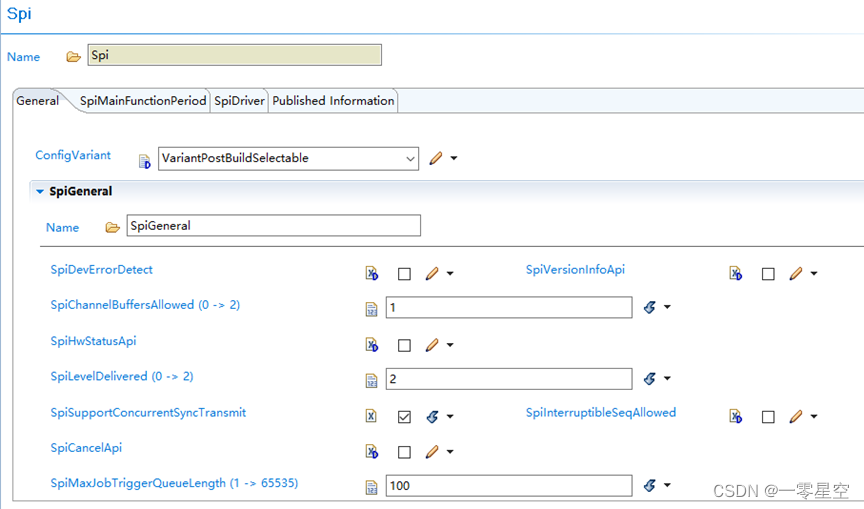

选择允许使用的SPI驱动程序通道缓冲区，设置SPI驱动程序可扩展功能的级别，支持不同队列的同步发送，触发队列最大的job个数。

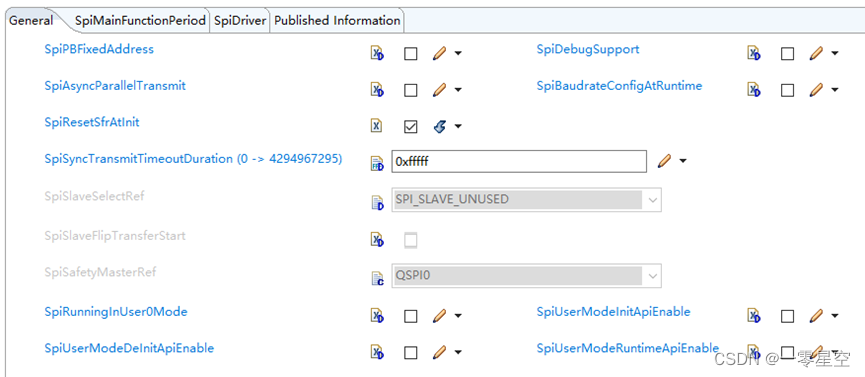

选择使能复位SFR到复
