智能高侧开关

1.前言

今天想解读一种器件（高侧开关），不算新，但我以前没接触过。看来以前在查找资料的时候，对厂家的产品浏览的不够仔细。
高侧开关的分类在电源开关里。可以看到电源开关的种类有很多，以后可以按需取用。

以tps272c45为例子进行说明。

2.高侧开关是什么？

tps272c45：双通道智能高侧开关。
高侧开关包括单通道、双通道和四通道。

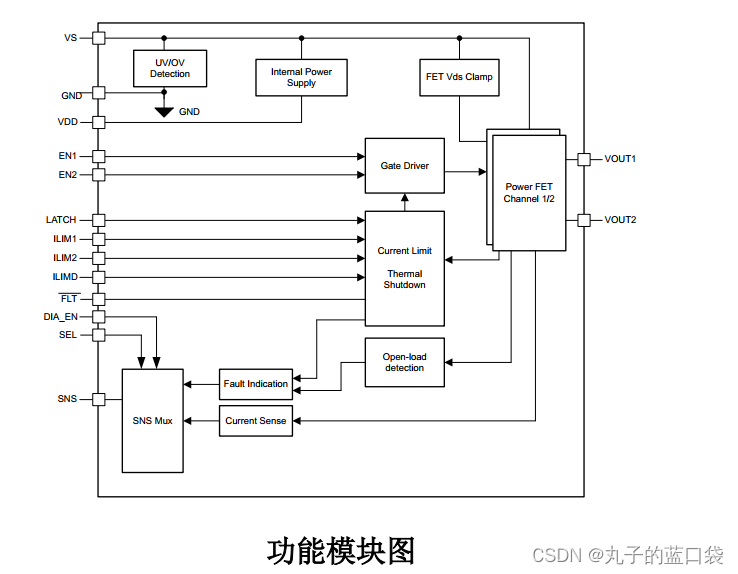

2.1 功能框图

先来看下功能框图，看看里面有啥东西。
包括：

• 驱动电路
• mos管
• 保护电路（UV,OV,OCP,OT…）
• 故障检测
• 电流采样
• 内部电源
  这样看来，就是将mos管和其驱动电路集成在一起了，最大的作用肯定是简化设计，减小板子面积。


2.2 引脚

看看引脚主要有哪些：

• 电源和地
• 2个使能引脚对应两通道
• 2个输出引脚
• 2个电流限制引脚和1个浪涌电流时间限制引脚
• 锁定引脚：故障后决定是否重启
• 故障引脚
• 诊断引脚
• 电流测试选择引脚
• 模拟电流输出
• 数字供电引脚


3.特点

以tps272c45为例子，作为他们高侧开关家族的代表。
优点：

• 体积小，5*4mm的qfn封装
• Ron相对较小，45mΩ
• 包括各种保护功能和电流检测功能
• 节约成本
  缺点：
• 耐压低，40V
• 电流小，不能应用于大电流场合
  所以智能高侧开关应用于低压小电流的场合，如汽车电子，控制电路中。

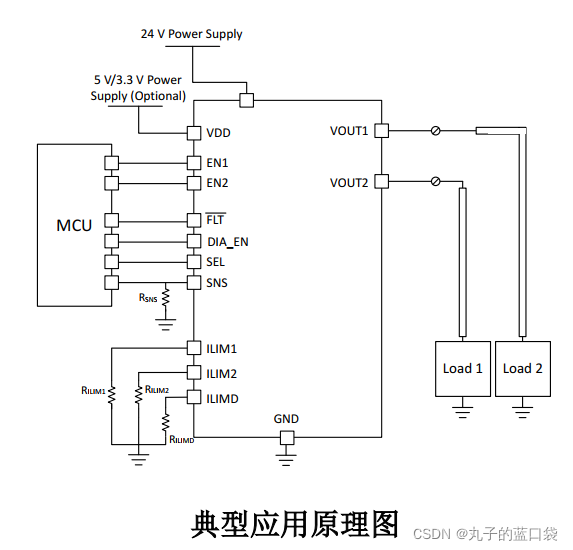

4. 典型应用

5. 总结

本文大致介绍了高侧开关是什么，管脚功能的具体实现以及参数配置未介绍，可参照手册。
总的来说，智能高侧开关，不是啥神秘玩意，就是将mos的控制器和mos做在一起，以取代分离器件的搭建，一方面减小体积和成本，另一方面提高设计可靠性。当然需要注意应用场合，不能超电压电流。

参考文献

《TPS272C45 datasheet》
