nmos高边开关电路仿真与设计

以前学习电力电子的时候，经常听他们讲双管反激电路难点在于高边nmos的开关问题。当时我模电基础很烂，对这个问题我并没有太深刻的体会。最近使用mos做电源开关的时候因为手上没有pmos了，但是又要做高端开关。于是开始仿真（踩坑）。以下经历希望对各位读者有帮助。

pmos高边开关

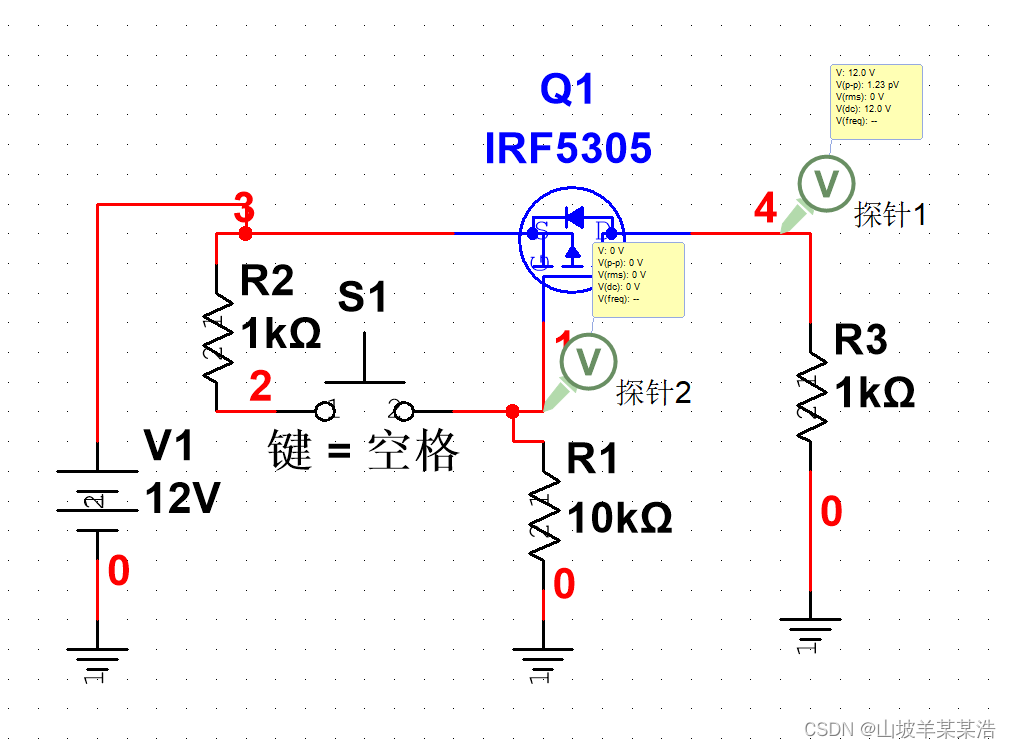

总所周知，pmos开关如下图所示：

开关按下时：

这个电路需要注意R1 R2取值，因为mos开关的开关条件是，如果取值不对则分压不够没办法打开。

nmos 低边开关

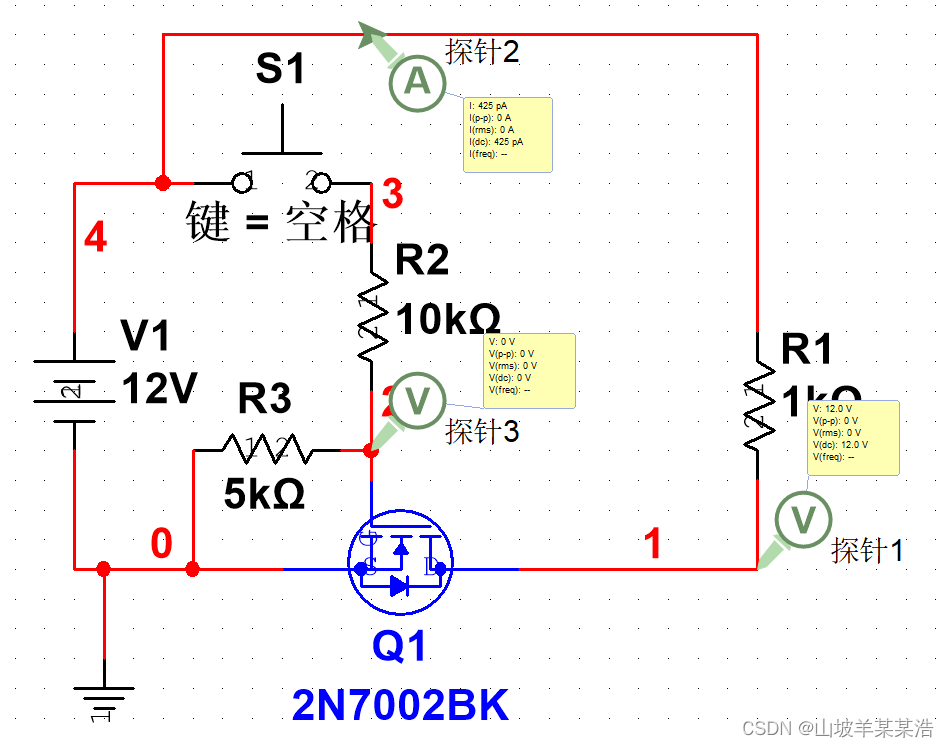

对于nmos，我们常见的开关电路如下：

关闭时：

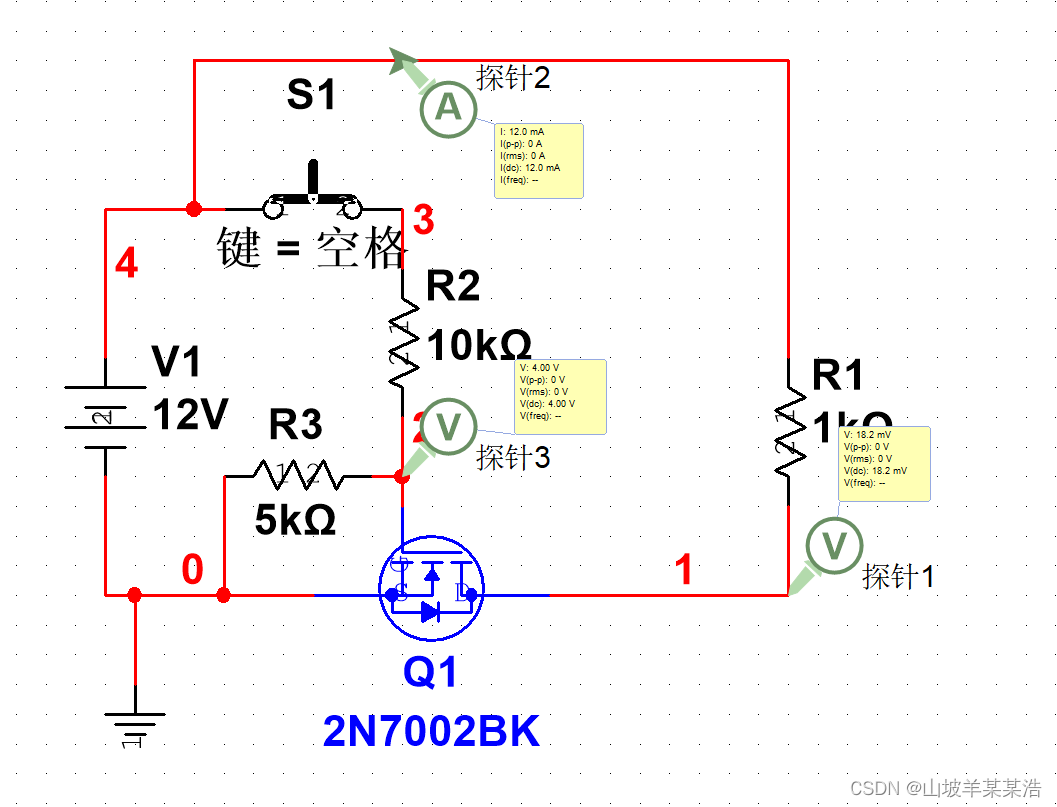

开启时：

nmos高边电路探索

pmos市面上少，库存有时候会不够，如果是nmos会好很多，但是低边开关是阻断地通路，如上图nmos低边开关没有开启时负载是带电的。这样如果有人乱碰电压低还好，电压高那就可能出问题。根据以上问题，最好是直接使用nmos实现高边开关。那这个怎么实现呢？

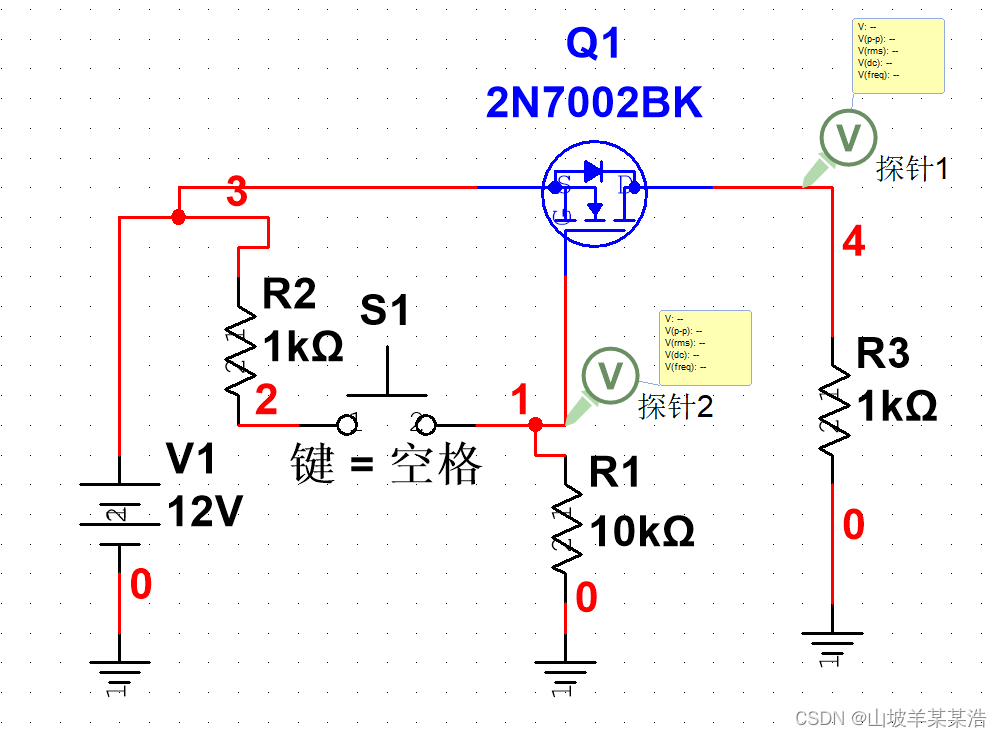

根据以上我首先想到的是直接拿nmos替换掉pmos，其电路图如下

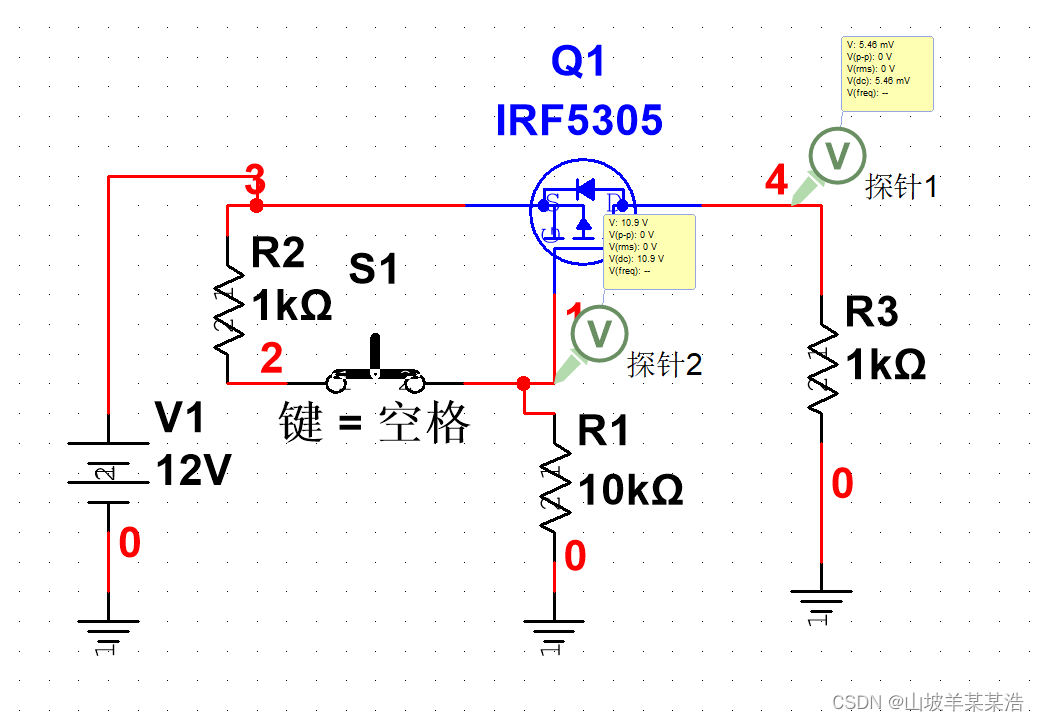

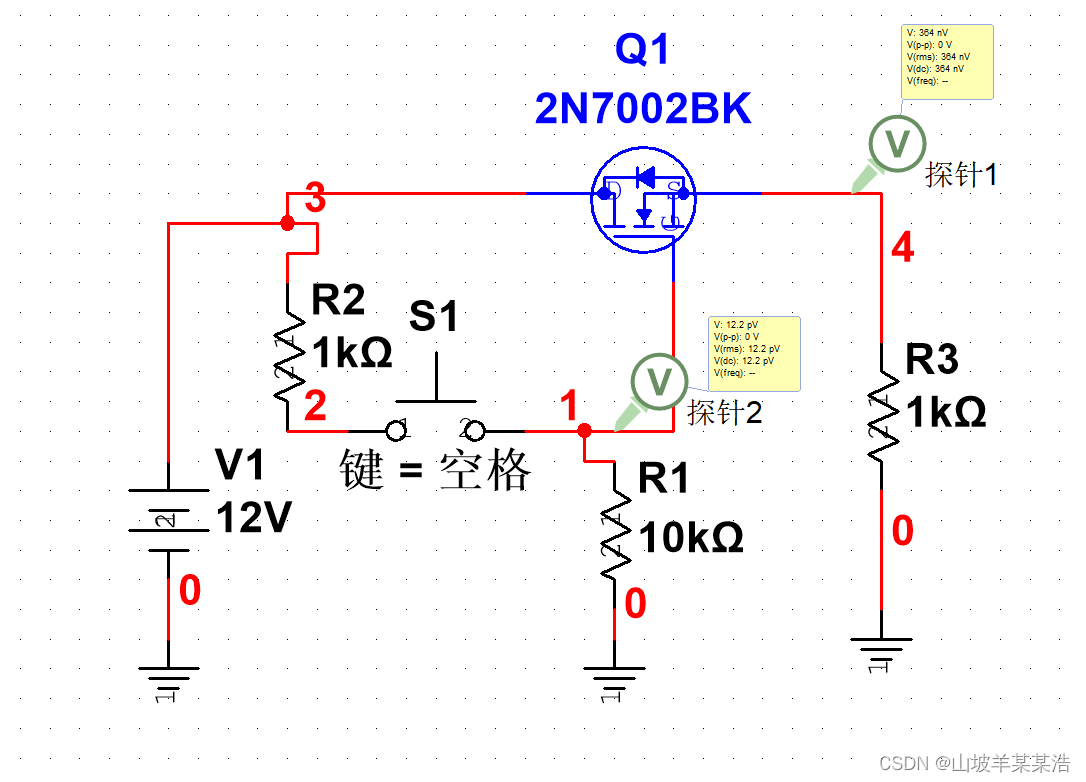

之所以不s接vcc g接负载是因为这样就算没有打开电流也会走体二极管到负载。这样一方面不能开关，另一方面就算是导通了也有压降。这样不完美。其电路图如下：

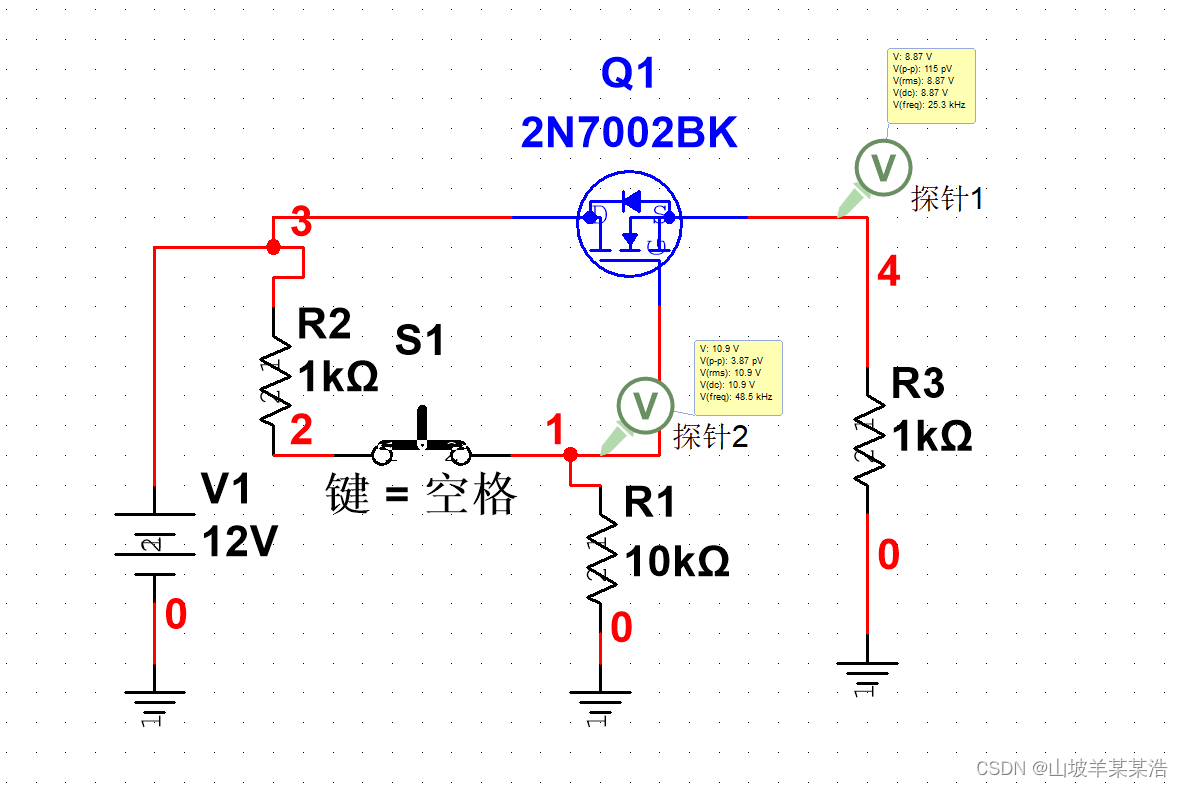

重新回到nmos替换掉pmos的高边电路:其打开时现象如下:

为什么这里负载的电压只能到8点多，升不上去？这个电压既不是完全关断，也不是完全打开？这个情况是怎么产生的呢？

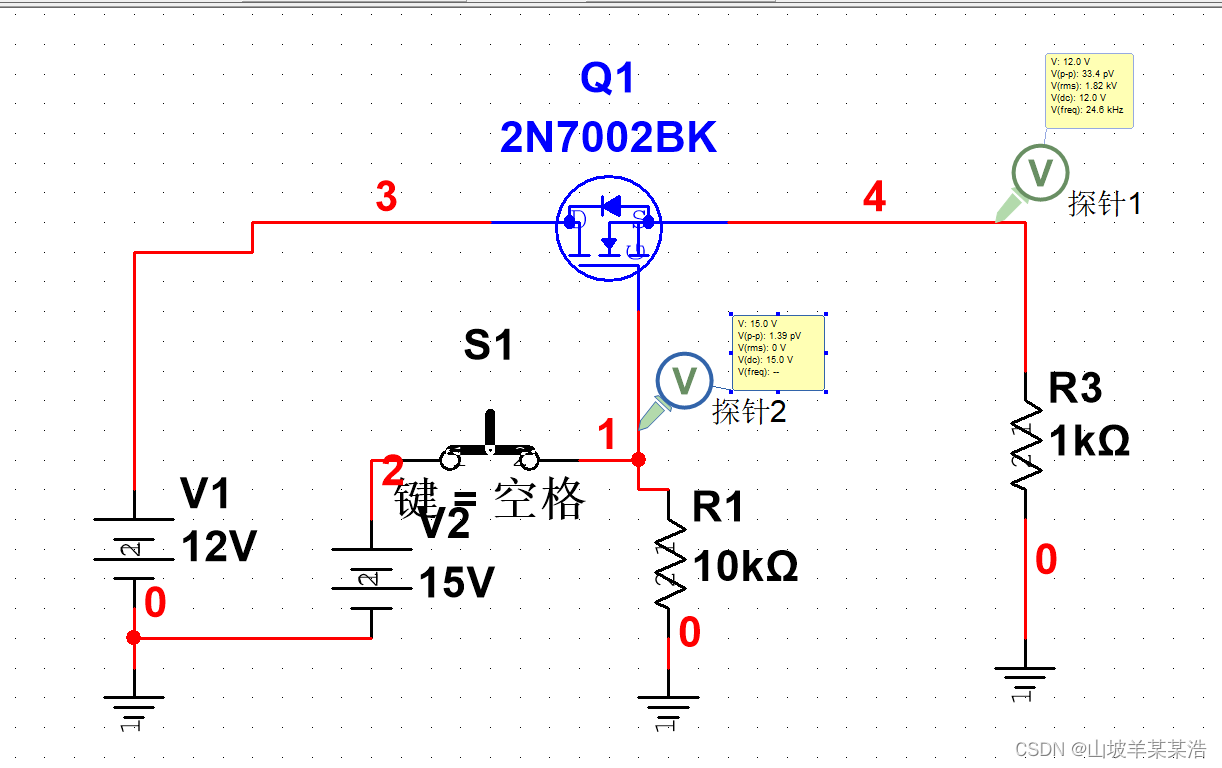

这个问题其实很简单，mos开关的条件是，pmos的为负，nmos的为正。那这个电路开关没有打开时是多少呢？答案是+12V。这样开关开启或关闭时电压不一样。pmos的小于+12，nmos的大于+12v。此电路中输出电压与输入之差正好是。故改进如下：

那这个15v应该怎么产生呢？我个人有以下思路

1boost

2电荷泵

这里就没有仿真了。本文也到此吧。如果我弄出来了我再更新。这也是为什么双管正反激的高边驱动这么麻烦。
