过压/过流保护器件的选型指南

目前，常见的电路保护元器件主要有过电压保护和过电流保护两种。

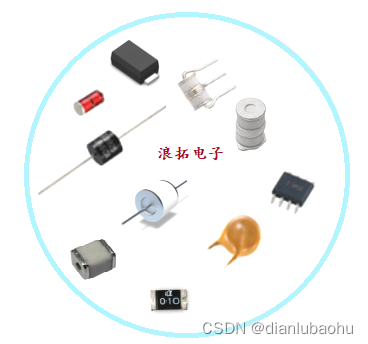

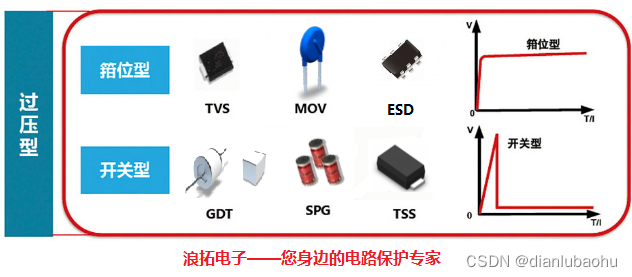

过电压保护元器件主要有瞬态抑制二极管、压敏电阻器、气体放电管、半导体放电管、浪涌保护器等，用于保护电路免受闪电、雷击、工业过电压、静电感应、核磁辐射等瞬间产生的高压或浪涌电压。

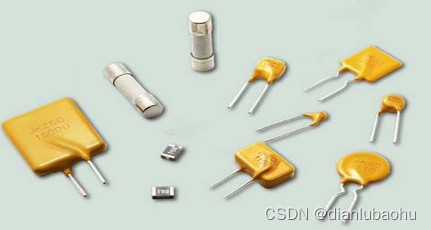

过电流保护元器件主要有保险管、正温度系数热敏电阻PTC等，用于防止电路电流超过预订最大值，进而产生过高温度烧坏元器件、设备，甚至引起火灾。

选择适当的电路保护器件是实现高效、可靠电路保护设计的关键，涉及到电路保护器件的选型，我们就必须要知道各电路保护器件的作用。在选择电路保护器件的时候我们要知道保护电路不应干扰受保护电路的正常行为，此外，还必须防止任何电压瞬态造成整个系统的重复性或非重复性的不稳定行为，进行多次模拟测试，从而实现电路防护方案的可靠性和实用性。

保护器件的选择技巧

截止电压 ≥ 正常工作最大电压 (保证器件不会在正常工作时损坏)

最大箝位电压 ≤ 系统最大耐压 (器件在脉冲状态时可有效的保证后级不会损坏)

功率/最大箝位电压 ≤ 外界干扰所产生的最大脉冲电流 (器件自身不会被脉冲损坏)

击穿电压下限 ≥ 正常工作最大电压(保证器件不会在正常工作时损坏)

脉冲击穿电压 ≤ 系统最大耐压 (器件在脉冲状态时可有效的保证后级不会损坏)

通流量 ≤ 外界干扰所产生的最大脉冲电流(器件自身不会被脉冲损坏)

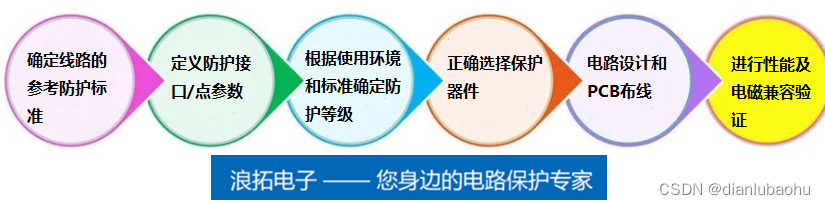

防护线路设计步骤

➡️深圳市浪拓电子技术有限公司提供高标准、高品质电路保护元器件及电路保护解决方案。
