电子设备电路分析（1）-----红外脉冲激光器

本篇开始介绍一些实际的电子制作，从实际的项目中，学习实用的电子工程知识今天来分析一下红外脉冲激光器​红外激光一般应用在测距、照明设备、通信、仿真武器等，激光器的核心无疑是激光二极管，激光二极管的功率决定了脉冲功率的大小。

激光二极管的工作原理

激光二极管也具有普通二极管的结构，即N区、PN结和P区，当给二极管施加正向电压会削弱PN结势垒，迫使电子从N区经PN结注入P区，空穴从P区经过PN结注入N区，这些注入PN结附近的非平衡电子和空穴将会发生复合，从而发射出光子。

但是这些具有能量的光子在时间和方向上都是随机的，不像激光那样“聚焦”，俗话说得好，团结就是力量，要让光子“团结”起来，产生方向、相位一致的相干光，就必须满足两个条件：1.足够多的电子2.方向一致。

因此，激光二极管需要发射激光就必须由脉冲式大电流来激励，并且有一个光学谐振腔的结构来保证电子有一致的方向。这就是激光二极管的简单原理。

电路的工作原理

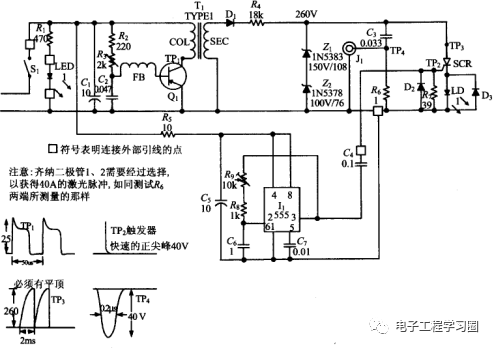

电路原理图

如上图所示是一个激光二极管驱动电路，该电路分为几个部分：首先是升压部分，将12V电压增加到200~300V的变换器部分电路，由开关晶体管Q1和升压变压器T1组成，Q1在饱和前短暂的时间里由于C2电容和FB磁珠的作用，会在饱和前短暂导通，直到C2两端电压升高使基极反偏，Q1截止，使得线圈COL中的磁场减弱，从而在变压器的次级SEC特定相位产生增高电压。

T1次级上增大的方波电压通过D1整流，并在储能电容C3上积分。

555芯片电路起到定时器的作用，定时输出触发脉冲，定时时间由电阻R9和电容C6决定。输出触发脉冲通过C4微分输出，产生反向过冲，经二极管D2钳位后送到可控硅开关门控。

放电电路在激光二极管LD1中产生电流脉冲，电流脉冲通过可控硅SCR通断控制充电储能电容C3放电产生，使激光二极管发光。脉冲电流的上升时间一般由SCR决定，而下降时间由电容大小和放电电路中的总电阻决定。

电路参数分析

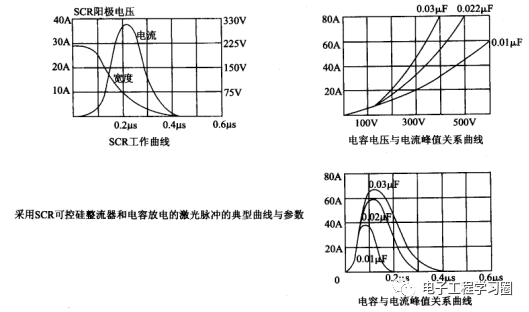

SCR工作曲线

上图显示了电流脉冲通过二极管激光器时，SCR典型的阳极电压和电流波形。可得以下结论：

1.脉冲宽时，SCR的阻抗更高，使得产生相同电流所需电压更高；

2.电容电压都充电至相同电压时，电容容值越大，所产生电流峰值越大；

3.产生相同电流峰值时，大电容的电容所需的充电电压越小SCR工作时，门控脉冲触发的阳极电流大约在1ms内上升到最大值，同时，阳极到阴极的阻抗从开路降到零点几欧姆。

然而，注入激光脉冲器时，脉冲持续时间远小于SCR完全导通的时间，那么，在整个导通周期的大部分时间里，SCR的阻抗处于1~10欧姆水平，这就使得当大电流流过时，大部分电压都会加在SCR两端，使得电路效率很低。因此激光脉冲应用中SCR的选型应注意正向截止电压和电流上升时间。

电路注意事项

电路中储能电容选择时其额定电压至少要与电源电压一样高；

放电电路的引线要短，由于放电在一瞬间，很小的引线电感都会产生较高电压；

放电电路中1欧姆电阻（电路中的R6），可以大大减小二极管激光器中的电流过冲；

电路中与激光二极管并联的钳位二极管（D3）极性与激光二极管极性相反，同样起到减少电流过冲的作用。

---
