AM和FM是啥意思？有啥区别？

同学们大家好，今天我们继续学习杨欣的《电子设计从零开始》，这本书从基本原理出发，知识点遍及无线电通讯、仪器设计、三极管电路、集成电路、传感器、数字电路基础、单片机及应用实例，可以说是全面系统地介绍了电子设计所需的知识，是一本很好的电子设计入门书籍，没有复杂的计算，取而代之的是生动、平实的叙述。

上篇我们了解了电磁波传播信号为了发射需要和避免干扰，需要对信号进行调制处理后，再通过天线发射。

今天我们来看看常用的两种模拟信号调制方式——AM和FM。

AM与FM

我们为了把声音等低频信号顺利地以电磁波的形式发送出去，就要把它“嫁接”到高频载波上，这个“嫁接”的过程就称为调制。

最常见的模拟信号调制方式为幅度调制（AM）和频率调制（FM）。

AM（幅度调制）

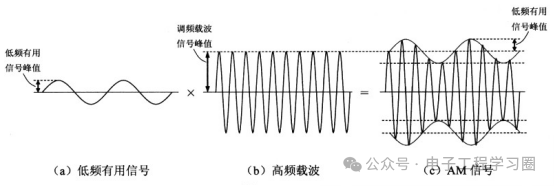

幅度调制就是以高频载波的幅度来反映低频有用信号的方法，如下图所示：

AM

上图中，将（a）信号和（b）信号“嫁接”后，得到了（c）信号，（c）信号的频率和高频载波相同，而信号幅值变化反映的却是低频有用信号。

因此，AM信号的高频特性有利于信号的发送，其中的低频有用信号可通过接收端解调电路还原出来。

FM（频率调制）

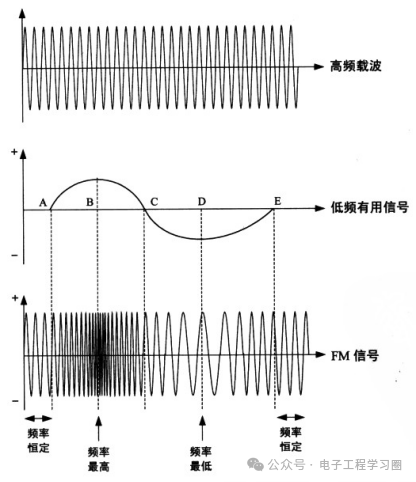

与AM中高频载波幅度变化反映低频有用信号不同的是，FM是利用高频载波的频率变化来反映低频有用信号，图下图所示：

FM

观察上图可以发现，当低频有用信号的幅值为正，随着信号幅值越大，FM信号的频率增大，并且在B点时达到最高。而当低频有用信号幅值为负时，FM信号的频率变小，并且在D点频率达到最低。

AM和FM都是比较流行的广播方式，AM方式中，信息蕴含在AM信号的幅度变化中，在传播中容易受干扰而丢失信息，而FM信号的信息蕴含在频率变化之间，即便信号的幅度受到干扰也不会丢失信息。

因此，FM广播的保真度和可靠性较AM高，但是，FM的发射和接收设备要比AM复杂。

FM无线话筒

下面通过电路来了解下FM的简单特征，电路图如下所示：

微型FM无线话筒电路图

上面这个电路由话筒和振荡器组成了一个非常简单的FM无线话筒。

首先，电阻R1和话筒MIC构成了一个分压器，当声音进入话筒，声音信号就转换为电信号进入三极管VT1的b极，VT1、C3、C2、R2、L1组成了一个振荡器，可产生高频载波信号，同时，三极管还是一个调制器，把低频有用信号和高频载波进行FM调制，最后把反应声音的FM信号从天线E1发射出去。

电路中，电容C3和电感L1构成的储能电路形成振荡器，调整C3和L1的值就可以改变信号的发射频率。

下篇我们来说说关于收音机的故事，下篇见~

---
