[Altium Designer] unplated multi-layer pad(s) detected 报错解决

金属孔(镀铜)与非金属孔:

问题:在使用 mini_USB ,进行电气检查DRC时,遇到 “  unplated multi-layer pad(s) detected  ” 的warning;

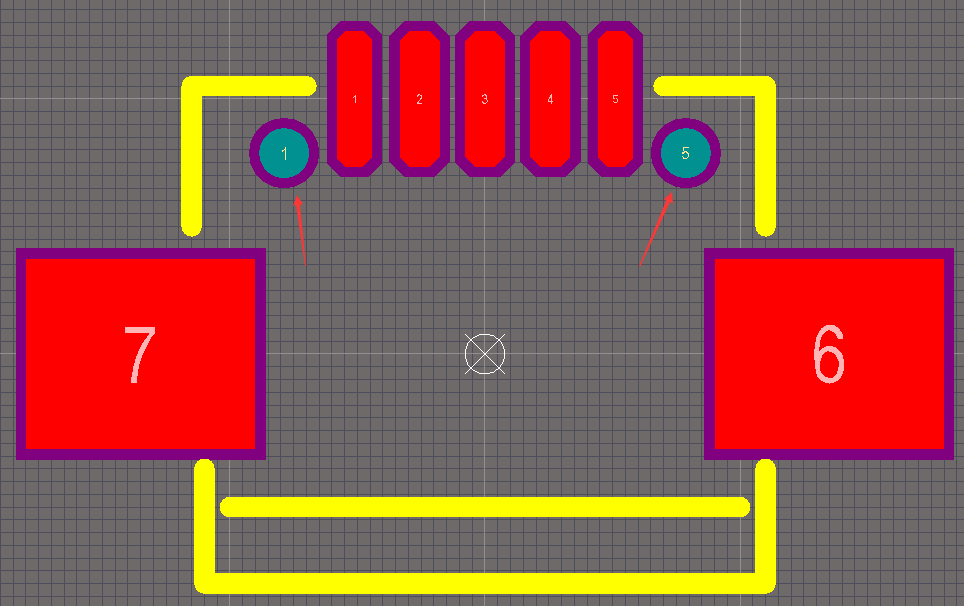

原因:mini_USB的PCB封装有两个安装孔(multi-pad ),并且这两个multi-pad 分别与管脚1(USB_IN)和5(GND)相连,而电气规则设置默认不允许无沉铜通孔;

解决:

1.如果这两个multi-pad是有网络连接的,应该都是金属化(镀铜) ,即应该对其勾选plated:

2.如果这两个multi-pad没有网络连接,常见的如安装孔:

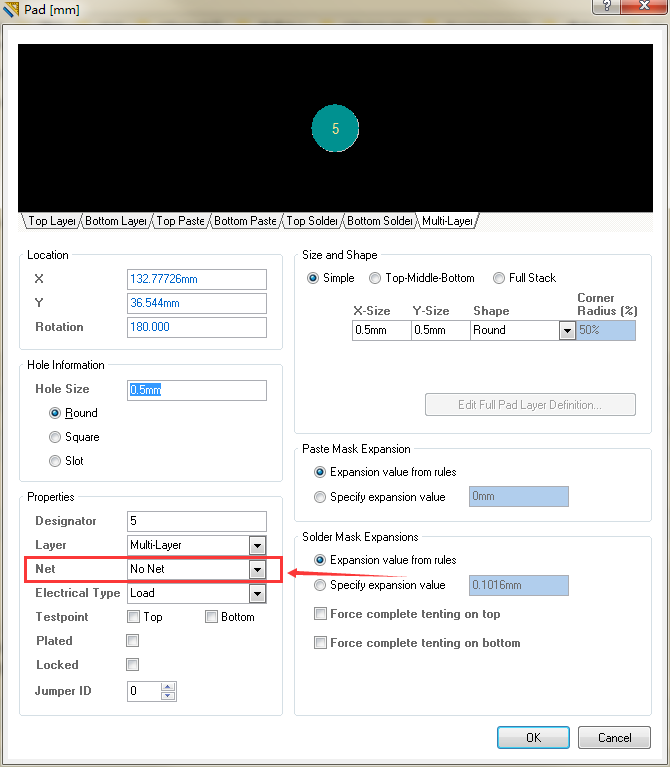

可以选择关闭此电气规则:或者按照DRC提示找到相应孔进行处理(Net--No Net):



转载于:https://www.cnblogs.com/Baby-Xi5201314/p/7043549.html

### Altium Designer 中设计无法生成 PCB 的解决方案 在Altium Designer中,当遇到设计文件无法成功转换为PCB的情况时,通常是因为项目中的某些配置或设置不符合软件的要求。以下是几种常见的原因及其对应的解决方法: #### 1. 原理图与封装不匹配 如果原理图上的元件没有正确关联到相应的物理封装,则可能导致后续的PCB布局失败。确保所有元件都已分配合适的封装模型,并且这些封装存在于当前项目的库中[^1]。 ```python # 检查并更新元件封装的方法如下: for component in schematic.components: if not component.has_valid_footprint(): print(f"Component {component.name} lacks a valid footprint.") ``` #### 2. 层叠结构定义不当 层叠(Stackup)是多层PCB的重要属性之一。未正确定义或者修改过的层叠可能会引起兼容性问题,进而阻止PCB文件的成功创建。应仔细核对所使用的板材参数以及层数设定是否合理[^2]。 #### 3. DRC规则冲突 设计规则检查(DRC)用于验证电路板的设计是否满足特定的标准和约束条件。任何违反DRC规定的地方都会被标记出来,在这些问题得到妥善处理之前,是不可能完成最终输出的。特别是关于间距、过孔类型等方面的规定需特别注意。 对于提到的具体报错`Unplated multi-layer pad(s) detected`,这表明存在未镀镍的多层焊盘情况。这类问题可通过调整相关焊盘属性来修复——即确认那些确实需要连接不同层面导体的部分已经设置了“Plated”选项;而对于不需要电气连通的位置,则保持原状即可。 通过上述措施可以有效提高Altium Designer项目顺利转化为可生产的PCB文档的概率。当然,具体实施过程中还需结合实际情况灵活应对可能出现的新挑战。
