Altium Designer挖空开槽填坑之board cutout

这种方法开不了槽！！！！

博客原文链接：https://blog.csdn.net/hnjztyx/article/details/83021813

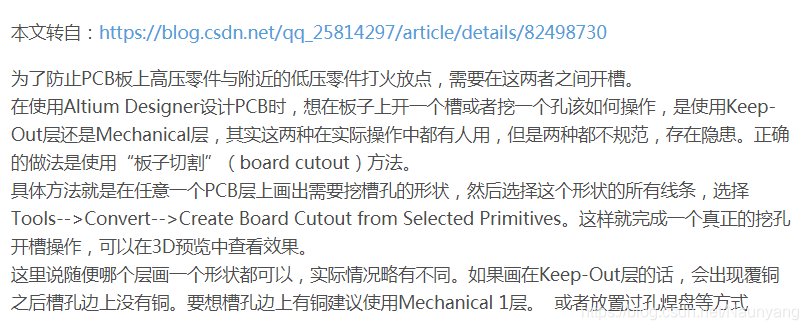

为了防止PCB板上高压零件与附近的低压零件打火放点，需要在这两者之间开槽。
在使用Altium Designer设计PCB时，想在板子上开一个槽或者挖一个孔该如何操作，是使用Keep-Out层还是Mechanical层，其实这两种在实际操作中都有人用，但是两种都不规范，存在隐患。正确的做法是使用“板子切割”（board cutout）方法。
具体方法就是在任意一个PCB层上画出需要挖槽孔的形状，然后选择这个形状的所有线条，选择Tools–>Convert–>Create Board Cutout from Selected Primitives。这样就完成一个真正的挖孔开槽操作，可以在3D预览中查看效果。
这里说随便哪个层画一个形状都可以，实际情况略有不同。如果画在Keep-Out层的话，会出现覆铜之后槽孔边上没有铜。要想槽孔边上有铜建议使用Mechanical 1层。 或者放置过孔焊盘等方式

这种方法开不了槽！！！！

不要天真认为画Board cutout就能开槽！
这个问题在PCB打样设计中反反复复有提到过，Board cutout不可以作为成形用，
此项只能用作3D效果绝对参照图，不能被转出GERBER元素来作外形加工的。Layout布线需要挖孔挖槽的请一定同您板框线一个层，用实线在KEEP-OUT层或者机械1层画出形状！

以上引用于:https://www.jlc.com/portal/server_guide_10142.html

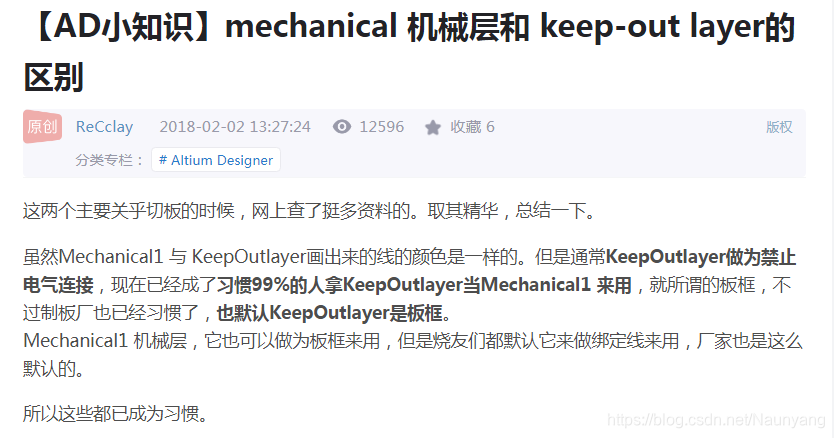

以上图片截图与博客。源博客链接：https://blog.csdn.net/ReCclay/article/details/79237992
