MATLAB APP designer坐标区的使用

本文章主要讲解MATLAB App designer中坐标区的使用方法及其注意事项

1. 坐标区的组成
2. 坐标区的显示
3. 坐标区的交互

---

 1.坐标区的组成

MATLAB app 中的坐标区是显示数据、图像的主要组件，功能也很丰富。

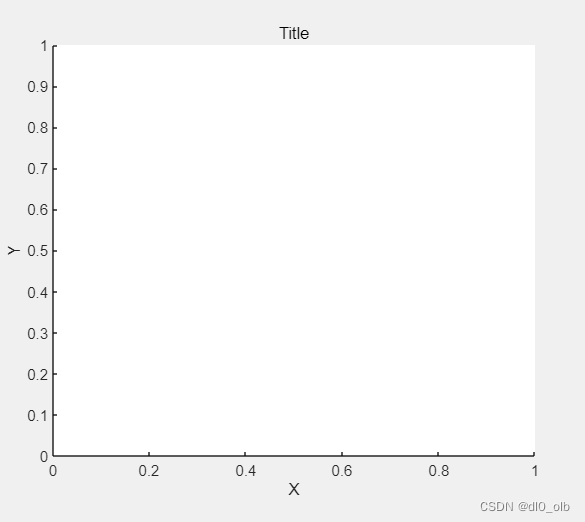

可见的区域由标题、XY轴标签、XY轴坐标和显示区域组成。

---

2.坐标区的显示

a.标题、坐标轴

在figure中能显示的plot、text、rectangle等函数都可以对应在坐标区中显示。

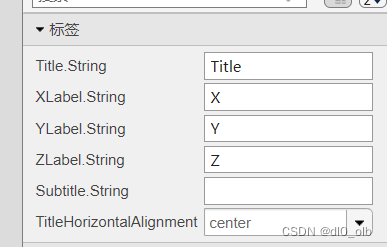

标题、标签可以直接在界面中双击修改，或者在右边的“标签”一栏中修改。

若要在代码中实现，则可以以下代码进行修改：

app.UIAxes.Title.String='111';
app.UIAxes.XLabel.String='222';
app.UIAxes.YLabel.String='333';

坐标轴一般是根据图像大小和设置的边界范围自动调整的，也可以自己设置。

b.图像的显示

以下讲解plot和image的在坐标区的使用

使用plot在坐标区中显示和正常使用几乎没什么区别，只需要在最前面加上显示的坐标区就行了。

此处坐标区名字为app.UIAxes，则使用如下代码就可以实现在坐标区中的显示，其余部分完全一致。

plot(app.UIAxes,X,Y);

Image使用时需要注意，图像数据是存储在矩阵中的，每个元素的坐标为行列索引，而不是XY，并且其原点位于左上角，以下示例代码中，矩阵名称为“grid_map”，矩阵的数据为1-4，使用颜色映射显示。

cmap = [1 1 1; ...
        0 1 1; ...
        1 0.5 0.6; ...
        0 0 0;];
    cla(app.UIAxes);%
    colormap(app.UIAxes,cmap);%设置坐标区的颜色映射

    [rows, cols] = size(grid_map);%获得行列大小
    image(app.UIAxes,1.5,1.5,grid_map);%图像显示
    set(app.UIAxes,'xtick', 1:cols+1, 'ytick', 1:rows+1);%设置坐标轴刻度
    xlim(app.UIAxes,[1 cols+1])%设置坐标轴长度
    ylim(app.UIAxes,[1 rows+1])

 c.多个图像的绘制

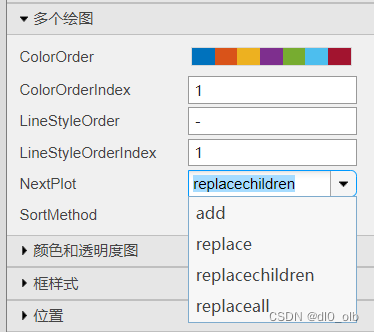

坐标区可以设置四种图像的添加模式，这里主要讲add和replace，剩下两个不会。

add是将新的图像添加到原有的图像上，其坐标原点、轴与上一个图像相同（一般默认在左下角）

replace是将上一个图像替代，坐标原点会随函数的使用而改变（如image的坐标原点位于左上角，plot的位于右下角）

d.关于绘制图像时会生成窗口的问题

作者在使用函数plot图像时，会出现坐标区图像正常，但会额外出现一个空白窗口的现象，以下是该问题产生的原因以及解决方法。

这段代码运行时就会产生一个空白窗口，原因可能是在plot在检测UIAxes时，一开始没有识别出app.UIAxes这个坐标区（app.UIAxes太长了，未加载完），所以新建了一个窗口，但是后面plot时检测出来了，因此图像会正确显示在坐标区，新建的窗口为空白。

解决方法：

1.将输入的变量从app改为app.UIAxes

2.预加载UIAxes

在使用plot前先将坐标区加载一下

3.简单粗暴法

直接在plot后加一个close all，关掉生成的窗口

3.坐标区的交互

鼠标的坐标获取

在一些场景下，如做个五子棋小游戏，需要用到点击，并且在鼠标点击的位置下棋。此时就需要获得鼠标的坐标。

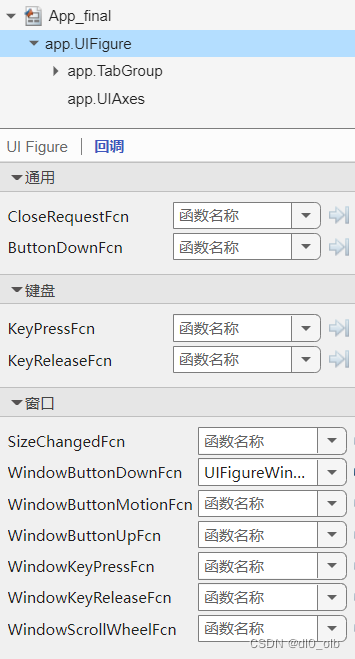

这里我们用UIFigure中，窗口回调中的“WindowButtonDownFcn”（鼠标点击时的回调）来进行鼠标点击操作的编辑。

mouthPosition=app.UIAxes.CurrentPoint;
app.mouth(1)=mouthPosition(1,1);
app.mouth(2)=mouthPosition(1,2);

利用app.UIAxes.CurrentPoint获得鼠标在坐标区的位置，CurrentPoint的返回值获得的是一个2*3的矩阵，一行中的数据对应了鼠标指针的XYZ坐标，(1,1)为X坐标，(1,2)为Y坐标。
