EPLAN2022——端子

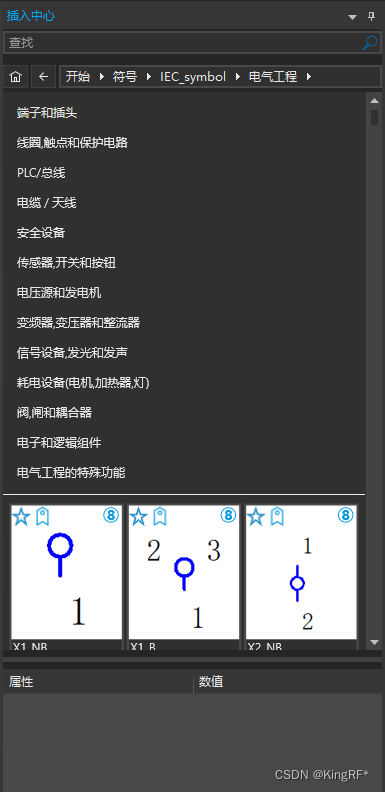

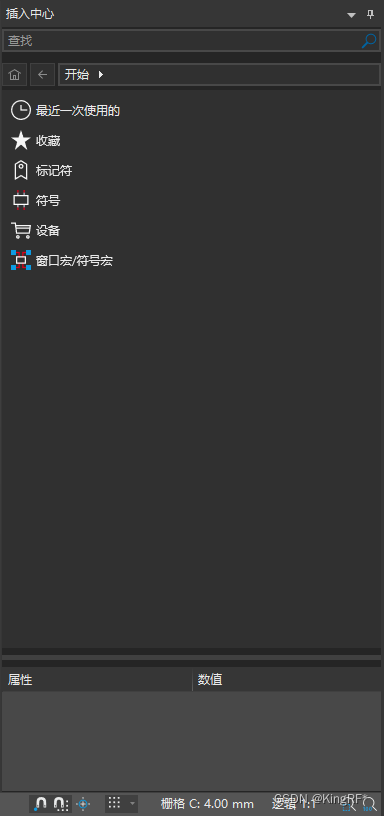

                         插入中心——符号——IEC_symbol——电气工程——端子和插头

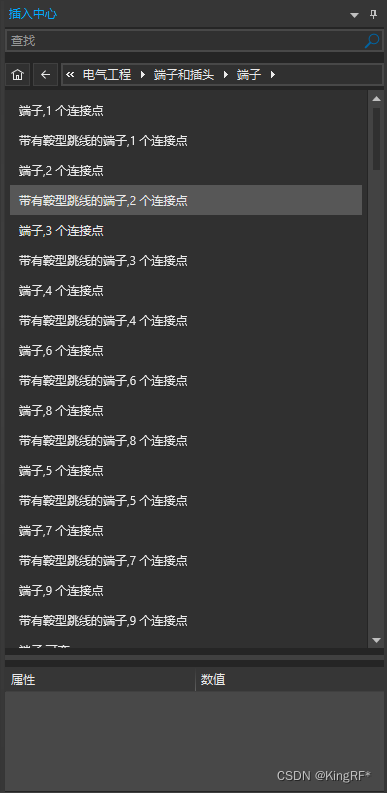

通常选择带鞍型跳线的端子，2个连接点；

选中端子，可以拖放插入，也可以单个放置；

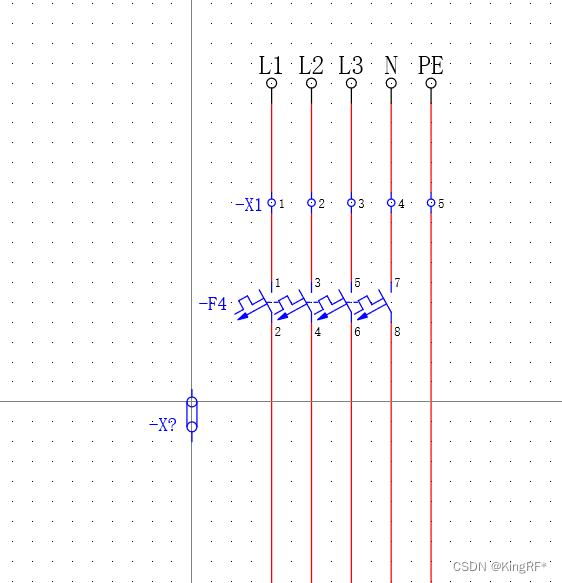

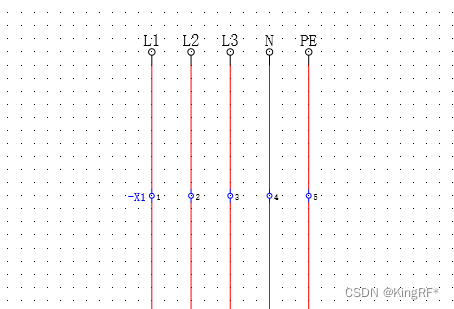

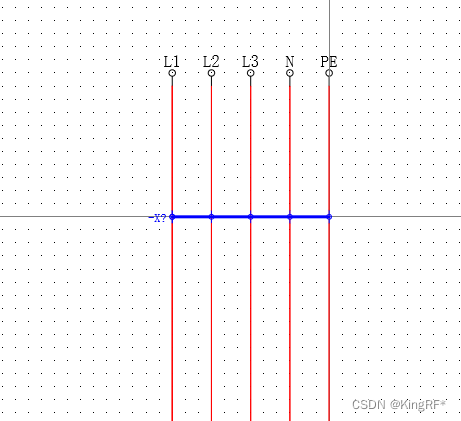

如果放置在同一列/行，自动生成为同一个端子排；

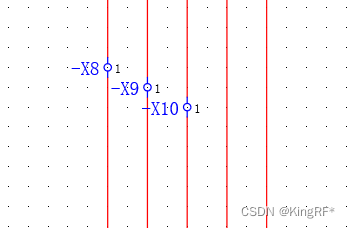

不同行/列，生成多个端子排；

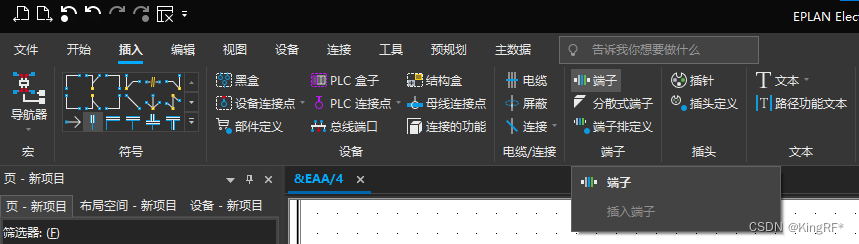

                                                                插入——端子——点击端子

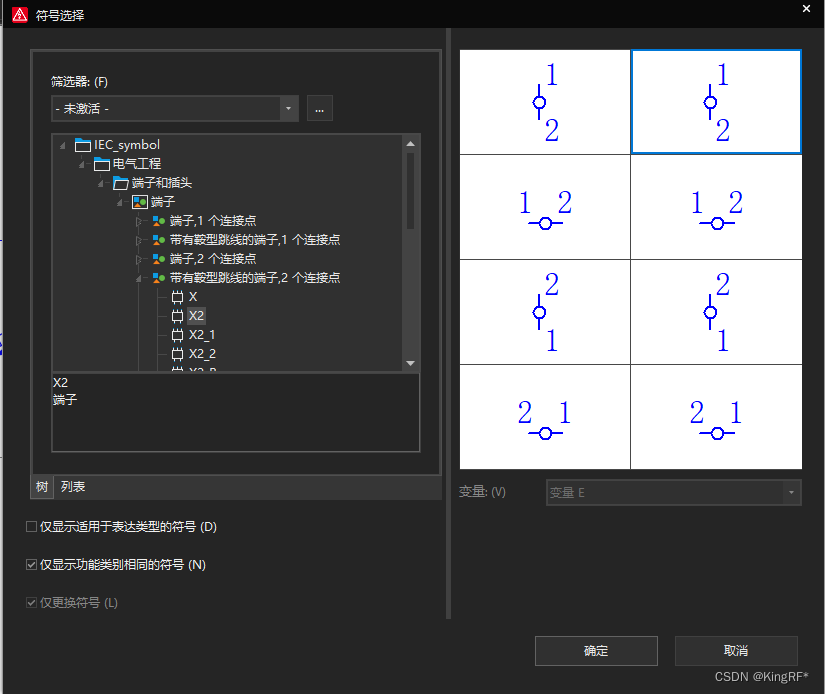

                                             默认端子如果不是想插入的端子，按退格键选择；

        ​​​​​​​

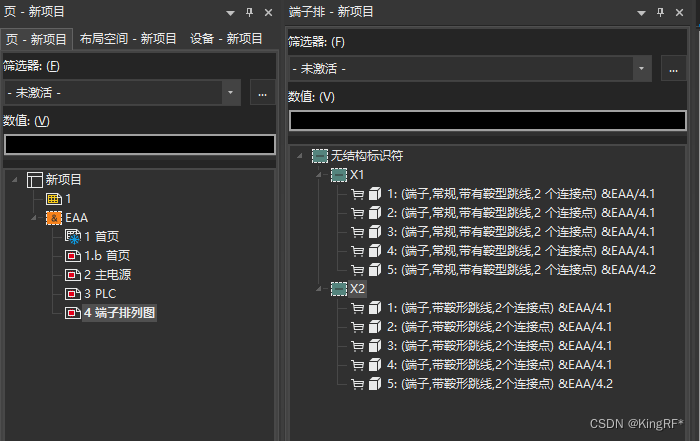

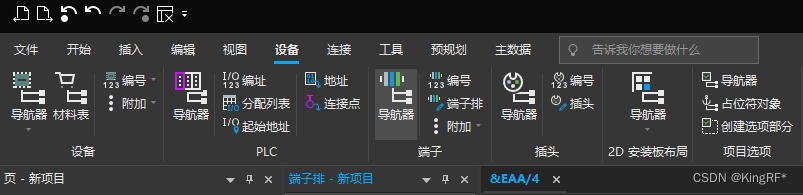

                                                        设备——端子——导航器

                                                        通过导航器建立多个端子

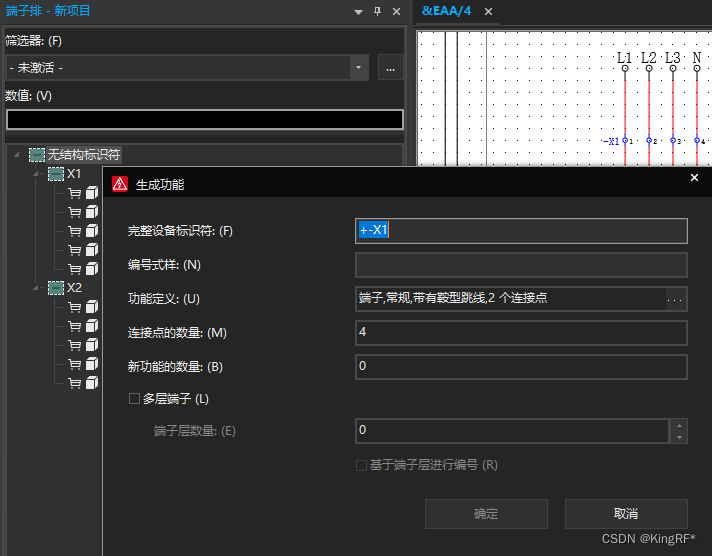

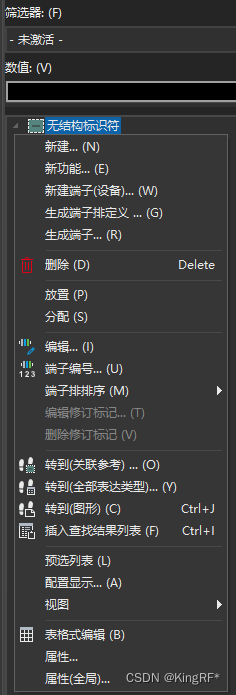

                                                导航器内任意位置右键——新功能



 完成设备标识符：端子名称

编号样式：1-5；编号从1到5，共5个端子

功能定义：选择要插入的端子样式

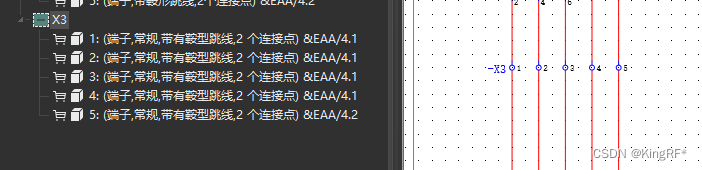

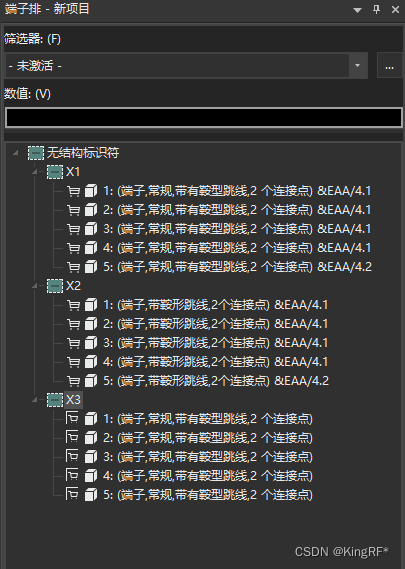

确定后创建号X3端子排 ；

已使用端子和未使用端子，端子前的购物车符号不同；

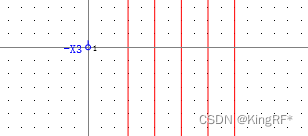

左键选择X3按住不放，拖拽到图纸内，松开左键；

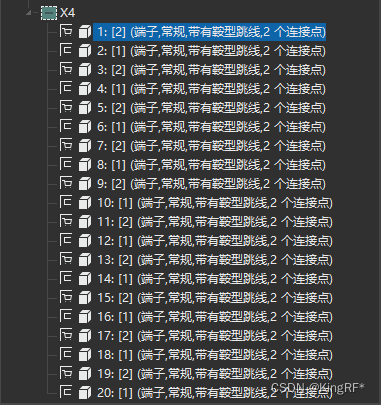

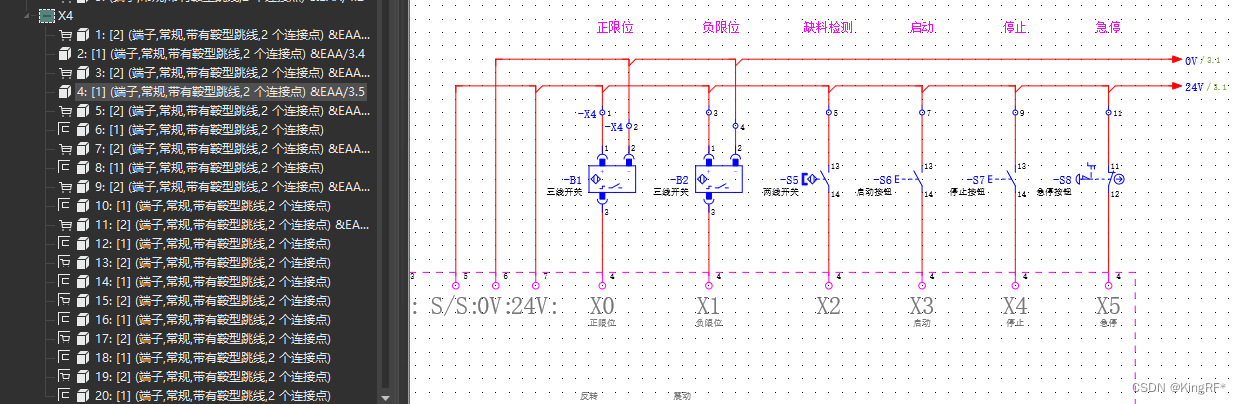

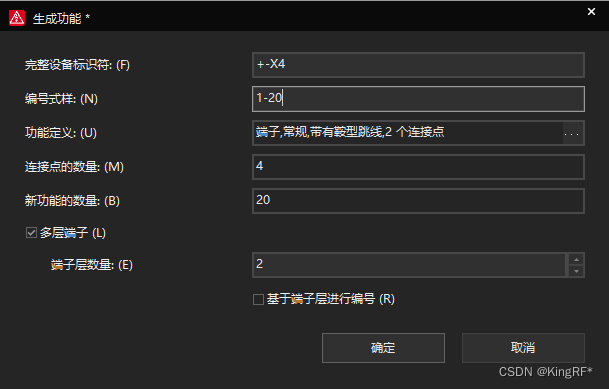

生成多层端子



                                                         勾选多层端子，输入端子层数量；

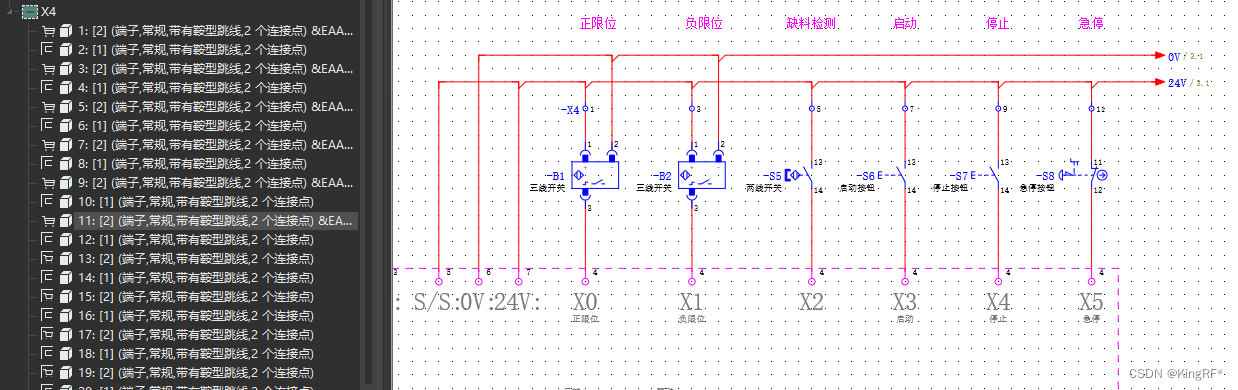

                                                         [1]和[2]代表第一层和第二层；

选择端子，没别插入到图纸中；

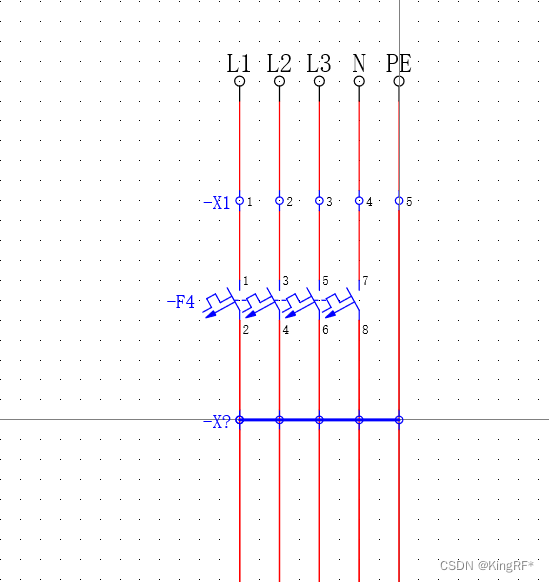

插入带熔断的端子

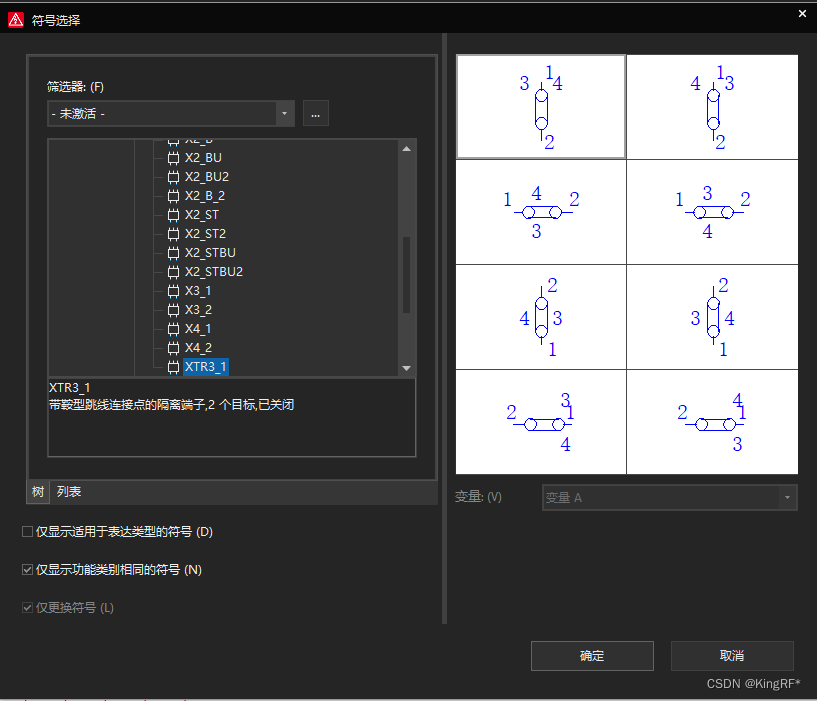

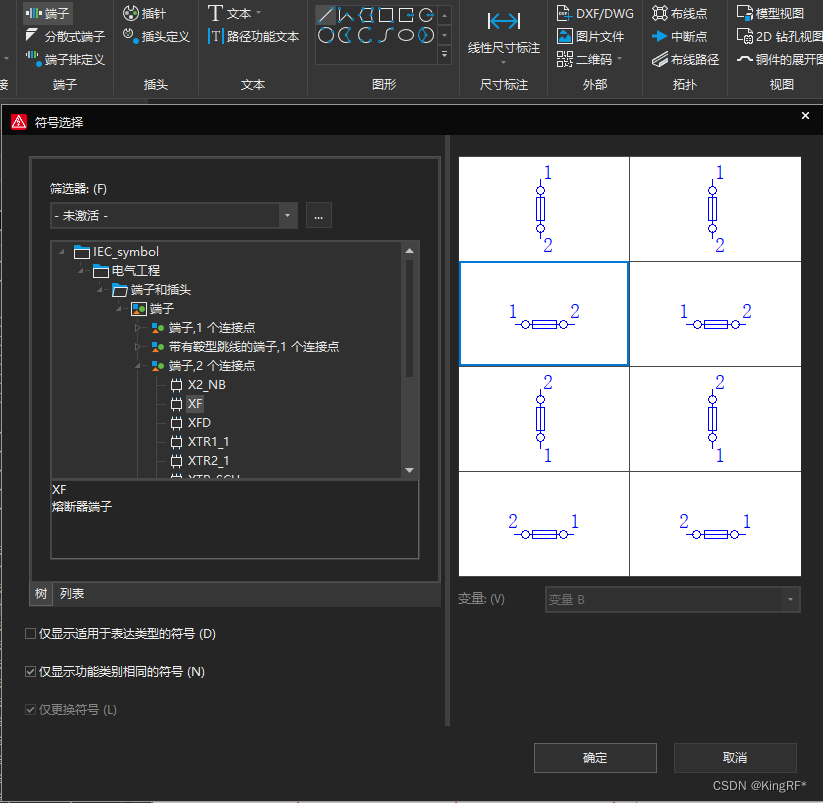

插入——端子——点击端子——按下退格键——选择端子

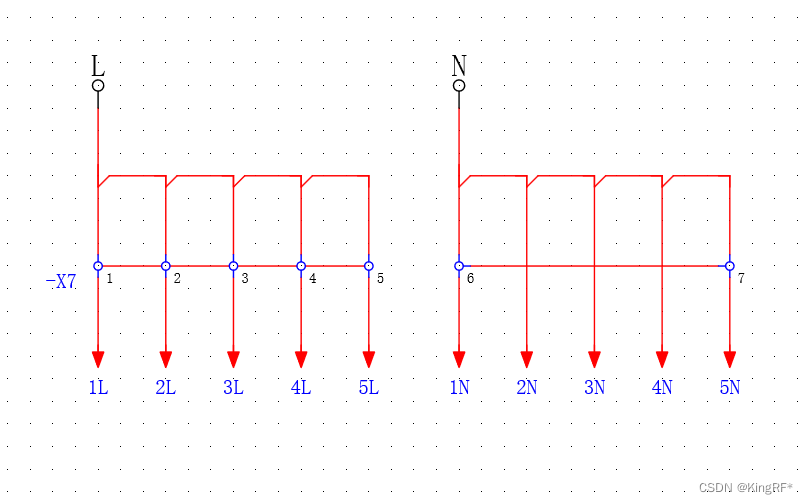

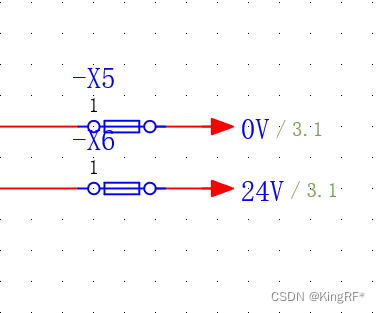

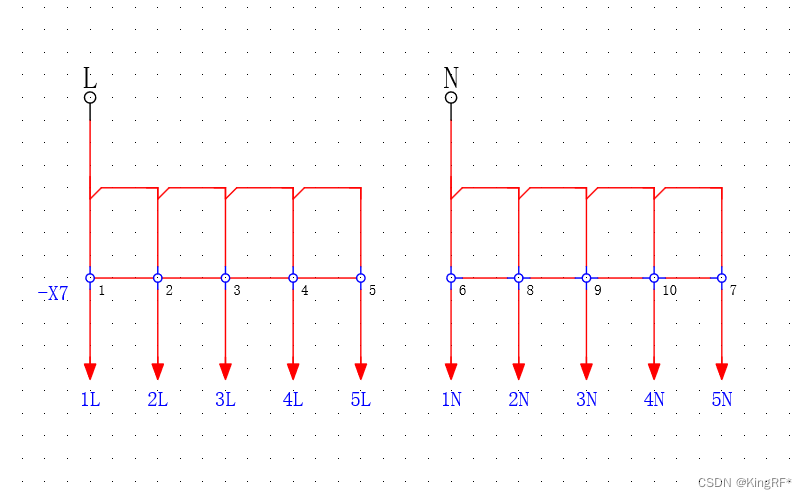

将X5和X6连个端子合并为一个端子排；

        ​​​​​​​        ​​​​​​​

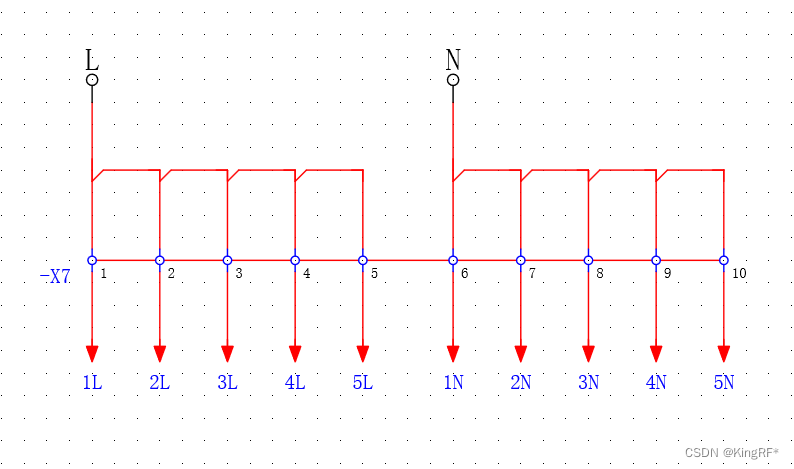

                                双击X6——将完整设备标识符修改为X5:2；X5端子排的第二个；

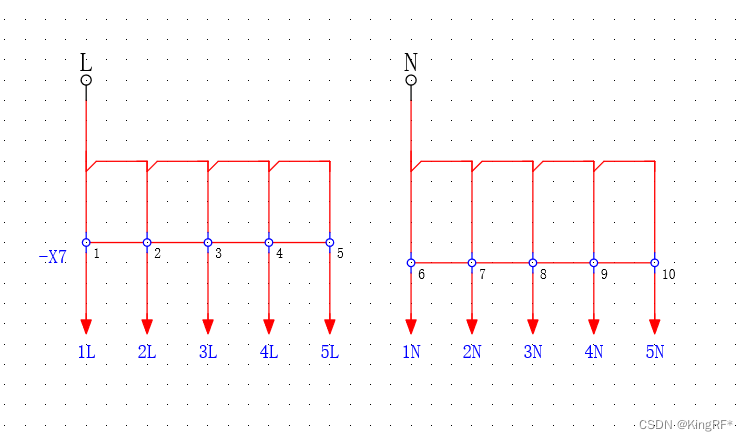

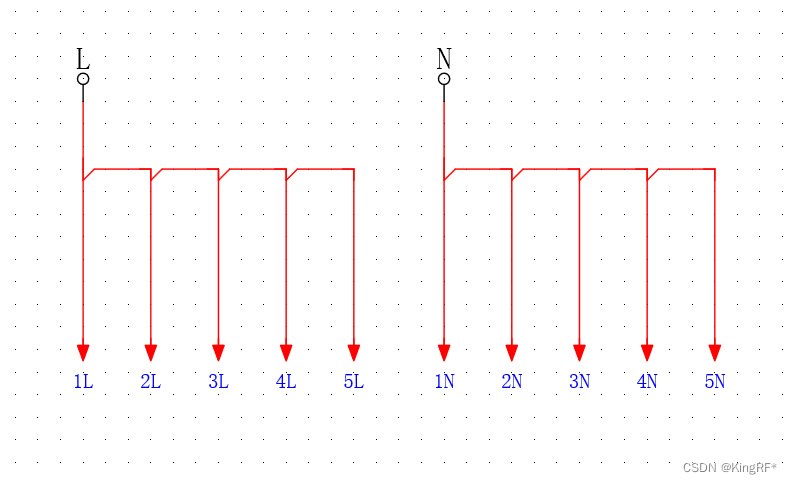

                                                                端子排跳线的方法

                                                          选择4连接点的端子

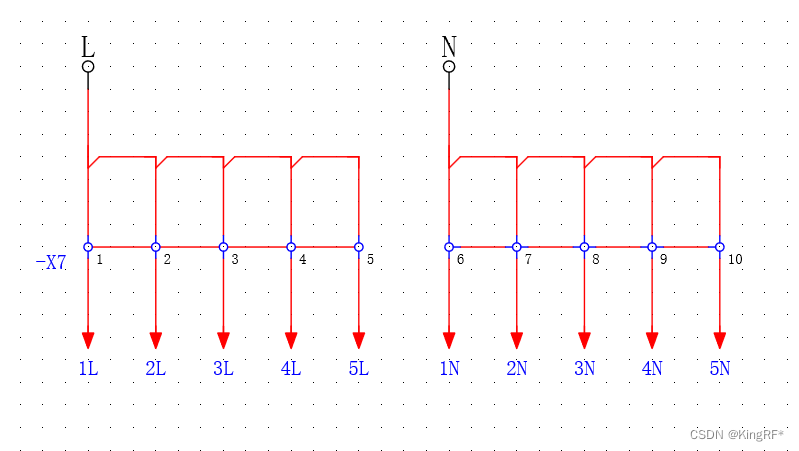

 插入后的效果；第5个和第6个端子相连；

处理方法：将端子排错位摆放；

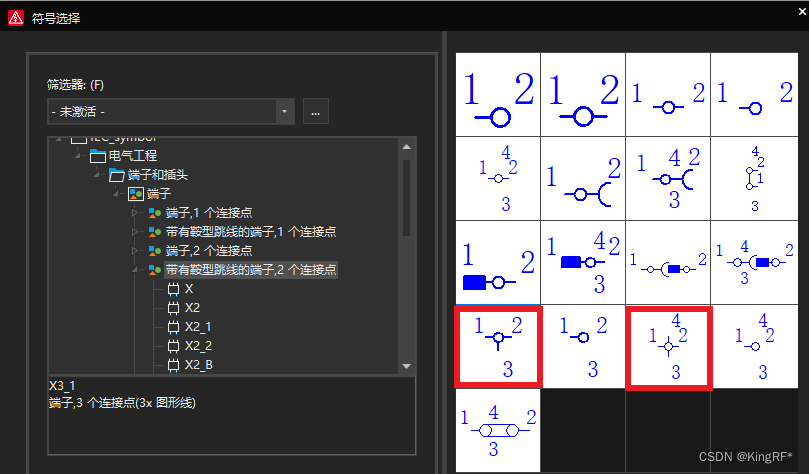

 或者使用3连接点的端子和4连接点的端子组合；

 双击端子——完成设备标识符中修改冒号后的端子号；
