PCIe专题学习——6.0（PCIe系统复位方式）

之前我们讲了对PCIe的一些基础概念作了一个宏观的介绍，了解了PCIe是一种封装分层协议（packet-based layered protocol),主要包括事务层（Transaction layer), 数据链路层（Data link layer)和物理层（Physical layer）；

一：系统复位（Reset）

在PCIe Spec中，Reset总共分为两类：Conventional Reset和Function Level Reset

1：Convemtional Reset

从字面上来讲，Conventional Reset是传统的Reset方式，这一类Reset功能是在PCIe Spec2.0之前的Spec中定义的，所以称为传统的Reset，PCIe设备必须要支持这一类Reset

Conventional Reset 包含了三种Reset：cold reset，warm reset和hot reset

另外，还有一个概念：Cold reset和warm reset又被称为Fundamental reset，hot reset被称为Non-fundamental reset。

什么是Fundamental Reset呢？

这是PCIe最基本的复位方式，主要通过硬件实现，效果是重置整个设备，对每个状态机，所有硬件逻辑，端口状态和配置寄存器重新初始化。

Nots：但是，也会有例外的情况：在某些寄存器中的字段只有在全部电源（包括VCC电源和Vaux备用电源）切断的情况下才会被重置，PCIe Spec给这些估值的字段起了个外号“Sticky Bits”

一般来说，Funcdamental Reset是针对整个系统做Reset，但是有时候也可以针对某个单一设备进行重置。

在这里说明一下Funcdamental Reset中的Cold reset和warm reset：

Cold Reset: 设备的主电源VCC上电时，就会触发Cold Reset。
Warm Reset: 在VCC不断电的情况下，系统可以触发Warm Reset。比如，电源状态的变化就会触发Warm Reset. 不过，PCIe Spec并没有定义触发Warm Reset的具体方式，这部分可以有系统设计人员自行决定。

另外，在PCIe Spec中，规定了两种出发Fundamental Reset方式：

一是通过PERST#(PCIe Reset)信号控制。
二是在没哟PERST#信号的情况下，通过Power on/off的方式实现。

举个例子，看看PERST是如何生成的：

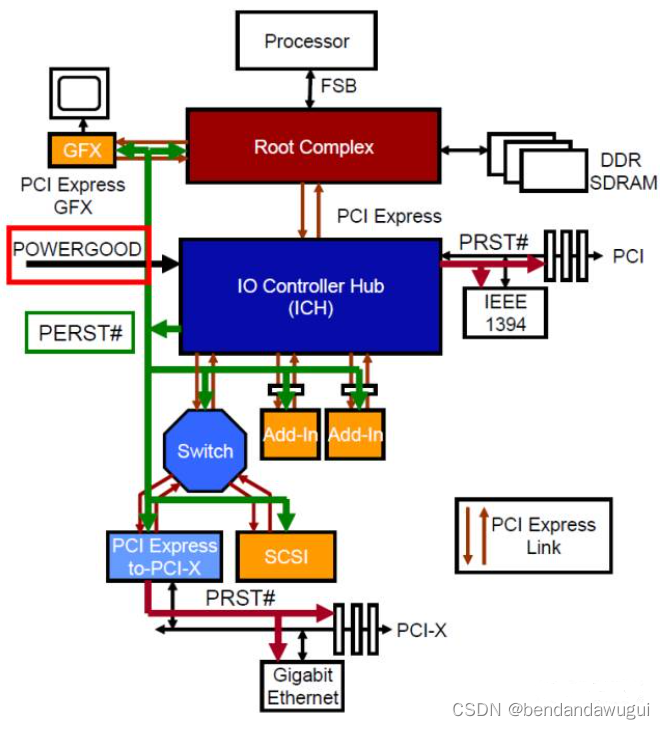

系统上电稳定后，有POWERGOOD信号产生(下图红色框所示)。
当系统的南桥芯片(也就是图中的IO控制器ICH)收到POWERGOOD信号后，就会产生PERST#信号(下图绿色部分)，此时会引起Cold Reset。
如果系统可以通过非上电的方式触发PERST#信号，此时会引起Warm Reset。

明白了Fundamental Reset，那Non-Fundamental reset中Hot reset又是什么呢？

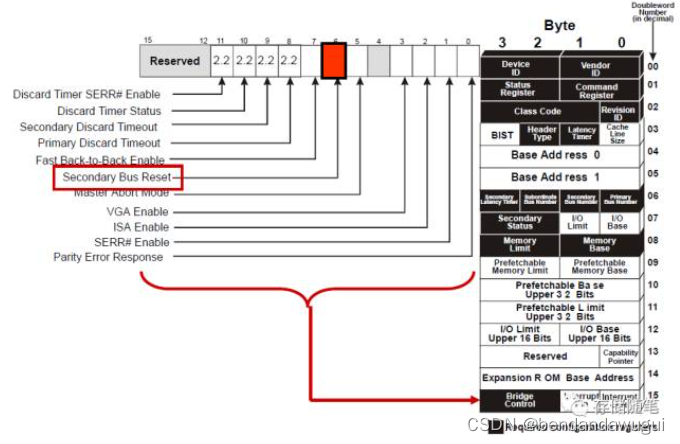

与Fundamental Reset相反，Hot Reset是一种软件控制的复位方式，PCIe设备出现错误时，通常情况下用软件的方式对设备重置，软件可以通过在Bridge control中设置Secondary Bus Reset bit来触发Hot Reset。

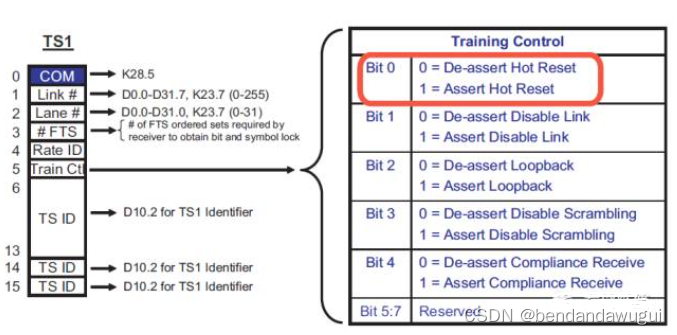

另外，在PCIe总线中，通过发送TS1序列，并且在TS1序列中设置Hot Reset bit来对下游设备进行Hot Reset（如下图红色框）

在这个过程中，发送端会持续发送TS1序列至2ms, 接收端在接到2个连续的TS1序列之后进行Hot Reset

同样，举一个例子说明一下Hot Reset：

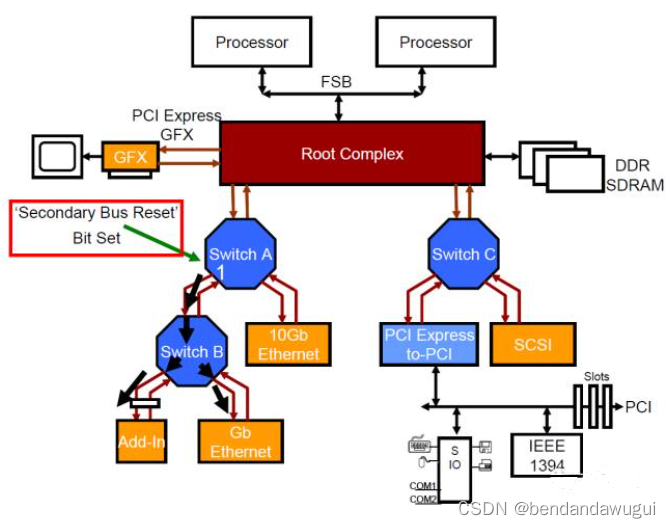

系统通过软件对Switch A左边端口的Secondary Bus Reset bit置为1(下图红色框)，触发了Hot Reset.
之后通过发送TS1序列对PCIe链路中的下游设备触发Hot Reset(下图黑色箭头).

2：Function Level Reset

在传统复位方式的基础上，PCIe sepc 2.0以后开始增加了新的复位方式FLR（Function Level Reset）前面讲到的传统复位方式（Cold Reset，Warm Reset，Hot Reset）均属于全局复位方式，而FLR的优势则是对局部复位。

在PCIe协议中，一个PCIe设备可能包含多个功能模块（Function）每个功能模块相互对立，公用一个PCIe link，其中，某个功能模块出问题时，虽然可以采用传统复位方式对整个PCIe设备复位，但是这个显然不友好，因为其他功能模块可能正在埋头苦干，这就好比如，在一个团体中，一个人犯错了，要团队所有人一起承担，这个肯定会影响团结。

所以，PCIe深得管理学的精髓，为了不影响团结，FLR允许只对其中出错的功能模块（Function）进行重置，其他功能模块正常工作。

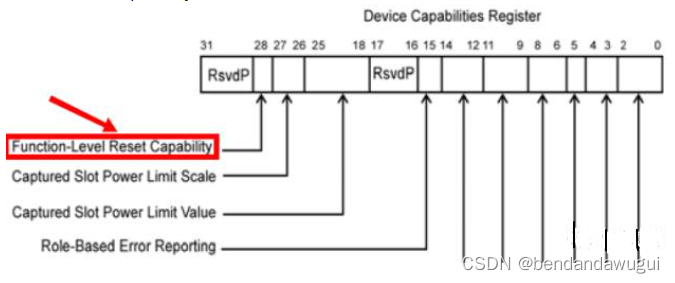

不过，FLR复位方式对PCIe设备并不是必须的，在对PCIe设备使用FLR复位之前必须先检查是否支持FLR，这部分可以查看Device Capabilities Register是否将Function-Level Reset Capbility bit置起。

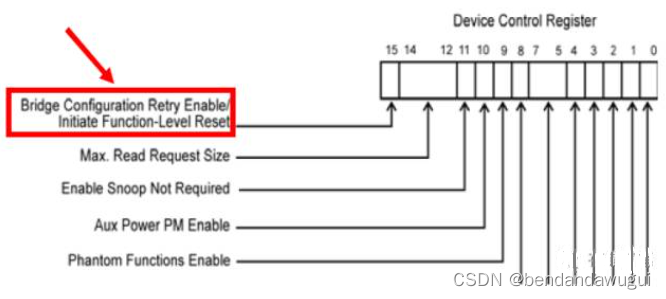

如果PCIe设备支持FLR，那么就可以通过设置Device Control Register中的Function-Level Reset bit触发FLR复位了；

触发FLR之后，PCIe链路中都有哪些变化呢？

我们前面提到了，FLR是一个局部复位方式，只对出问题的那个Function起作用，所以说，FLR只会改变当下Function 内部的状态和寄存器的内容，以下几个仿麦呢不会被影响：

执行FLR的Function所在的PCIe链路状态不会改变，因为其他Function也在共用整条PCIe链路；
Sticky Bits. 传统复位方式也无法改变Sticky bits, 除非完全断电。
HwInit Bits. HwInit bits是硬件初始化的内容，这些值由芯片的配置引脚决定，后者上电复位后从EEPROM中获取。Cold和Warm Reset可以复位这些寄存器，然后从EEPROM中从新获取数据，但是使用FLR方式不能复位这些寄存器。
与Link相关的寄存器。比如ASPM，Flow control等相应的寄存器。

另外，PCIe Spec规定，某一个Function的FLR必须在100ms之后完成，所以，PCIe Spec写了一封倡议书给要使用FLR复位方式的“人们”——软件：

为了创造一个温馨的FLR工作环境，请做到以下几点：

在FLR工作期间，请不要访问对应的Function；
清除所有的Command Register；
通过Polling Device Status Register中的Transaction Pending bit来确保之前请求的Compeletion报文已完成，或者确保后续不会再发送Compeletion报文。
触发FLR之后，请耐心等待至少100ms;
初始化Function的配置寄存器，让其正常工作。

在FLR执行过程中，如果收到TLP或者Compeletion都会被默默的丢弃，而不会向系统报错；

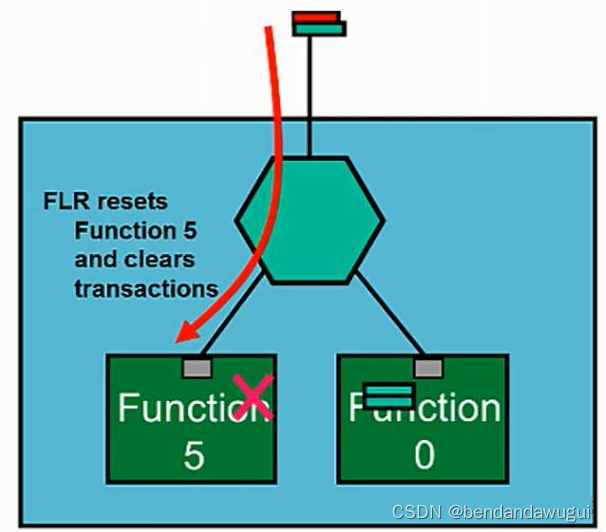

举个例子，看看FLR执行过程：

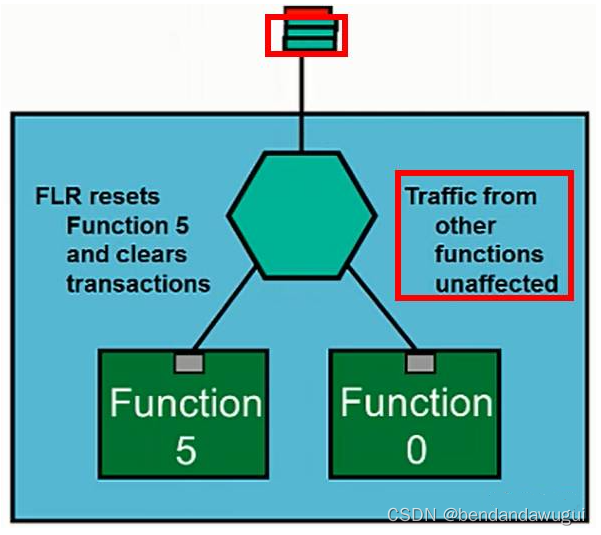

1：如下图，这个PCIe设备中有两个功能模块：Function 0 和 Function 5，此时，两个Fucntion依旧是互不干扰，认真工作，传输TLPs。
