PCIe专题学习——5.0（总线电源管理）

之前我们讲了对PCIe的一些基础概念作了一个宏观的介绍，了解了PCIe是一种封装分层协议（packet-based layered protocol),主要包括事务层（Transaction layer), 数据链路层（Data link layer)和物理层（Physical layer）

一：电源管理

PCIe总线的电源管理包括两方面的内容：

• 一是基于软件控制的PCI-PM电源管理机制，这部分与PCI总线兼容；

• 二是基于硬件控制的ASPM电源管理机制, 不需要Host端软件口控制，PCIe链路自主管理。

注: ASPM= Active State Power Management，

一：PCI-PM电源管理

PCI-PM电源管理机制是软件系统通过修改寄存器中的电源管理字段，使PCIe设备进入D状态，D状态总共有四种：D0,D1,D2,D3

• D0: 这个状态属于"全马力"工作状态，不考虑任何电源节省的因素。D0又有两个子状态: D0-Uninitialized和D0 Active.

  a, D0-Unintialized: 这时PCIe还没有被激活，只能接受Configure Write/Read TLP请求，仍不能正常工作。比如设备刚被Reset后进入D0-Unintialized。

  b, D0 Active: PCIe设备已经被成功激活，可以正常工作。

• D1: PCIe设备进入"浅睡眠"状态；

• D2: PCIe设备进入"深度睡眠"状态；

• D3: 这个状态是电源管理中最低功耗的状态。有两个子状态: D3-hot和D3-cold。

  a, D3-hot: 此时与D1/D2的功能类似，但是D3-hot只能返回到D0-Unitialized。

  b, D3-cold: 当PCIe设备的VCC电源被移除时，PCIe设备进入此状态。

值得注意的是，PCIe设备必须支持D0和D3，但是D1/D2是选择性的，所以在目前市面的SSD PCIe主控，一般都只是支持D0/D3，并不支持D1/D2，当PCIe设备处于D0状态时，ASPM可以改变PCIe链路的电源状态。

介绍ASPM之前，我们先认识一下PCIe定义的有关链路的电源状态：

• L0: 这个状态属于PCIe设备的工作状态，与D0对应；

• L0s: PCIe设备进入Standby状态；

• L1: PCIe设备进入比L0s更低功耗的Standby状态；L1状态有两个子状态L1.1和L1.2；

• L2/L3 Ready: 这两个状态是PCIe设备准备进入L2/L3前的预备状态；

• L2: 比L1功耗更低的深度省电状态；

• L3: 此时PCIe链路出于关闭状态，PCIe设备的VCC电源也被移除；

• LDn: 这个状态不具有实际意义，只是L2/L3返回L0状态时所需要用的中间过渡状态；

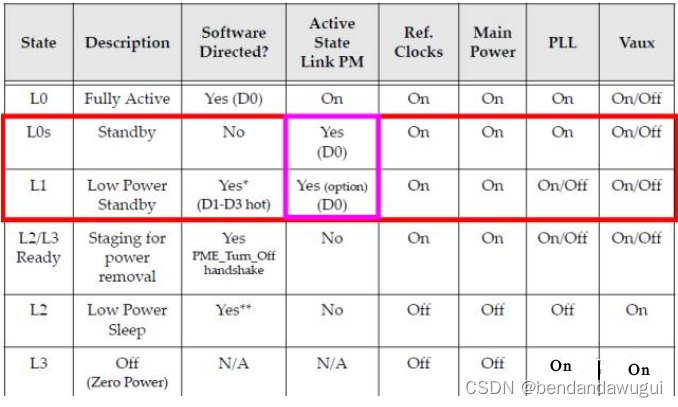

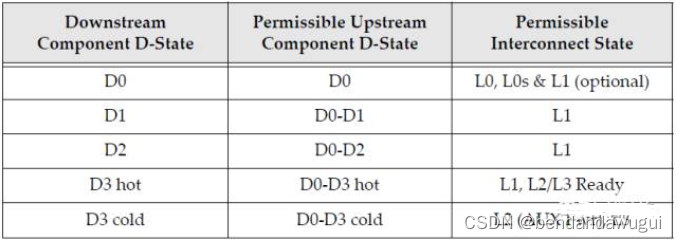

PCIe设备的D状态与PCIe链路电源状态相辅相成，不是单独存在的，亲密关系如下表：

了解了PCIe设备D状态与PCIe链路的电源状态，我们接下来看看“一号主人公” ASPM

二：ASPM电源管理

ASPM是基于硬件自主控制的链路电源管理机制，只有在PCIe设备处于D0状态时才可以应用ASPM机制，与ASPM有关的链路状态只有L0s和L1。

在 L0s和L1状态下，PCIe链路均进入Electrical Idle，此时，链路中差分信号D+和D-没有压差，也就代表没有信号传输，Electical Idle状态的进入和退出会用到数据流的Ordered sets（TS1/TS2,EIOS.FTS.EIEOS等），有关数据流的相关内容请见前面的文章“物理层数据流解析”，在这里不再展开介绍。

我们这里主要介绍一下L0s和L1的状态转换。

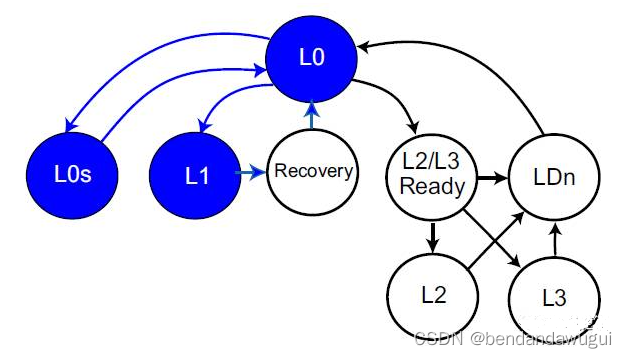

从上面ASPM链路状态装换图(蓝色部分)中，我们可以看到：

• L0s与L0之间可以相互转换；

• L1返回L0时不能直接返回，需要先进入Recovery状态；

• L0s与L1之间不能之间转换，要切换状态，必须先回到L0状态。

L0s状态的进入：

L0s状态的进入是根据设备所处空闲时间的长短决定的。PCIe Sec规定，如果PCIe设备在7us之内，没有TLPs或者DLLPs要传输，那么PCIe设备发送端就可以决定是否要进入L0s状态。

Nots：不过，这个不是强制性的，如果你任性的坚持即使超过7us没有TLPs/DLLPs传输也不进入L0s，也是可以接受的~但这样的话就失去了ASPM的意义咯~

当PCIe设备发送端决定进入L0s时，发送端会停止数据输出，并给接收端发送Ordered set "EIOS"，之后，发送端就进入Electrical Idle状态。接收端接收到EIOS序列之后，在经过一段延时(最短20ns)后，也进入Electrical Idle状态。此时，发送端和接收端均进入L0s状态。

Nots：另外，需要提一点：发送端与接收端有可能出于不同的链路状态。比如，进行DMA操作时，发送端一直处于工作状态L0，而接收端在长时间内无事可做，将自主进入L0s状态，此时不需要发送端同步进入L0s。

L0s状态的退出：

当PCIe设备的发送端检测到空闲的条件（7us之内没有TLPs或者DLLPs要传输）不再满足时，就会从L0s退回L0状态，此后，发送端会向接收端发送N_FTS（Link Traning时设定）个FTS和1个SOS，之后进入L0状态，接收端收到满足要求的FTS后，再接收1个SOS序列，然后也进入L0状态。

与L0s相比，L1的功耗更低，同时L1状态的进入与退出都比L0s要复杂。

L1状态的进入：

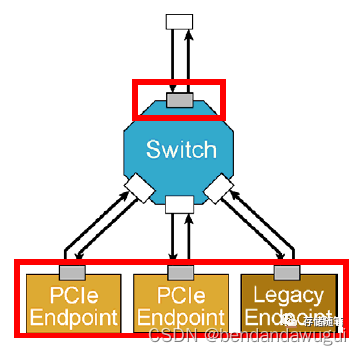

L1要求PCIe链路两端的设备均进入L1状态，重要的是，只有下游设备（EP或者Switch上游端口，如下图红色框）可以主动要求进入L1状态，上游设备在收到下游设备的请求之后，根据资深状态决定是否接收上游设备的请求。

 其实，下游设备也不是很任性的随时可以请求进入L1状态，也需要满足几个条件：

• PCIe设备没有TLP和DLLP需要传输；

• PCIe设备支持L1状态；

• 如果是Switch作为下游设备启动L1状态，前提是Switch下游端口必须处于L1或者比L1更高的省电状态(比如，L2/L3)

那么，我们就详细解读下游设备是如何启动请求进入L1状态的。

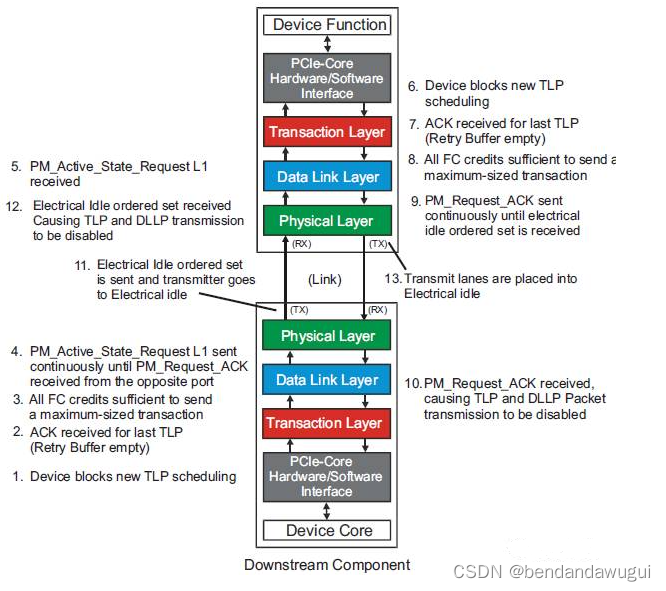

1. 当下游设备准备启动进入L1状态时，会先暂停安排新的TLP；

2. 在发送进入L1状态请求之前，必须接收到暂停TLP传输前的最后一个TLP的Ack回报，确保其已被正确接收；

3. 另外，还要确保Flow Control积分单元可以满足最大TLP传输的需要。这个主要是为了设备退出L1状态之后可以立刻开始TLP传输工作；

4. 在前面的准备工作完成之后，此时就可以放心的给上游设备发送进入L1状态的请求咯。在这个过程中，下游设备会一直发送PM_Active_State_Request L1 DLLP，知道收到对方的"接收函"PM_Request_ACK DLLP；

5. 上游设备接收到进入L1状态的请求；

6-8. 上游设备在接收到L1请求之后会重复类似上游设备的准备工作(Step 1-3)；

9. 上游设备的准备工作完成后，会给下游设备下发"接收函"PM_Request_ACK DLLP，同意下游设备的请求；

10. 下游设备接收到上游的接收函之后，停止TLP和DLLP的传输。

11. 下游设备发送端发送EIOS序列，然后进入Electrical Idle状态。

12.  上游设备收到下游设备的EIOS序列后，知道下游设备已进入L1状态。此时，上游设备也停止TLP和DLLP的传输。

13. 接着上游设备的发送端也进入Electrical Idle状态，代表了上游设备也进入L1状态。

其实，上述的过程是一种比较理想的状态，就是假设在下游设备发送进入L1请求的时候，双方均已完成事务传输，并且没有新的事务传输需求。

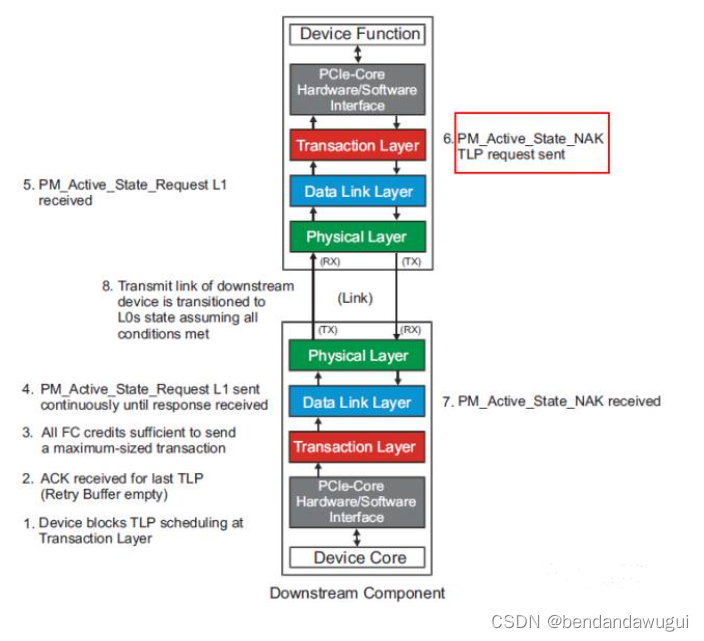

生活不可能总是一帆风顺。下游设备的进入L1请求也有可能被上游设备拒绝：

1. 当下游设备准备启动进入L1状态时，会先暂停安排新的TLP；

2. 在发送进入L1状态请求之前，必须接收到暂停TLP传输前的最后一个TLP的Ack回报，确保其已被正确接收；

3. 另外，还要确保Flow Control积分单元可以满足最大TLP传输的需要。这个主要是为了设备退出L1状态之后可以立刻开始TLP传输工作；

4. 在前面的准备工作完成之后，此时就可以放心的给上游设备发送进入L1状态的请求咯。在这个过程中，下游设备会一直发送PM_Active_State_Request L1 DLLP，知道收到对方的"接收函"PM_Request_ACK DLLP。

5. 上游设备接收到进入L1状态的请求。

6. 上游设备在接收到L1请求之后，发现自身情况并不能满足L1的要求，并回复 PM_Active_State_Nak TLP，告知下游设备目前无法进入L1状态。

7. 下游设备接收到上游的拒绝信。

8. 因为无法进入L1状态，下游设备会退而求其次，在满足L0s时先进入L0s状态。

L1状态的退出：

与L1状态的进入步骤相比，L1状态的退出相对简单很多了。L1状态的退出请求可以有任何一方提出。不像L1状态的进入，只有下游设备才能请求进入L1状态。

L1状态的退出是通过重新Link Training实现的。因为发送TS1序列之后，设备退出Electrical Idle状态，也即退出L1，进入Recovery状态，进而回到L0状态。

上面介绍了ASPM相关的链路状态，是不是觉得ASPM挺好玩的呢？

如果我们要在SSD中应用ASPM功能，其实还有两项工作：

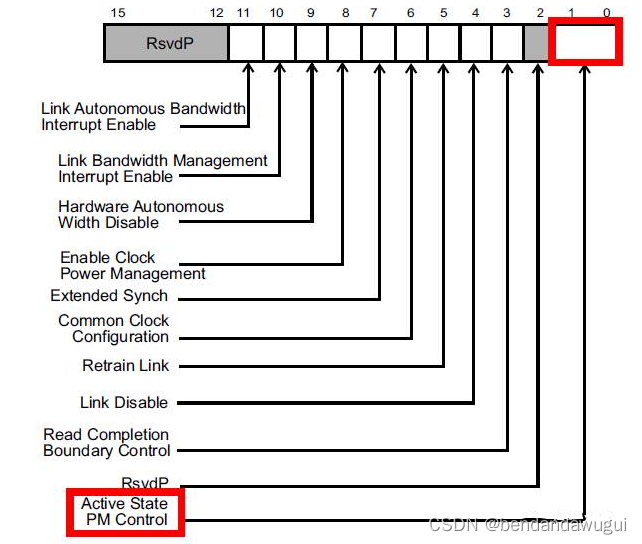

1：在Link Control Register中，将ASPM的功能打开：

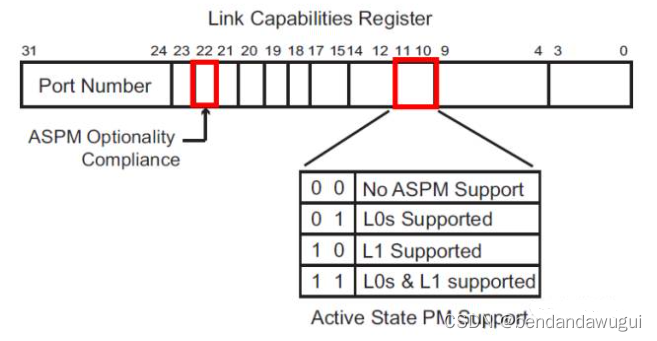

 2：在Link Capabilities Register中，对ASPM进行具体的设定

此外，除了上述通过软件修改Link Control Register的方式打开ASPM功能外，现在很多主板BIOS中可以修改ASPM的设定。
