本文详细介绍了B0505S-1W电源模块在CAN总线隔离电源中的使用情况，探讨了负载需求、输出电流、输入输出特性，并通过实验测试验证了电源模块的性能。根据CAN收发器和光耦模块的负载特性，建议在总线隐形状态下，B0505S-1W能满足功率需求。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >





使用B0505S-1W已经有一段时间了，一直以来使用的是下面的电路，该电路摘自《CAN总线嵌入式开发——从入门到实战》一书。

参考金升阳的用户手册，手册上写道:

为了确保该模块能够高效可靠的工作，使用时，其输出最小负载不能小于额定负载的10%。若您所需功率确实较小，请在输出端并联一个电阻（电阻消耗功率与实际使用功率之和大于等于10%的额定功率）

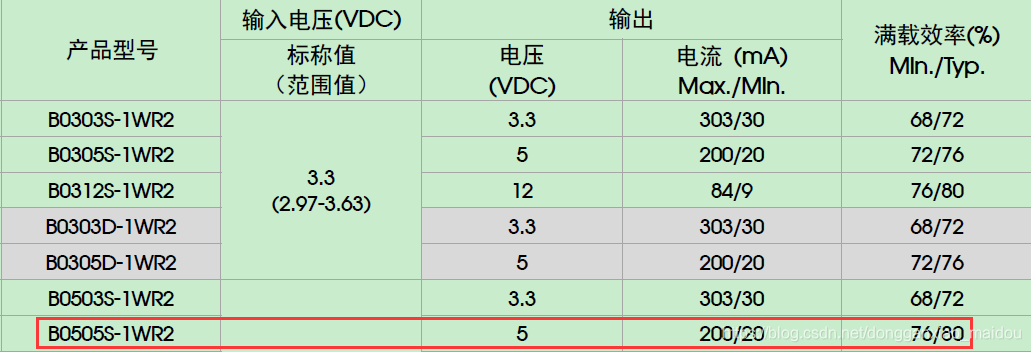

       由于使用该电源模块主要目的在于为CAN总线提供隔离电源，其后接的负载主要是CAN收发器和光耦模块，因此负载功率并不大，选用的型号为B0505S-1W，下图为手册内容。

可以看出输出电流范围为20~200mA。

输入特性：

最低0.47元/天 解锁文章
