树莓派4B+Ubuntu24.04 opencv C++编译 保姆级教程

用树莓派4B+做机器人开发，怎么着也要搞点机器人视觉，那么怎么着也要装个opencv, 装了opencv，怎么着也要写个C++或者是python3的程序，来玩玩看。

1. opencv的安装

用树莓派4B+Ubuntu24.04系统装opencv很简单，我默认大家都会，但是，为了记个笔记，我还是把命令写在这里。

sudo apt install libopencv-dev

pip install opencv-python

装完了之后，可以看看装成功了没有。

可以看到，我不管是C++库还是python库，都是装的Ver.4.6.0

2. 写个程序玩一玩

好了， 上面已经装好opencv了，现在写个程序玩一玩。

不好意思，我不会写opencv的程序，所以，到网上去抄了一个程序。就是下面这样的。

#include <stdio.h>
#include <stdlib.h>
#include <string.h>
#include <fcntl.h>
#include <unistd.h>
#include <errno.h>
#include <sys/ioctl.h>
#include <sys/mman.h>
#include <linux/videodev2.h>
#include <opencv2/opencv.hpp>


using namespace cv;

struct buffer
{
        void    *start;
        size_t  length;
};

int main()
{
        int fd;

        struct v4l2_capability cap;
        struct v4l2_format fmt;
        struct v4l2_buffer buf;
        struct v4l2_requestbuffers req;
        enum v4l2_buf_type type;
        struct buffer *buffers;
        unsigned int i, n_buffers;

        // Open the device
        fd = open("/dev/video0", O_RDWR);
        if(fd==-1)
        {
                perror("Openning video device");
                return 1;
        }

        // Query the device capabilities
        if(ioctl(fd, VIDIOC_QUERYCAP, &cap) == -1)
        {
                perror("Querying Capabilities");
                return 1;
        }

        // Set the image format
        memset(&fmt, 0, sizeof(fmt));
        fmt.type = V4L2_BUF_TYPE_VIDEO_CAPTURE;
        fmt.fmt.pix.width=1280;
        fmt.fmt.pix.height=720;
        fmt.fmt.pix.pixelformat=V4L2_PIX_FMT_MJPEG;
        fmt.fmt.pix.field=V4L2_FIELD_NONE;

        if(ioctl(fd, VIDIOC_S_FMT, &fmt) == -1)
        {
                perror("Setting Pixel Format");
                return 1;
        }

        // Request buffers
        memset(&req, 0, sizeof(req));
        req.count=4;    // request 4 buffers
        req.type = V4L2_BUF_TYPE_VIDEO_CAPTURE;
        req.memory = V4L2_MEMORY_MMAP;

        if(ioctl(fd, VIDIOC_REQBUFS, &req) == -1)
        {
                perror("Requesting Buffer");
                return 1;
        }

        buffers = (struct buffer*)calloc(req.count, sizeof(*buffers));
        if(!buffers)
        {
                perror("Out of memory");
                return 1;
        }

        // Map the buffers
        for(n_buffers = 0; n_buffers < req.count; ++n_buffers)
        {
                memset(&buf, 0, sizeof(buf));
                buf.type=V4L2_BUF_TYPE_VIDEO_CAPTURE;
                buf.memory = V4L2_MEMORY_MMAP;
                buf.index = n_buffers;

                if(ioctl(fd, VIDIOC_QUERYBUF, &buf) == -1)
                {
                        perror("Querying Buffer");
                        return 1;
                }

                buffers[n_buffers].length = buf.length;
                buffers[n_buffers].start = mmap(NULL, buf.length, PROT_READ|PROT_WRITE, MAP_SHARED, fd, buf.m.offset);

                if(MAP_FAILED == buffers[n_buffers].start)
                {
                        perror("mmap");
                        return 1;
                }
        }

        // Queue the buffers
        for(i=0;i<n_buffers;++i)
        {
                memset(&buf, 0, sizeof(buf));
                buf.type=V4L2_BUF_TYPE_VIDEO_CAPTURE;
                buf.memory = V4L2_MEMORY_MMAP;
                buf.index = i;

                if(ioctl(fd, VIDIOC_QBUF, &buf) == -1)
                {
                        perror("Queue Buffer");
                        return 1;
                }
        }

        // Start streaming
        type = V4L2_BUF_TYPE_VIDEO_CAPTURE;
        if(ioctl(fd, VIDIOC_STREAMON, &type) == -1)
        {
                perror("Start Capture");
                return 1;
        }

        // Capture and display frames
        while(1)
        {
                memset(&buf, 0, sizeof(buf));
                buf.type = V4L2_BUF_TYPE_VIDEO_CAPTURE;
                buf.memory = V4L2_MEMORY_MMAP;

                //Dequeue a buffer
                if(ioctl(fd, VIDIOC_DQBUF, &buf) == -1)
                {
                        perror("Retrieving Frame");
                        return 1;
                }

                // Decode the MJPEG dato to a Mat
                Mat frame = imdecode(Mat(1, buf.bytesused, CV_8UC1, buffers[buf.index].start), IMREAD_COLOR);
                if(!frame.empty())
                {
                        imshow("Frame", frame);
                }

                if(waitKey(1) == 27) // Press 'ESC' to exit
                {
                        break;
                }

                // Queue the buffer again
                if(ioctl(fd, VIDIOC_QBUF, &buf)==-1)
                {
                        perror("Queue Buffer");
                        return 1;
                }
        }

        // Stop streaming
        type = V4L2_BUF_TYPE_VIDEO_CAPTURE;
        if(ioctl(fd, VIDIOC_STREAMOFF, &type)==-1)
        {
                perror("Stop Capture");
                return 1;
        }

        //Unmap the buffer
        for(i=0;i<n_buffers; ++i)
        {
                munmap(buffers[i].start, buffers[i].length);
        }

        // Free the buffer
        free(buffers);

        // Close the device
        close(fd);

        return 0;
}

这是一篇抄来的程序，但是我觉得这篇程序简洁干脆明了的将怎么样用opencv进行编程展示给了大家，所以，我就抄来放这里，做个记录，有利于中国计算机视觉编程的发展。

3. 编译

好了，程序写好了，开始编译。

这是我编译的结果

找不到cv::Mat, 找不到std::char等等，总之一堆问题。

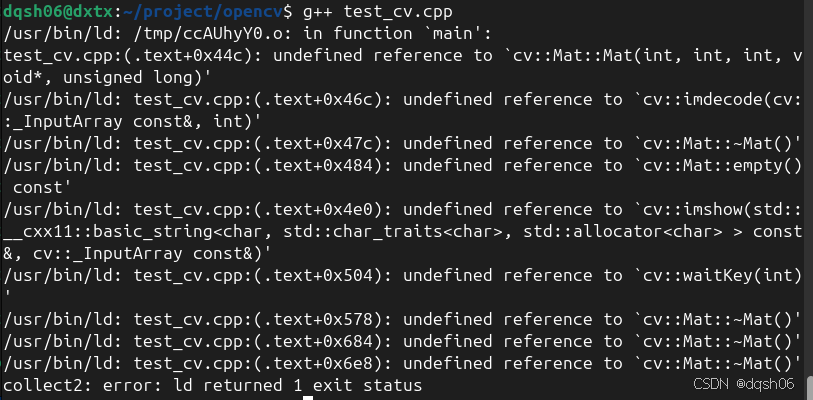

这是个C++程序，用gcc编译不对，应该用g++编译。试一下。

 这下问题少了很多。

网上找了一下，发现要用下列命令来编译

g++ test_cv.cpp `pkg-config --libs opencv4`

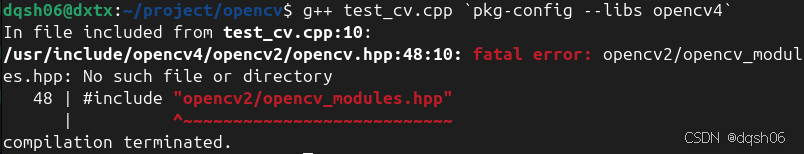

这时的问题是：

 找不到  "opencv2/opencv_modules.hpp"

然后，找了半天后，发现，opencv2被装到了 /usr/include/opencv4/下面，我也不知道咋搞，就把opencv2从opencv4下面拷贝到/usr/include下面吧。

再编译

没有任何提示，成功了。

4.结果检验

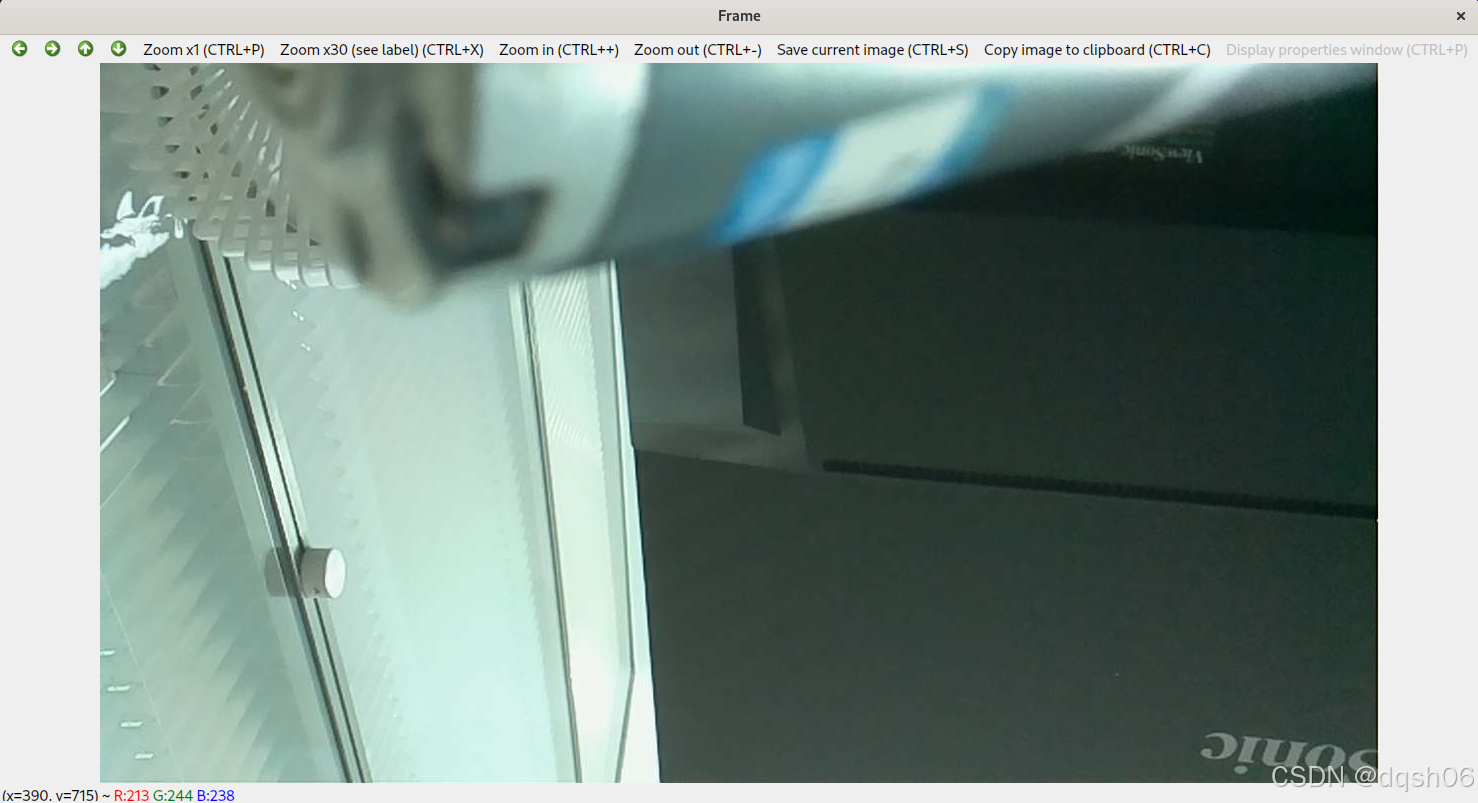

执行编译生成的a.out，可以看到下列画面。

这是我用树莓派自带相机拍到的动画。(树莓派自带相机怎么装，可以看我前面的文章）

这画面还可以吧。

好了，大功告成，亲个嘴儿 。
