【华秋DFM/allegro16.6/geber/PCB仿真显示】

问题

在使用allegro导出Geber文件后，可以使用华秋DFM来查看Geber文件的设计图，以及仿真图。尤其是仿真图的查看，可以一目了然的为设计者排查出大多数错误。但是在使用华秋DFM查看Geber时发现导出的槽孔只有一条缝。

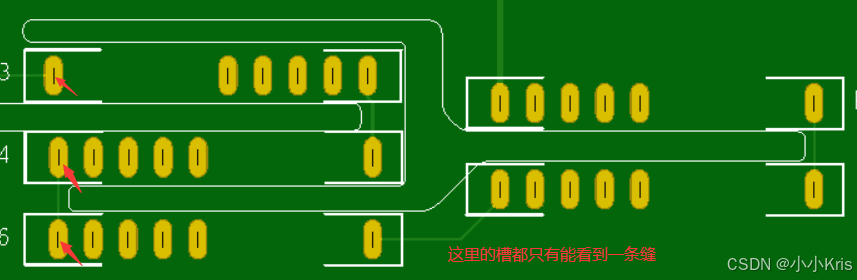

优化前

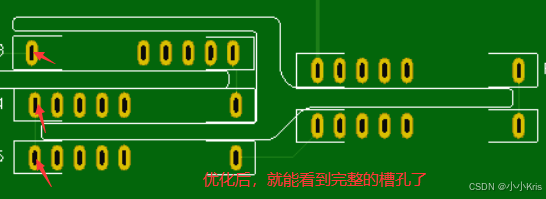

优化后

解决方案

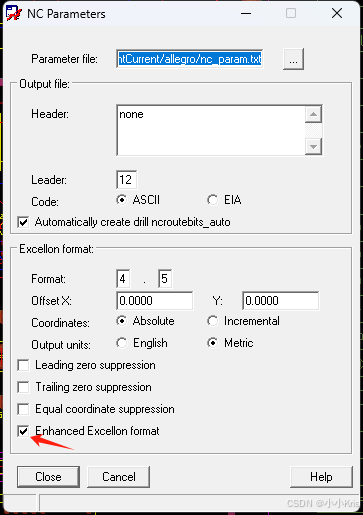

只需要在生成nc_param.txt时，勾选Enhanced Excellon format，即可（注意：这个步骤需要再生成槽孔文件之前！！！）

小结

本篇解决了使用华秋DFM查看Geber文件PCB仿真图时槽孔文件只能显示一条缝的问题；
其实在修改前的Geber文件发给制板厂商制板是没问题的，只不过是为了自己在检查PCB时，更加舒服罢了（原谅强迫症~~~~~）。

华秋DFM下载链接：
链接: 华秋DFM
