用万用表判断三极管的好坏

引言：三极管作为开关管在电路中大量使用，嵌入式程序员调试程序时，要先确保硬件电路不存在任何问题，才能根据实验结果验证程序的控制逻辑是否存在问题。
下面以PNP三极管MMBT5041为例进行讲解

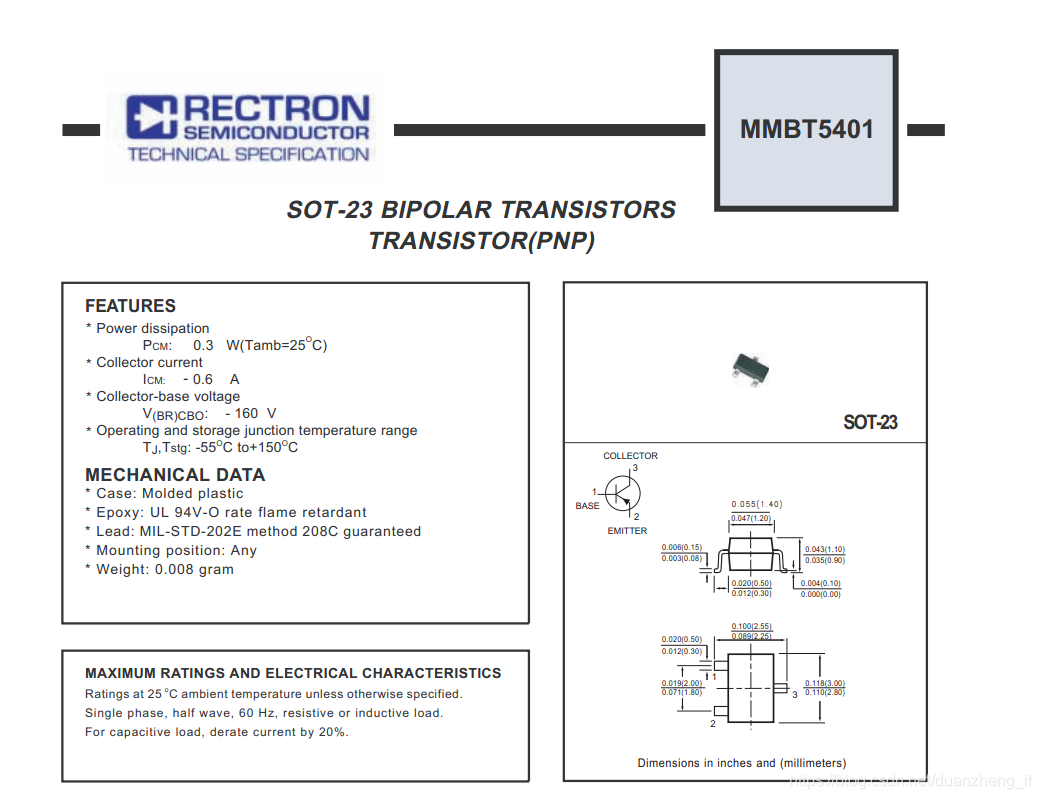

原理图和封装图的符号

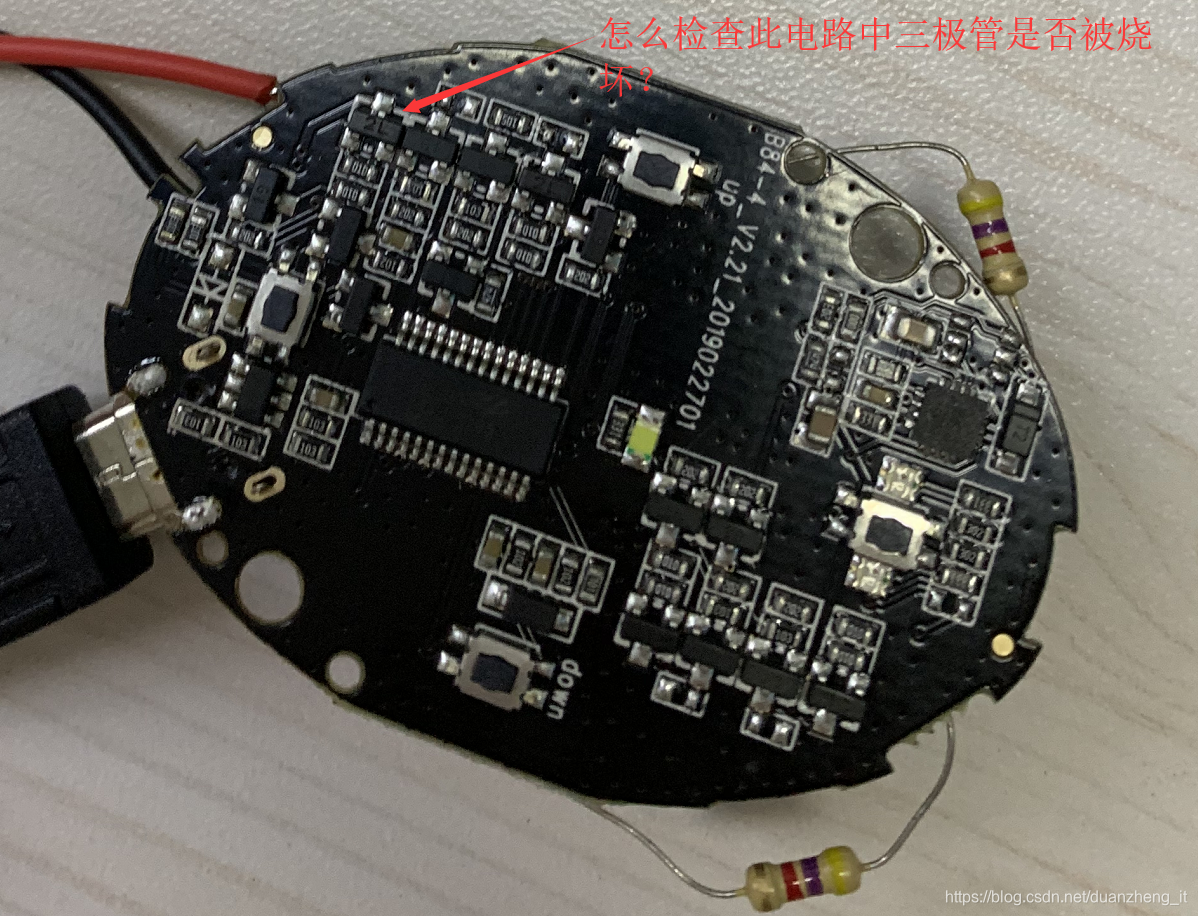

电路板子上的实物
测PNP型三极管好坏的方法：
万用表打到二极管档位，黑表笔接PNP三极管基极（BASE），红表笔分别接PNP三极管的集电极（COLLECTOR）和发射极（EMITTER），如果EB和CB的压降都为0.6~0.7V左右，则该三极管是好的。
测NPN型三极管好坏的方法：
万用表打到二极管档位，红表笔接NPN三极管基极（BASE），黑表笔分别接NPN三极管的集电极（COLLECTOR）和发射极（EMITTER），如果BE和BC的压降都为0.6~0.7V左右，则该三极管是好的。

MOS管的好坏判断方法类似
