试题一(20分)

阅读以下说明，回答问题1至问题3，将解答填入答题纸对应的解答栏内。

【说明】

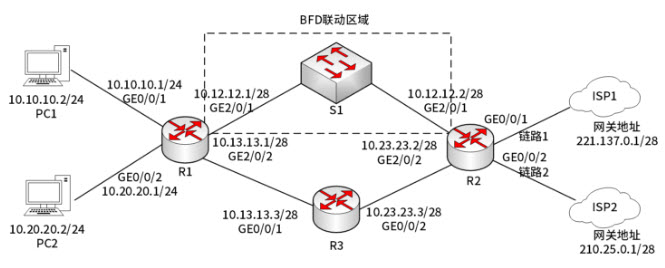

某公司网络拓扑如图1-1所示，从R1到R2有两条转发路径，下一跳分别为R2和R3。由于R1和R2之间的物理距离较远，通过一个二层交换机S1作为中继。假设所有设备均已完成接口IP地址配置。

【问题1】(2分)

从PC1发出的目的地址为ISP1的IP报文默认将发到R2的GE2/0/1。PC1构造帧时，是否需要获得该接口的MAC地址?请说明原因。

参考答案：

不需要，MAC地址是数据链路层封装以太帧的地址标识。PC1访问其他网络只需要知晓R1设备的G0/0/1接口MAC地址即可完成以太帧的封装。当以太帧被R1转发到R2后的数据封装由R1完成。

【问题2】(10分)

假设R2不支持BFD，要求R1上使用静态路由与BFD联动技术，实现当R1到R2之间的链路故障时，R1能快速感知，并将流量切换到R3的链路上。

补全下列命令片段完成R1的相关配置:

[R1] bfd //启动BDF功能

[R1] quit

[R1-bfd] bfd R1 to R2 bind peer-ip (1) interface GigabitEthemet2/0/1 one-arm-echo //配置R1和R2之间的BDF会话

[R1 R1 to R2] discriminator local 1 ///BFD本地标识1

[R1 R1 to R2] (2) //提交配需

[R1] quit

[R1] ip route-static 0.0.0.0 0.0.0.0 GigabitEthemet2/0/1 (3) track (4) R1 to R2 //配置R1的缺省路由，联动BFD使得R1到2的流量优先走R1->S1->R2链路，当此链路发生故障时，流量切换到R1->R3->R2链路上

[R1] ip route-static 0.0.0.0 0.0.0.0 GigabitEthernet2/0/2 10.13.13.3 preference 100 //该条命令的作用(5)

参考答案：

(1) 10.12.12.2

(2) commit

(3) 10.12.12.2

(4) bfd-session

(5)设置浮动路由，实现链路冗余备份。将该默认路由preference设置为100，优先级低于默认的60，R1-R3作为备份链路。

【问题3】 (8分)

路由器R2为接入网关，为内网用户提供双链路接入，两条链路都通过静态IP接入运营商，要求在R2上行接口配置NAT，使内网用户可以访问Internet。

补全下列命令片段完成R2的相关配置:

[R2] ac1 number 3001 //允许内部所有网段通过NAT访问外网<
