FANUC机器人iRVision-2D相机校准的相关设定（一）

0.1
0.2
首先，我们要了解相机校准的目的是：建立相机的图像坐标与机器人坐标的对应数学关系。

相机校准的基本流程如下：
1.创建和设置相机数据
2.设定基准坐标系和点阵板坐标系
3.创建和示教相机校准数据
4.确认校准数据

具体步骤参考以下介绍：
①　在IE浏览器上，输入机器人的IP地址，
1

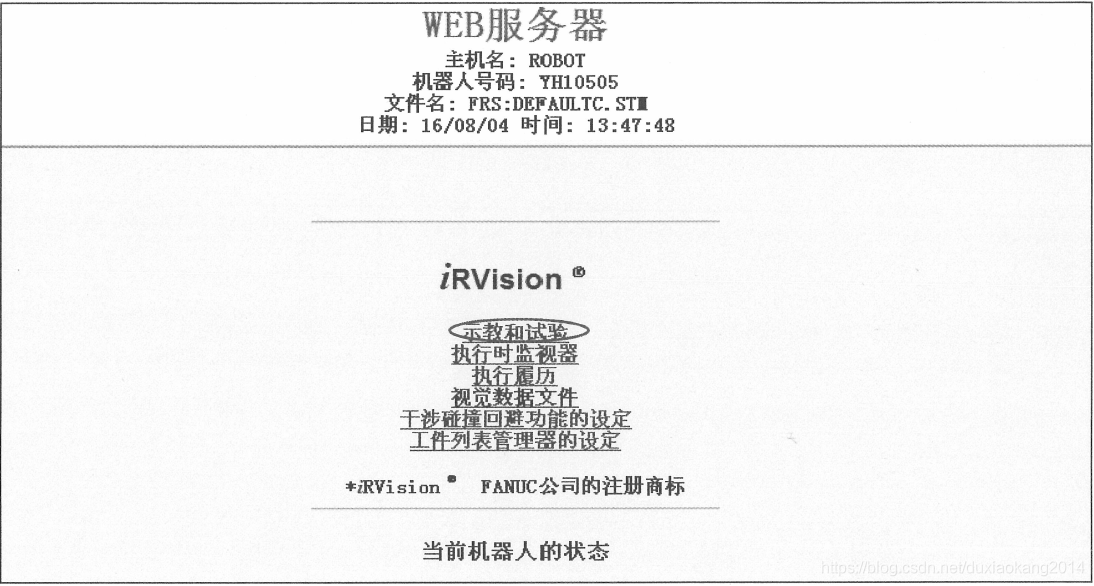

②　点击“示教和试验”（Vision Setup）
